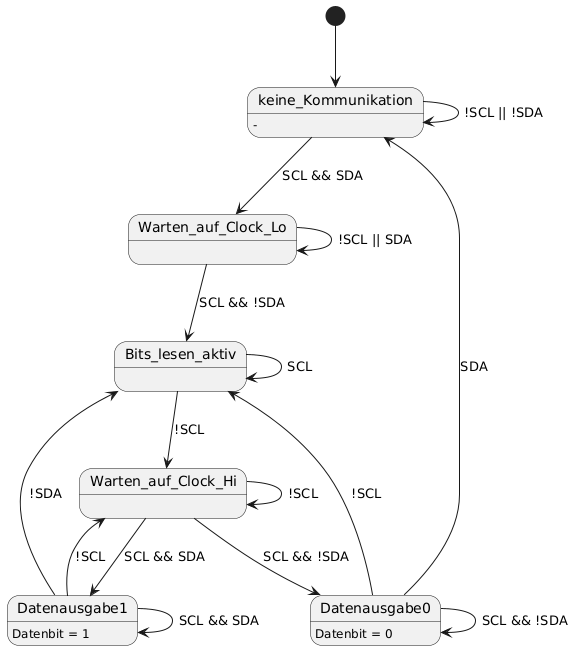

@startuml keine_Kommunikation : - Datenausgabe1 : Datenbit = 1 Datenausgabe0 : Datenbit = 0 [*] --> keine_Kommunikation keine_Kommunikation -> keine_Kommunikation : !SCL || !SDA keine_Kommunikation --> Warten_auf_Clock_Lo : SCL && SDA Warten_auf_Clock_Lo -> Warten_auf_Clock_Lo : !SCL || SDA Warten_auf_Clock_Lo --> Bits_lesen_aktiv : SCL && !SDA Bits_lesen_aktiv -> Bits_lesen_aktiv : SCL Bits_lesen_aktiv --> Warten_auf_Clock_Hi : !SCL Warten_auf_Clock_Hi -> Warten_auf_Clock_Hi : !SCL Warten_auf_Clock_Hi --> Datenausgabe0 : SCL && !SDA Datenausgabe0 -> Datenausgabe0 : SCL && !SDA Datenausgabe0 --> Bits_lesen_aktiv : !SCL Datenausgabe0 --> keine_Kommunikation : SDA Warten_auf_Clock_Hi -> Datenausgabe1 : SCL && SDA Datenausgabe1 ---> Datenausgabe1 : SCL && SDA Datenausgabe1 --> Warten_auf_Clock_Hi : !SCL Datenausgabe1 --> Bits_lesen_aktiv : !SDA @enduml
