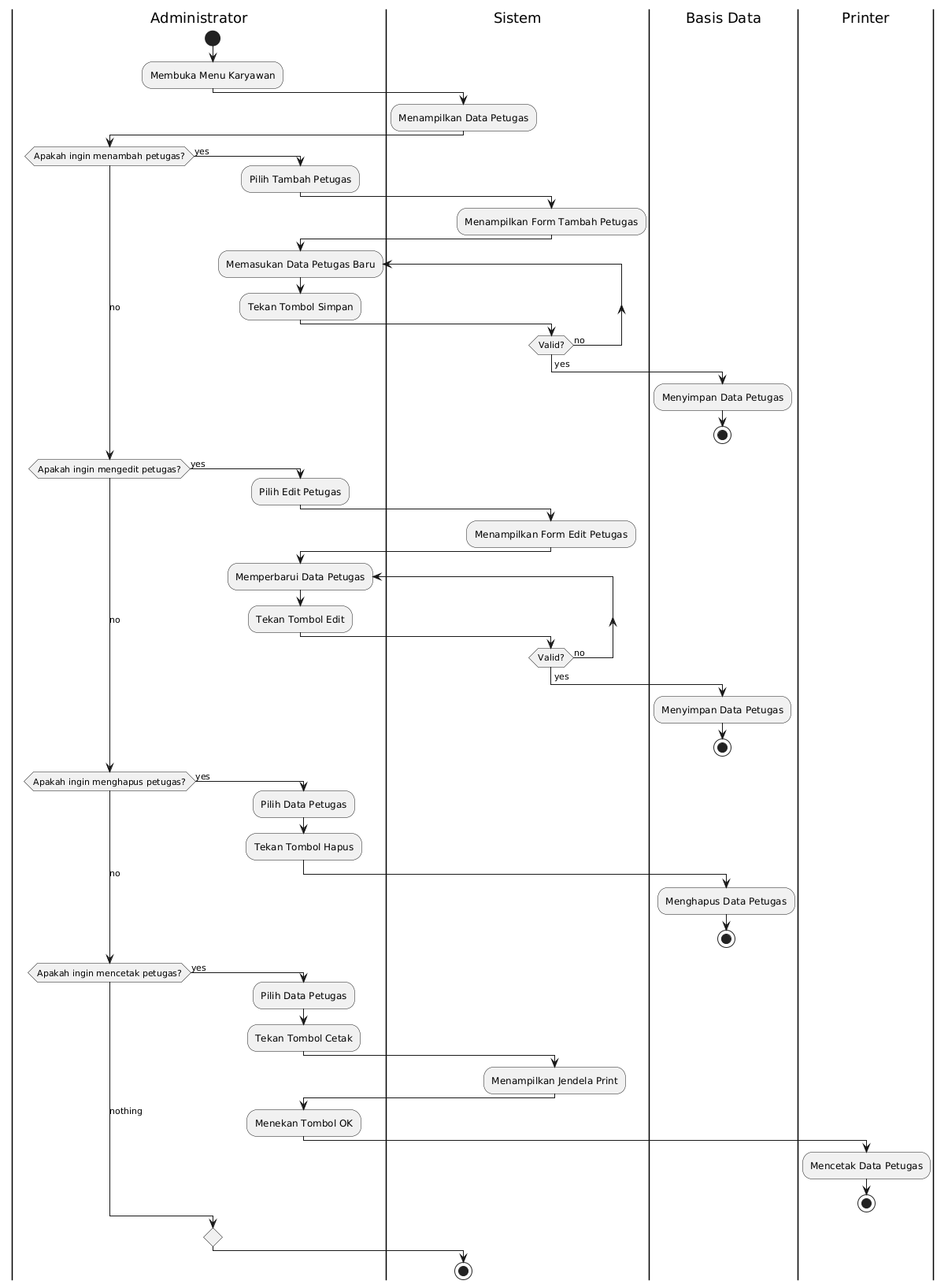

@startuml
!pragma useVerticalIf on

|Administrator|
start
:Membuka Menu Karyawan;
|Sistem|
:Menampilkan Data Petugas;

|Administrator|
if (Apakah ingin menambah petugas?) then (yes)
    :Pilih Tambah Petugas;
    |Sistem|
    :Menampilkan Form Tambah Petugas;
    |Administrator|
    repeat :Memasukan Data Petugas Baru;
    :Tekan Tombol Simpan;
    |Sistem|
    repeat while (Valid?) is (no)
    -> yes;
    |Basis Data|
    :Menyimpan Data Petugas;
    ' goto end process
    stop

|Administrator|
(no) elseif (Apakah ingin mengedit petugas?) then (yes)
    :Pilih Edit Petugas;
    |Sistem|
    :Menampilkan Form Edit Petugas;
    |Administrator|
    repeat :Memperbarui Data Petugas;
    :Tekan Tombol Edit;
    |Sistem|
    repeat while (Valid?) is (no)
    -> yes;
    |Basis Data|
    :Menyimpan Data Petugas;
    ' goto end process
    stop

|Administrator|
(no) elseif (Apakah ingin menghapus petugas?) then (yes)
    :Pilih Data Petugas;
    :Tekan Tombol Hapus;
    |Basis Data|
    :Menghapus Data Petugas;
    ' goto end process
    stop

|Administrator|
(no) elseif (Apakah ingin mencetak petugas?) then (yes)
    :Pilih Data Petugas;
    :Tekan Tombol Cetak;
    |Sistem|
    :Menampilkan Jendela Print;
    |Administrator|
    :Menekan Tombol OK;
    |Printer|
    :Mencetak Data Petugas;
    ' goto end process
    stop

else (nothing)

|Sistem|
endif
stop
@enduml
