Диаграмма объектов

Диаграмма объектов - это графическое представление, демонстрирующее объекты и их взаимосвязи в определенный момент времени. Она дает представление о структуре системы, фиксируя статический вид присутствующих экземпляров и их связей.

PlantUML предлагает простой и интуитивно понятный способ создания объектных диаграмм с помощью обычного текста. Его удобный синтаксис позволяет быстро создавать диаграммы, не прибегая к сложным средствам графического интерфейса. Кроме того, на форуме PlantUML пользователи могут обсуждать, обмениваться опытом и обращаться за помощью, что способствует формированию коллективного сообщества. Выбирая PlantUML, пользователи получают преимущества как от эффективности построения диаграмм на основе markdown, так и от поддержки активного сообщества.

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Определение объектов

Вы можете определить объекты используя ключевое слово object.

🎉 Copied!

@startuml
object первыйОбъект
object "Второй объект" as o2
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Взаимосвязи между объектами

Взаимосвязи между объектами (согласно нотации UML) задаются с помощью следующих символов:

Тип Символ Отображение
Наследование <|--
Композиция *--
Агрегация o--
Зависимость <..
Ассоциация <--
Реализация (Имплементация) <|..

Если рассматривать более универсально,

  • есть два типа линий:
    • -- - рисует сплошную линию
    • .. - рисует штриховую линию

  • к любой стороне (или сразу к обоим сторонам) линии, соединяющей два элемента, можно добавить разные наконечники:
    • < - рисует заостренный наконечник стрелочки
    • <| или ^ - рисует наконечник стрелочки в виде треугольника
    • * - рисует неконечник стрелочки в виде сплошного ромба
    • o - рисует неконечник стрелочки в виде полого ромба
    • # - рисует неконечник стрелочки в виде полого квадратика
    • x - рисует неконечник стрелочки в виде крестика
    • } - рисует неконечник стрелочки в виде обратного треугольника
    • + - рисует неконечник стрелочки в виде кружочка с крестиком внутри

Чтобы добавить к связи текстовую метку, используйте символ : и за ним разместите текст метки:
  • object1 --> object2 : метка.

Чтобы добавить текстовую метку к началу и/или к концу связи, разместите текст метки в двойных кавычках перед описанием связи и/или после описания связи:
  • object1 "начало" --> "конец" object2

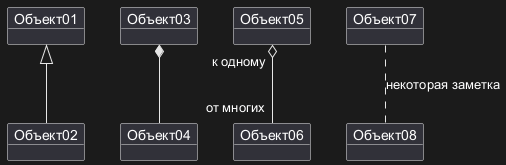

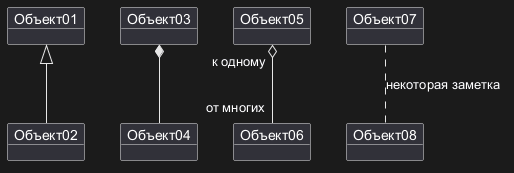

Примеры:

🎉 Copied!

@startuml
object Объект01
object Объект02
object Объект03
object Объект04
object Объект05
object Объект06
object Объект07
object Объект08

Объект01 <|-- Объект02
Объект03 *-- Объект04
Объект05 "к одному" o-- "от многих" Объект06
Объект07 .. Объект08 : некоторая заметка
@enduml

Ещё больше примеров можно посмотреть:

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Пример ассоциации объектов

🎉 Copied!

@startuml
object o1
object o2
diamond dia
object o3

o1  --> dia
o2  --> dia
dia --> o3
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Добавление полей

Для добавления полей (свойств) Вы можете использовать символ :. Для этого каждый раз указывайте имя объекта, затем символ : и затем имя поля, который Вы хотите добавить в этот объект.

🎉 Copied!

@startuml

object user

user : name = "Dummy"
user : id = 123

@enduml

Чтобы не указывать каждый раз имя объекта, для которого Вы хотите добавить поле (свойство), можно все такие поля для одного объекта указать сразу перечислив их все внутри фигурных скобок {}.

🎉 Copied!

@startuml

object user {
  name = "Dummy"
  id = 123
}

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Общие с диаграммами классов функции

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Map table or associative array

You can define a map table or associative array, with map keyword and => separator.

🎉 Copied!

@startuml
map CapitalCity {
 UK => London
 USA => Washington
 Germany => Berlin
}
@enduml

🎉 Copied!

@startuml
map "Map **Contry => CapitalCity**" as CC {
 UK => London
 USA => Washington
 Germany => Berlin
}
@enduml

🎉 Copied!

@startuml
map "map: Map<Integer, String>" as users {
 1 => Alice
 2 => Bob
 3 => Charlie
}
@enduml

And add link with object.

🎉 Copied!

@startuml
object London

map CapitalCity {
 UK *-> London
 USA => Washington
 Germany => Berlin
}
@enduml

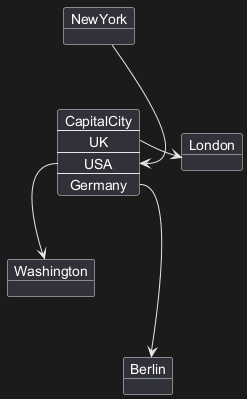

🎉 Copied!

@startuml
object London
object Washington
object Berlin
object NewYork

map CapitalCity {
 UK *-> London
 USA *--> Washington
 Germany *---> Berlin
}

NewYork --> CapitalCity::USA
@enduml

[Ref. #307]

🎉 Copied!

@startuml
package foo {
    object baz
}

package bar {
    map A {
        b *-> foo.baz
        c =>
    }
}

A::c --> foo
@enduml

[Ref. QA-12934]

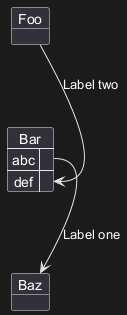

🎉 Copied!

@startuml
object Foo
map Bar {
  abc=>
  def=>
}
object Baz

Bar::abc --> Baz : Label one
Foo --> Bar::def : Label two
@enduml

[Ref. #307]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

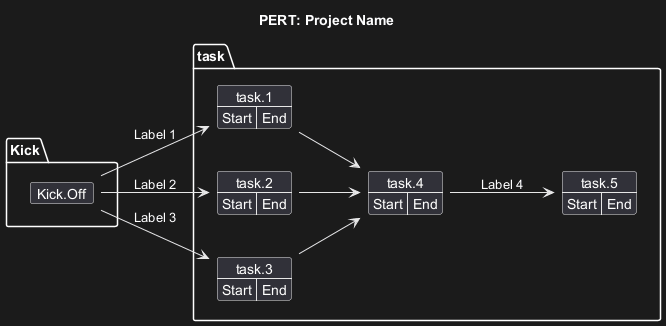

Program (or project) evaluation and review technique (PERT) with map

You can use map table in order to make Program (or project) evaluation and review technique (PERT) diagram.

🎉 Copied!

@startuml PERT
left to right direction
' Horizontal lines: -->, <--, <-->
' Vertical lines: ->, <-, <->
title PERT: Project Name

map Kick.Off {
}
map task.1 {
    Start => End
}
map task.2 {
    Start => End
}
map task.3 {
    Start => End
}
map task.4 {
    Start => End
}
map task.5 {
    Start => End
}
Kick.Off --> task.1 : Label 1
Kick.Off --> task.2 : Label 2
Kick.Off --> task.3 : Label 3
task.1 --> task.4
task.2 --> task.4
task.3 --> task.4
task.4 --> task.5 : Label 4
@enduml

[Ref. QA-12337]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Display JSON Data on Class or Object diagram

Simple example

🎉 Copied!

@startuml
class Class
object Object
json JSON {
   "fruit":"Apple",
   "size":"Large",
   "color": ["Red", "Green"]
}
@enduml

[Ref. QA-15481]

For another example, see on JSON page.
