Anwendungsfalldiagramm

Ein Anwendungsfalldiagramm zeigt, wie externe Akteure mit einem System interagieren: wer was tut und welche Funktionen das System bereitstellt. Es bietet einen Überblick über die funktionalen Anforderungen und ist besonders in frühen Entwurfsphasen nützlich, um die Beteiligten auf einen gemeinsamen Stand zu bringen.

In PlantUML beschreiben Sie Akteure, Anwendungsfälle und deren Verbindungen als Text. Das Diagramm wird automatisch erzeugt.

Weitere Funktionen, die für alle Diagrammtypen verfügbar sind, finden Sie unter allgemeine Befehle.

Anwendungsfälle

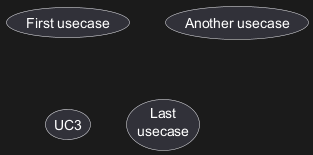

Anwendungsfälle sind von zwei Klammern eingeschossen (da zwei Klammern wie ein Oval aussehen).

Alternativ kann man das usecase Schlüsselwort verwenden, um einen Anwendungsfall zu definieren. Außerdem ist es möglich, einen Alias mit dem as Schlüsselwort zu definieren. Dieser Alias wird dann verwendet wenn die Beziehungen festgelegt werden.

Akteure

Die Namen von Akteuren werden von zwei Doppelpunkten umschlossen.

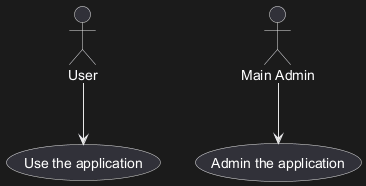

Mann kann aber auch das actor Schlüsselwort verwenden um einen Akteur zu definieren. Außerdem ist es möglich, mit dem as Schlüsselwort einen Alias festzulegen. Dieser Alias wird dann später verwendet, wenn die Beziehungen festgelegt werden.

Wie wir sehen werden, ist die Definition eines Akteur nicht zwingend notwendig.

Change Actor style

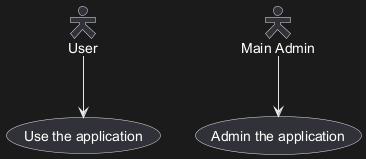

You can change the actor style from stick man (by default) to:

Stick man (by default)

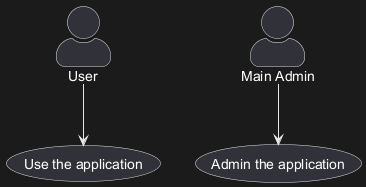

Awesome man

[Ref. QA-10493]

Hollow man

[Ref. PR#396]

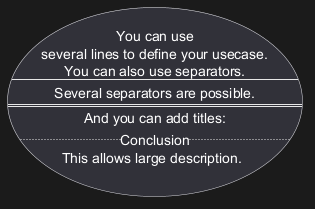

Beschreibung der Anwendungsfälle

Falls sich eine Beschreibung über mehrere Zeilen ersterckt, kann diese mit Anführungsstrichen eingeschlossen werden.

Außerdem kann man die folgenden Seperatoren verwenden: -- .. == __. Außerdem kann man Überschriften innerhalb der Seperatoren verwenden.

WARNING
 This translation need to be updated.
WARNING

Use package

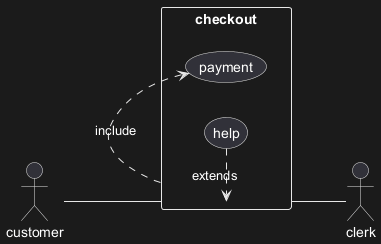

You can use packages to group actors or use cases.

You can use rectangle to change the display of the package.

Einfaches Beispiel

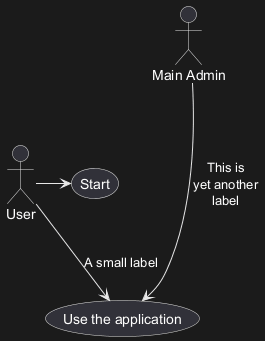

Um Akteure und Anwendungsfälle miteinander zu verbinden wird der Pfeil --> verwendet

Je mehr Bindestriche - der Pfeil enthält, desto länger wird der Pfeil. Mit einem Doppelpunkt : kann dem Pfeil eine Beschreibung hinzugefügt werden.

In diesem Beispiel kann man sehen, wie ein vorher nicht deklarierter User automatisch als Akteur deklariert wird.

Erweiterungen / Generalisierungen

Wenn ein Akteur oder Anwendungsfall einen anderen erweitert, dann kann dies mit dem Symbol <|--.

Verwenden von Notizen

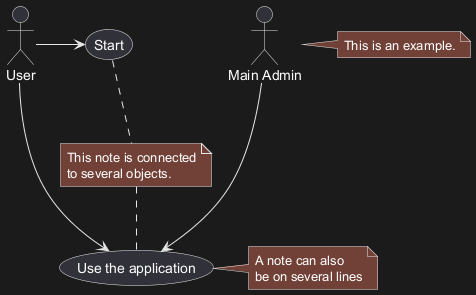

Mit den note left of , note right of , note top of , note bottom of Schlüsselwörtern kann man die Position der Notiz relativ zum Objekt festlegen.

Eine Notiz kann aber auch nur mit dem note Schlüsselwort erstellt werden und dann mit dem .. Symbol den Objekten zugeordnet werden.

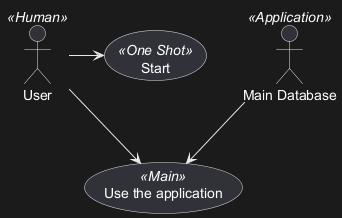

Stereotypen

Stereotypen könne während der Erstellung der Akteure und der Anwendungsfälle mit den << und >> Symbolen hinzugefügt werden .

Ändern der Pfeilrichtungen

Normalerweise haben die Verbindungen zwischen den Klassen zwei Striche -- und werden senkrecht gezeichnet. Es ist aber möglich waagerechte Verbindungen zu erstellen in dem man einen einzelnen Strich (oder Punkt) eingibt:

Sie können auch die Richtung der Verlinkung umkehren:

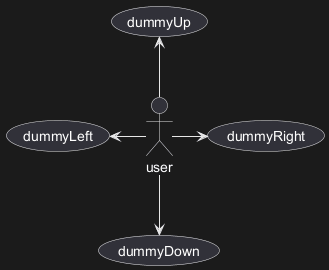

Die Richtung der Pfeile kann man durch das hinzufügen der left, right, up oder down Schlüsselworte im Pfeil bestimmen:

Man kann die Pfeile verkürzen, wenn man nur den ersten Buchstaben für die Richtung verwendet (zum Beispiel, -d- anstelle von -down-) oder man nimmt die ersten beiden Buchstaben (-do-).

Diese Möglichkeit sollte aber nicht missbraucht werden: GraphViz liefert normalerweise recht gute Ergebnisse, ohne das manuell eingeriffen werden muss.

Aufteilen von Diagrammen auf mehrere Seiten

Mit dem Befehl newpage kann das Diagramm auf mehrere Seiten oder Bilder verteilt werden.

Verändern der Richtung in der die Objekte angeordnet werden

Das voreingestellte verhalten bei der Erstellung des Diagramms ist von oben nach unten.
Dies lässt sich aber durch die Verwendung des left to right direction Befehls verändern. Oft ist das Ergebnis mit dieser Einstellung besser.

_See also 'Change diagram orientation' on [Deployment diagram](deployment-diagram) page._

Der Skinparam-Befehl

Mit dem skinparam Befehl kann die Farbe und die Schriftart der Zeichnung verändert werden.

Sie können den Befehl auf die folgenden Arten verwenden:

Man kann bestimmte Farben und Schriften für Klassen von Akteuren und Anwendungsfälle festlegen.

WARNING
 This translation need to be updated.
WARNING

Vollständiges Beispiel

Business Use Case

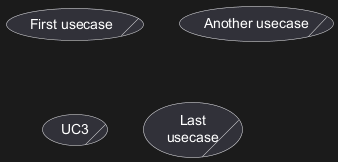

You can add / to make Business Use Case.

Business Usecase

Business Actor

[Ref. QA-12179]

Change arrow color and style (inline style)

You can change the color or style of individual arrows using the inline following notation:

[Ref. QA-3770 and QA-3816] [See similar feature on deployment-diagram or class diagram]

Change element color and style (inline style)

You can change the color or style of individual element using the following notation:

[Ref. QA-5340 and adapted from QA-6852]

Display JSON Data on Usecase diagram

Simple example

[Ref. QA-15481]

For another example, see on JSON page.
