Komponentendiagramm

Komponentendiagramm: Ein Komponentendiagramm ist eine Art von Strukturdiagramm, das in der UML (Unified Modeling Language) verwendet wird, um die Organisation und die Beziehungen von Systemkomponenten zu visualisieren. Diese Diagramme helfen dabei, komplexe Systeme in überschaubare Komponenten zu zerlegen, deren Abhängigkeiten darzustellen und eine effiziente Systemgestaltung und -architektur zu gewährleisten.

Vorteile von PlantUML:
  • Einfachheit: Mit PlantUML können Sie Komponentendiagramme mit einfachen und intuitiven textbasierten Beschreibungen erstellen, wodurch komplexe Zeichenwerkzeuge überflüssig werden.
  • Integration: PlantUML lässt sich nahtlos in verschiedene Werkzeuge und Plattformen integrieren, was es zu einer vielseitigen Wahl für Entwickler und Architekten macht.
  • Kollaboration: Das PlantUML-Forum bietet eine Plattform für Benutzer, um ihre Diagramme zu diskutieren, auszutauschen und um Unterstützung zu bitten, wodurch eine kollaborative Gemeinschaft gefördert wird.

Edit in DokuwikiEdit in AsciidocEdit in Markdown

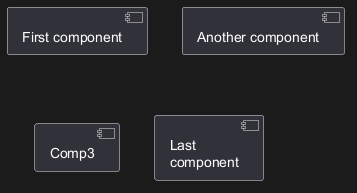

Komponenten

Komponenten werden mittels eckiger Klammern definiert.

Alternativ kann das Schlüsselwort component verwendet werden, um eine Komponente zu definieren. Mittels Schlüsselwort as lassen sich Aliase definieren. Aliase können verwendet werden, wenn Beziehungen definiert werden.

🎉 Copied!

@startuml

[First component]
[Another component] as Comp2
component Comp3
component [Last\ncomponent] as Comp4

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Schnittstellen

Schnittstellen werden mit zwei Runden Klammern () definiert.

Alternativ kann das Schlüsselwort interface verwendet werden, um Schnittstellen zu definieren. Mittels Schlüsselwort as lassen sich Aliase definieren. Aliase können verwendet werden, wenn Beziehungen definiert werden.

Die Deklaration von Schnittstellen ist optional.

🎉 Copied!

@startuml

() "First Interface"
() "Another interface" as Interf2
interface Interf3
interface "Last\ninterface" as Interf4

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Grundlegendes Beispiel

Verbindungen zwischen Elementen werden durch Kombinationen von gepunkteten Linien (..), geraden Linien (--) und Pfeilen (-->) hergestellt

🎉 Copied!

@startuml

DataAccess - [First Component]
[First Component] ..> HTTP : use

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Notizen

Schlüsselwörter: note left of , note right of , note top of , note bottom of Diese Schlüsselwörter können eingesetzt werden, um Notizen für ein einzelnes Objekt zu erstellen.

Eine Notiz kann mit note definiert werden. Danach kann sie mittels .. mit anderen Objekten verbunden werden.

🎉 Copied!

@startuml

interface "Data Access" as DA

DA - [First Component]
[First Component] ..> HTTP : use

note left of HTTP : Web Service only

note right of [First Component]
  A note can also
  be on several lines
end note

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

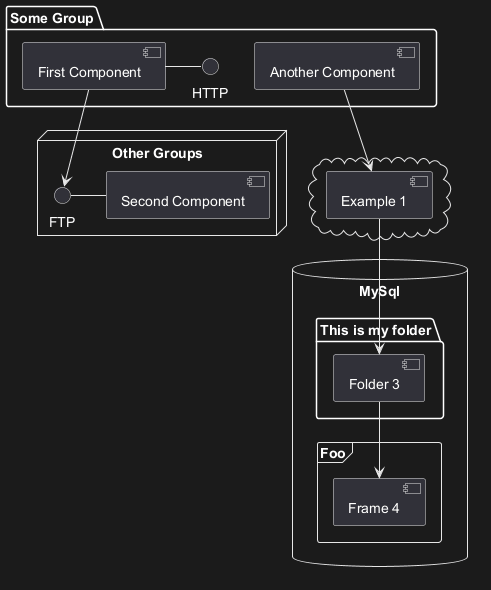

Gruppierende Komponenten

Mit package lassen sich Komponenten und Schnittstellen gruppieren.
  • package
  • node
  • folder
  • frame
  • cloud
  • database

🎉 Copied!

@startuml

package "Some Group" {
  HTTP - [First Component]
  [Another Component]
}

node "Other Groups" {
  FTP - [Second Component]
  [First Component] --> FTP
}

cloud {
  [Example 1]
}


database "MySql" {
  folder "This is my folder" {
    [Folder 3]
  }
  frame "Foo" {
    [Frame 4]
  }
}


[Another Component] --> [Example 1]
[Example 1] --> [Folder 3]
[Folder 3] --> [Frame 4]

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Ändern der Pfeilrichtung

Verbindungen werden mit zwei Minus-Zeichen -- definiert und sind vertikal orientiert. Um eine horizontale Orientierung zu erhalten, kann die Verbindung mit nur einem Minus-Zeichen (oder Punkt) definiert werden:

🎉 Copied!

@startuml
[Component] --> Interface1
[Component] -> Interface2
@enduml

Die Pfeilsymbole können umgedreht werden, um die Pfeilrichtung zu ändern:

🎉 Copied!

@startuml
Interface1 <-- [Component]
Interface2 <- [Component]
@enduml

Die Pfeilrichtung lässt sich auch mit den Schlüsselwörtern left, right, up und down ändern. Diese Schlüsselwörter werden innerhalb des Pfeil-Symbols eingesetzt:

🎉 Copied!

@startuml
[Component] -left-> left
[Component] -right-> right
[Component] -up-> up
[Component] -down-> down
@enduml

Die Pfeillänge kann verkürzt werden, wenn bei der Deklaration der Pfeilrichtung nur der Anfangsbuchstabe (oder ersten zwei Anfangsbuchstaben) verwendet werden: Beispielsweise -d- oder -do- statt -down-.

Diese Funktionalität ist jedoch mit Bedacht einzusetzen, da GraphViz normalerweise gute Resultate ohne manuelle Eingriffe erzielt.

_See also 'Change diagram orientation' on [Deployment diagram](deployment-diagram) page._

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Use UML2 notation

By default (from v1.2020.13-14), UML2 notation is used.

🎉 Copied!

@startuml

interface "Data Access" as DA

DA - [First Component]
[First Component] ..> HTTP : use

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
UML1-Notation verwenden

Der skinparam componentStyle uml1 Befehl wird werwendet, um in die UML1 Notation umzuschalten.

🎉 Copied!

@startuml
skinparam componentStyle uml1

interface "Data Access" as DA

DA - [First Component]
[First Component] ..> HTTP : use

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Use rectangle notation (remove UML notation)

The skinparam componentStyle rectangle command is used to switch to rectangle notation (without any UML notation).

🎉 Copied!

@startuml
skinparam componentStyle rectangle

interface "Data Access" as DA

DA - [First Component]
[First Component] ..> HTTP : use

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Mehrzeilige Beschreibung

Es ist möglich mehrzeilige Beschreibungen zu erstellen mithilfe von eckigen Klammern

🎉 Copied!

@startuml
component comp1 [
This component
has a long comment
on several lines
]
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Individuelle Farben

Eine Farbe kann nach der Komponenten Definition angeben werden.

🎉 Copied!

@startuml
component  [Web Server] #Yellow
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

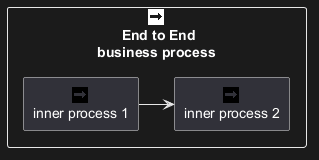

Verwendung von Sprites in Stereotypen

Sie können Sprites innerhalb von stereotypen Komponenten verwenden.

🎉 Copied!

@startuml
sprite $businessProcess [16x16/16] {
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFF0FFFFF
FFFFFFFFFF00FFFF
FF00000000000FFF
FF000000000000FF
FF00000000000FFF
FFFFFFFFFF00FFFF
FFFFFFFFFF0FFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
}


rectangle " End to End\nbusiness process" <<$businessProcess>> {
 rectangle "inner process 1" <<$businessProcess>> as src
 rectangle "inner process 2" <<$businessProcess>> as tgt
 src -> tgt
}
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Der Skinparam Befehl

Mit dem skinparam Befehl kann die Farbe und die Schriftart der Zeichnung verändert werden.

Sie können den Befehl auf die folgenden Arten verwenden:
  • Wie alle anderen Befehle in einer Diagrammdefinition,
  • In einer Include-Datei,
  • In einer Konfigurationsdatei, die durch die Kommandozeile oder den ANT-Task übergeben wird.

Es können unterschiedliche Farben und Schriftarten für "stereotypisierte" Komponenten und Schnittstellen verwendet werden.

🎉 Copied!

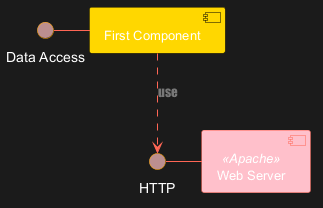

@startuml

skinparam interface {
  backgroundColor RosyBrown
  borderColor orange
}

skinparam component {
  FontSize 13
  BackgroundColor<<Apache>> Pink
  BorderColor<<Apache>> #FF6655
  FontName Courier
  BorderColor black
  BackgroundColor gold
  ArrowFontName Impact
  ArrowColor #FF6655
  ArrowFontColor #777777
}

() "Data Access" as DA
Component "Web Server" as WS << Apache >>

DA - [First Component]
[First Component] ..> () HTTP : use
HTTP - WS

@enduml

🎉 Copied!

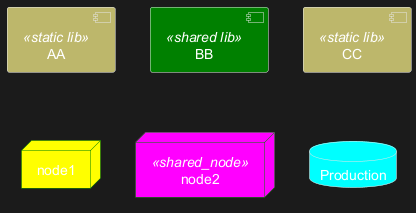

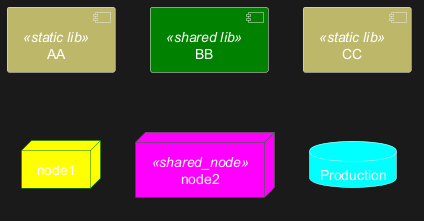

@startuml

skinparam component {
  backgroundColor<<static lib>> DarkKhaki
  backgroundColor<<shared lib>> Green
}

skinparam node {
  borderColor Green
  backgroundColor Yellow
  backgroundColor<<shared_node>> Magenta
}
skinparam databaseBackgroundColor Aqua

[AA] <<static lib>>
[BB] <<shared lib>>
[CC] <<static lib>>

node node1
node node2 <<shared_node>>
database Production

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Specific SkinParameter

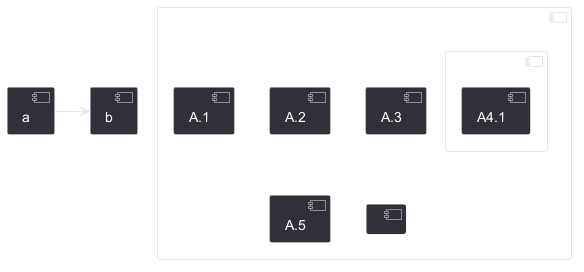

componentStyle

  • By default (or with skinparam componentStyle uml2), you have an icon for component

🎉 Copied!

@startuml
skinparam BackgroundColor transparent
skinparam componentStyle uml2
component A {
   component "A.1" {
}
   component A.44 {
      [A4.1]
}
   component "A.2"
   [A.3]
   component A.5 [
A.5]
   component A.6 [
]
}
[a]->[b]
@enduml

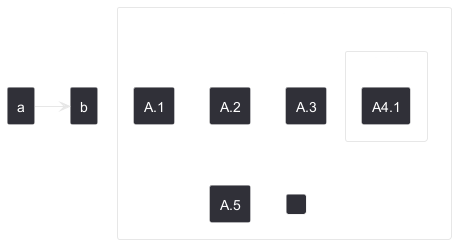

  • If you want to suppress it, and to have only the rectangle, you can use skinparam componentStyle rectangle

🎉 Copied!

@startuml
skinparam BackgroundColor transparent
skinparam componentStyle rectangle
component A {
   component "A.1" {
}
   component A.44 {
      [A4.1]
}
   component "A.2"
   [A.3]
   component A.5 [
A.5]
   component A.6 [
]
}
[a]->[b]
@enduml

[Ref. 10798]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Hide or Remove unlinked component

By default, all components are displayed:

🎉 Copied!

@startuml
component C1
component C2
component C3
C1 -- C2
@enduml

But you can:
  • hide @unlinked components:

🎉 Copied!

@startuml
component C1
component C2
component C3
C1 -- C2

hide @unlinked
@enduml

  • or remove @unlinked components:

🎉 Copied!

@startuml
component C1
component C2
component C3
C1 -- C2

remove @unlinked
@enduml

[Ref. QA-11052]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Hide, Remove or Restore tagged component or wildcard

You can put $tags (using $) on components, then remove, hide or restore components either individually or by tags.

By default, all components are displayed:

🎉 Copied!

@startuml
component C1 $tag13
component C2
component C3 $tag13
C1 -- C2
@enduml

But you can:
  • hide $tag13 components:

🎉 Copied!

@startuml
component C1 $tag13
component C2
component C3 $tag13
C1 -- C2

hide $tag13
@enduml

  • or remove $tag13 components:

🎉 Copied!

@startuml
component C1 $tag13
component C2
component C3 $tag13
C1 -- C2

remove $tag13
@enduml

  • or remove $tag13 and restore $tag1 components:

🎉 Copied!

@startuml
component C1 $tag13 $tag1
component C2
component C3 $tag13
C1 -- C2

remove $tag13
restore $tag1
@enduml

  • or remove * and restore $tag1 components:

🎉 Copied!

@startuml
component C1 $tag13 $tag1
component C2
component C3 $tag13
C1 -- C2

remove *
restore $tag1
@enduml

[Ref. QA-7337 and QA-11052]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Display JSON Data on Component diagram

Simple example

🎉 Copied!

@startuml
allowmixing

component Component
()        Interface

json JSON {
   "fruit":"Apple",
   "size":"Large",
   "color": ["Red", "Green"]
}
@enduml

[Ref. QA-15481]

For another example, see on JSON page.

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Port [port, portIn, portOut]

You can add port with port, portinand portout keywords.

Port

🎉 Copied!

@startuml
[c]
component C {
  port p1
  port p2
  port p3
  component c1
}

c --> p1
c --> p2
c --> p3
p1 --> c1
p2 --> c1
@enduml

PortIn

🎉 Copied!

@startuml
[c]
component C {
  portin p1
  portin p2
  portin p3
  component c1
}

c --> p1
c --> p2
c --> p3
p1 --> c1
p2 --> c1
@enduml

PortOut

🎉 Copied!

@startuml
component C {
  portout p1
  portout p2
  portout p3
  component c1
}
[o]
p1 --> o
p2 --> o
p3 --> o
c1 --> p1
@enduml

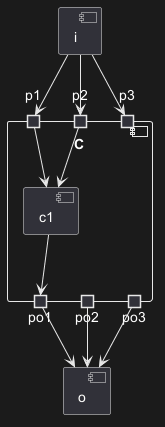

Mixing PortIn & PortOut

🎉 Copied!

@startuml
[i]
component C {
  portin p1
  portin p2
  portin p3
  portout po1
  portout po2
  portout po3
  component c1
}
[o]

i --> p1
i --> p2
i --> p3
p1 --> c1
p2 --> c1
po1 --> o
po2 --> o
po3 --> o
c1 --> po1
@enduml
