Entity Relationship Diagram

Основана на нотации Information Engineering.

Является расширением существующей диаграммы классов. Это расширение добавляет:

• Дополнительные отношения для нотации Information Engineering.
• Псевдоним entity, который сопоставляется с диаграммой классов class.
• Дополнительный модификатор видимости * для идентификации обязательных атрибутов.

В остальном синтаксис построения диаграмм такой же, как и для диаграмм классов. Все остальные возможности диаграмм классов также поддерживаются.

See also Chen [Entity Relationship Diagrams](er-diagram).

*[Ref. [GH-31](https://github.com/plantuml/plantuml/pull/31)]*

WARNING

 This translation need to be updated.

WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Information Engineering Relations

Type	Symbol
Zero or One	|o--
Exactly One	||--
Zero or Many	}o--
One or Many	}|--

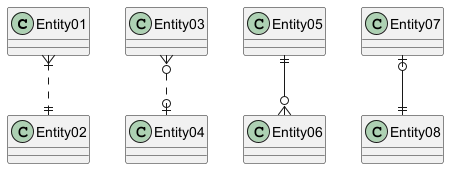

Examples:

🎉 Copied!

@startuml Entity01 }|..|| Entity02 Entity03 }o..o| Entity04 Entity05 ||--o{ Entity06 Entity07 |o--|| Entity08 @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Entities

🎉 Copied!

@startuml entity Entity01 { * identifying_attribute -- * mandatory_attribute optional_attribute } @enduml

Again, this is the normal class diagram syntax (aside from use of entity instead of class). Anything that you can do in a class diagram can be done here.

The * visibility modifier can be used to identify mandatory attributes. A space can be used after the modifier character to avoid conflicts with the creole bold:

🎉 Copied!

@startuml entity Entity01 { optional attribute **optional bold attribute** * **mandatory bold attribute** } @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

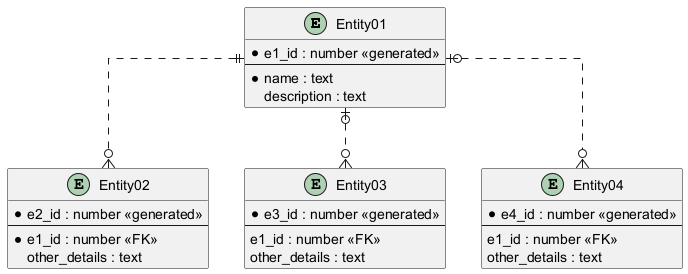

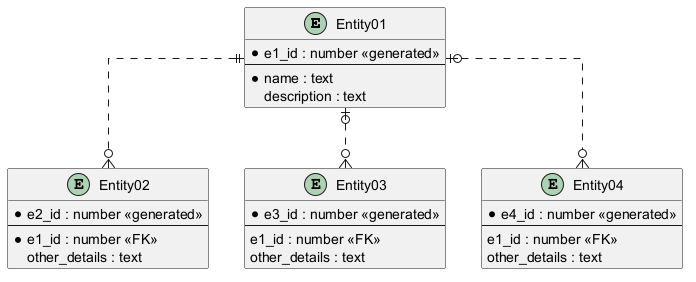

Полный пример

🎉 Copied!

@startuml ' hide the spot ' hide circle ' avoid problems with angled crows feet skinparam linetype ortho entity "Entity01" as e01 { *e1_id : number <<generated>> -- *name : text description : text } entity "Entity02" as e02 { *e2_id : number <<generated>> -- *e1_id : number <<FK>> other_details : text } entity "Entity03" as e03 { *e3_id : number <<generated>> -- e1_id : number <<FK>> other_details : text } entity "Entity04" as e04 { *e4_id : number <<generated>> -- e1_id : number <<FK>> other_details : text } e01 ||..o{ e02 e01 |o..o{ e03 e01 |o..o{ e04 @enduml

В настоящее время вороньи лапки выглядят не очень хорошо, когда отношения нарисованы под углом к сущности. Этого можно избежать, используя параметр linetype ortho skinparam.
