PlantUMLLanguage specificationComponent Diagram



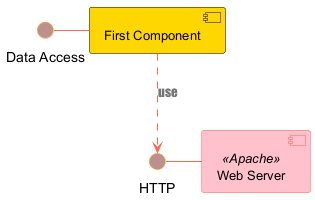

Edit in DokuwikiEdit in AsciidocEdit in Markdown Диаграмма компонентов Let's have few examples : Let's have few examples. Advantages of PlantUML: Simplicity: With PlantUML, you can create component diagrams using simple and intuitive text-based descriptions, eliminating the need for complex drawing tools. Integration: PlantUML seamlessly integrates with various tools and platforms, making it a versatile choice for developers and architects. Collaboration: The [PlantUML forum](https://forum.plantuml.net/) offers a platform for users to discuss, share, and seek assistance on their diagrams, fostering a collaborative community. WARNING  This translation need to be updated.  WARNING Edit in DokuwikiEdit in AsciidocEdit in Markdown Компоненты Обозначения компонентов должны быть заключены в квадратные скобки. Также можно использовать ключевое слово component для объявления компонента. Вы можете объявить алиас с помощью ключевого слова as. Этот алиас может быть использован позже, при объявлении связей. 🎉 Copied! @startuml [First component] [Another component] as Comp2 component Comp3 component [Last\ncomponent] as Comp4 @enduml WARNING  This translation need to be updated.  WARNING Edit in DokuwikiEdit in AsciidocEdit in Markdown Интерфейсы Для обозначения интерфейса используется символ () (потому что он выглядит как круг). Также возможно использование ключевого слова interface для объявления интерфейса. Вы можете объявить алиас с помощью ключевого слова as. Этот алиас может быть использован позднее, когда будут задаваться связи. Далее мы увидим, что задание интерфейсов опционально. 🎉 Copied! @startuml () "First Interface" () "Another interface" as Interf2 interface Interf3 interface "Last\ninterface" as Interf4 @enduml Edit in DokuwikiEdit in AsciidocEdit in Markdown Простой пример Отношения между элементами создаются с помощью комбинации точечных линий (..), прямых линий (--) и стрелок (-->). 🎉 Copied! @startuml DataAccess - [First Component] [First Component] ..> HTTP : use @enduml Edit in DokuwikiEdit in AsciidocEdit in Markdown Использование заметок Вы можете использовать ключевые слова note left of , note right of , note top of , note bottom of чтобы задать метки, относящиеся к одному объекту. Заметка также может быть задана не прикреплённой, используя ключевое слово note, а затем прикреплена к другим объектам, используя символ ... 🎉 Copied! @startuml interface "Data Access" as DA DA - [First Component] [First Component] ..> HTTP : use note left of HTTP : Web Service only note right of [First Component] A note can also be on several lines end note @enduml WARNING  This translation need to be updated.  WARNING Edit in DokuwikiEdit in AsciidocEdit in Markdown Группирование компонентов Вы можете использовать несколько ключевых слов package, чтобы группировать компоненты и интерфейсы вместе. package node folder frame cloud database 🎉 Copied! @startuml package "Some Group" { HTTP - [First Component] [Another Component] } node "Other Groups" { FTP - [Second Component] [First Component] --> FTP } cloud { [Example 1] } database "MySql" { folder "This is my folder" { [Folder 3] } frame "Foo" { [Frame 4] } } [Another Component] --> [Example 1] [Example 1] --> [Folder 3] [Folder 3] --> [Frame 4] @enduml Edit in DokuwikiEdit in AsciidocEdit in Markdown Изменение направления стрелок По умолчанию, связи между классами имею два тире -- и ориентированы вертикально. Можно создавать горизонтальные связи с помощью одного тире (или точки), вот так: 🎉 Copied! @startuml [Component] --> Interface1 [Component] -> Interface2 @enduml Вы также можете изменять направления, перевернув связь: 🎉 Copied! @startuml Interface1 <-- [Component] Interface2 <- [Component] @enduml Также, можно изменить направление стрелки добавлением ключевых слов left, right, up или down внутри стрелки: 🎉 Copied! @startuml [Component] -left-> left [Component] -right-> right [Component] -up-> up [Component] -down-> down @enduml Вы можете сократить запись, используя только первую букву направления (например, -d- вместо -down-) или две первые буквы (-do-). Пожалуйста, заметьте, что не стоит использовать эту функциональность без особой надобности: Graphviz обычно даёт хорошие результаты без дополнительной настройки. Edit in DokuwikiEdit in AsciidocEdit in Markdown Use UML2 notation By default (from v1.2020.13-14), UML2 notation is used. 🎉 Copied! @startuml interface "Data Access" as DA DA - [First Component] [First Component] ..> HTTP : use @enduml Edit in DokuwikiEdit in AsciidocEdit in Markdown Использовании нотации UML1 Команда skinparam componentStyle uml1 используется, чтобы переключиться на нотацию UML1. 🎉 Copied! @startuml skinparam componentStyle uml1 interface "Data Access" as DA DA - [First Component] [First Component] ..> HTTP : use @enduml Edit in DokuwikiEdit in AsciidocEdit in Markdown Use rectangle notation (remove UML notation) The skinparam componentStyle rectangle command is used to switch to rectangle notation (without any UML notation). 🎉 Copied! @startuml skinparam componentStyle rectangle interface "Data Access" as DA DA - [First Component] [First Component] ..> HTTP : use @enduml Edit in DokuwikiEdit in AsciidocEdit in Markdown Длинное описание Для помещения многострочного текста в тело компонента используются квадратные скобки 🎉 Copied! @startuml component comp1 [ This component has a long comment on several lines ] @enduml Edit in DokuwikiEdit in AsciidocEdit in Markdown Индивидуальные цвета Вы можете задать цвет после определения компонента. 🎉 Copied! @startuml component [Web Server] #Yellow @enduml Edit in DokuwikiEdit in AsciidocEdit in Markdown Использование Sprite в стереотипах Можно использовать спрайты внутри компонентов стереотипа. 🎉 Copied! @startuml sprite $businessProcess [16x16/16] { FFFFFFFFFFFFFFFF FFFFFFFFFFFFFFFF FFFFFFFFFFFFFFFF FFFFFFFFFFFFFFFF FFFFFFFFFF0FFFFF FFFFFFFFFF00FFFF FF00000000000FFF FF000000000000FF FF00000000000FFF FFFFFFFFFF00FFFF FFFFFFFFFF0FFFFF FFFFFFFFFFFFFFFF FFFFFFFFFFFFFFFF FFFFFFFFFFFFFFFF FFFFFFFFFFFFFFFF FFFFFFFFFFFFFFFF } rectangle " End to End\nbusiness process" <<$businessProcess>> { rectangle "inner process 1" <<$businessProcess>> as src rectangle "inner process 2" <<$businessProcess>> as tgt src -> tgt } @enduml Edit in DokuwikiEdit in AsciidocEdit in Markdown Skinparam Вы можете использовать команду skinparam для изменения шрифтов и цветов диаграммы Вы можете использовать данную команду : В определении диаграммы, как любую другую команду, В подключенном файле, В конфигурационном файле, указанном в командной строке в задании ANT. Вы можете задать цвет и шрифт для компонентов и интерфейсов с заданными шаблонами. 🎉 Copied! @startuml skinparam interface { backgroundColor RosyBrown borderColor orange } skinparam component { FontSize 13 BackgroundColor<<Apache>> Pink BorderColor<<Apache>> #FF6655 FontName Courier BorderColor black BackgroundColor gold ArrowFontName Impact ArrowColor #FF6655 ArrowFontColor #777777 } () "Data Access" as DA Component "Web Server" as WS << Apache >> DA - [First Component] [First Component] ..> () HTTP : use HTTP - WS @enduml 🎉 Copied! @startuml skinparam component { backgroundColor<<static_lib>> DarkKhaki backgroundColor<<shared_lib>> Green } skinparam node { borderColor Green backgroundColor Yellow backgroundColor<<shared_node>> Magenta } skinparam databaseBackgroundColor Aqua [AA] <<static_lib>> [BB] <<shared_lib>> [CC] <<static_lib>> node node1 node node2 <<shared node>> database Production @enduml WARNING  This translation need to be updated.  WARNING Edit in DokuwikiEdit in AsciidocEdit in Markdown Specific SkinParameter componentStyle By default (or with skinparam componentStyle uml2), you have an icon for component 🎉 Copied! @startuml skinparam BackgroundColor transparent skinparam componentStyle uml2 component A { component "A.1" { } component A.44 { [A4.1] } component "A.2" [A.3] component A.5 [ A.5] component A.6 [ ] } [a]->[b] @enduml If you want to suppress it, and to have only the rectangle, you can use skinparam componentStyle rectangle 🎉 Copied! @startuml skinparam BackgroundColor transparent skinparam componentStyle rectangle component A { component "A.1" { } component A.44 { [A4.1] } component "A.2" [A.3] component A.5 [ A.5] component A.6 [ ] } [a]->[b] @enduml [Ref. 10798] Edit in DokuwikiEdit in AsciidocEdit in Markdown Hide or Remove unlinked component By default, all components are displayed: 🎉 Copied! @startuml component C1 component C2 component C3 C1 -- C2 @enduml But you can: hide @unlinked components: 🎉 Copied! @startuml component C1 component C2 component C3 C1 -- C2 hide @unlinked @enduml or remove @unlinked components: 🎉 Copied! @startuml component C1 component C2 component C3 C1 -- C2 remove @unlinked @enduml [Ref. QA-11052] Edit in DokuwikiEdit in AsciidocEdit in Markdown Hide, Remove or Restore tagged component or wildcard You can put $tags (using $) on components, then remove, hide or restore components either individually or by tags. By default, all components are displayed: 🎉 Copied! @startuml component C1 $tag13 component C2 component C3 $tag13 C1 -- C2 @enduml But you can: hide $tag13 components: 🎉 Copied! @startuml component C1 $tag13 component C2 component C3 $tag13 C1 -- C2 hide $tag13 @enduml or remove $tag13 components: 🎉 Copied! @startuml component C1 $tag13 component C2 component C3 $tag13 C1 -- C2 remove $tag13 @enduml or remove $tag13 and restore $tag1 components: 🎉 Copied! @startuml component C1 $tag13 $tag1 component C2 component C3 $tag13 C1 -- C2 remove $tag13 restore $tag1 @enduml or remove * and restore $tag1 components: 🎉 Copied! @startuml component C1 $tag13 $tag1 component C2 component C3 $tag13 C1 -- C2 remove * restore $tag1 @enduml [Ref. QA-7337 and QA-11052] Edit in DokuwikiEdit in AsciidocEdit in Markdown Display JSON Data on Component diagram Simple example 🎉 Copied! @startuml allowmixing component Component () Interface json JSON { "fruit":"Apple", "size":"Large", "color": ["Red", "Green"] } @enduml [Ref. QA-15481] For another example, see on JSON page. Edit in DokuwikiEdit in AsciidocEdit in Markdown Port [port, portIn, portOut] You can add port with port, portinand portout keywords. Port 🎉 Copied! @startuml [c] component C { port p1 port p2 port p3 component c1 } c --> p1 c --> p2 c --> p3 p1 --> c1 p2 --> c1 @enduml PortIn 🎉 Copied! @startuml [c] component C { portin p1 portin p2 portin p3 component c1 } c --> p1 c --> p2 c --> p3 p1 --> c1 p2 --> c1 @enduml PortOut 🎉 Copied! @startuml component C { portout p1 portout p2 portout p3 component c1 } [o] p1 --> o p2 --> o p3 --> o c1 --> p1 @enduml Mixing PortIn & PortOut 🎉 Copied! @startuml [i] component C { portin p1 portin p2 portin p3 portout po1 portout po2 portout po3 component c1 } [o] i --> p1 i --> p2 i --> p3 p1 --> c1 p2 --> c1 po1 --> o po2 --> o po3 --> o c1 --> po1 @enduml

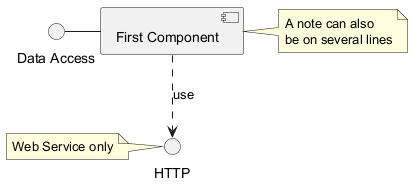

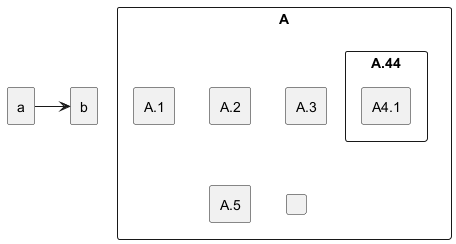

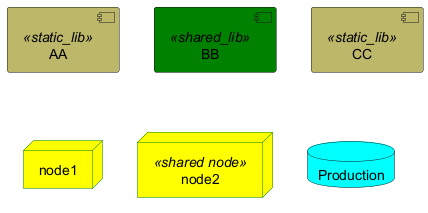

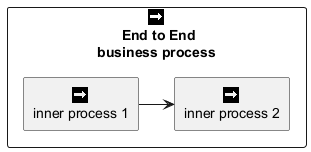

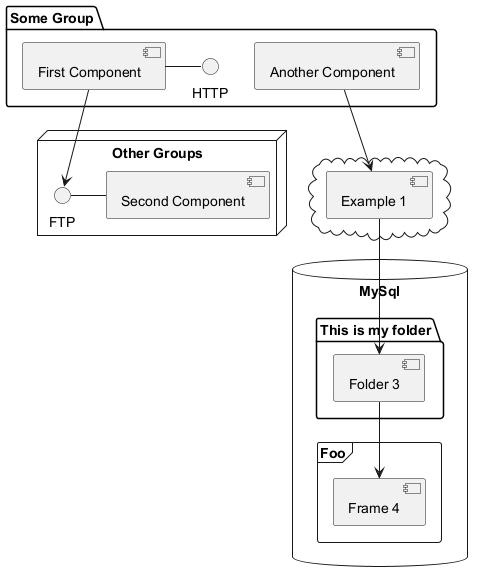

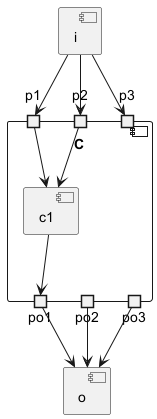

Компоненты Интерфейсы Простой пример Использование заметок Группирование компонентов Изменение направления стрелок Use UML2 notation Использовании нотации UML1 Use rectangle notation (remove UML notation) Длинное описание Индивидуальные цвета Использование Sprite в стереотипах Skinparam Specific SkinParameter Hide or Remove unlinked component Hide, Remove or Restore tagged component or wildcard Display JSON Data on Component diagram Port [port, portIn, portOut]
