Диаграмма деятельности

Диаграмма деятельности описывает рабочий процесс или последовательность действий: отдельные шаги, их порядок, а также ветвления и параллельные пути. Она хорошо подходит для бизнес-процессов, алгоритмов и всего, что движется от начала к концу.

В PlantUML каждое действие записывается в отдельной строке, а для выражения потока управления используются стрелки и ключевые слова, такие как if, repeat и fork. Диаграмма формируется автоматически.

Если вы поддерживаете старые диаграммы, прежний синтаксис по-прежнему поддерживается, но для новых диаграмм больше не рекомендуется.

Описание возможностей, доступных для всех типов диаграмм, см. в разделе общие команды.

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Простое действие

Описания действий начинаются со знака : и заканчиваются — ;.

Возможно использовать синтаксис creole wiki syntax для форматирования текста.

Действия автоматически связаются по порядку их определения.

🎉 Copied!

@startuml
:Привет мир!;
:Эта активность описывается
несколькими **строчками** текста;
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Other simple action (defined as a list)

Simple action list separated by -

🎉 Copied!

@startuml
- Action 1
- Action 2
- Action 3
@enduml

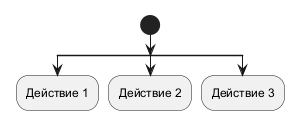

Simple action list separated by *

With one level

🎉 Copied!

@startuml
* Action 1
* Action 2
* Action 3
@enduml

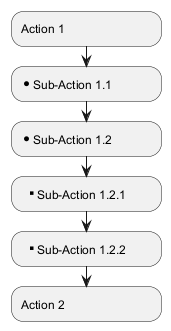

With several levels

🎉 Copied!

@startuml
<style>
element {MinimumWidth 150}
</style>
* Action 1
** Sub-Action 1.1
** Sub-Action 1.2
*** Sub-Action 1.2.1
*** Sub-Action 1.2.2
* Action 2
@enduml

[Ref. GH-2376]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Старт активности, Стоп активности, Стоп поток, Быстрый стоп

Следующие ключевые слова используются для:

Использование либого из них не обязательно, диаграммы активности можно строить и без указания начального и/или конечного состояний start, stop или end, как было продемонстрировано на примерах выше. Чтобы прервать какую-либо активность без отображения каких-либо значков, нужно использовать идентичные по своему действию ключевые клова kill или detach.

🎉 Copied!

@startuml
start
:Привет мир!;
:Эта активность описывается
несколькими **строчками** текста;
stop
@enduml

🎉 Copied!

@startuml
start
:Привет мир!;
:Эта активность описывается
несколькими **строчками** текста;
end
@enduml

🎉 Copied!

@startuml
if (условие) then
:Один\nkill;
kill
else
:Два;
endif
:Три\nstop;
stop
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Условия (оператор if)

Можно использовать ключевые слова if, then, else и endif, чтобы добавить добавить проверку условия на диаграмму.

Доступно 3 равнозначных варианта записи условия (квадратными скобочками отмечены опциональные поля, которые можно указывать, а можно не указывать):

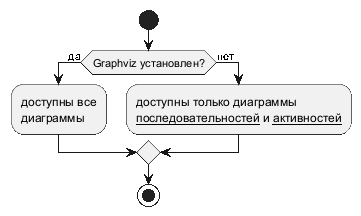

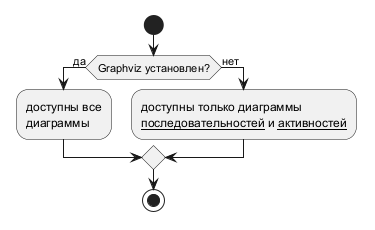

1 вариант записи:

🎉 Copied!

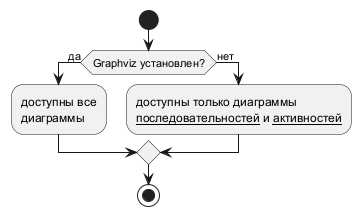

@startuml

start

if (Graphviz установлен?) then (да)

  :доступны все\nдиаграммы;

else (нет)

  :доступны только диаграммы
  __последовательностей__ и __активностей__;

endif

stop

@enduml

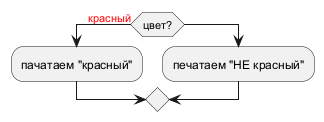

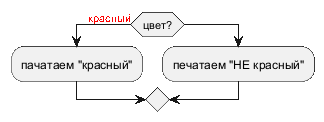

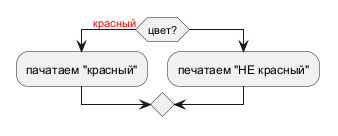

2 вариант записи

🎉 Copied!

@startuml

if (цвет?) is (<color:red>красный) then
  :пачатаем "красный";
else
  :печатаем "НЕ красный";
endif
@enduml

3 вариант записи

🎉 Copied!

@startuml

if (счетчик?) is (5) then
  :пачатаем "5";
else
  :печатаем "НЕ 5";
endif
@enduml

[Ref. QA-301]

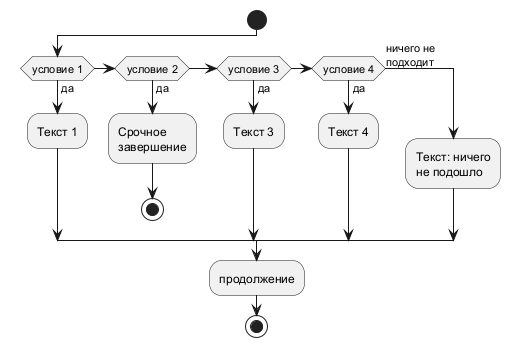

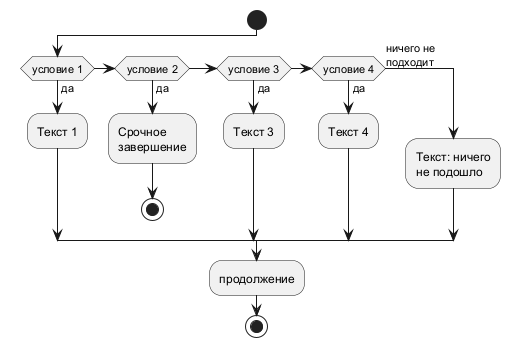

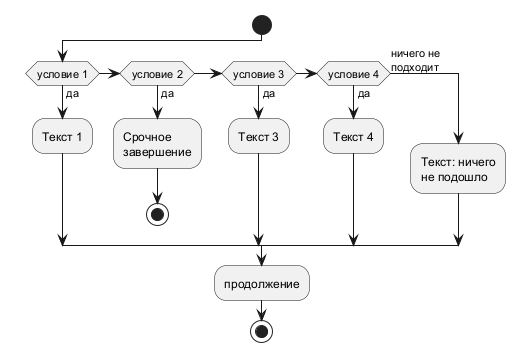

Ряд последовательных проверок условий (горизонтальное отображение)

Вы можете использовать ключевое слово elseif, чтобы создать несколько последовательных проверок условий (по умолчанию используется режим горизонтального отображения):

🎉 Copied!

@startuml

start

if     (условие 1) then (да)
  :Текст 1;
elseif (условие 2) then (да)
  :Срочное\nзавершение;
  stop
elseif (условие 3) then (да)
  :Текст 3;
elseif (условие 4) then (да)
  :Текст 4;
else (ничего не\nподходит)
  :Текст: ничего\nне подошло;
endif

:продолжение;

stop

@enduml

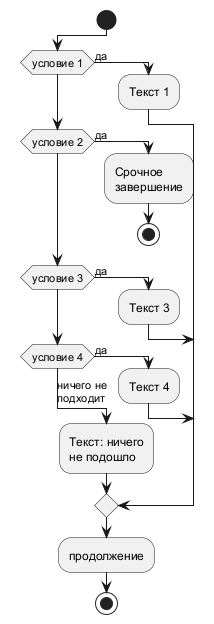

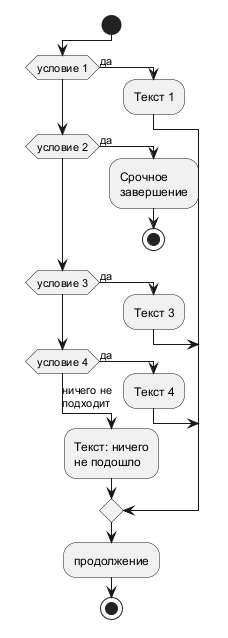

Ряд последовательных проверок условий (вертикальное отображение)

Используйте опцию !pragma useVerticalIf on для отображения нескольких последовательных проверок условий в вертикальном режиме:

🎉 Copied!

@startuml

!pragma useVerticalIf on
start

if     (условие 1) then (да)
  :Текст 1;
elseif (условие 2) then (да)
  :Срочное\nзавершение;
  stop
elseif (условие 3) then (да)
  :Текст 3;
elseif (условие 4) then (да)
  :Текст 4;
else (ничего не\nподходит)
  :Текст: ничего\nне подошло;
endif

:продолжение;

stop

@enduml

Также, можно использовать параметр -P для установки этой опции для диаграмм по умолчанию из командной строки:

java -jar plantuml.jar -PuseVerticalIf=on

[Refs. QA-3931, issue-582]

*[Refs. [QA-3931](https:forum.plantuml.net/3931/please-provide-elseif-structure-vertically-activity-diagrams), [GH-582](https:github.com/plantuml/plantuml/issues/582)]*

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

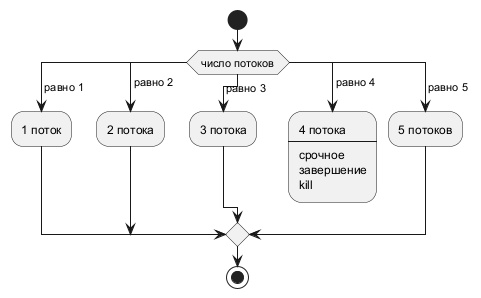

Перебор множества условий для определенного параметра (оператор switch)

Для добавления в диаграмму перебора множества условий для какого-то одного параметра (конструкция switch-case), нужно использовать следующие ключевые слова: switch, case, endswitch.

Условно можно изобразить синтаксис этой конструкции следующим образом:

switch ( параметрДляКоторогоПроверяютсяУсловияНиже )
  case ( условие1 ? )
    :вариант 1;
  case ( условие2 ? )
    :вариант 2;
  ...
endswitch

🎉 Copied!

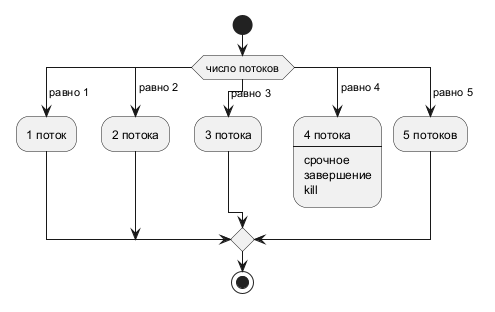

@startuml

start

switch ( число потоков )
case ( равно 1 )
  :1 поток;
case ( равно 2 )
  :2 потока;
case ( равно 3 )
  :3 потока;
case ( равно 4 )
  :4 потока
  ----
  срочное
  завершение
  kill;
  kill
case ( равно 5 )
  :5 потоков;
endswitch

stop

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

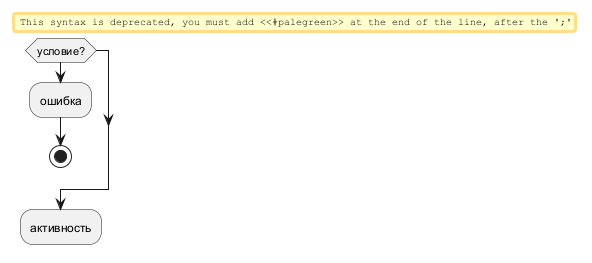

Остановка активности в теле условия

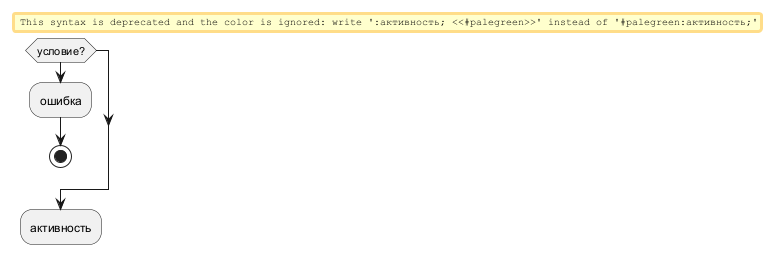

Как уже было продемонстрировано ранее, можно остановить активность на конкретном действии, используя ключевые слова stop для отображения остановки деятельности или end для отображения остановки потока.

🎉 Copied!

@startuml

if (условие?) then
  :ошибка;
  stop

endif

#palegreen :активность;

@enduml

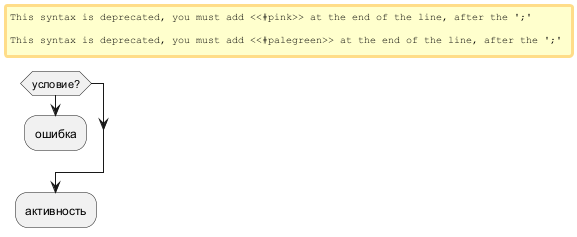

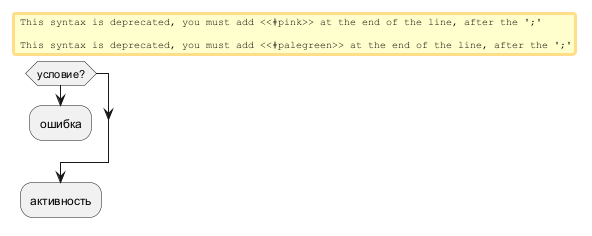

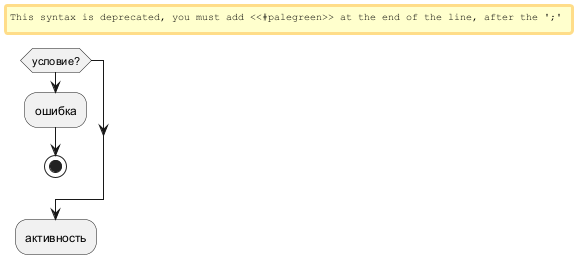

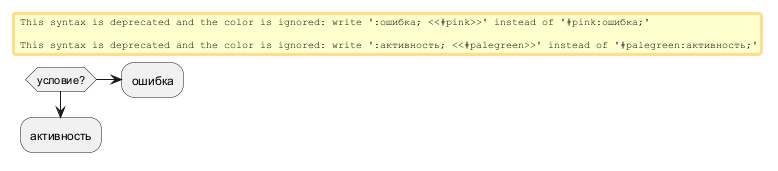

Если нужно прервать активность на каком-то конкретном действии без отображения каких-либо значков, нужно использовать идентичные по своему действию ключевые слова kill или detach:

🎉 Copied!

@startuml

if (условие?) then
  #pink :ошибка;
  kill

endif

#palegreen :активность;

@enduml

[Ref. QA-265]

🎉 Copied!

@startuml

if (условие?) then
  #pink :ошибка;
  detach

endif

#palegreen :активность;

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

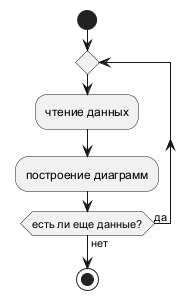

Повторяющийся цикл repeat (с проверкой условия в конце цикла)

Для отображения циклов нужно использовать идентичные по своему действию ключевые слова repeat или repeatwhile:

🎉 Copied!

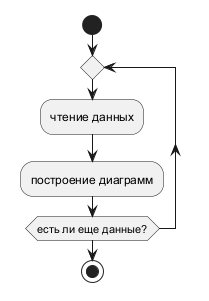

@startuml

start

repeat

  :чтение данных;

  :построение диаграмм;

repeat while (есть ли еще данные?)

stop

@enduml

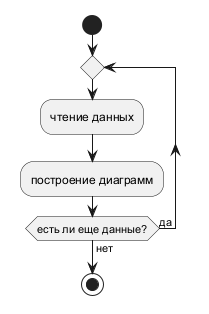

Чтобы добавить подписи к стрелочкам после проверки условия, нужно использовать следующую конструкцию:

🎉 Copied!

@startuml

start

repeat

  :чтение данных;

  :построение диаграмм;

repeat while (есть ли еще данные?) is (да) not (нет)

stop

@enduml

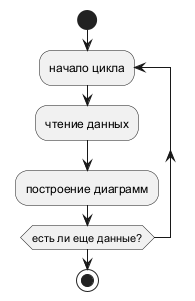

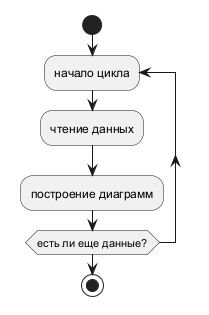

Можно превратить начало цикла в полноценное действие, если после ключевого слова repeat в той же строке указать это действие при помощи конструкции:действие;

🎉 Copied!

@startuml

start

repeat :начало цикла;

  :чтение данных;

  :построение диаграмм;

repeat while (есть ли еще данные?)

stop

@enduml

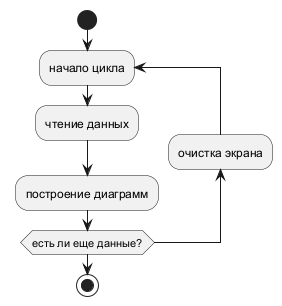

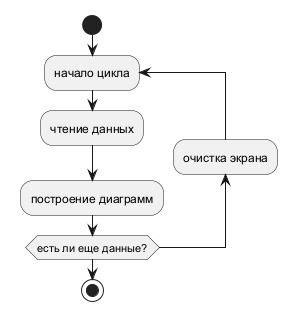

Чтобы добавить к циклу обратное действие, используйте ключевое слово backward и сразу в той же строке укажите это действие при помощи конструкции:действие;

🎉 Copied!

@startuml

start

repeat :начало цикла;
  :чтение данных;
  :построение диаграмм;
backward :очистка экрана;
repeat while (есть ли еще данные?)

stop

@enduml

*[Ref. QA-5826]*

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

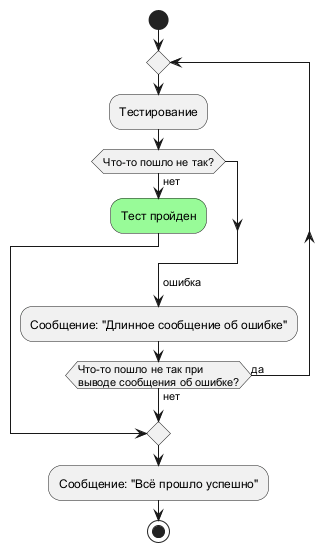

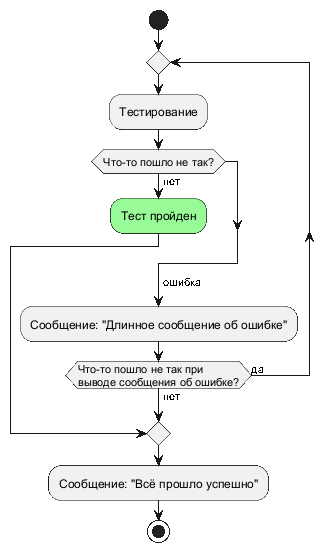

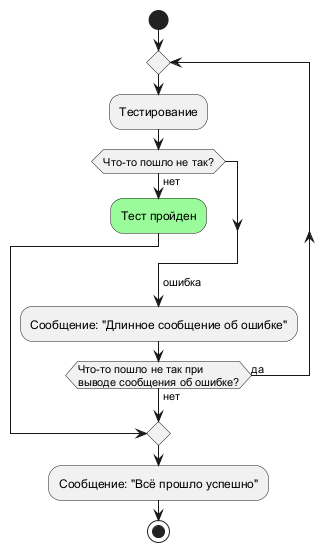

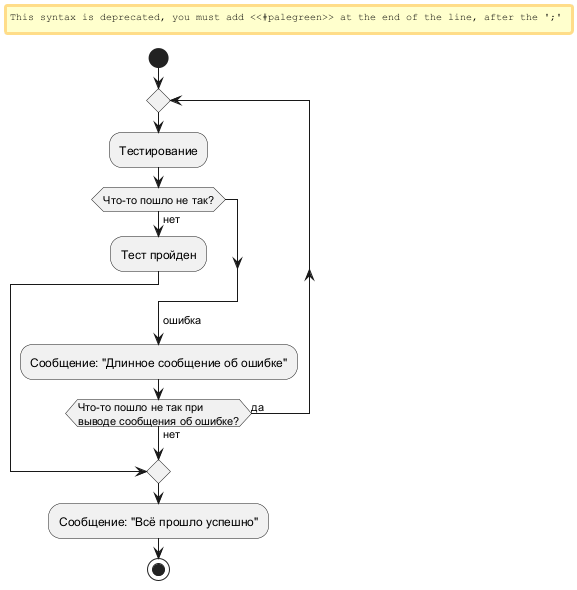

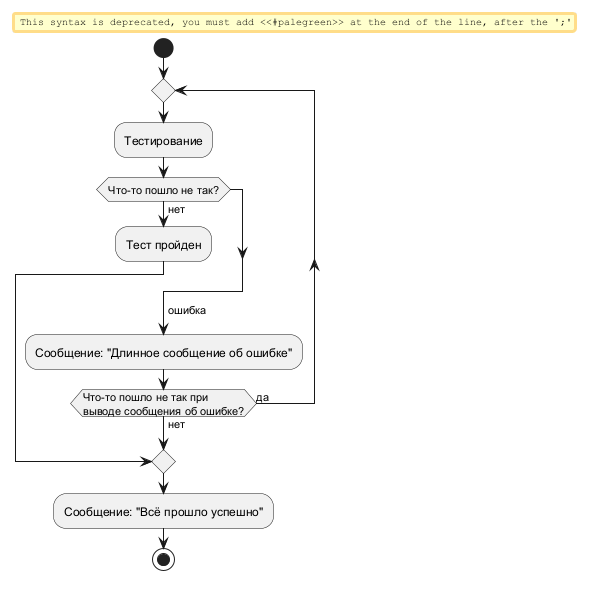

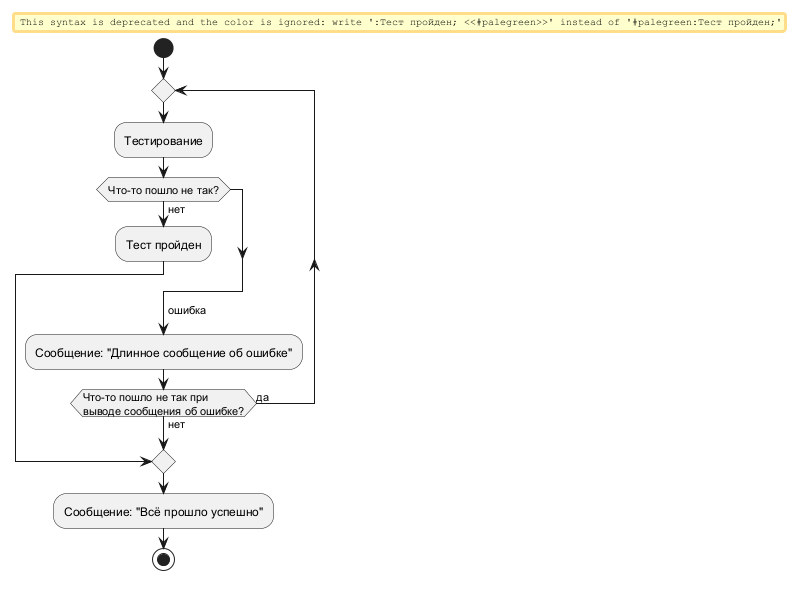

Прерывание цикла repeat при помощи ключевого слова break

Чтобы прервать цикл после определенного действия, нужно использовать ключевое слово break

🎉 Copied!

@startuml

start

repeat

  :Тестирование;

    if (Что-то пошло не так?) then (нет)
      #palegreen :Тест пройден;
      break
    endif

    ->ошибка;

    :Сообщение: "Длинное сообщение об ошибке";

repeat while (Что-то пошло не так при\nвыводе сообщения об ошибке?) is (да) not (нет)

:Сообщение: "Всё прошло успешно";

stop

@enduml

[Ref. QA-6105]

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

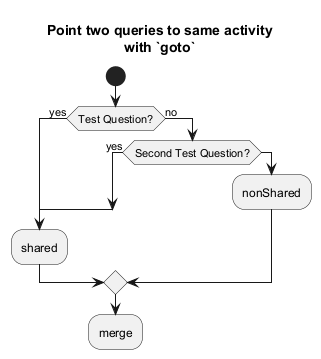

Обработка Goto и меток [label, goto]

⚠ В настоящее время это только экспериментальный вариант 🚧

Для обозначения обработки goto можно использовать ключевые слова label и goto, причем:

🎉 Copied!

@startuml
title Point two queries to same activity\nwith `goto`
start
if (Test Question?) then (yes)
'space label only for alignment
label sp_lab0
label sp_lab1
'real label
label lab
:shared;
else (no)
if (Second Test Question?) then (yes)
label sp_lab2
goto sp_lab1
else
:nonShared;
endif
endif
:merge;
@enduml

[ссылка на QA-15026, QA-12526 и первоначально QA-1626]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Повторяющийся цикл while (с проверкой условия в начале цикла)

Для организации цикла с проверкой условия в начале используйте ключевые слова while и end while.

🎉 Copied!

@startuml

start

while (данные доступны?)
  :чтение данных;
  :построение диаграммы;
endwhile

stop

@enduml

Чтобы добавить пояснения на стрелочки после проверки условия, нужно использовать следующую конструкцию:

  while (условие) is ( пояснениеКогдаУспешно )
    ...
  endwhile ( пояснениеКогдаНеУспешно )

Пример:

🎉 Copied!

@startuml

while (данные доступны?) is (да)

  :чтение данных;
  :построение диаграммы;

endwhile (нет)

:окончание работы;

@enduml

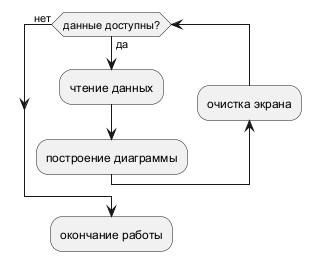

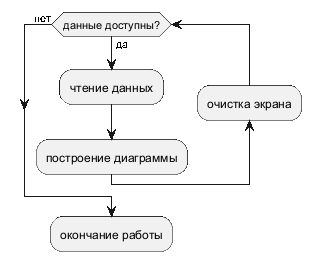

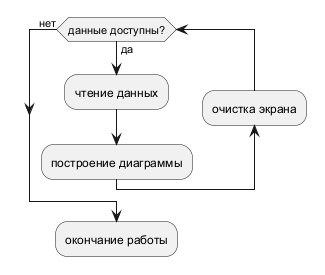

Чтобы добавить к циклу обратное действие, используйте ключевое слово backward и сразу в той же строке укажите это действие при помощи конструкции :действие;

🎉 Copied!

@startuml

while (данные доступны?) is (да)

  :чтение данных;
  :построение диаграммы;

  backward :очистка экрана;
endwhile (нет)

:окончание работы;

@enduml

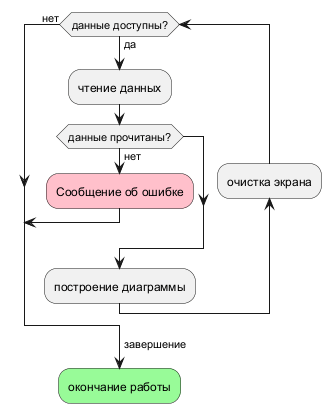

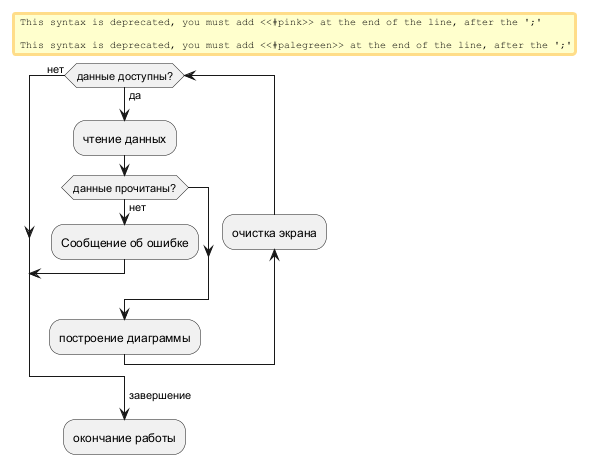

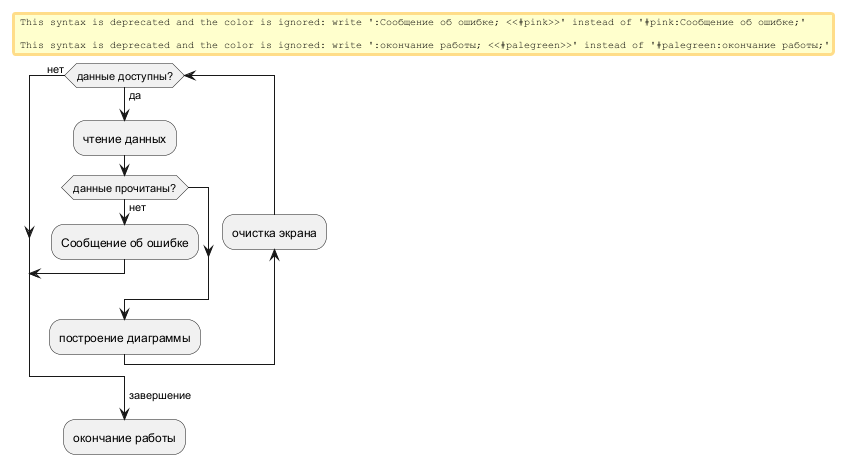

Чтобы прервать выполнение цикла, используйте ключевое слово break:

🎉 Copied!

@startuml

while (данные доступны?) is (да)

  :чтение данных;

  if (данные прочитаны?) then (нет)
    #pink :Сообщение об ошибке;
    break
  endif

  :построение диаграммы;

  backward :очистка экрана;
endwhile (нет)

->завершение;

#palegreen :окончание работы;

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Распаралелливание активности [ режим многопоточности: fork, fork again, end fork и merge ]

Для разделения одной активности на несколько паралелльных активностей можно использовать режим многопоточности. Для этого необходимо использовать ключевые слова: fork, fork again и end fork или end merge.

(Также для этих целей можно использовать режим разделения (split), который будет рассмотрен более подробно ниже).

Простой режим многопоточности

🎉 Copied!

@startuml
start
fork
  :Действие 1;
fork again
  :Действие 2;
end fork
stop
@enduml

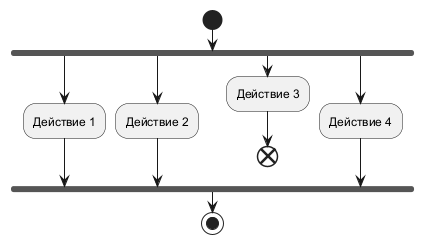

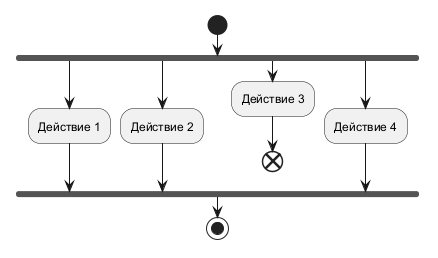

🎉 Copied!

@startuml
start
fork
  :Действие 1;
fork again
  :Действие 2;
fork again
  :Действие 3;
  end
fork again
  :Действие 4;
end fork
stop
@enduml

Режим многопоточности с объединением потоков в конце

🎉 Copied!

@startuml
start
fork
  :Действие 1;
fork again
  :Действие 2;
end merge
stop
@enduml

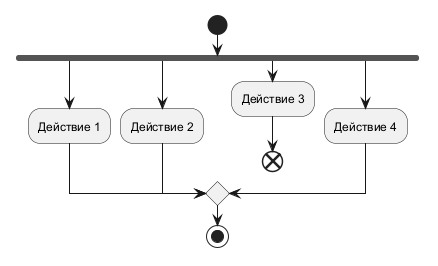

🎉 Copied!

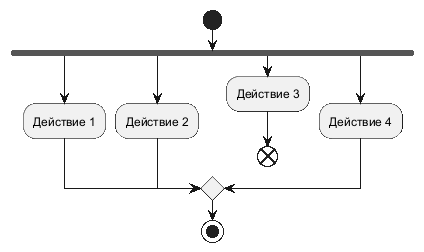

@startuml
start
fork
  :Действие 1;
fork again
  :Действие 2;
fork again
  :Действие 3;
  end
fork again
  :Действие 4;
end merge
stop
@enduml

[Ref. QA-13731]

Размещение комментария при возвращении к однопоточному режиму (реализация синтакиса UML):

🎉 Copied!

@startuml
start
fork
  :Действие A;
fork again
  :Действие B;
end fork {или}
stop
@enduml

🎉 Copied!

@startuml
start
fork
  :Действие A;
fork again
  :Действие B;
end fork {и}
stop
@enduml

[Ref. QA-5346]

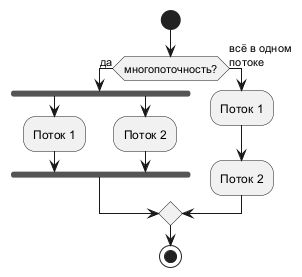

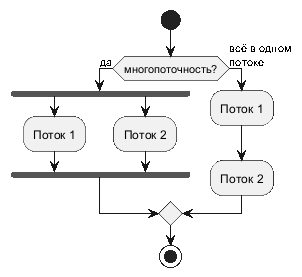

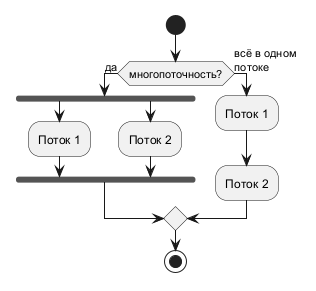

Еще один пример

🎉 Copied!

@startuml

start

if (многопоточность?) then (да)
  fork
    :Поток 1;
  fork again
    :Поток 2;
  end fork
else (всё в одном\nпотоке)
  :Поток 1;
  :Поток 2;
endif

stop

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

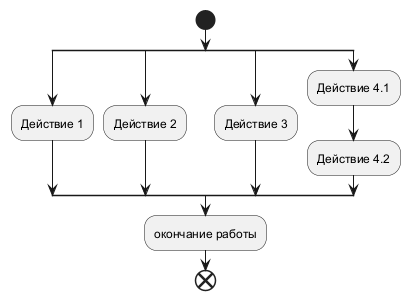

Распараллеливание активности [ режим разделения: split, split again и end split ]

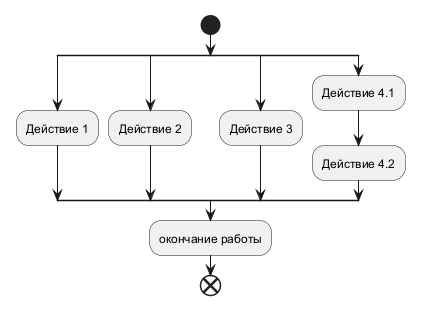

Разделение

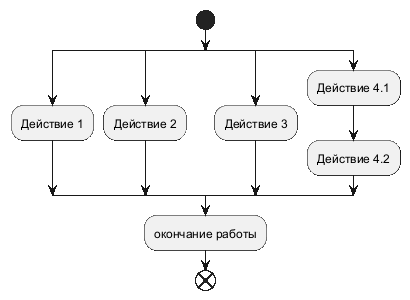

Чтобы распараллелить активность на несколько одновременно идущих активностей, можно также использовать режим разделения. Для этого неоходимо использовать следующие ключевые слова: split, split again и end split.

🎉 Copied!

@startuml
start
split
   :Действие 1;
split again
   :Действие 2;
split again
   :Действие 3;
split again
   :Действие 4.1;
   :Действие 4.2;
end split
:окончание работы;
end
@enduml

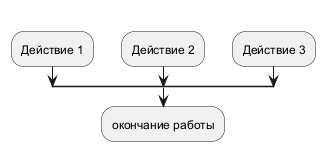

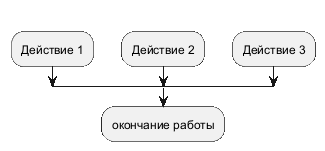

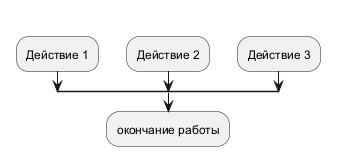

Несколько входов

При помощи режима разделения можно изобразить несколько независимых начальных действий. Для этого необходимо организовать распараллеливание активности на несколько параллельных и при этом скрыть входные стрелочки при помощи добавления конструкции -[hidden]-> перед каждой активностью:

🎉 Copied!

@startuml
split
   -[hidden]->
   :Действие 1;
split again
   -[hidden]->
   :Действие 2;
split again
   -[hidden]->
   :Действие 3;
end split
:окончание работы;
@enduml

Более сложный пример:

🎉 Copied!

@startuml
split
   -[hidden]->
   :Действие 1;
  ->вар1;
split again
   -[hidden]->
   :Действие 2.1;
   :Действие 2.2;
  ->вар2;
split again
   -[hidden]->
   (Х)
  ->вар3;
end split
:окончание работы;
@enduml

[Ref. QA-8662]

Несколько выходов

Таким же образом можно организовать несколько параллельно завершаемых действий. Для этого после каждого такого действия нужно указать ключевые слова kill или detach:

🎉 Copied!

@startuml
start
split
   :Действие 1;
   kill
split again
   :Действие 2;
   detach
split again
   :Действие 3;
   kill
end split
@enduml

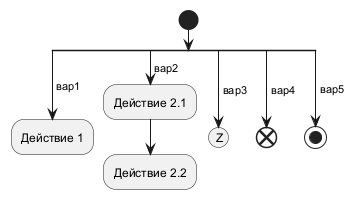

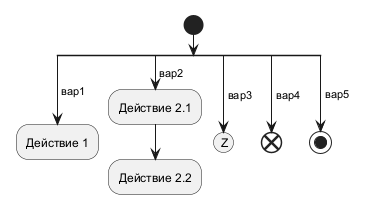

Более сложный пример:

🎉 Copied!

@startuml
start
split
  ->вар1;
   :Действие 1;
   kill
split again
  ->вар2;
   :Действие 2.1;
   :Действие 2.2;
   detach
split again
  ->вар3;
   (Z)
   detach
split again
  ->вар4;
   end
split again
  ->вар5;
   stop
end split
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

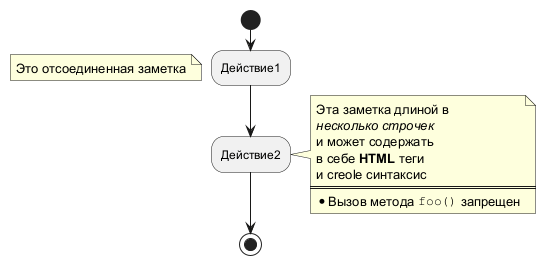

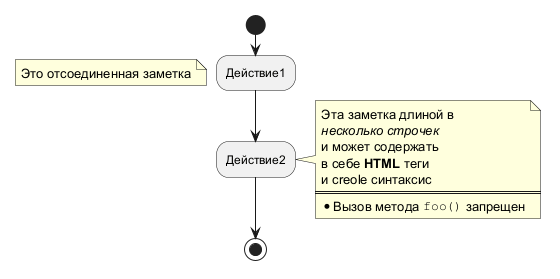

Заметки

На диаграмму активностей (также, как и на остальные диаграммы) можно добавлять заметки.

Текст внутри заметок можно дополнительно форматировать используя creole и HTML синтаксис.

По умолчанию создаются заметки, которые явно указыавют на элемент, которй был объявлен непосредственно перед объявлением заметки. Чтобы создать отсоединенную заметку, нужно использовать ключевое слово floating (она по прежнему будет находится рядом с элементом, но у неё не будет "хвостика" указателя).

🎉 Copied!

@startuml

start
:Действие1;
floating note left: Это отсоединенная заметка
:Действие2;
note right
  Эта заметка длиной в
  //несколько строчек//
  и может содержать
  в себе <b>HTML</b> теги
  и creole синтаксис
  ====
  * Вызов метода ""foo()"" запрещен
end note
stop

@enduml

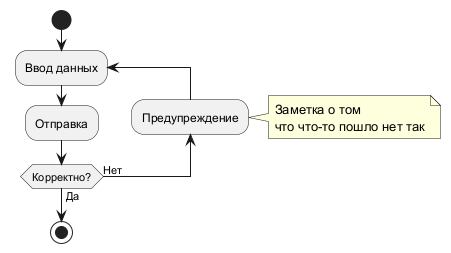

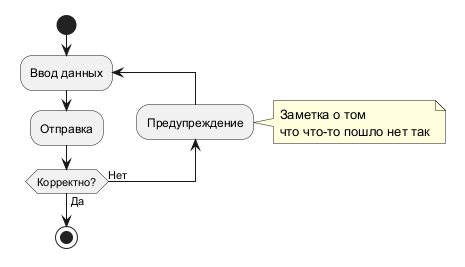

Можно добавлять заметки к обратным действиям в циклах:

🎉 Copied!

@startuml
  start
    repeat :Ввод данных;
    :Отправка;
    backward :Предупреждение;
      note right: Заметка о том\nчто что-то пошло нет так
    repeat while (Корректно?) is (Нет) not (Да)
  stop
@enduml

[Ref. QA-11788]

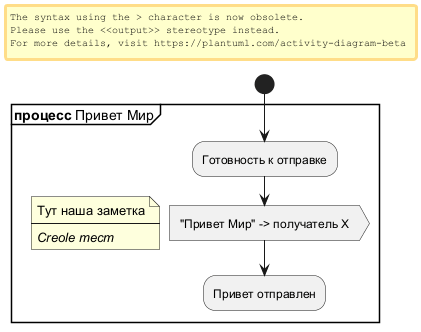

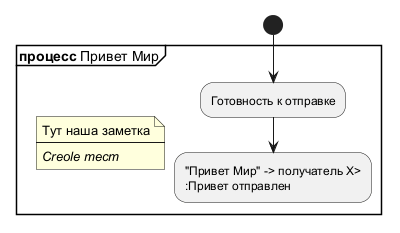

Можно добавлять заметки к разделам:

🎉 Copied!

@startuml
start
partition "**процесс** Привет Мир" {
    note
        Тут наша заметка
        ----
        //Creole тест//
    end note
    :Готовность к отправке;
    :"Привет Мир" -> получатель Х>
    :Привет отправлен;
}
@enduml

[Ref. QA-2398]

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

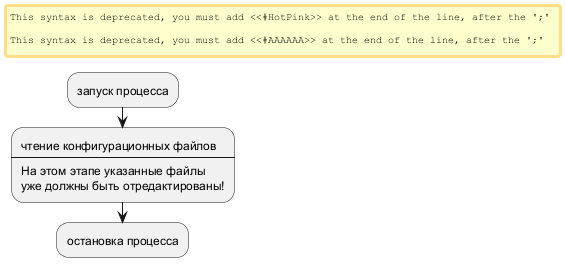

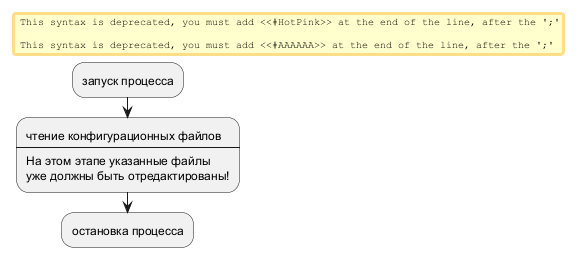

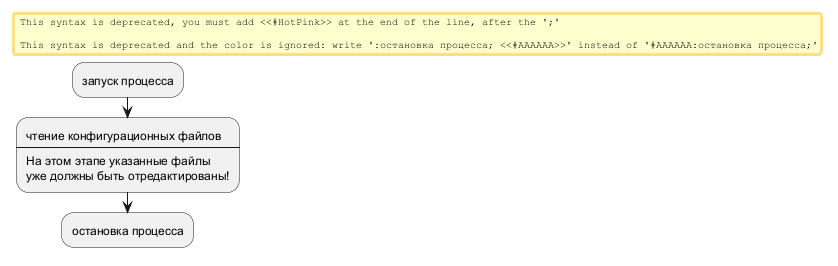

Цвета

Можно задавать цвета для активностей

🎉 Copied!

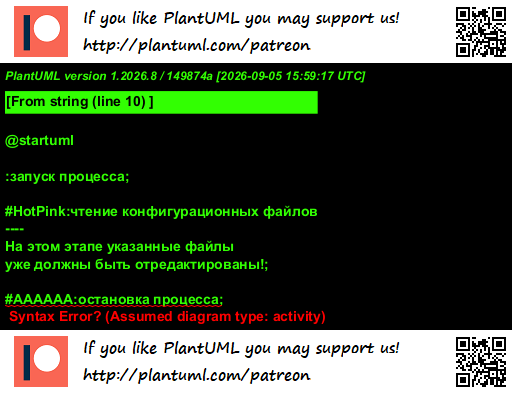

@startuml

:запуск процесса;

#HotPink:чтение конфигурационных файлов
----
На этом этапе указанные файлы
уже должны быть отредактированы!;

#AAAAAA:остановка процесса;

@enduml

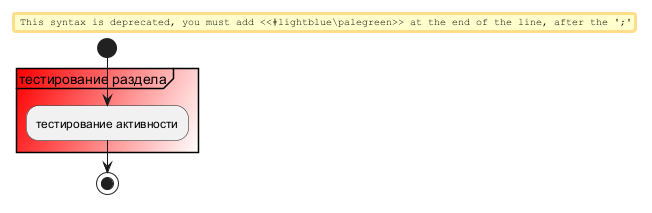

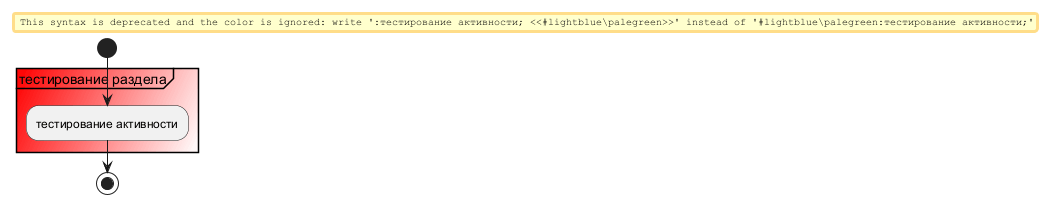

Также можно задавать заливку градиентом:

🎉 Copied!

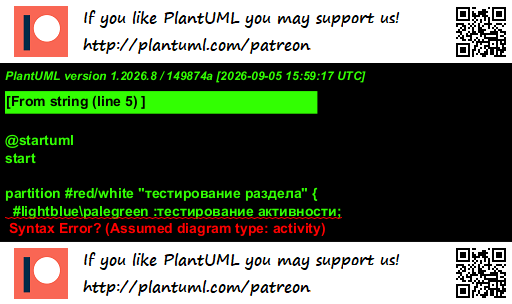

@startuml
start

partition #red/white "тестирование раздела" {
  #lightblue\palegreen :тестирование активности;
}

stop
@enduml

[Ref. QA-4906]

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Линии вместо стрелок

Можно превратить все стрелки на диаграмме в линии, если указать команду skinparam ArrowHeadColor none в начале диаграммы.

🎉 Copied!

@startuml
  skinparam ArrowHeadColor none
  start
    :Привет Мир!;
    :Какое-то дейстиве в
     несколько **строчек**;
  stop
@enduml

🎉 Copied!

@startuml
  skinparam ArrowHeadColor none
  start
    repeat :Ввод данных;
    :Отправка;
    backward :Предупреждение;
    repeat while (Коректно?) is (Нет) not (Да)
  stop
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Изменение цвета и стиля стрелок (синтаксис квадратных скобочек)

Явно объявляя стрелку и указывая для неё дополнительные параметры, можно управлять отображением стрелок между элементами диаграммы.

Стиль линий

Можно задавать различные стили отображения линий при помощи следующей конструкции: где типЛинии может принимать значения:

Заметки на линиях

Можно добавлять текстовые подписи к линиям, используя следующую конструкцию:

Цвет линий

Можно задавать цвет линий при помощи следующей конструкции: где цветЛинии может принимать текстовые обозначения цветов или их числовое представление.

Полный синтаксис

Можно смешивать все указанные выше параметры, следующим образом:

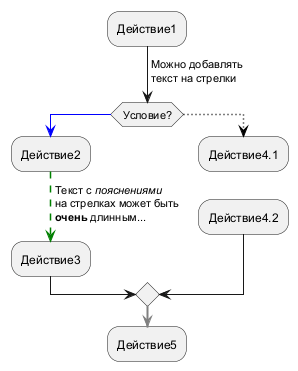

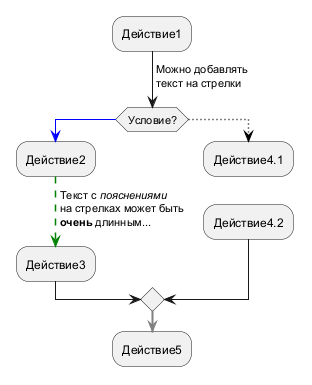

Комплексный пример

🎉 Copied!

@startuml
:Действие1;
-> Можно добавлять\nтекст на стрелки;
if (Условие?) then
  -[#blue]->
  :Действие2;
  -[#green,dashed]-> Текст с //пояснениями//
  на стрелках может быть
  **очень** длинным...;
  :Действие3;
else
  -[#black,dotted]->
  :Действие4.1;
  -[hidden]->
  :Действие4.2;
endif
-[#gray,bold]->
:Действие5;
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Simple colored arrow [link]

You can use simple colored arrow with the link keyword.

🎉 Copied!

@startuml
:a;
link #blue
:b;
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

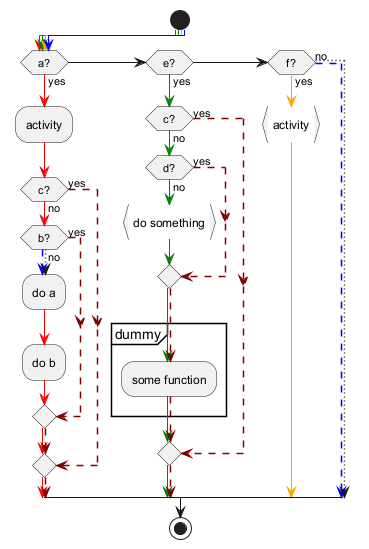

Multiple colored arrow

You can use multiple colored arrow.

🎉 Copied!

@startuml
skinparam colorArrowSeparationSpace 1
start
-[#red;#green;#orange;#blue]->
if(a?)then(yes)
-[#red]->
:activity;
-[#red]->
if(c?)then(yes)
-[#maroon,dashed]->
else(no)
-[#red]->
if(b?)then(yes)
-[#maroon,dashed]->
else(no)
-[#blue,dashed;dotted]->
:do a;
-[#red]->
:do b;
-[#red]->
endif
-[#red;#maroon,dashed]->
endif
-[#red;#maroon,dashed]->
elseif(e?)then(yes)
-[#green]->
if(c?)then(yes)
-[#maroon,dashed]->
else(no)
-[#green]->
if(d?)then(yes)
-[#maroon,dashed]->
else(no)
-[#green]->
:do something; <<continuous>>
-[#green]->
endif
-[#green;#maroon,dashed]->
partition dummy {
:some function;
}
-[#green;#maroon,dashed]->
endif
-[#green;#maroon,dashed]->

elseif(f?)then(yes)
-[#orange]->
:activity; <<continuous>>
-[#orange]->
else(no)
-[#blue,dashed;dotted]->
endif
stop
@enduml

[Ref. QA-4411]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Коннектор

Можно добавлять на диаграмму специальный элемент - коннектор. Для этого необходимо использовать круглые скобки. Чтобы убрать связь между двумя коннекторами, нужно использовать ключевое слово detach.

🎉 Copied!

@startuml
start

:Некоторое действие;

(A)

detach

(A)

:Следующее действие;
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

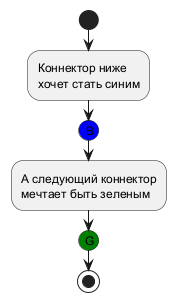

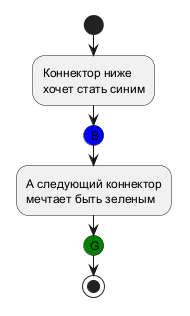

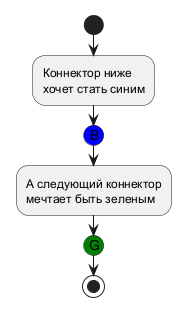

Цвет коннектора

Можно указать цвет для коннектора.

🎉 Copied!

@startuml
start

:Коннектор ниже
хочет стать синим;

#blue:(B)

:А следующий коннектор
мечтает быть зеленым;

#green:(G)

stop
@enduml

[Ref. QA-10077]

*[Ref. [QA-19975](https://forum.plantuml.net/19975/please-provide-change-background-connectors-activity-diagrams?show=19976#a19976)]*
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Объединение (группировка) активностей

Можно объединять (группировать) активности на диаграмме используя: отличаются эти варианты только внешним видом (а для group еще немного другим синтаксисом записи и отсутствием возможности задавать цвет).

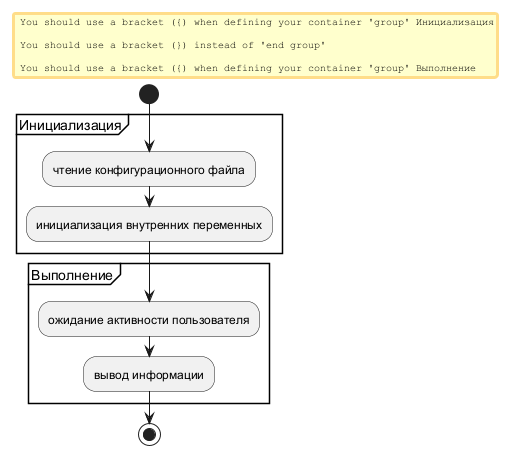

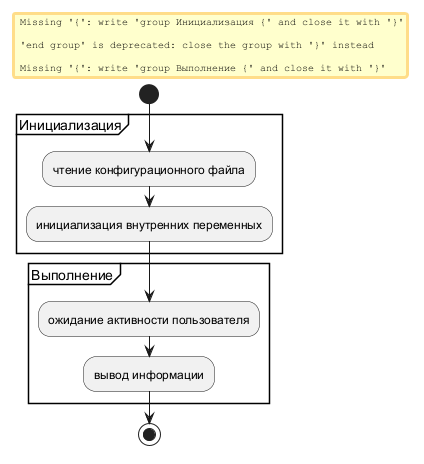

Группы

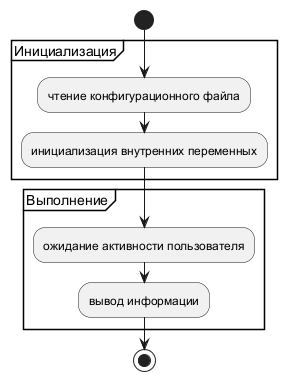

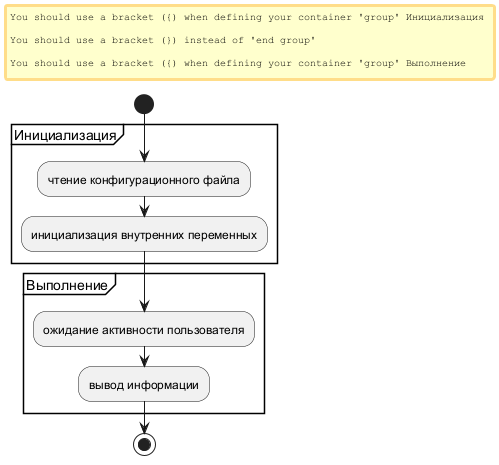

Итак, можно объединять активности используя группы:

group НазваниеГруппы
  .. объединяемые активности ..
end group

🎉 Copied!

@startuml
start

group Инициализация
    :чтение конфигурационного файла;
    :инициализация внутренних переменных;
end group
group Выполнение
    :ожидание активности пользователя;
    :вывод информации;
end group

stop
@enduml

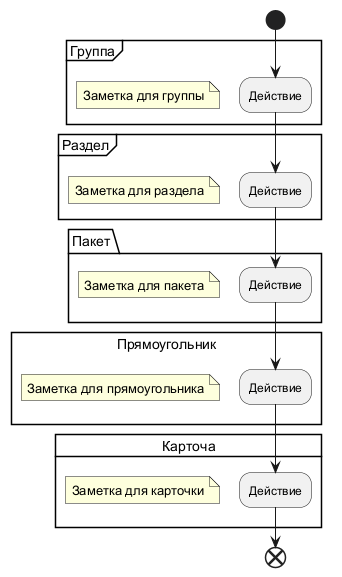

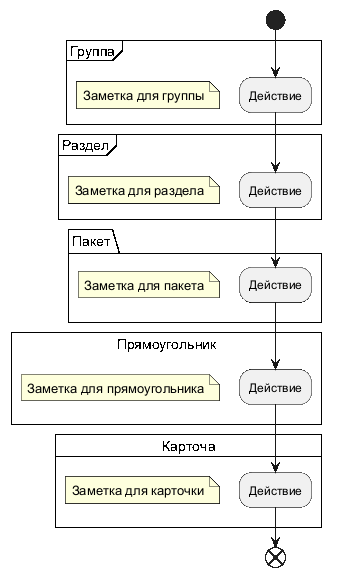

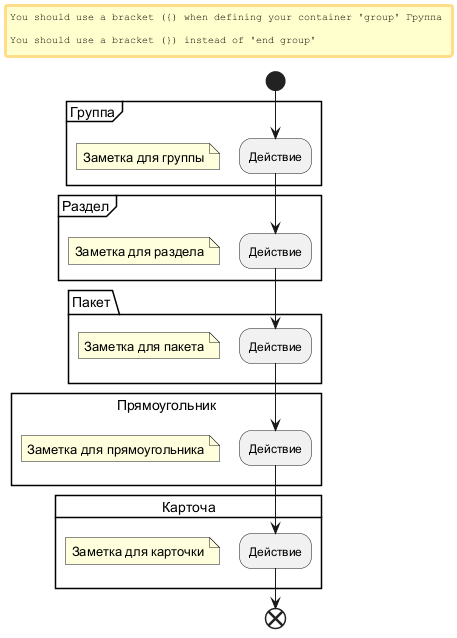

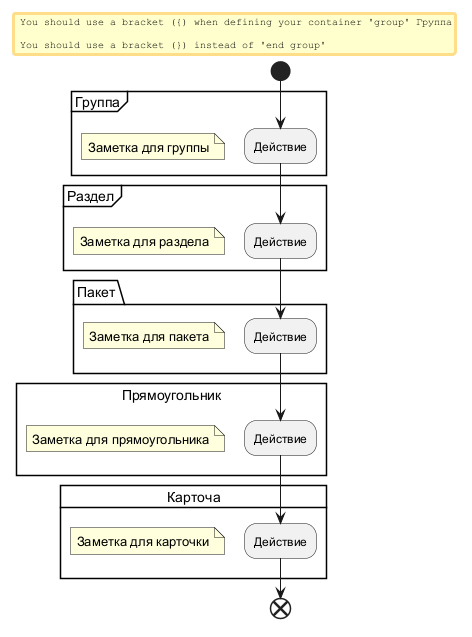

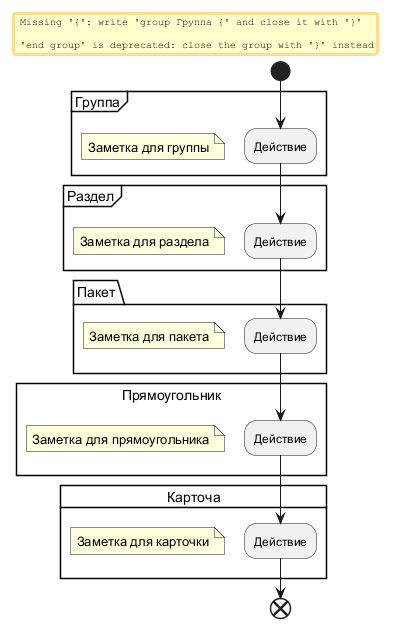

Разделы, Пакеты, Прямоугольники и Карточки

Также, можно объединять активности используя Разделы, Пакеты, Прямоугольники и Карточки. Синтаксис у всех этих вариантов одинаковый, отличие состоит только в форме отображения.

partition/package/rectangle/card [#цвет] Название {
  .. объединяемые активности ..
}

🎉 Copied!

@startuml
start

group Группа
  :Действие;
end group
floating note: Заметка для группы

partition Раздел {
  :Действие;
}
floating note: Заметка для раздела

package Пакет {
  :Действие;
}
floating note: Заметка для пакета

rectangle Прямоугольник {
  :Действие;
}
floating note: Заметка для прямоугольника

card Карточа {
  :Действие;
}
floating note: Заметка для карточки

end
@enduml

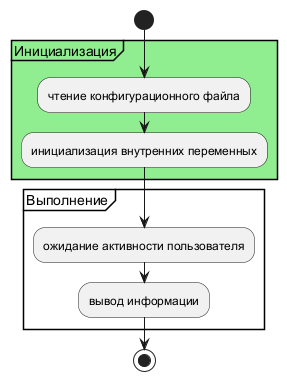

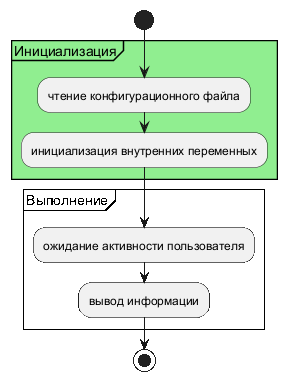

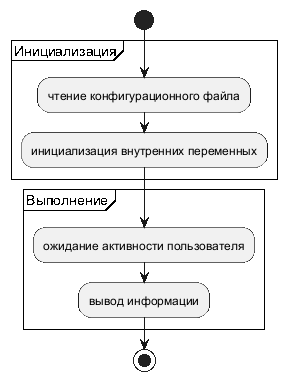

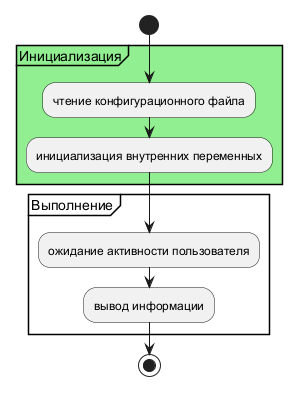

Для Разделов, Пакетов, Прямоугольников и Карточек можно задавать цвет отображения (для Групп этого сделать нельзя):

🎉 Copied!

@startuml
start

partition #lightGreen Инициализация {
    :чтение конфигурационного файла;
    :инициализация внутренних переменных;
}

partition Выполнение {
    :ожидание активности пользователя;
    :вывод информации;
}

stop
@enduml

[Ref. QA-2793]

Также, в названиях можно использовать гиперссылки:

🎉 Copied!

@startuml
start
partition "[[http://plantuml.com имя_раздела]]" {
    :см документацию на [[http://plantuml.com сайте plantuml]];
    :тестирование диаграммы;
}
end
@enduml

[Ref. QA-542]

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

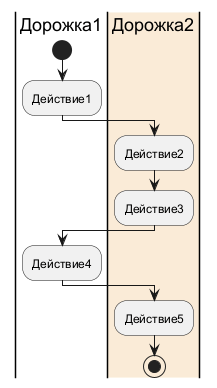

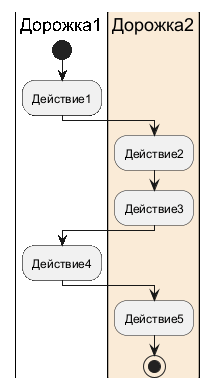

Дорожки

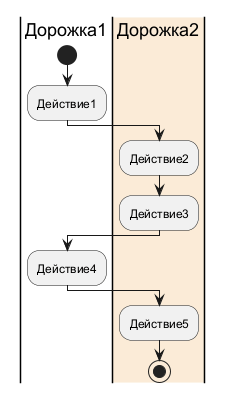

Можно задать дорожки используя символ |. Также для задаваемых дорожек можно задавать цвета.

🎉 Copied!

@startuml

|Дорожка1|
start
:Действие1;

|#AntiqueWhite|Дорожка2|
:Действие2;
:Действие3;

|Дорожка1|
:Действие4;

|Дорожка2|
:Действие5;
stop

@enduml

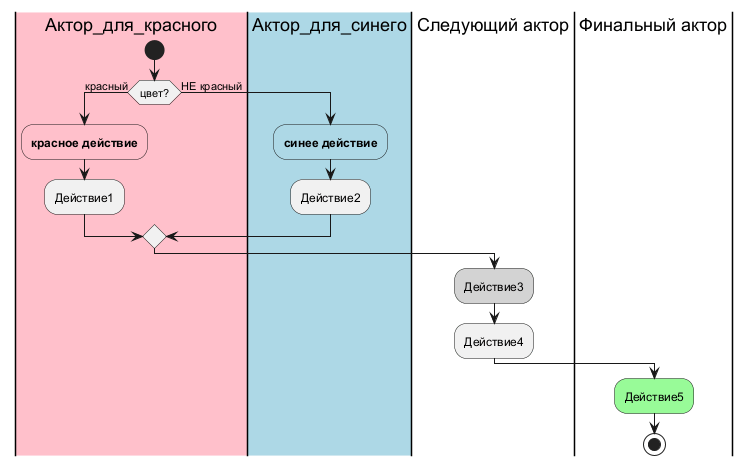

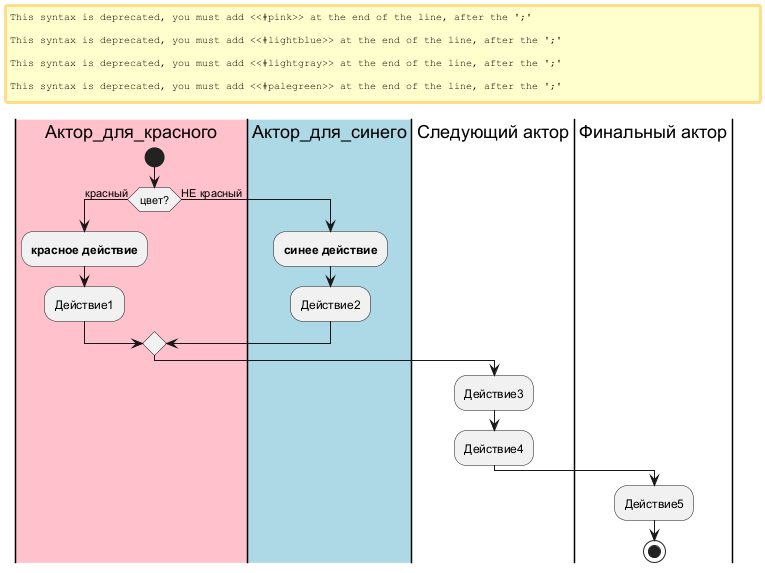

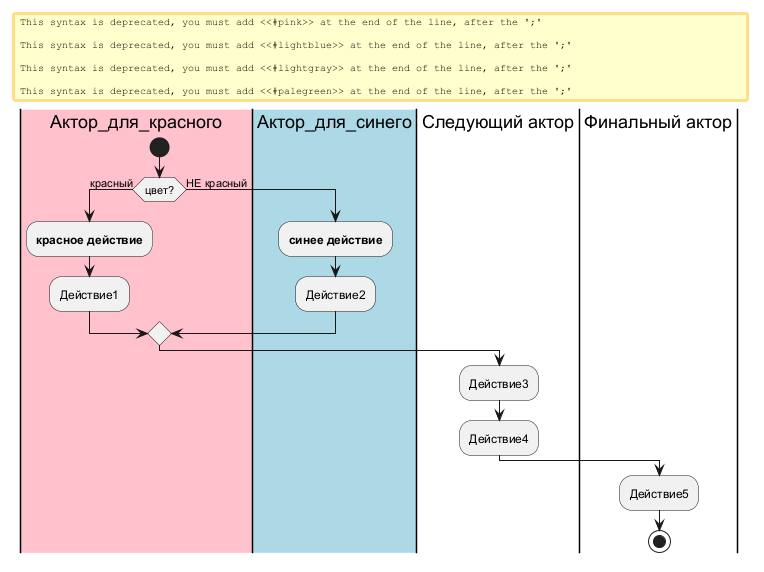

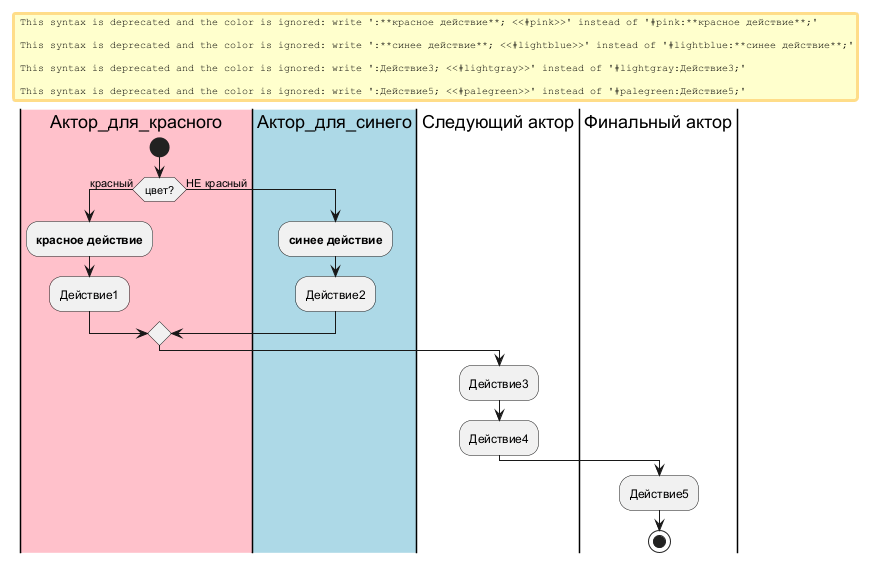

Можно использовать дорожки вместе с Условиями и Циклами.

🎉 Copied!

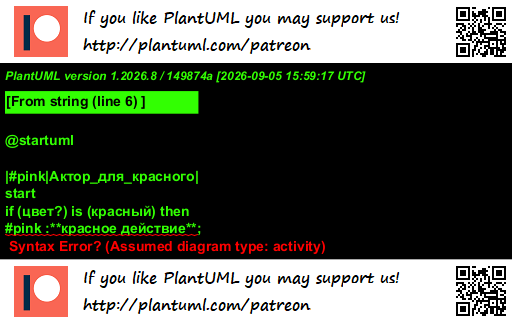

@startuml

|#pink|Актор_для_красного|
start
if (цвет?) is (красный) then
#pink :**красное действие**;
:Действие1;
else (НЕ красный)

|#lightblue|Актор_для_синего|
#lightblue :**синее действие**;
:Действие2;
endif

|Следующий актор|
#lightgray :Действие3;
:Действие4;

|Финальный актор|
#palegreen :Действие5;
stop

@enduml

Также, для того, чтобы каждый раз не писать длинное имя Дорожки, можно задать для дорожки короткое имя и далее использовать везде его. Сделать это можно используя ключевое слово alias при первом определении Дорожки:

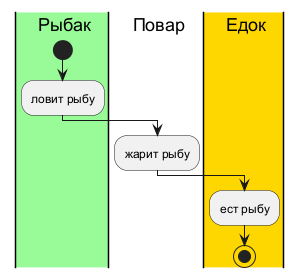

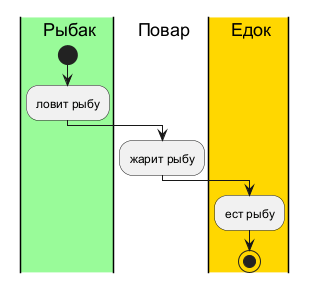

🎉 Copied!

@startuml

|#palegreen|Р| Рыбак

|П| Повар

|#gold|Е| Едок

|Р|
start
:ловит рыбу;

|П|
:жарит рыбу;

|Е|
:ест рыбу;

stop
@enduml

[Ref. QA-2681]

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Прерывание активности

Можно прервать активность (удалить стрелку) используя идентичные по своему действию ключевые слова detach или kill:

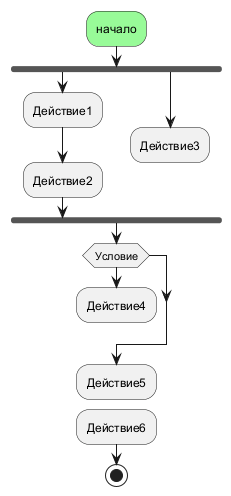

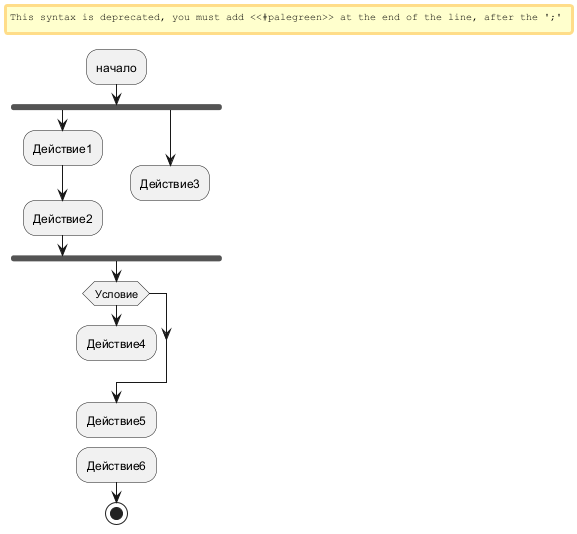

🎉 Copied!

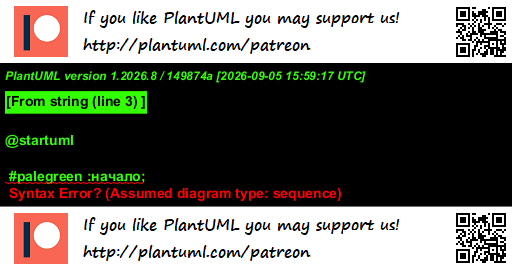

@startuml

 #palegreen :начало;

 fork
   :Действие1;
   :Действие2;

 fork again
   :Действие3;
   detach
 endfork

 if (Условие) then
   :Действие4;
   detach
 endif

 :Действие5;
 detach
 :Действие6;
 stop
@enduml

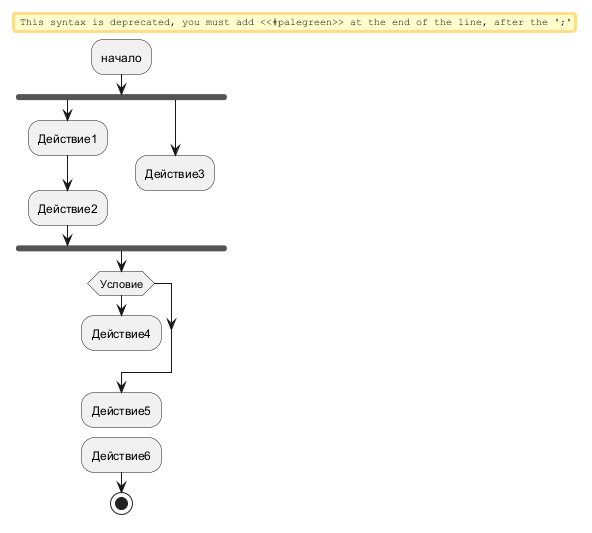

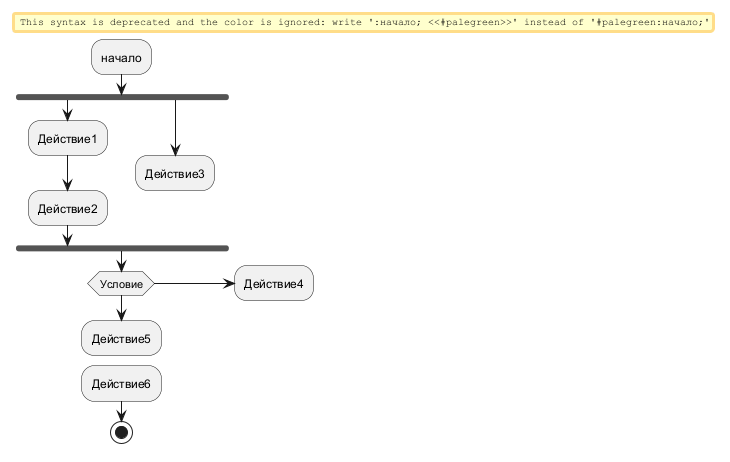

🎉 Copied!

@startuml

 #palegreen :начало;

 fork
   :Действие1;
   :Действие2;

 fork again
   :Действие3;
   kill
 endfork

 if (Условие) then
   :Действие4;
   detach
 endif

 :Действие5;
 detach
 :Действие6;
 stop
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Emoji as action (with icon stereotype)

You can use emoji as action, with the stereotype <<icon>>:

🎉 Copied!

@startuml
while (<:cloud_with_rain:>)
  :<:umbrella:>; <<icon>>
endwhile
-<<icon>><:closed_umbrella:>
@enduml

[Ref. GH-2436]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

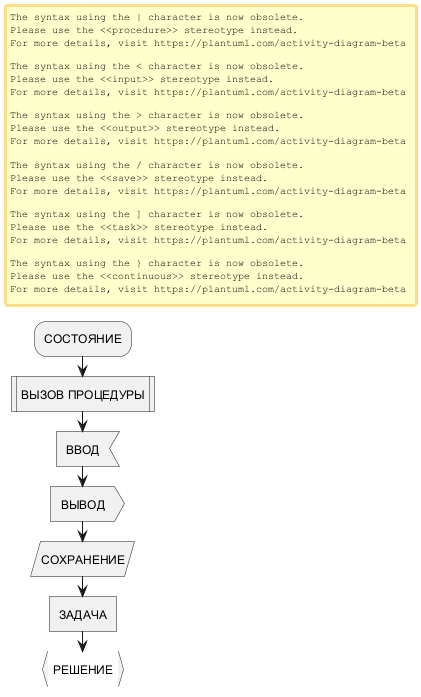

SDL (язык спецификаций с формальной семантикой)

(еще на русский переводится как "язык спецификаций и описаний")

Заменяя символ ;, обозначающий конец описания действия, на символы из списка ниже, можно изменять внешний вид действия. Ниже перечислены доступные варианты с указанием обозначаемых ими типов:

🎉 Copied!

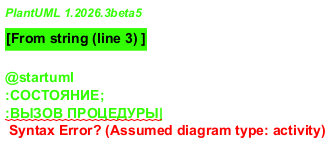

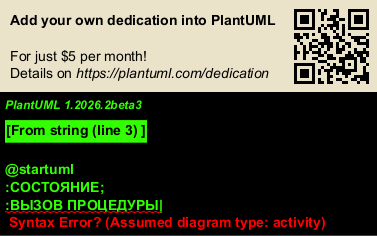

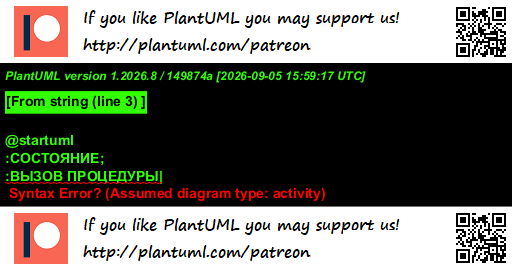

@startuml
:СОСТОЯНИЕ;
:ВЫЗОВ ПРОЦЕДУРЫ|
:ВВОД<
:ВЫВОД>
:СОХРАНЕНИЕ/
:ЗАДАЧА]
:РЕШЕНИЕ}
@enduml

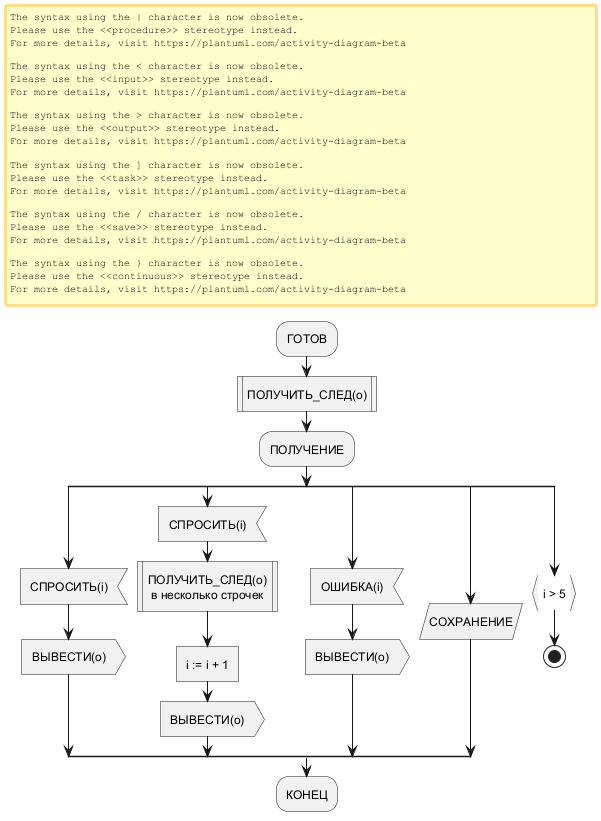

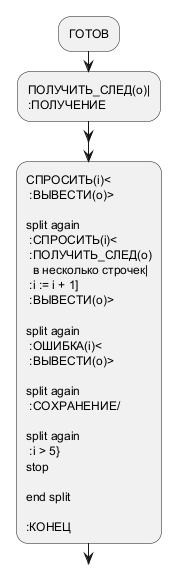

Еще один пример:

🎉 Copied!

@startuml
:ГОТОВ;
:ПОЛУЧИТЬ_СЛЕД(o)|
:ПОЛУЧЕНИЕ;

split
 :СПРОСИТЬ(i)<
 :ВЫВЕСТИ(o)>

split again
 :СПРОСИТЬ(i)<
 :ПОЛУЧИТЬ_СЛЕД(o)
  в несколько строчек|
 :i := i + 1]
 :ВЫВЕСТИ(o)>

split again
 :ОШИБКА(i)<
 :ВЫВЕСТИ(o)>

split again
 :СОХРАНЕНИЕ/

split again
 :i > 5}
stop

end split

:КОНЕЦ;
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

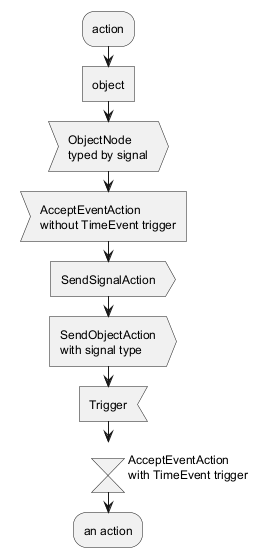

UML (Unified Modeling Language) Shape (with UML stereotype)

Table of UML Shape Name

Name Stereotype syntax
ObjectNode <<object>>
ObjectNode
typed by signal 		<<objectSignal>> or <<object-signal>>
AcceptEventAction
without TimeEvent trigger 		<<acceptEvent>> or <<accept-event>>
AcceptEventAction
with TimeEvent trigger 		<<timeEvent>> or <<time-event>>
SendSignalAction

SendObjectAction
with signal type 		<<sendSignal>> or <<send-signal>>
Trigger <<trigger>>

[Ref. GH-2185]

UML Shape Example using Stereotype

🎉 Copied!

@startuml
:action;
:object; <<object>>

:ObjectNode
typed by signal; <<objectSignal>>

:AcceptEventAction
without TimeEvent trigger; <<acceptEvent>>

:SendSignalAction; <<sendSignal>>

:SendObjectAction
with signal type; <<sendSignal>>

:Trigger; <<trigger>>

:\t\t\t\t\t\tAcceptEventAction
\t\t\t\t\t\twith TimeEvent trigger; <<timeEvent>>
:an action;
@enduml

[Ref. GH-2185, QA-16558, GH-1659]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

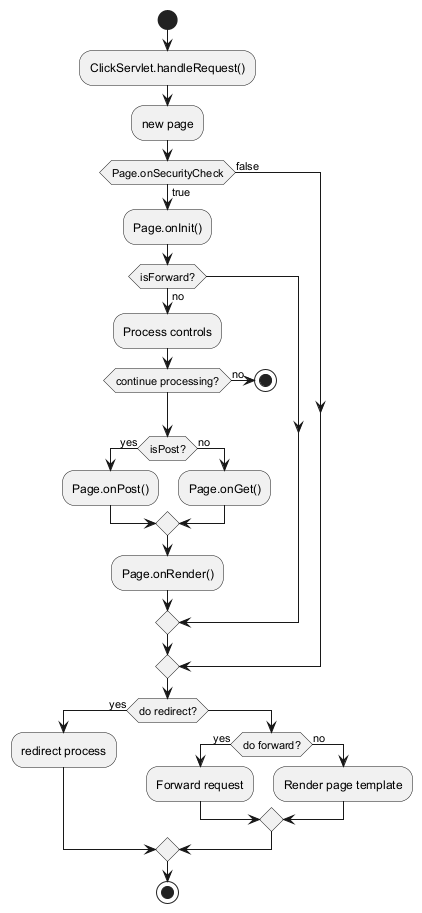

Полноценный пример

🎉 Copied!

@startuml

start
:ClickServlet.handleRequest();
:new page;
if (Page.onSecurityCheck) then (true)
  :Page.onInit();
  if (isForward?) then (no)
    :Process controls;
    if (continue processing?) then (no)
      stop
    endif

    if (isPost?) then (yes)
      :Page.onPost();
    else (no)
      :Page.onGet();
    endif
    :Page.onRender();
  endif
else (false)
endif

if (do redirect?) then (yes)
  :redirect process;
else
  if (do forward?) then (yes)
    :Forward request;
  else (no)
    :Render page template;
  endif
endif

stop

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Condition Style

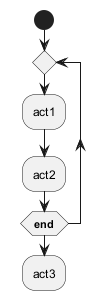

Inside style (by default)

🎉 Copied!

@startuml
skinparam conditionStyle inside
start
repeat
  :act1;
  :act2;
repeatwhile (<b>end)
:act3;
@enduml

🎉 Copied!

@startuml
start
repeat
  :act1;
  :act2;
repeatwhile (<b>end)
:act3;
@enduml

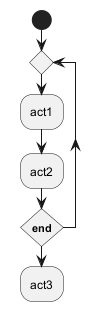

Diamond style

🎉 Copied!

@startuml
skinparam conditionStyle diamond
start
repeat
  :act1;
  :act2;
repeatwhile (<b>end)
:act3;
@enduml

InsideDiamond (or Foo1) style

🎉 Copied!

@startuml
skinparam conditionStyle InsideDiamond
start
repeat
  :act1;
  :act2;
repeatwhile (<b>end)
:act3;
@enduml

🎉 Copied!

@startuml
skinparam conditionStyle foo1
start
repeat
  :act1;
  :act2;
repeatwhile (<b>end)
:act3;
@enduml

[Ref. QA-1290 and #400]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Condition End Style

Diamond style (by default)

🎉 Copied!

@startuml
skinparam ConditionEndStyle diamond
:A;
if (decision) then (yes)
    :B1;
else (no)
endif
:C;
@enduml

🎉 Copied!

@startuml
skinparam ConditionEndStyle diamond
:A;
if (decision) then (yes)
    :B1;
else (no)
    :B2;
endif
:C;
@enduml
@enduml

Horizontal line (hline) style

🎉 Copied!

@startuml
skinparam ConditionEndStyle hline
:A;
if (decision) then (yes)
    :B1;
else (no)
endif
:C;
@enduml

🎉 Copied!

@startuml
skinparam ConditionEndStyle hline
:A;
if (decision) then (yes)
    :B1;
else (no)
    :B2;
endif
:C;
@enduml
@enduml

[Ref. QA-4015]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Using (global) style

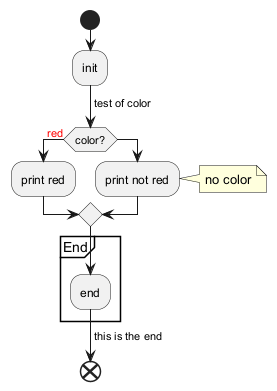

Without style (by default)

🎉 Copied!

@startuml
start
:init;
-> test of color;
if (color?) is (<color:red>red) then
:print red;
else
:print not red;
note right: no color
endif
partition End {
:end;
}
-> this is the end;
end
@enduml

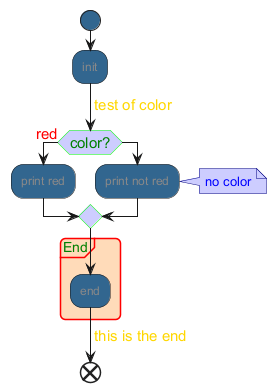

With style

You can use style to change rendering of elements.

🎉 Copied!

@startuml
<style>
activityDiagram {
  BackgroundColor #33668E
  BorderColor #33668E
  FontColor #888
  FontName arial

  diamond {
    BackgroundColor #ccf
    LineColor #00FF00
    FontColor green
    FontName arial
    FontSize 15
  }
  arrow {
    FontColor gold
    FontName arial
    FontSize 15
  }
  partition {
    LineColor red
    FontColor green
    RoundCorner 10
    BackgroundColor PeachPuff
  }
  note {
    FontColor Blue
    LineColor Navy
    BackgroundColor #ccf
  }
}
document {
   BackgroundColor transparent
}
</style>
start
:init;
-> test of color;
if (color?) is (<color:red>red) then
:print red;
else
:print not red;
note right: no color
endif
partition End {
:end;
}
-> this is the end;
end
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Creole on Activity

You can use Creole or HTML Creole on Activity diagram:

🎉 Copied!

@startuml
:Creole:
  wave: ~~wave~~
  bold: **bold**
  italics: //italics//
  monospaced: ""monospaced""
  stricken-out: --stricken-out--
  underlined: __underlined__
  not-underlined: ~__not underlined__
  wave-underlined: ~~wave-underlined~~;
:HTML Creole:
  bold: <b>bold
  italics: <i>italics
  monospaced: <font:monospaced>monospaced
  stroked: <s>stroked
  underlined: <u>underlined
  waved: <w>waved
  green-stroked: <s:green>stroked
  red-underlined: <u:red>underlined
  blue-waved: <w:#0000FF>waved
  Blue: <color:blue>Blue
  Orange: <back:orange>Orange background
  big: <size:20>big;
:Graphic:
  OpenIconic: account-login <&account-login>
  Unicode: This is <U+221E> long
  Emoji: <:calendar:> Calendar
  Image:
  <img:https://plantuml.com/logo3.png>;
@enduml
