Диаграмма последовательности

Диаграммы последовательности в PlantUML полностью описываются текстом. Вы указываете участников и сообщения, которыми они обмениваются, а компоновка, интервалы и стрелки формируются автоматически.

Описание возможностей, доступных для всех типов диаграмм, см. в разделе общие команды.

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Основные примеры

В диаграммах последовательности на языке PlantUML команда -> используется для отображения сообщения между двумя участниками, которые распознаются автоматически, и не обязательно должны быть объявлены заранее.

Используйте команду -->, чтобы изобразить пунктирную линию и повысить читаемость.

Для того, чтобы улучшить читаемость диаграммы, не меняя визуального представления, используйте команды в виде стрелок, которые направлены обратно <- или <--. Однако, обратите внимание на то, что такое утверждение об использовании этих команд справедливо только для диаграмм последовательности. Для других инструментов правила отличаются.

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

Alice -> Bob: Another authentication Request
Alice <-- Bob: Another authentication Response
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Объявление участников

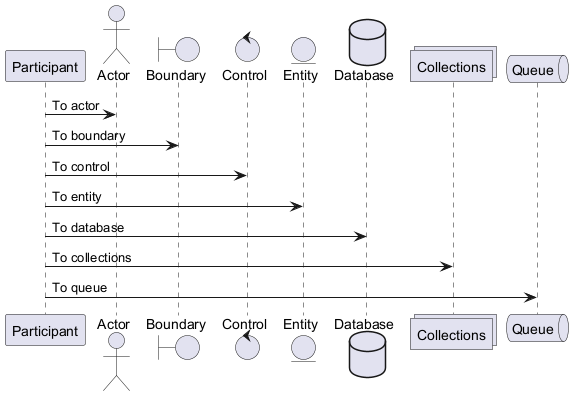

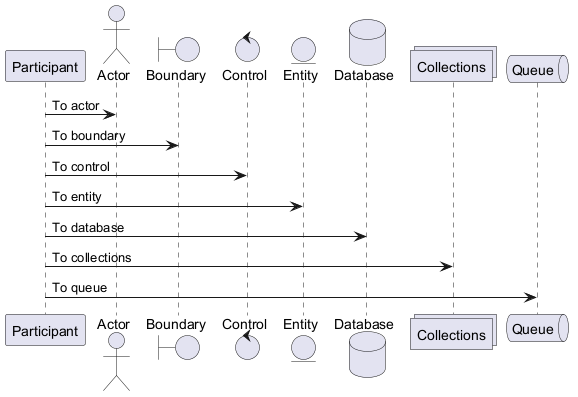

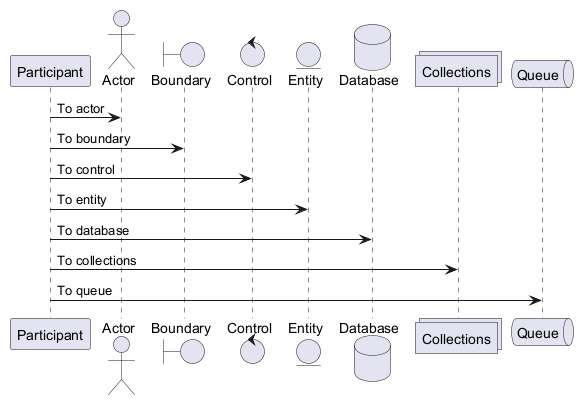

При использовании ключевого слова participant возможно получить больший контроль над отображением участников.

Порядок перечисления участников задаёт также пороядок отображения участников по умолчанию.

Использование других ключевых слов (отличных от participant) позволяет изменить форму представления (отображения) участника:

🎉 Copied!

@startuml
participant Participant as Foo
actor       Actor       as Foo1
boundary    Boundary    as Foo2
control     Control     as Foo3
entity      Entity      as Foo4
database    Database    as Foo5
collections Collections as Foo6
queue       Queue       as Foo7
Foo -> Foo1 : To actor
Foo -> Foo2 : To boundary
Foo -> Foo3 : To control
Foo -> Foo4 : To entity
Foo -> Foo5 : To database
Foo -> Foo6 : To collections
Foo -> Foo7 : To queue
@enduml

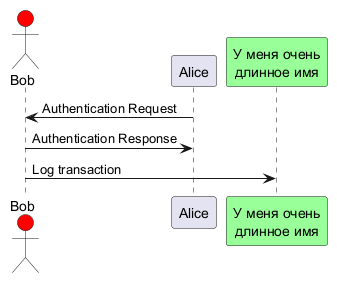

Возможно переименовать участника используя ключевое слово as.

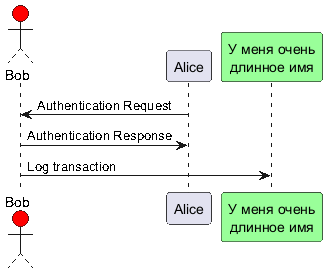

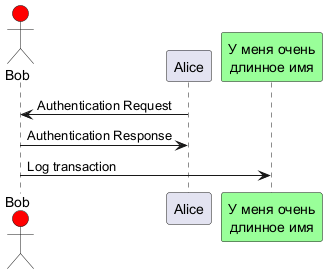

Также возможно изменить цвет фона участника.

🎉 Copied!

@startuml
actor Bob #red
' Единственная разница между actor
' и participant - это разная форма отображения
participant Alice
participant "У меня очень\nдлинное имя" as L #99FF99
/' Эта строчка будет обозначать тоже самое:
   participant L as "У меня очень\nдлинное имя"  #99FF99
  '/

Alice->Bob: Authentication Request
Bob->Alice: Authentication Response
Bob->L: Log transaction
@enduml

Возможно изменить порядок следования участников с помощью ключевого слова order.

🎉 Copied!

@startuml
participant Last order 30
participant Middle order 20
participant First order 10
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Объявление участника в многострочной форме

Вы можете объявить участника в многострочной форме.

🎉 Copied!

@startuml
participant Participant [
    =Title
    ----
    ""SubTitle""
]

participant Bob

Participant -> Bob
@enduml

[Ссылка QA-15232]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Использование небуквенных символов в названиях участников

Вы можете использовать кавычки для задания участников. Также Вы можете использовать ключевое слово as для присвоения псевдонимов к этим участникам.

🎉 Copied!

@startuml
Alice -> "Bob()" : Hello
"Bob()" -> "Это что-то\nочень длинное" as Long
' Эта строчка будет обозначать тоже самое:
' "Bob()" -> Long as "Это что-то\nочень длинное"
Long --> "Bob()" : ok
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Сообщения к самому себе

Участник может посылать сообщения сам себе.

Также возможно создание многострочных сообщений, используя \n.

🎉 Copied!

@startuml
Alice -> Alice: Это сигнал к самому себе.\nТакже это является демонстрацией\nмногострочного \nтекста.
@enduml

🎉 Copied!

@startuml
Alice <- Alice: Это сигнал к самому себе.\nТакже это является демонстрацией\nмногострочного \nтекста.
@enduml

[Ref. QA-1361]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Выравнивание текста

Расположение текста относительно стрелки можно указывать как left (лево), right (право) или center (центер) используя слово skinparam sequenceMessageAlign.

Вы также можете использовать direction или reverseDirection для выравнивания текста относительно направления стрелки. Больше подробнестей и примеров можно найти на странице skinparam.

🎉 Copied!

@startuml
skinparam sequenceMessageAlign right
Bob -> Alice : Request
Alice -> Bob : Response
@enduml

Текст ответного сообщения под стрелкой

Вы можете разместить текст ответного сообщения под стрелкой используя команду skinparam responseMessageBelowArrow true.

🎉 Copied!

@startuml
skinparam responseMessageBelowArrow true
Bob -> Alice : дай пять рублей
Bob <- Alice : нет, не дам
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Change Actor style

You can change the actor style from stick man (by default) to:

Stick man (by default)

🎉 Copied!

@startuml
actor Alice
actor Bob
Alice -> Bob : hello
hide footbox
@enduml

Awesome man

🎉 Copied!

@startuml
skinparam actorStyle awesome
actor Alice
actor Bob
Alice -> Bob : hello
hide footbox
@enduml

[Ref. QA-10493]

Hollow man

🎉 Copied!

@startuml
skinparam actorStyle Hollow
actor Alice
actor Bob
Alice -> Bob : hello
hide footbox
@enduml

[Ref. PR#396]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

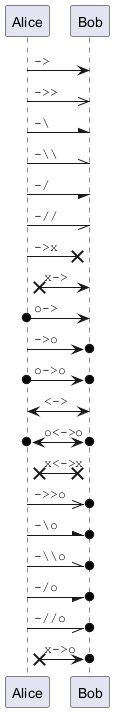

Изменение стиля стрелок

Можно изменить стиль стрелок следующими способами:

🎉 Copied!

@startuml
Bob ->x Alice
Bob -> Alice
Bob ->> Alice
Bob -\ Alice
Bob \\- Alice
Bob //-- Alice

Bob ->o Alice
Bob o\\-- Alice

Bob <-> Alice
Bob <->o Alice
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Изменить цвет стрелок

Вы можете изменить цвет отдельных стрелок, используя следующие правила:

🎉 Copied!

@startuml
Bob -[#red]> Alice : hello
Alice -[#0000FF]->Bob : ok
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Нумерация сообщений в последовательностях

Ключевое слово autonumber используется для автоматической нумерации сообщений.

🎉 Copied!

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response
@enduml

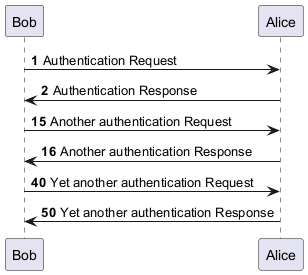

Вы можете обозначить число с которого начнется отсчет autonumber <start>, а также число которое будет использоваться в качестве инкремента autonumber <start> <increment>.

🎉 Copied!

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response

autonumber 15
Bob -> Alice : Another authentication Request
Bob <- Alice : Another authentication Response

autonumber 40 10
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response

@enduml

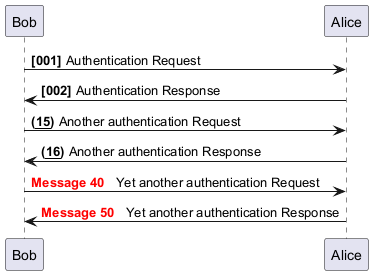

Можно задавать формат чисел, указав его в двойных кавычках.

Форматирование выполнено с использованием класса Java DecimalFormat (0 означает цифру, # означает цифру или ноль если пусто).

При форматировании также можно использовать теги html.

🎉 Copied!

@startuml
autonumber "<b>[000]"
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response

autonumber 15 "<b>(<u>##</u>)"
Bob -> Alice : Another authentication Request
Bob <- Alice : Another authentication Response

autonumber 40 10 "<font color=red><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response

@enduml

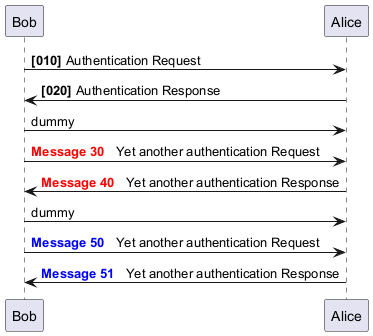

Вы так же можете использовать autonumber stop и autonumber resume <increment> <format> чтобы соотсетственно остановить и продолжить автоматическое нумерование.

🎉 Copied!

@startuml
autonumber 10 10 "<b>[000]"
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response

autonumber stop
Bob -> Alice : dummy

autonumber resume "<font color=red><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response

autonumber stop
Bob -> Alice : dummy

autonumber resume 1 "<font color=blue><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response
@enduml

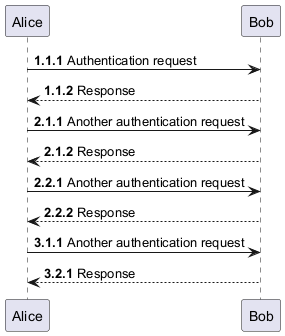

Ваше число, с которого начнется отсчет может быть последовательностью из двух или трех цифр, разделенных знаками ., ;, , или :. Также это могут одновременно два разных знака из этого списка. Например: 1.1.1 или 1.1:1.

Автоматически инкрементируется последняяя цифра из указанной последовательности.

Для того, чтобы инкрементировать первую цифру последовательности, укажите autonumber inc A. Для инкрементирования второй цифры последовательности укажите соответственно autonumber inc B.

🎉 Copied!

@startuml
autonumber 1.1.1
Alice -> Bob: Authentication request
Bob --> Alice: Response

autonumber inc A
'Now we have 2.1.1
Alice -> Bob: Another authentication request
Bob --> Alice: Response

autonumber inc B
'Now we have 2.2.1
Alice -> Bob: Another authentication request
Bob --> Alice: Response

autonumber inc A
'Now we have 3.1.1
Alice -> Bob: Another authentication request
autonumber inc B
'Now we have 3.2.1
Bob --> Alice: Response
@enduml

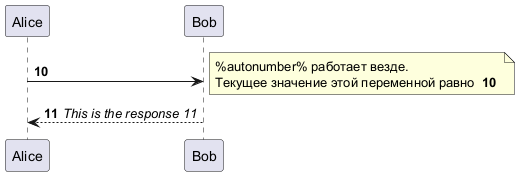

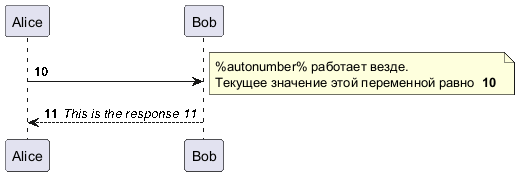

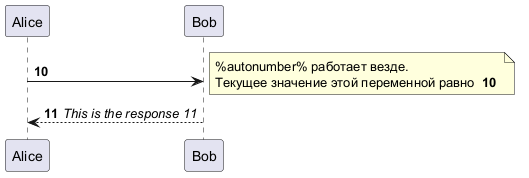

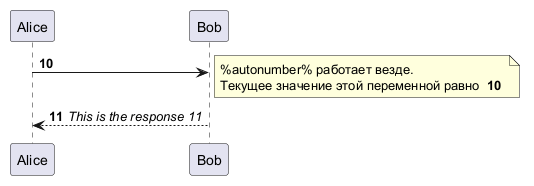

Вы также можете использовать значение autonumber вместе с %autonumber% переменной:

🎉 Copied!

@startuml
autonumber 10
Alice -> Bob
note right
  <U+0025>autonumber<U+0025> работает везде.
  Текущее значение этой переменной равно ** %autonumber% **
end note
Bob --> Alice: //This is the response %autonumber%//
@enduml

[Ref. QA-7119]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Название, Заголовок и подвал страницы

Ключевое слово title используется, чтобы добавить название страницы.

Также страницы могут иметь заголовок и подвал с помощью ключевых слов header и footer.

🎉 Copied!

@startuml

header Page Header
footer Page %page% of %lastpage%

title Example Title

Alice -> Bob : message 1
Alice -> Bob : message 2

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Разбиение диаграмм

Ключевое слово newpage используется для разбиения диаграм на несколько изображений.

Вы можете указать название страницы сразу после ключевого слова newpage. Это название заменяет указанное ранее название, если таковое имеется.

Это очень полезно для печати длинных диаграмм на нескольких страницах.

(Примечание: это действительно работает. В превью показана только первая страница, но это из-за особенностей онлайн отображения.)

🎉 Copied!

@startuml

Alice -> Bob : message 1
Alice -> Bob : message 2

newpage

Alice -> Bob : message 3
Alice -> Bob : message 4

newpage A title for the\nlast page

Alice -> Bob : message 5
Alice -> Bob : message 6
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Группировка сообщений

Группировать сообщения возможно используя следующие ключевые слова:

Имеется возможность добавить текст который должен быть отображен в заголовке. (для group, смотрите следующий параграф 'Дополнительная метка группы').

Ключевое слово end используется для завершения группы.

Допустимо вложение группы в группу.

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request

alt successful case

    Bob -> Alice: Authentication Accepted

else some kind of failure

    Bob -> Alice: Authentication Failure
    group My own label
    Alice -> Log : Log attack start
        loop 1000 times
            Alice -> Bob: DNS Attack
        end
    Alice -> Log : Log attack end
    end

else Another type of failure

   Bob -> Alice: Please repeat

end
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

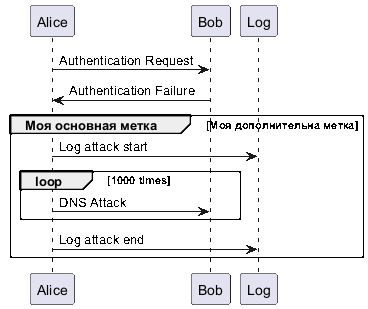

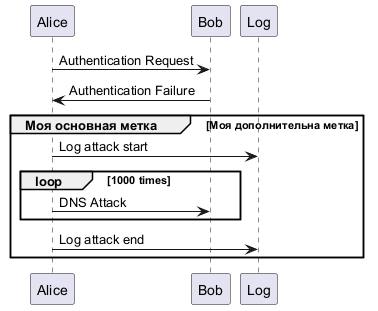

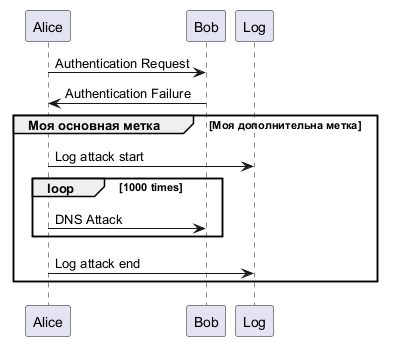

Дополнительная метка группы

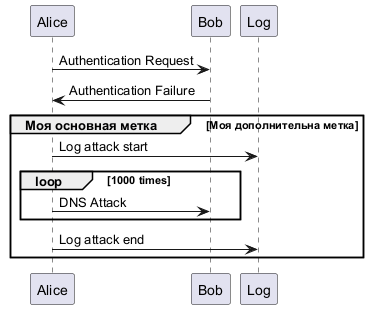

Для group можно добавить дополнительный текст или метку, которые будут отображаться в заголовке. Для этого их надо указать между квадратными скобками [ и ].

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Failure
group Моя основная метка [Моя дополнительна метка]
    Alice -> Log : Log attack start
    loop 1000 times
        Alice -> Bob: DNS Attack
    end
    Alice -> Log : Log attack end
end
@enduml

[Ссылка QA-2503]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

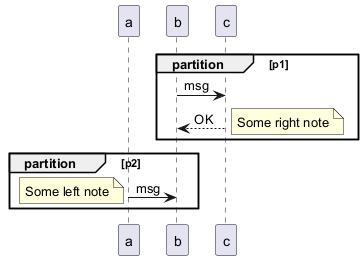

Partition across the entire width

You can use partition command to group messages horizontally across the entire width (full-width).

Messages are not grouped horizontally across the entire width (by default)

🎉 Copied!

@startuml
participant a

partition p1
b -> c: msg
c --> b: OK
note right: Some right note
end

partition p2
a -> b: msg
note left: Some left note
end
@enduml

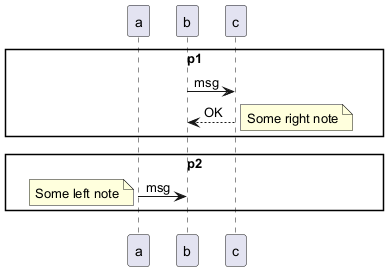

Grouping messages horizontally across the entire width (with teoz mode)

🎉 Copied!

@startuml
!pragma teoz true
participant a

partition p1
b -> c: msg
c --> b: OK
note right: Some right note
end

partition p2
a -> b: msg
note left: Some left note
end
@enduml

[Ref. GH-589]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

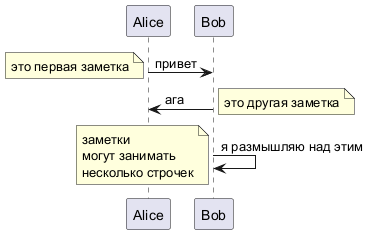

Примечания в сообщениях

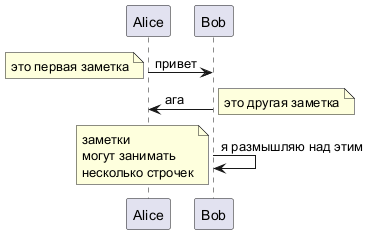

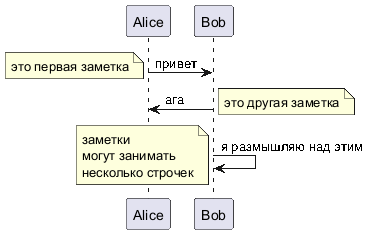

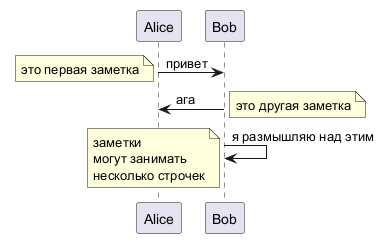

Можно помещать заметки к сообщениям, используя ключевые слова note left (заметка слева) или note right (заметка справа) сразу после сообщения.

Можно делать многострочные заметки используя ключевое слово end note для завершения заметки.

🎉 Copied!

@startuml
Alice->Bob : привет
note left: это первая заметка

Bob->Alice : ага
note right: это другая заметка

Bob->Bob : я размышляю над этим
note left
заметки
могут занимать
несколько строчек
end note
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

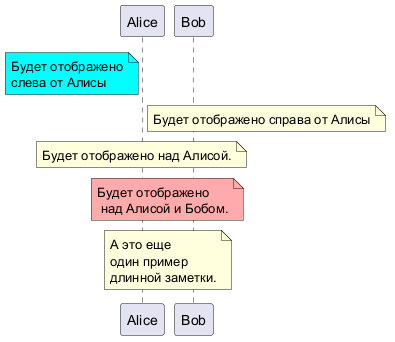

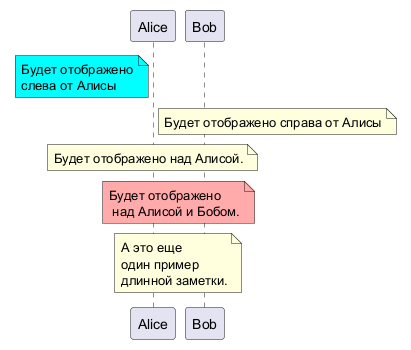

Другие примечания

Возможно размещение примечаний относительно участников с использованием ключевых слов note left of (разместить слева от), note right of (разместить права от) или note over (разместить над).

Возможно выделить примечание, изменив цвет фона.

Можно делать многострочные заметки используя ключевое слово end note для завершения заметки.

🎉 Copied!

@startuml
participant Alice
participant Bob
note left of Alice #aqua
Будет отображено
слева от Алисы
end note

note right of Alice: Будет отображено справа от Алисы

note over Alice: Будет отображено над Алисой.

note over Alice, Bob #FFAAAA: Будет отображено\n над Алисой и Бобом.

note over Bob, Alice
А это еще
один пример
длинной заметки.
end note
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

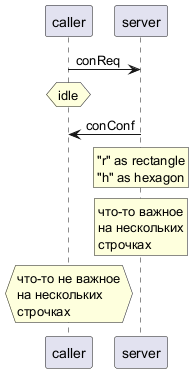

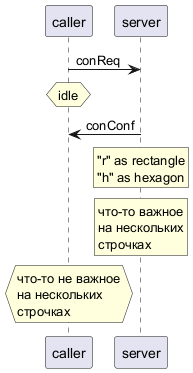

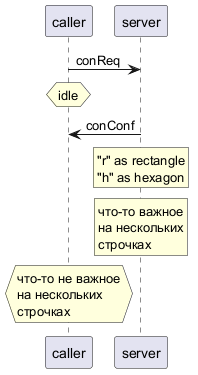

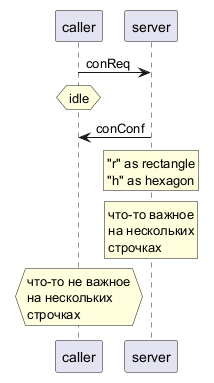

Изменение формы примечаний

Вы можете использовать hnote и rnote для изменения формы примечаний:

🎉 Copied!

@startuml
caller -> server : conReq
hnote over caller : idle
caller <- server : conConf
rnote over server
 "r" as rectangle
 "h" as hexagon
endrnote
rnote over server
 что-то важное
 на нескольких
 строчках
endrnote
hnote over caller
 что-то не важное
 на нескольких
 строчках
endhnote
@enduml

[Ref. QA-1765]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

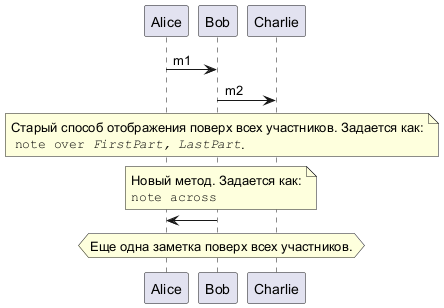

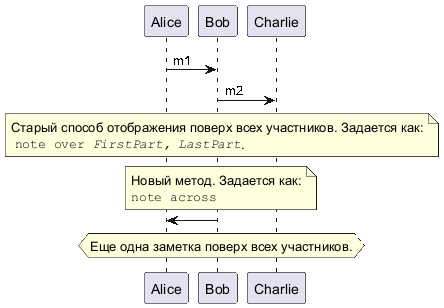

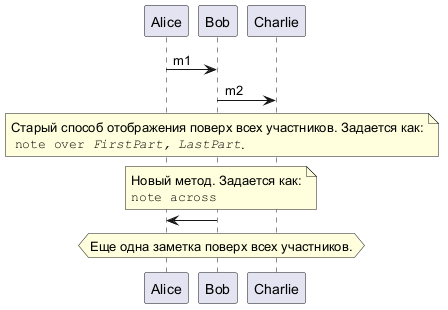

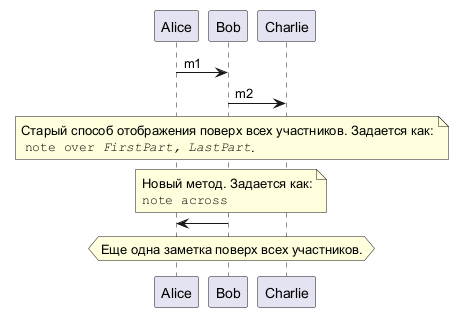

Заметка отображаемая поверх всех участников

Вы можете сделать заметку, отображаемую поверх всем участников, используя синтаксис:

🎉 Copied!

@startuml
Alice->Bob:m1
Bob->Charlie:m2
note over Alice, Charlie: Старый способ отображения поверх всех участников. Задается как:\n ""note over //FirstPart, LastPart//"".
note across: Новый метод. Задается как:\n""note across""
Bob->Alice
hnote across:Еще одна заметка поверх всех участников.
@enduml

[Ref. QA-9738]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Выравнивание нескольких заметок по одному уровню [/]

Вы можете выровнить несколько заметок по одному уровню используя синтаксис /:

🎉 Copied!

@startuml
note over Alice : initial state of Alice
note over Bob : initial state of Bob
Bob -> Alice : hello
@enduml

🎉 Copied!

@startuml
note over Alice : initial state of Alice
/ note over Bob : initial state of Bob
Bob -> Alice : hello
@enduml

[Ref. QA-354]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Creole и HTML

Так же можно использовать форматирование на Creole:

🎉 Copied!

@startuml
participant Alice
participant "The **Famous** Bob" as Bob

Alice -> Bob : hello --there--
... Some ~~long delay~~ ...
Bob -> Alice : ok
note left
  This is **bold**
  This is //italics//
  This is ""monospaced""
  This is --stroked--
  This is __underlined__
  This is ~~waved~~
end note

Alice -> Bob : A //well formatted// message
note right of Alice
 This is <back:cadetblue><size:18>displayed</size></back>
 __left of__ Alice.
end note
note left of Bob
 <u:red>This</u> is <color #118888>displayed</color>
 **<color purple>left of</color> <s:red>Alice</strike> Bob**.
end note
note over Alice, Bob
 <w:#FF33FF>This is hosted</w> by <img sourceforge.jpg>
end note
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

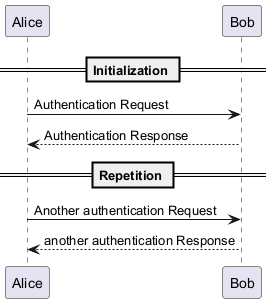

Разделитель

Вы можете использовать разделитель ==, чтобы разбить диаграмму на несколько логических этапов.

🎉 Copied!

@startuml

== Initialization ==

Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

== Repetition ==

Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

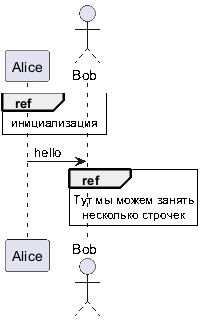

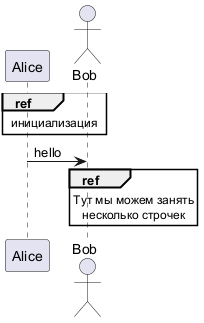

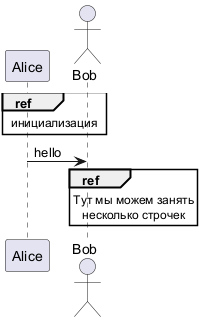

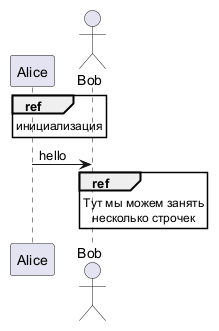

Ссылки

Вы можете использовать ссылки в диаграммах с помощью ключевого слова ref over.

🎉 Copied!

@startuml
participant Alice
actor Bob

ref over Alice, Bob : инициализация

Alice -> Bob : hello

ref over Bob
  Тут мы можем занять
  несколько строчек
end ref
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Задержка на диаграммах

Вы можете использовать конструкцию ... для представления временной задержки в процессе на диаграмме. При необходимости можно снабдить задержку комментарием.

🎉 Copied!

@startuml

Alice -> Bob: Запрос авторизации
...
Bob --> Alice: Авторизация
...5 минут спустя...
Bob --> Alice: Пока !

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Перенос текста

По умолчанию текст сообщения отображается в одну строку.

Перенос текста для его отображения на нескольких строках можно сделать:

🎉 Copied!

@startuml

    skinparam maxMessageSize 100

    participant a
    participant b

    a -> b :этот\nтекст\nперенесен\nвручную
    a -> b :этот текст очень длинный и перенесен автоматически

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

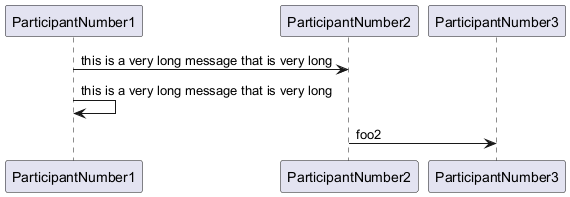

Message text spans beyond the involved participants

You can use sequenceMessageSpan command to allow message text to span beyond the involved participants.

Without sequenceMessageSpan (by default)

🎉 Copied!

@startuml
ParticipantNumber1 -> ParticipantNumber2 : this is a very long message that is very long
ParticipantNumber1 -> ParticipantNumber1 : this is a very long message that is very long
ParticipantNumber2 -> ParticipantNumber3 : foo2
@enduml

With sequenceMessageSpan (on teoz mode)

🎉 Copied!

@startuml
!pragma teoz true
!pragma sequenceMessageSpan true

ParticipantNumber1 -> ParticipantNumber2 : this is a very long message that is very long
ParticipantNumber1 -> ParticipantNumber1 : this is a very long message that is very long
ParticipantNumber2 -> ParticipantNumber3 : foo2
@enduml

[Ref. GH-2386]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

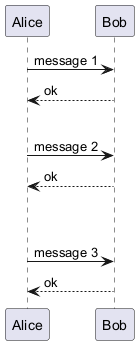

Промежутки

Вы можете использовать ||| чтобы показать промежутки в диаграммах..

Так же возможно указать промежуток в пикселях.

🎉 Copied!

@startuml

Alice -> Bob: message 1
Bob --> Alice: ok
|||
Alice -> Bob: message 2
Bob --> Alice: ok
||45||
Alice -> Bob: message 3
Bob --> Alice: ok

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

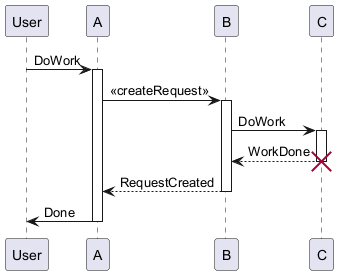

Активация и деактивация линии существования

activate и deactivate используются чтобы обозначить активацию участника.

Линия существования появляется в момент активации участника.

activate и deactivate применяются к предыдущему сообщению.

destroy обозначает конец линии существования участника.

🎉 Copied!

@startuml
participant User

User -> A: DoWork
activate A

A -> B: << createRequest >>
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: RequestCreated
deactivate B

A -> User: Done
deactivate A

@enduml

Можно использовать вложенные линии существования, и можно указывать цвет для этих линий.

🎉 Copied!

@startuml
participant User

User -> A: DoWork
activate A #FFBBBB

A -> A: Internal call
activate A #DarkSalmon

A -> B: << createRequest >>
activate B

B --> A: RequestCreated
deactivate B
deactivate A
A -> User: Done
deactivate A

@enduml

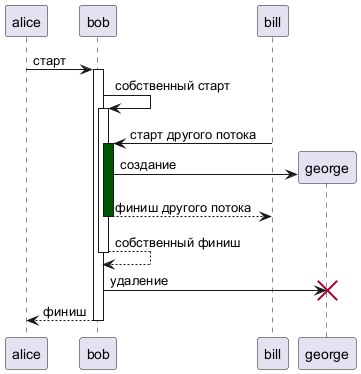

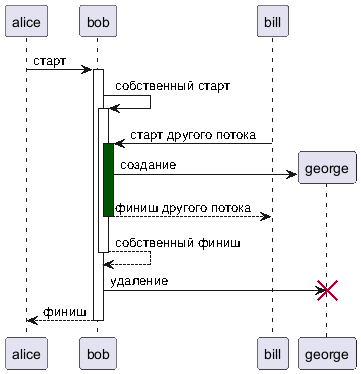

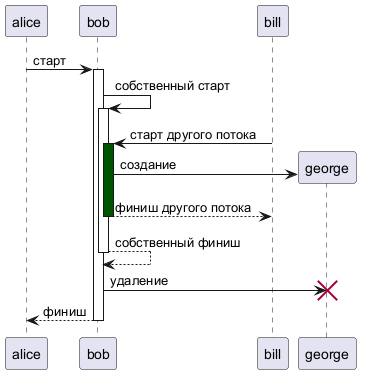

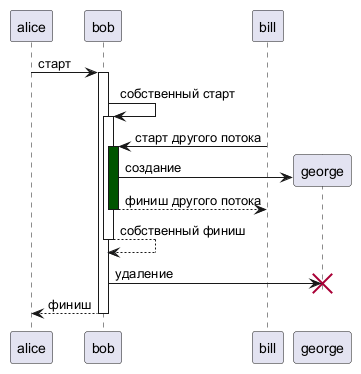

Автоактивация также возможна, для этого используйте команду autoactivate on. Для определения конца активации используются команды return:

🎉 Copied!

@startuml
autoactivate on
alice -> bob : старт
bob -> bob : собственный старт
bill -> bob #005500 : старт другого потока
bob -> george ** : создание
return финиш другого потока
return собственный финиш
bob -> george !! : удаление
return финиш

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Return

Команда return генерирует сообщение возврата с необязательной текстовой меткой.

Точкой возврата является та линия, которая вызвала последнюю активацию текущей линии жизни.

Синтаксис - return label, где label, если указано, является любой строкой, приемлемой для обычных сообщений.

🎉 Copied!

@startuml
Bob -> Alice : привет
activate Alice
Alice -> Alice : какое-то действие
return пока
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

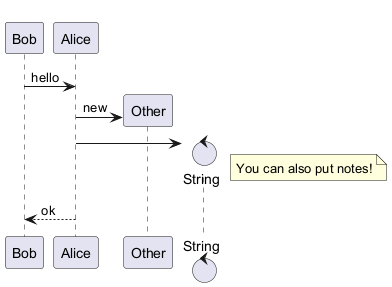

Отображение создания участника процессом

Вы можете использовать ключевое слово create перед декларацией сообщения для акцентирования факта, что принимающий участник создается данным сообщением.

🎉 Copied!

@startuml
Bob -> Alice : hello

create Other
Alice -> Other : new

create control String
Alice -> String
note right : You can also put notes!

Alice --> Bob : ok

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

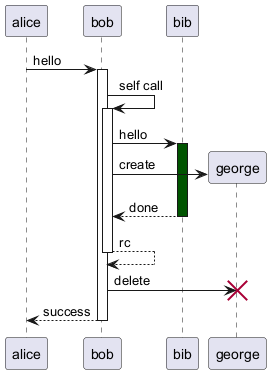

Быстрый синтаксис для активации, деактивации и создания

Сразу после указания целевого участника можно использовать следующий синтаксис:

🎉 Copied!

@startuml
alice -> bob ++ : hello
bob -> bob ++ : self call
bob -> bib ++  #005500 : hello
bob -> george ** : create
return done
return rc
bob -> george !! : delete
return success
@enduml

Затем вы можете смешивать активацию и деактивацию в одной строке

🎉 Copied!

@startuml
alice   ->  bob     ++   : hello1
bob     ->  charlie --++ : hello2
charlie --> alice   --   : ok
@enduml

🎉 Copied!

@startuml
@startuml
alice -> bob   --++ #gold: hello
bob   -> alice --++ #gold: you too
alice -> bob   --: step1
alice -> bob   : step2
@enduml
@enduml

[Ссылка на QA-4834, QA-9573 и QA-13234]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Входящие и исходящие сообщения

Вы можете использовать входящие или исходящие стрелки если вы хотите сфокусироваться на части диаграммы.

Используйте квадратные скобки для указания левой "[" или правой "]" стороны диаграммы

🎉 Copied!

@startuml
[-> A: DoWork

activate A

A -> A: Internal call
activate A

A ->] : << createRequest >>

A<--] : RequestCreated
deactivate A
[<- A: Done
deactivate A
@enduml

Вы также можете использовать следующий синтаксис:

🎉 Copied!

@startuml
participant Alice
participant Bob #lightblue
Alice -> Bob
Bob -> Carol
...
[-> Bob
[o-> Bob
[o->o Bob
[x-> Bob
...
[<- Bob
[x<- Bob
...
Bob ->]
Bob ->o]
Bob o->o]
Bob ->x]
...
Bob <-]
Bob x<-]

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

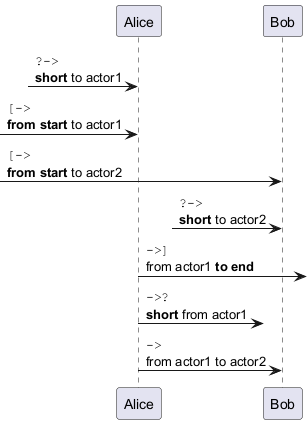

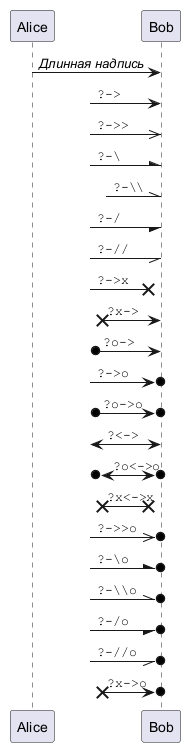

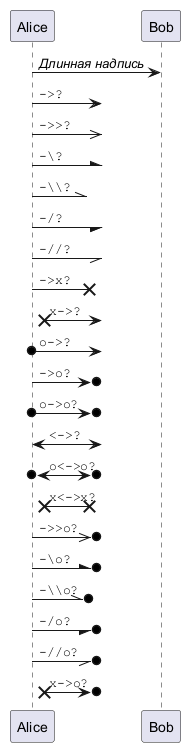

Короткие стрелки для входящих и исходящих сообщений

Вы можете использовать короткие стрелки с помощью ?

🎉 Copied!

@startuml
?-> Alice    : ""?->""\n**short** to actor1
[-> Alice    : ""[->""\n**from start** to actor1
[-> Bob      : ""[->""\n**from start** to actor2
?-> Bob      : ""?->""\n**short** to actor2
Alice ->]    : ""->]""\nfrom actor1 **to end**
Alice ->?    : ""->?""\n**short** from actor1
Alice -> Bob : ""->"" \nfrom actor1 to actor2
@enduml

[Ссылка на QA-310]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

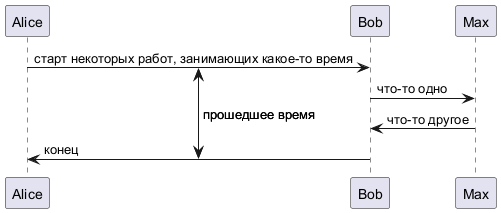

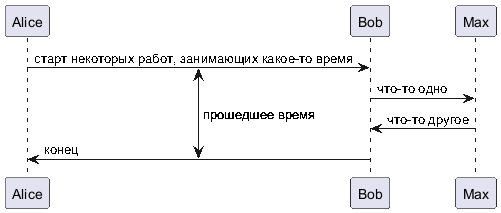

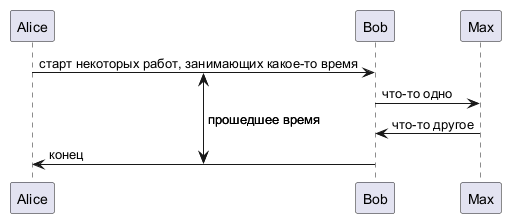

Якоря и длительность

С помощью teoz можно добавить якоря на диаграмму и использовать якоря для указания длительности

🎉 Copied!

@startuml
!pragma teoz true

{start} Alice -> Bob : старт некоторых работ, занимающих какое-то время
Bob -> Max : что-то одно
Max -> Bob : что-то другое
{end} Bob -> Alice : конец

{start} <-> {end} : прошедшее время

@enduml

Для указания прагмы можно использовать опцию командной строки -P

java -jar plantuml.jar -Pteoz=true

[Ref. issue-582]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Стереотипы и отметки

Можно добавить стереотипы к участникам используя << и >>.

В стереотипе вы можете добавить отмеченного участника в цветном круге используя синтаксис (X,color).

🎉 Copied!

@startuml

participant "Famous Bob" as Bob << Generated >>
participant Alice << (C,#ADD1B2) Testable >>

Bob->Alice: First message

@enduml

По умолчанию, для отображения стереотипа используются кавычки "ёлочки". Вы можете изменить это поведение, используя skinparam guillemet:

🎉 Copied!

@startuml

skinparam guillemet false
participant "Famous Bob" as Bob << Generated >>
participant Alice << (C,#ADD1B2) Testable >>

Bob->Alice: First message

@enduml

🎉 Copied!

@startuml

participant Bob << (C,#ADD1B2) >>
participant Alice << (C,#ADD1B2) >>

Bob->Alice: First message

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Расположение стереотипов

Чтобы указать желаемое расположение стереотипа используйте команды (top или bottom) вместе с командой skinparam stereotypePosition.

Расположение сверху (настройка по умолчанию)

🎉 Copied!

@startuml
skinparam stereotypePosition top

participant A<<st1>>
participant B<<st2>>
A --> B : stereo test
@enduml

Расположение снизу

🎉 Copied!

@startuml
skinparam stereotypePosition bottom

participant A<<st1>>
participant B<<st2>>
A --> B : stereo test
@enduml

[См. QA-18650]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Больше информации в заголовках

Вы можете использовать форматирование на Creole для заголовков.

🎉 Copied!

@startuml

title __Simple__ **communication** example

Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Response

@enduml

C помощью последовательности символов \n вы можете добавить перевод строки в заголовок.

🎉 Copied!

@startuml

title __Simple__ communication example\non several lines

Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Response

@enduml

Вы также можете задать заголовок на нескольких строках, используя ключевые слова title и end title .

🎉 Copied!

@startuml

title
 <u>Simple</u> communication example
 on <i>several</i> lines and using <font color=red>html</font>
 This is hosted by <img:sourceforge.jpg>
end title

Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Response

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Группировка участников

Можно создать прямоугольник вокруг участников, используя комманды box и end box.

Вы можете задать настраиваемый заголовок и цвет фона в прямоугольнике группировки после команды box.

🎉 Copied!

@startuml

box "Internal Service" #LightBlue
participant Bob
participant Alice
end box
participant Other

Bob -> Alice : hello
Alice -> Other : hello

@enduml

Архитектура teoz позволяет также создавать вложенные группы — группы внутри групп — например:

🎉 Copied!

@startuml

!pragma teoz true
box "Внутренний сервис" #LightBlue
participant Bob
box "Подкоманда"
participant Alice
participant John
end box

end box
participant Other

Bob -> Alice : hello
Alice -> John : hello
John -> Other: Hello

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Удаление подвала

Вы можете использовать ключевое слово hide footbox для удаления подвала из диаграммы.

🎉 Copied!

@startuml

hide footbox
title Footer removed

Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Skinparam

Вы можете использовать команду skinparam для изменения шрифтов и цветов диаграммы

Вы можете использовать данную команду :

Вы можете изменить другие параметры отображения, как видно из следующих примеров:

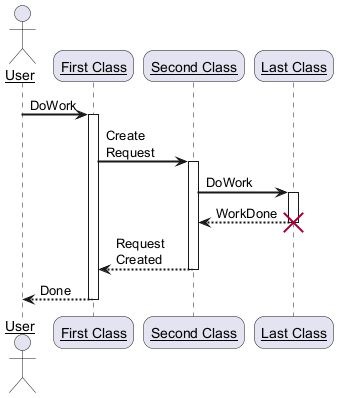

🎉 Copied!

@startuml
skinparam sequenceArrowThickness 2
skinparam roundcorner 20
skinparam maxmessagesize 60
skinparam sequenceParticipant underline

actor User
participant "First Class" as A
participant "Second Class" as B
participant "Last Class" as C

User -> A: DoWork
activate A

A -> B: Create Request
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: Request Created
deactivate B

A --> User: Done
deactivate A

@enduml

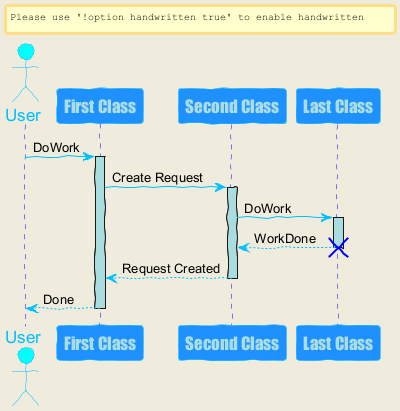

🎉 Copied!

@startuml
skinparam backgroundColor #EEEBDC
skinparam handwritten true

skinparam sequence {
ArrowColor DeepSkyBlue
ActorBorderColor DeepSkyBlue
LifeLineBorderColor blue
LifeLineBackgroundColor #A9DCDF

ParticipantBorderColor DeepSkyBlue
ParticipantBackgroundColor DodgerBlue
ParticipantFontName Impact
ParticipantFontSize 17
ParticipantFontColor #A9DCDF

ActorBackgroundColor aqua
ActorFontColor DeepSkyBlue
ActorFontSize 17
ActorFontName Aapex
}

actor User
participant "First Class" as A
participant "Second Class" as B
participant "Last Class" as C

User -> A: DoWork
activate A

A -> B: Create Request
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: Request Created
deactivate B

A --> User: Done
deactivate A

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

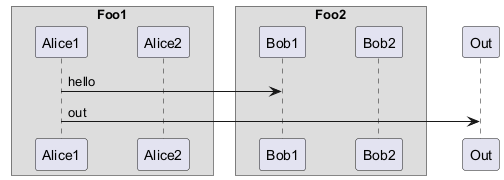

Изменение отступов

Вы можете изменить некоторые настройки отступов

🎉 Copied!

@startuml
skinparam ParticipantPadding 20
skinparam BoxPadding 10

box "Foo1"
participant Alice1
participant Alice2
end box
box "Foo2"
participant Bob1
participant Bob2
end box
Alice1 -> Bob1 : hello
Alice1 -> Out : out
@enduml

*[Ref. [QA-5493](https://forum.plantuml.net/5493/provide-skinparam-between-participants-sequence-diagrams)]*

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Приложение: Примеры всех типов стрелок

Обычная стрелка

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     b : ""->   ""
a ->>    b : ""->>  ""
a -\     b : ""-\   ""
a -\\    b : ""-\\\\""
a -/     b : ""-/   ""
a -//    b : ""-//  ""
a ->x    b : ""->x  ""
a x->    b : ""x->  ""
a o->    b : ""o->  ""
a ->o    b : ""->o  ""
a o->o   b : ""o->o ""
a <->    b : ""<->  ""
a o<->o  b : ""o<->o""
a x<->x  b : ""x<->x""
a ->>o   b : ""->>o ""
a -\o    b : ""-\o  ""
a -\\o   b : ""-\\\\o""
a -/o    b : ""-/o  ""
a -//o   b : ""-//o ""
a x->o   b : ""x->o ""
@enduml

Возвращающаяся стрелка

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     a : ""->   ""
a ->>    a : ""->>  ""
a -\     a : ""-\   ""
a -\\    a : ""-\\\\""
a -/     a : ""-/   ""
a -//    a : ""-//  ""
a ->x    a : ""->x  ""
a x->    a : ""x->  ""
a o->    a : ""o->  ""
a ->o    a : ""->o  ""
a o->o   a : ""o->o ""
a <->    a : ""<->  ""
a o<->o  a : ""o<->o""
a x<->x  a : ""x<->x""
a ->>o   a : ""->>o ""
a -\o    a : ""-\o  ""
a -\\o   a : ""-\\\\o""
a -/o    a : ""-/o  ""
a -//o   a : ""-//o ""
a x->o   a : ""x->o ""
@enduml

Входящие и исходящие сообщения (с '[', ']')

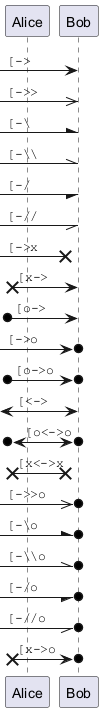

Входящие сообщения (с '[')

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
[->      b : ""[->   ""
[->>     b : ""[->>  ""
[-\      b : ""[-\   ""
[-\\     b : ""[-\\\\""
[-/      b : ""[-/   ""
[-//     b : ""[-//  ""
[->x     b : ""[->x  ""
[x->     b : ""[x->  ""
[o->     b : ""[o->  ""
[->o     b : ""[->o  ""
[o->o    b : ""[o->o ""
[<->     b : ""[<->  ""
[o<->o   b : ""[o<->o""
[x<->x   b : ""[x<->x""
[->>o    b : ""[->>o ""
[-\o     b : ""[-\o  ""
[-\\o    b : ""[-\\\\o""
[-/o     b : ""[-/o  ""
[-//o    b : ""[-//o ""
[x->o    b : ""[x->o ""
@enduml

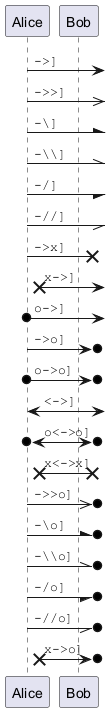

Исходящие сообщения (с ']')

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->]      : ""->]   ""
a ->>]     : ""->>]  ""
a -\]      : ""-\]   ""
a -\\]     : ""-\\\\]""
a -/]      : ""-/]   ""
a -//]     : ""-//]  ""
a ->x]     : ""->x]  ""
a x->]     : ""x->]  ""
a o->]     : ""o->]  ""
a ->o]     : ""->o]  ""
a o->o]    : ""o->o] ""
a <->]     : ""<->]  ""
a o<->o]   : ""o<->o]""
a x<->x]   : ""x<->x]""
a ->>o]    : ""->>o] ""
a -\o]     : ""-\o]  ""
a -\\o]    : ""-\\\\o]""
a -/o]     : ""-/o]  ""
a -//o]    : ""-//o] ""
a x->o]    : ""x->o] ""
@enduml

Короткие входящие и исходящие сообщения (с '?')

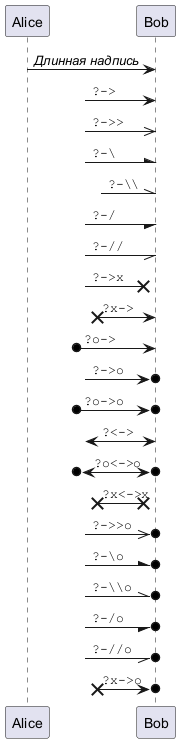

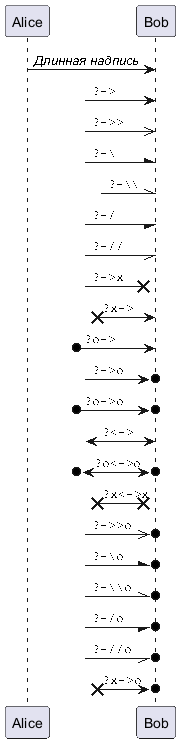

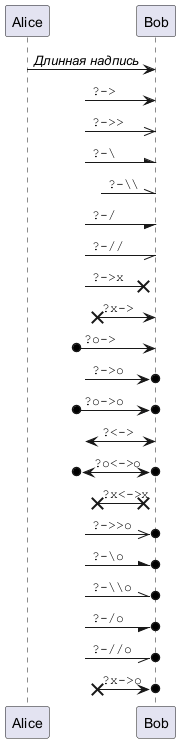

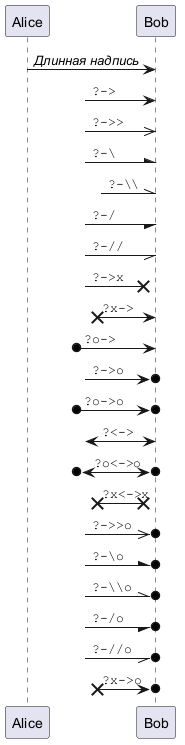

Короткие входящие (с '?')

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     b : //Длинная надпись//
?->      b : ""?->   ""
?->>     b : ""?->>  ""
?-\      b : ""?-\   ""
?-\\     b : ""?-\\\\""
?-/      b : ""?-/   ""
?-//     b : ""?-//  ""
?->x     b : ""?->x  ""
?x->     b : ""?x->  ""
?o->     b : ""?o->  ""
?->o     b : ""?->o  ""
?o->o    b : ""?o->o ""
?<->     b : ""?<->  ""
?o<->o   b : ""?o<->o""
?x<->x   b : ""?x<->x""
?->>o    b : ""?->>o ""
?-\o     b : ""?-\o  ""
?-\\o    b : ""?-\\\\o ""
?-/o     b : ""?-/o  ""
?-//o    b : ""?-//o ""
?x->o    b : ""?x->o ""
@enduml

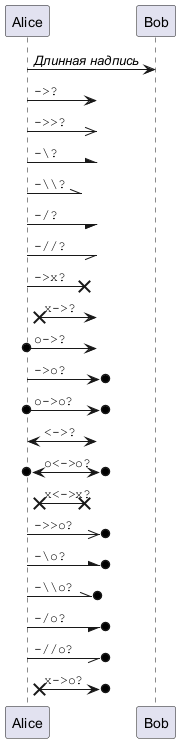

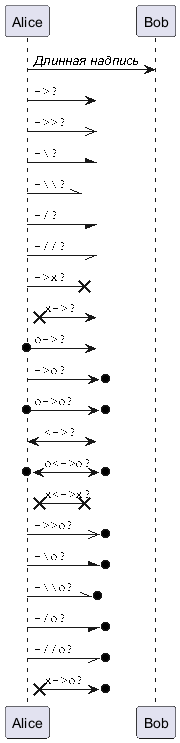

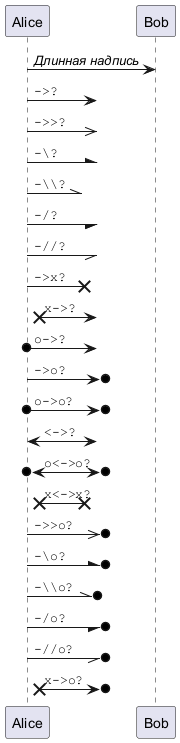

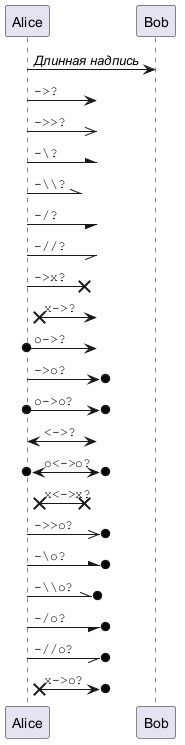

Короткие исходящие (с '?')

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     b : //Длинная надпись//
a ->?      : ""->?   ""
a ->>?     : ""->>?  ""
a -\?      : ""-\?   ""
a -\\?     : ""-\\\\?""
a -/?      : ""-/?   ""
a -//?     : ""-//?  ""
a ->x?     : ""->x?  ""
a x->?     : ""x->?  ""
a o->?     : ""o->?  ""
a ->o?     : ""->o?  ""
a o->o?    : ""o->o? ""
a <->?     : ""<->?  ""
a o<->o?   : ""o<->o?""
a x<->x?   : ""x<->x?""
a ->>o?    : ""->>o? ""
a -\o?     : ""-\o?  ""
a -\\o?    : ""-\\\\o?""
a -/o?     : ""-/o?  ""
a -//o?    : ""-//o? ""
a x->o?    : ""x->o? ""
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Разные стили отображения

По умолчанию

🎉 Copied!

@startuml
Bob -> Alice : hello
Alice -> Bob : ok
@enduml

LifelineStrategy

Этот стиль и используется по умолчанию

🎉 Copied!

@startuml
skinparam lifelineStrategy nosolid
Bob -> Alice : hello
Alice -> Bob : ok
@enduml

[Ссылка на QA-9016]

Для того, чтобы сделать вертикальные линии сплошными используйте команду skinparam lifelineStrategy solid

🎉 Copied!

@startuml
skinparam lifelineStrategy solid
Bob -> Alice : hello
Alice -> Bob : ok
@enduml

[Ссылка на QA-2794]

style strictuml

Для отображения в строгом соответствии с UML (также меняется стиль стрелок: кончики отображаются как треугольники), вы можете использовать

🎉 Copied!

@startuml
skinparam style strictuml
Bob -> Alice : hello
Alice -> Bob : ok
@enduml

[ссылка QA-1047]

*[Ref. [GH-2266](https:github.com/plantuml/plantuml/pull/2266) and [GH-2662](https:github.com/plantuml/plantuml/issues/2662)]*
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Скрытие ни с кем не связанных участников

По умолчанию отображаются все участники.

🎉 Copied!

@startuml
participant Alice
participant Bob
participant Carol

Alice -> Bob : Привет
@enduml

Но Вы можете скрыть таких участников использя команду hide unlinked.

🎉 Copied!

@startuml
hide unlinked
participant Alice
participant Bob
participant Carol

Alice -> Bob : Привет
@enduml

[Ref. QA-4247]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Цвет сгруппированных сообщений

Можно задать цвет для сгруппированных сообщений:

🎉 Copied!

@startuml
Alice -> Bob: Запрос авторизации
alt#Gold #LightBlue Успешный кейс
    Bob -> Alice: Запрос удовлетворен
else #Pink Ошибка
    Bob -> Alice: Запрос отклонен
end
@enduml

[Ref. QA-4750 and QA-6410]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Основной фрейм

🎉 Copied!

@startuml
mainframe Это **основной фрейм**
Alice->Bob : Привет
@enduml

[Ref. QA-4019 and Issue#148]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Slanted or odd arrows

You can use the (nn) option (before or after arrow) to make the arrows slanted, where nn is the number of shift pixels.

[Available only after v1.2022.6beta+]

🎉 Copied!

@startuml
A ->(10) B: text 10
B ->(10) A: text 10

A ->(10) B: text 10
A (10)<- B: text 10
@enduml

🎉 Copied!

@startuml
A ->(40) B++: Rq
B -->(20) A--: Rs
@enduml

[Ref. QA-14145]

🎉 Copied!

@startuml
!pragma teoz true
A ->(50) C: Starts\nwhen 'B' sends
& B ->(25) C: \nBut B's message\n arrives before A's
@enduml

[Ref. QA-6684]

🎉 Copied!

@startuml
!pragma teoz true

S1 ->(30) S2: msg 1\n
& S2 ->(30) S1: msg 2

note left S1: msg\nS2 to S1
& note right S2: msg\nS1 to S2
@enduml

[Ref. QA-1072]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Параллельные сообщения (в архитектуре teoz)

Чтобы отображать команды параллельно используйте команду & (амперсанд) в окружении teoz:

🎉 Copied!

@startuml
!pragma teoz true
Alice -> Bob : hello
& Bob -> Charlie : hi
@enduml

(См. подробнее про архитектуру Teoz)

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Style for Solid Lifeline

By default

🎉 Copied!

@startuml
Alice -> Bob : hello
...
Alice <- Bob : hello
@enduml

Solid Lifeline using style

🎉 Copied!

@startuml
<style>
lifeLine {
  LineStyle 0
}
delay {
  LineStyle 1-4
}
</style>
Alice -> Bob : hello
...
Alice <- Bob : hello
@enduml

[Ref. GH-2266 and GH-2662]
