Диаграммы последовательностей

Создание диаграмм последовательностей с помощью PlantUML удивительно просто. Эта простота во многом объясняется удобством синтаксиса, который разработан таким образом, чтобы быть интуитивно понятным и легко запоминающимся.

• Интуитивно понятный синтаксис:

Прежде всего, пользователи ценят простой и интуитивно понятный синтаксис PlantUML. Благодаря продуманному дизайну даже новички в области создания диаграмм быстро и без труда постигают его основы.

• Соотношение текста и графики:

Еще одной отличительной особенностью является тесное сходство между текстовым и графическим представлением. Благодаря этой гармоничной взаимосвязи текстовые наброски достаточно точно преобразуются в графические диаграммы, обеспечивая целостность и предсказуемость дизайна без неприятных сюрпризов в конечном результате.

• Эффективный процесс разработки:

Сильная корреляция между текстом и графическим результатом не только упрощает, но и значительно ускоряет процесс разработки. Пользователи выигрывают от более оптимизированного процесса с меньшими затратами времени на доработку и корректировку.

• Визуализация в процессе разработки:

Возможность представить себе конечный графический результат во время работы над текстом - функция, которую многие считают бесценной. Она способствует плавному переходу от первоначального проекта к окончательному варианту, повышая производительность и снижая вероятность ошибок.

• Простота редактирования и внесения изменений:

Важно отметить, что редактирование существующих диаграмм не требует особых усилий. Поскольку диаграммы создаются на основе текста, пользователи обнаруживают, что вносить в них изменения гораздо проще и точнее, чем в графические изображения. Все сводится к простому изменению текста, что гораздо проще и менее подвержено ошибкам, чем внесение изменений через графический интерфейс с помощью мыши.

PlantUML обеспечивает простой и удобный подход к созданию и редактированию диаграмм последовательности, удовлетворяя потребности как новичков, так и опытных разработчиков. Он умело использует простоту текстового ввода для создания визуально описательных и точных диаграмм, тем самым зарекомендовав себя как обязательный инструмент в наборе средств создания диаграмм.

Вы можете узнать больше о некоторых распространенных командах PlantUML, чтобы расширить свои возможности по созданию диаграмм.

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Основные примеры

В диаграммах последовательности на языке PlantUML команда -> используется для отображения сообщения между двумя участниками, которые распознаются автоматически, и не обязательно должны быть объявлены заранее.

Используйте команду -->, чтобы изобразить пунктирную линию и повысить читаемость.

Для того, чтобы улучшить читаемость диаграммы, не меняя визуального представления, используйте команды в виде стрелок, которые направлены обратно <- или <--. Однако, обратите внимание на то, что такое утверждение об использовании этих команд справедливо только для диаграмм последовательности. Для других инструментов правила отличаются.

🎉 Copied!

@startuml Alice -> Bob: Authentication Request Bob --> Alice: Authentication Response Alice -> Bob: Another authentication Request Alice <-- Bob: Another authentication Response @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Объявление участников

При использовании ключевого слова participant возможно получить больший контроль над отображением участников.

Порядок перечисления участников задаёт также пороядок отображения участников по умолчанию.

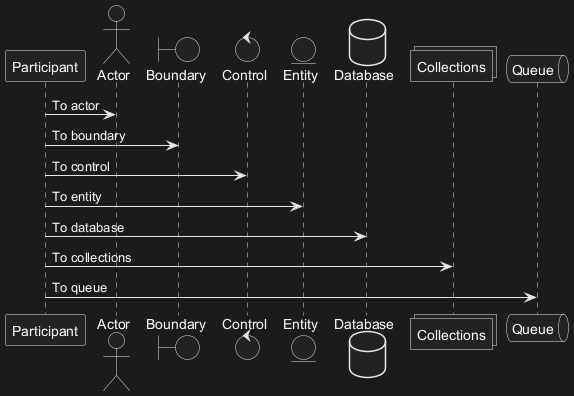

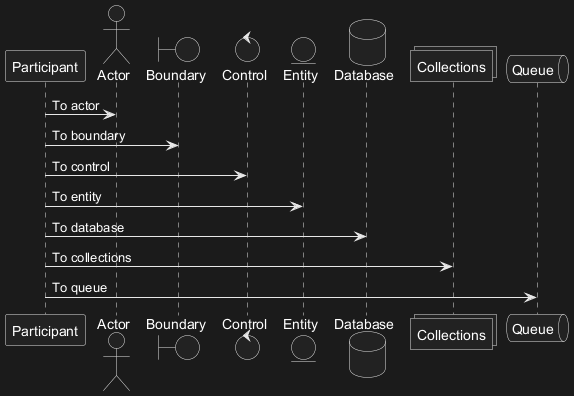

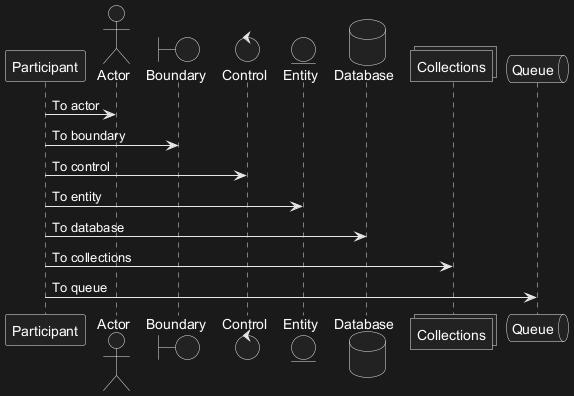

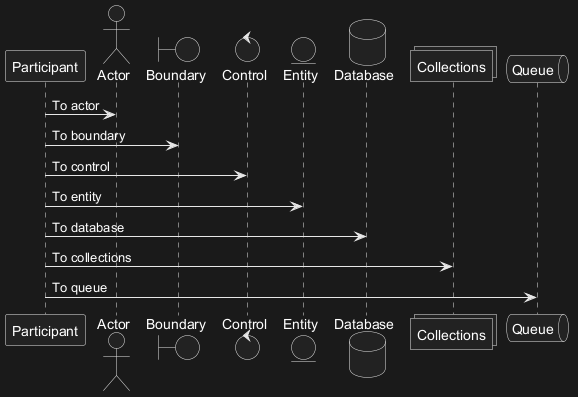

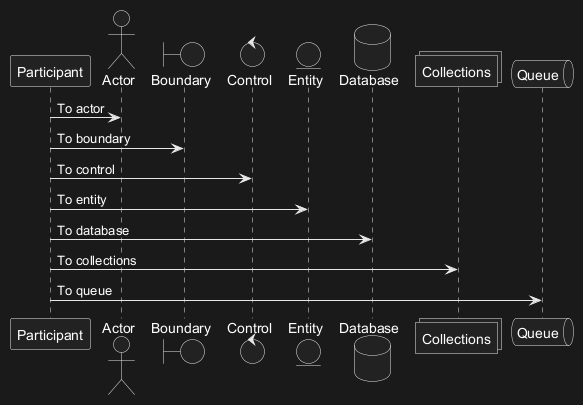

Использование других ключевых слов (отличных от participant) позволяет изменить форму представления (отображения) участника:

• actor
• boundary
• control
• entity
• database
• collections
• queue

🎉 Copied!

@startuml participant Participant as Foo actor Actor as Foo1 boundary Boundary as Foo2 control Control as Foo3 entity Entity as Foo4 database Database as Foo5 collections Collections as Foo6 queue Queue as Foo7 Foo -> Foo1 : To actor Foo -> Foo2 : To boundary Foo -> Foo3 : To control Foo -> Foo4 : To entity Foo -> Foo5 : To database Foo -> Foo6 : To collections Foo -> Foo7 : To queue @enduml

Возможно переименовать участника используя ключевое слово as.

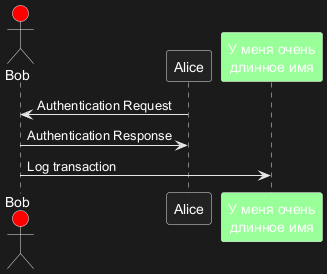

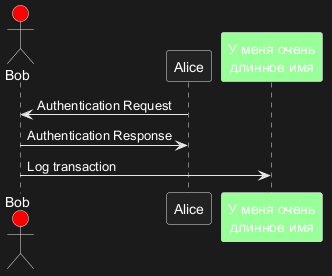

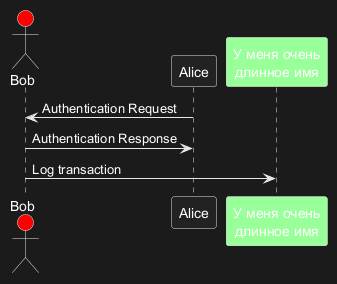

Также возможно изменить цвет фона участника.

🎉 Copied!

@startuml actor Bob #red ' Единственная разница между actor ' и participant - это разная форма отображения participant Alice participant "У меня очень\nдлинное имя" as L #99FF99 /' Эта строчка будет обозначать тоже самое: participant L as "У меня очень\nдлинное имя" #99FF99 '/ Alice->Bob: Authentication Request Bob->Alice: Authentication Response Bob->L: Log transaction @enduml

Возможно изменить порядок следования участников с помощью ключевого слова order.

🎉 Copied!

@startuml participant Last order 30 participant Middle order 20 participant First order 10 @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Объявление участника в многострочной форме

Вы можете объявить участника в многострочной форме.

🎉 Copied!

@startuml participant Participant [ =Title ---- ""SubTitle"" ] participant Bob Participant -> Bob @enduml

[Ссылка QA-15232]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Использование небуквенных символов в названиях участников

Вы можете использовать кавычки для задания участников. Также Вы можете использовать ключевое слово as для присвоения псевдонимов к этим участникам.

🎉 Copied!

@startuml Alice -> "Bob()" : Hello "Bob()" -> "Это что-то\nочень длинное" as Long ' Эта строчка будет обозначать тоже самое: ' "Bob()" -> Long as "Это что-то\nочень длинное" Long --> "Bob()" : ok @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Сообщения к самому себе

Участник может посылать сообщения сам себе.

Также возможно создание многострочных сообщений, используя \n.

🎉 Copied!

@startuml Alice -> Alice: Это сигнал к самому себе.\nТакже это является демонстрацией\nмногострочного \nтекста. @enduml

🎉 Copied!

@startuml Alice <- Alice: Это сигнал к самому себе.\nТакже это является демонстрацией\nмногострочного \nтекста. @enduml

[Ref. QA-1361]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Выравнивание текста

Расположение текста относительно стрелки можно указывать как left (лево), right (право) или center (центер) используя слово skinparam sequenceMessageAlign.

Вы также можете использовать direction или reverseDirection для выравнивания текста относительно направления стрелки. Больше подробнестей и примеров можно найти на странице skinparam.

🎉 Copied!

@startuml skinparam sequenceMessageAlign right Bob -> Alice : Request Alice -> Bob : Response @enduml

Текст ответного сообщения под стрелкой

Вы можете разместить текст ответного сообщения под стрелкой используя команду skinparam responseMessageBelowArrow true.

🎉 Copied!

@startuml skinparam responseMessageBelowArrow true Bob -> Alice : дай пять рублей Bob <- Alice : нет, не дам @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Изменение стиля стрелок

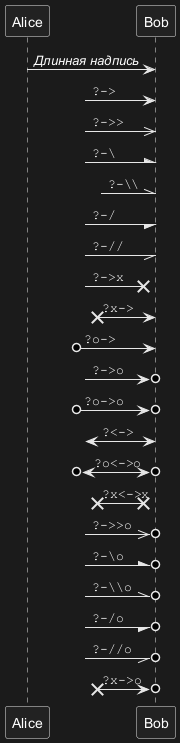

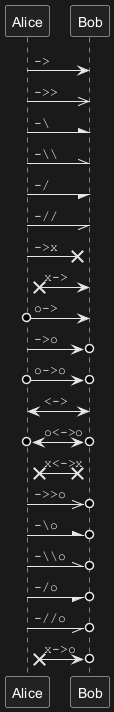

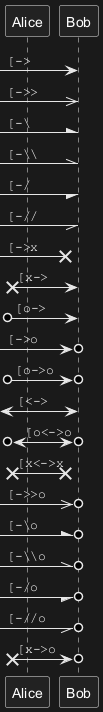

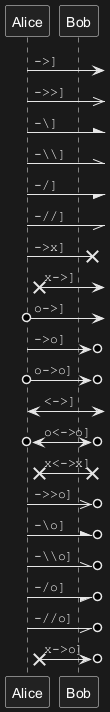

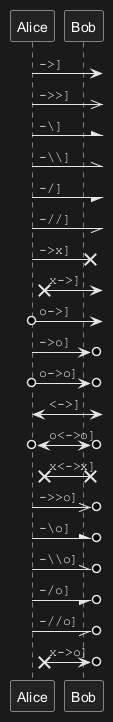

Можно изменить стиль стрелок следующими способами:

• закончить стрелку с помощью x для обозначения потерянного сообщения
• использовать \ или / вместо < или > для создания только верхней или нижней части стрелки
• повторить окончание стрелки (например, >> or //) для тонкой отрисовки
• использовать -- вместо - для создания пунктирной стрелки
• заканчивать символом "o" во главе стрелки
• использовать двунаправленные стрелки <->

🎉 Copied!

@startuml Bob ->x Alice Bob -> Alice Bob ->> Alice Bob -\ Alice Bob \\- Alice Bob //-- Alice Bob ->o Alice Bob o\\-- Alice Bob <-> Alice Bob <->o Alice @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Изменить цвет стрелок

Вы можете изменить цвет отдельных стрелок, используя следующие правила:

🎉 Copied!

@startuml Bob -[#red]> Alice : hello Alice -[#0000FF]->Bob : ok @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Нумерация сообщений в последовательностях

Ключевое слово autonumber используется для автоматической нумерации сообщений.

🎉 Copied!

@startuml autonumber Bob -> Alice : Authentication Request Bob <- Alice : Authentication Response @enduml

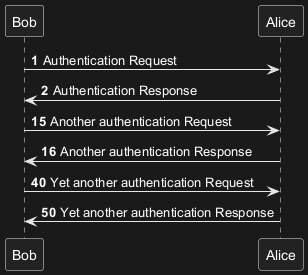

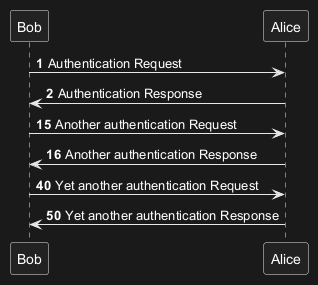

Вы можете обозначить число с которого начнется отсчет autonumber <start>, а также число которое будет использоваться в качестве инкремента autonumber <start> <increment>.

🎉 Copied!

@startuml autonumber Bob -> Alice : Authentication Request Bob <- Alice : Authentication Response autonumber 15 Bob -> Alice : Another authentication Request Bob <- Alice : Another authentication Response autonumber 40 10 Bob -> Alice : Yet another authentication Request Bob <- Alice : Yet another authentication Response @enduml

Можно задавать формат чисел, указав его в двойных кавычках.

Форматирование выполнено с использованием класса Java DecimalFormat (0 означает цифру, # означает цифру или ноль если пусто).

При форматировании также можно использовать теги html.

🎉 Copied!

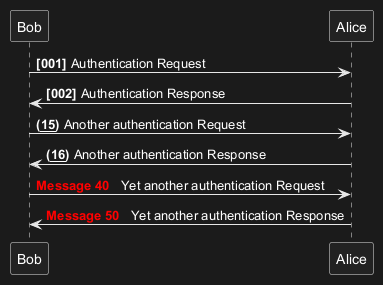

@startuml autonumber "<b>[000]" Bob -> Alice : Authentication Request Bob <- Alice : Authentication Response autonumber 15 "<b>(<u>##</u>)" Bob -> Alice : Another authentication Request Bob <- Alice : Another authentication Response autonumber 40 10 "<font color=red><b>Message 0 " Bob -> Alice : Yet another authentication Request Bob <- Alice : Yet another authentication Response @enduml

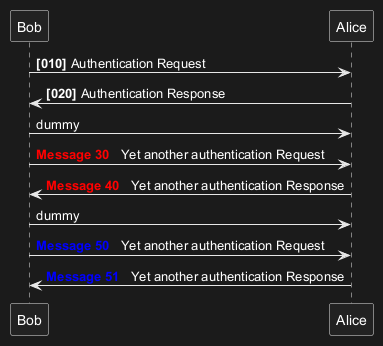

Вы так же можете использовать autonumber stop и autonumber resume <increment> <format> чтобы соотсетственно остановить и продолжить автоматическое нумерование.

🎉 Copied!

@startuml autonumber 10 10 "<b>[000]" Bob -> Alice : Authentication Request Bob <- Alice : Authentication Response autonumber stop Bob -> Alice : dummy autonumber resume "<font color=red><b>Message 0 " Bob -> Alice : Yet another authentication Request Bob <- Alice : Yet another authentication Response autonumber stop Bob -> Alice : dummy autonumber resume 1 "<font color=blue><b>Message 0 " Bob -> Alice : Yet another authentication Request Bob <- Alice : Yet another authentication Response @enduml

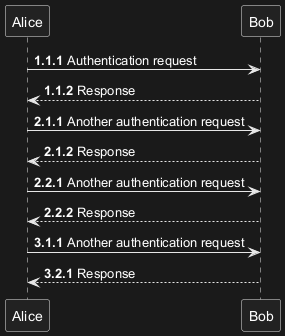

Ваше число, с которого начнется отсчет может быть последовательностью из двух или трех цифр, разделенных знаками ., ;, , или :. Также это могут одновременно два разных знака из этого списка. Например: 1.1.1 или 1.1:1.

Автоматически инкрементируется последняяя цифра из указанной последовательности.

Для того, чтобы инкрементировать первую цифру последовательности, укажите autonumber inc A. Для инкрементирования второй цифры последовательности укажите соответственно autonumber inc B.

🎉 Copied!

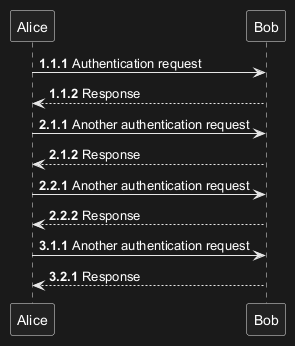

@startuml autonumber 1.1.1 Alice -> Bob: Authentication request Bob --> Alice: Response autonumber inc A 'Now we have 2.1.1 Alice -> Bob: Another authentication request Bob --> Alice: Response autonumber inc B 'Now we have 2.2.1 Alice -> Bob: Another authentication request Bob --> Alice: Response autonumber inc A 'Now we have 3.1.1 Alice -> Bob: Another authentication request autonumber inc B 'Now we have 3.2.1 Bob --> Alice: Response @enduml

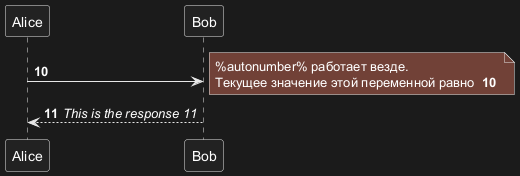

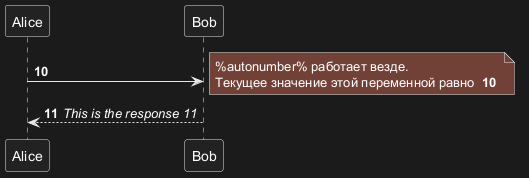

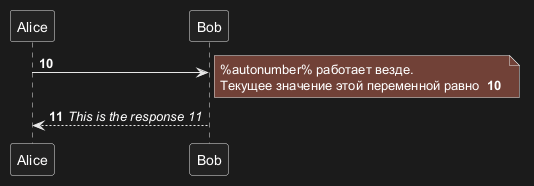

Вы также можете использовать значение autonumber вместе с %autonumber% переменной:

🎉 Copied!

@startuml autonumber 10 Alice -> Bob note right <U+0025>autonumber<U+0025> работает везде. Текущее значение этой переменной равно ** %autonumber% ** end note Bob --> Alice: //This is the response %autonumber%// @enduml

[Ref. QA-7119]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Название, Заголовок и футер страницы

Ключевое слово title используется, чтобы добавить название страницы.

Также страницы могут иметь заголовок и футер с помощью ключевых слов header и footer.

🎉 Copied!

@startuml header Page Header footer Page %page% of %lastpage% title Example Title Alice -> Bob : message 1 Alice -> Bob : message 2 @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Разбиение диаграмм

Ключевое слово newpage используется для разбиения диаграм на несколько изображений.

Вы можете указать название страницы сразу после ключевого слова newpage. Это название заменяет указанное ранее название, если таковое имеется.

Это очень полезно для печати длинных диаграмм на нескольких страницах.

(Примечание: это действительно работает. В превью показана только первая страница, но это из-за особенностей онлайн отображения.)

🎉 Copied!

@startuml Alice -> Bob : message 1 Alice -> Bob : message 2 newpage Alice -> Bob : message 3 Alice -> Bob : message 4 newpage A title for the\nlast page Alice -> Bob : message 5 Alice -> Bob : message 6 @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

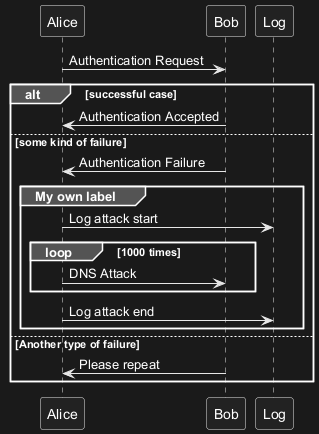

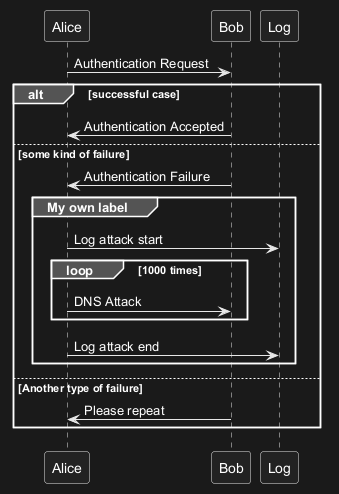

Группировка сообщений

Группировать сообщения возможно используя следующие ключевые слова:

• alt/else
• opt
• loop
• par
• break
• critical
• group, соответствует тексту который должен быть отображен

Имеется возможность добавить текст который должен быть отображен в заголовке. (для group, смотрите следующий параграф 'Дополнительная метка группы').

Ключевое слово end используется для завершения группы.

Допустимо вложение группы в группу.

🎉 Copied!

@startuml Alice -> Bob: Authentication Request alt successful case Bob -> Alice: Authentication Accepted else some kind of failure Bob -> Alice: Authentication Failure group My own label Alice -> Log : Log attack start loop 1000 times Alice -> Bob: DNS Attack end Alice -> Log : Log attack end end else Another type of failure Bob -> Alice: Please repeat end @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Дополнительная метка группы

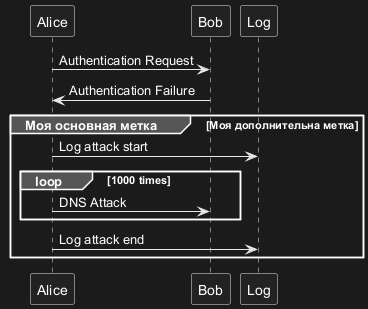

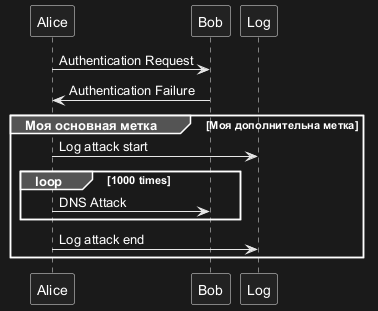

Для group можно добавить дополнительный текст или метку, которые будут отображаться в заголовке. Для этого их надо указать между квадратными скобками [ и ].

🎉 Copied!

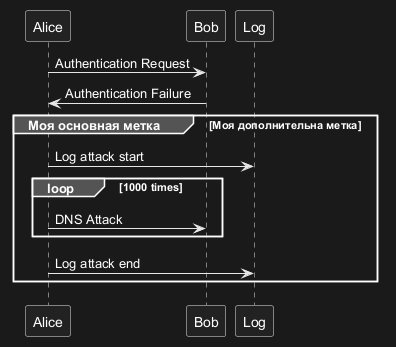

@startuml Alice -> Bob: Authentication Request Bob -> Alice: Authentication Failure group Моя основная метка [Моя дополнительна метка] Alice -> Log : Log attack start loop 1000 times Alice -> Bob: DNS Attack end Alice -> Log : Log attack end end @enduml

[Ссылка QA-2503]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

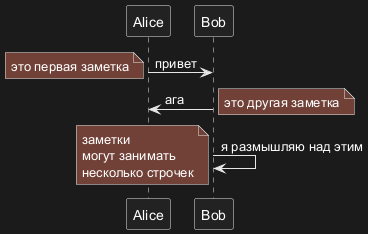

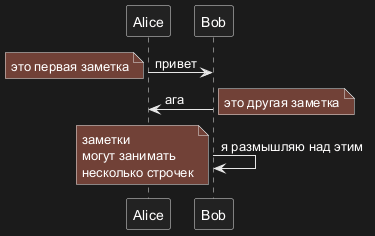

Примечания в сообщениях

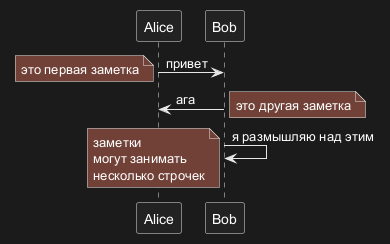

Можно помещать заметки к сообщениям, используя ключевые слова note left (заметка слева) или note right (заметка справа) сразу после сообщения.

Можно делать многострочные заметки используя ключевое слово end note для завершения заметки.

🎉 Copied!

@startuml Alice->Bob : привет note left: это первая заметка Bob->Alice : ага note right: это другая заметка Bob->Bob : я размышляю над этим note left заметки могут занимать несколько строчек end note @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Другие примечания

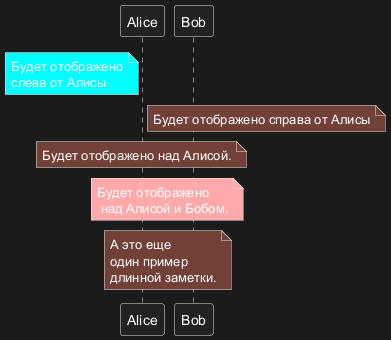

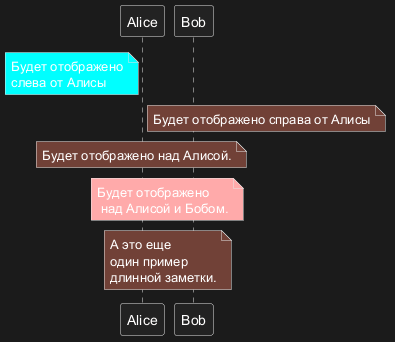

Возможно размещение примечаний относительно участников с использованием ключевых слов note left of (разместить слева от), note right of (разместить права от) или note over (разместить над).

Возможно выделить примечание, изменив цвет фона.

Можно делать многострочные заметки используя ключевое слово end note для завершения заметки.

🎉 Copied!

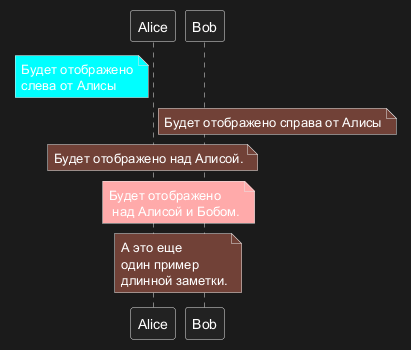

@startuml participant Alice participant Bob note left of Alice #aqua Будет отображено слева от Алисы end note note right of Alice: Будет отображено справа от Алисы note over Alice: Будет отображено над Алисой. note over Alice, Bob #FFAAAA: Будет отображено\n над Алисой и Бобом. note over Bob, Alice А это еще один пример длинной заметки. end note @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

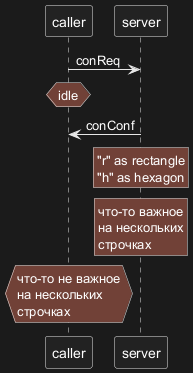

Изменение формы примечаний

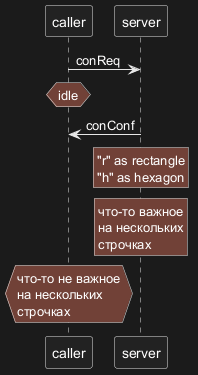

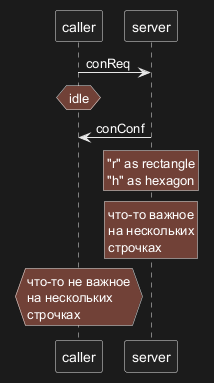

Вы можете использовать hnote и rnote для изменения формы примечаний:

• hnote для примечания в виде шестиугольника;
• rnote для примечания в виде прямоугольника.

🎉 Copied!

@startuml caller -> server : conReq hnote over caller : idle caller <- server : conConf rnote over server "r" as rectangle "h" as hexagon endrnote rnote over server что-то важное на нескольких строчках endrnote hnote over caller что-то не важное на нескольких строчках endhnote @enduml

[Ref. QA-1765]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

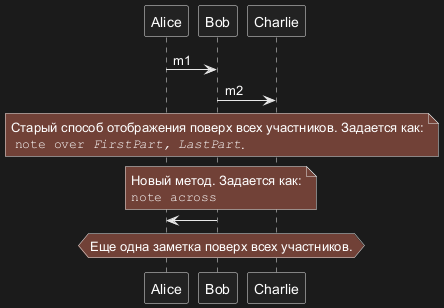

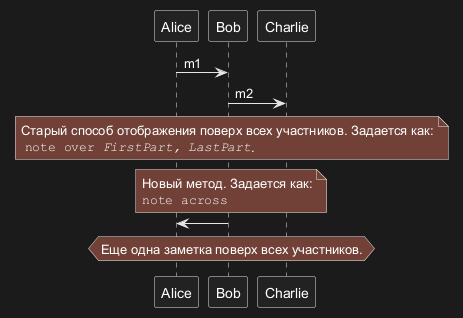

Заметка отображаемая поверх всех участников

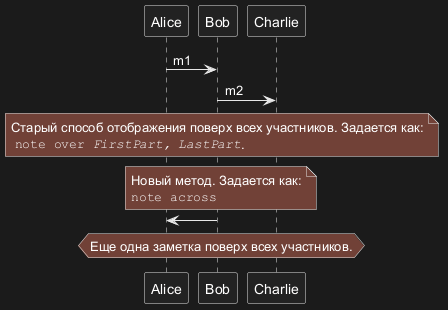

Вы можете сделать заметку, отображаемую поверх всем участников, используя синтаксис:

• note across: note_description

🎉 Copied!

@startuml Alice->Bob:m1 Bob->Charlie:m2 note over Alice, Charlie: Старый способ отображения поверх всех участников. Задается как:\n ""note over //FirstPart, LastPart//"". note across: Новый метод. Задается как:\n""note across"" Bob->Alice hnote across:Еще одна заметка поверх всех участников. @enduml

[Ref. QA-9738]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Выравнивание нескольких заметок по одному уровню [/]

Вы можете выровнить несколько заметок по одному уровню используя синтаксис /:

• без / (по умолчанию заметки не выравниваются)

🎉 Copied!

@startuml note over Alice : initial state of Alice note over Bob : initial state of Bob Bob -> Alice : hello @enduml

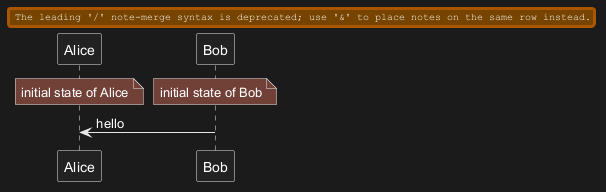

• с / (заметки выровнены)

🎉 Copied!

@startuml note over Alice : initial state of Alice / note over Bob : initial state of Bob Bob -> Alice : hello @enduml

[Ref. QA-354]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Creole и HTML

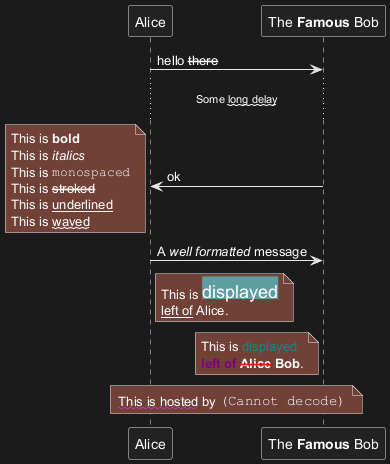

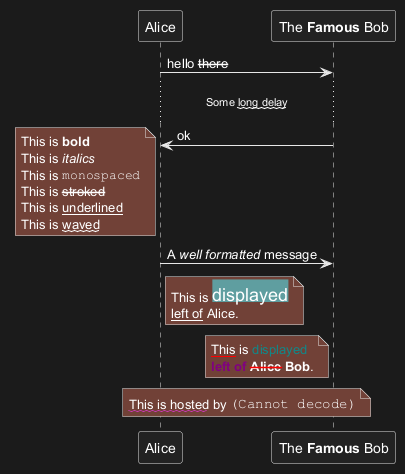

Так же можно использовать форматирование на Creole:

🎉 Copied!

@startuml participant Alice participant "The **Famous** Bob" as Bob Alice -> Bob : hello --there-- ... Some ~~long delay~~ ... Bob -> Alice : ok note left This is **bold** This is //italics// This is ""monospaced"" This is --stroked-- This is __underlined__ This is ~~waved~~ end note Alice -> Bob : A //well formatted// message note right of Alice This is <back:cadetblue><size:18>displayed</size></back> __left of__ Alice. end note note left of Bob <u:red>This</u> is <color #118888>displayed</color> **<color purple>left of</color> <s:red>Alice</strike> Bob**. end note note over Alice, Bob <w:#FF33FF>This is hosted</w> by <img sourceforge.jpg> end note @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Разделитель

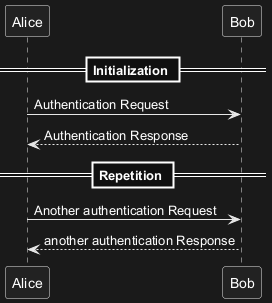

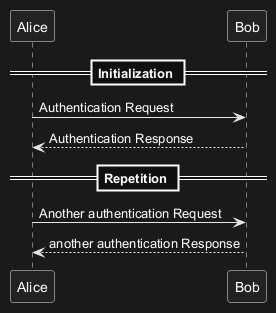

Вы можете использовать разделитель ==, чтобы разбить диаграмму на несколько логических этапов.

🎉 Copied!

@startuml == Initialization == Alice -> Bob: Authentication Request Bob --> Alice: Authentication Response == Repetition == Alice -> Bob: Another authentication Request Alice <-- Bob: another authentication Response @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

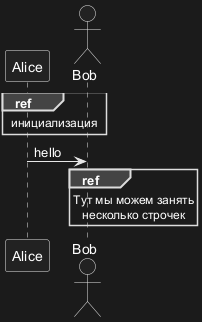

Ссылки

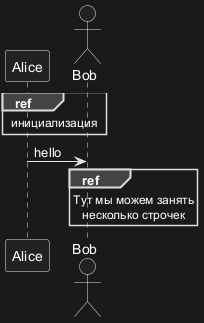

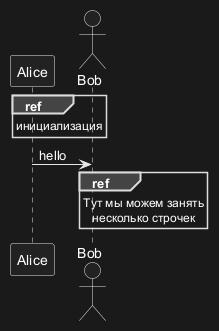

Вы можете использовать ссылки в диаграммах с помощью ключевого слова ref over.

🎉 Copied!

@startuml participant Alice actor Bob ref over Alice, Bob : инициализация Alice -> Bob : hello ref over Bob Тут мы можем занять несколько строчек end ref @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Задержка на диаграммах

Вы можете использовать конструкцию ... для представления временной задержки в процессе на диаграмме. При необходимости можно снабдить задержку комментарием.

🎉 Copied!

@startuml Alice -> Bob: Запрос авторизации ... Bob --> Alice: Авторизация ...5 минут спустя... Bob --> Alice: Пока ! @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

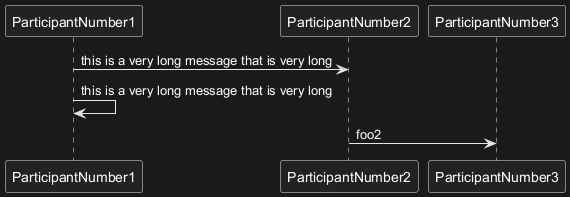

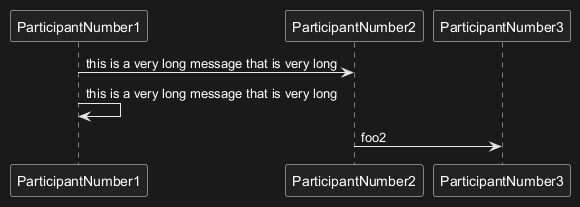

Перенос текста

По умолчанию текст сообщения отображается в одну строку.

Перенос текста для его отображения на нескольких строках можно сделать:

• вручную, добавив \n в месте разрыва строки;
• автоматически, установив максимальное количество символов в строке с использованием параметра maxMessageSize. При этом перенос осуществляется по словам.

🎉 Copied!

@startuml skinparam maxMessageSize 100 participant a participant b a -> b :этот\nтекст\nперенесен\nвручную a -> b :этот текст очень длинный и перенесен автоматически @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Промежутки

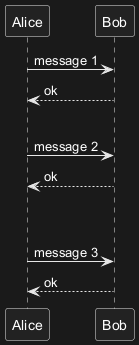

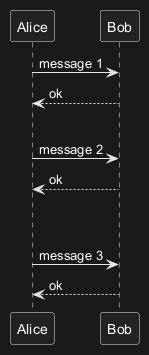

Вы можете использовать ||| чтобы показать промежутки в диаграммах..

Так же возможно указать промежуток в пикселях.

🎉 Copied!

@startuml Alice -> Bob: message 1 Bob --> Alice: ok ||| Alice -> Bob: message 2 Bob --> Alice: ok ||45|| Alice -> Bob: message 3 Bob --> Alice: ok @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Активация и деактивация линии существования

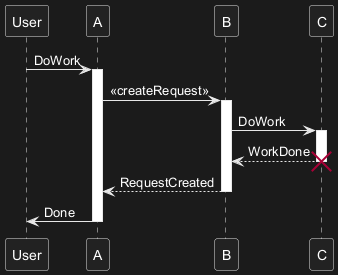

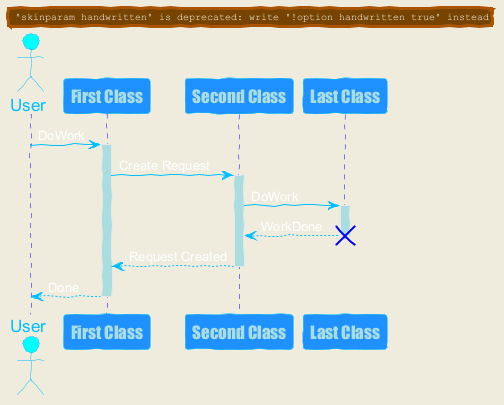

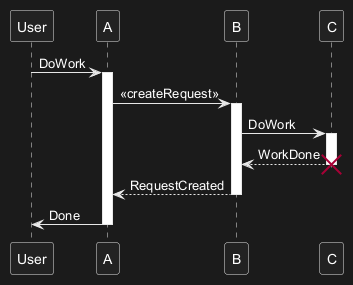

activate и deactivate используются чтобы обозначить активацию участника.

Линия существования появляется в момент активации участника.

activate и deactivate применяются к предыдущему сообщению.

destroy обозначает конец линии существования участника.

🎉 Copied!

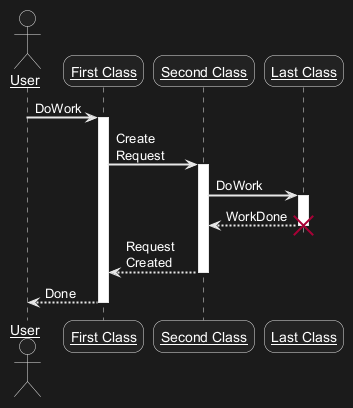

@startuml participant User User -> A: DoWork activate A A -> B: << createRequest >> activate B B -> C: DoWork activate C C --> B: WorkDone destroy C B --> A: RequestCreated deactivate B A -> User: Done deactivate A @enduml

Можно использовать вложенные линии существования, и можно указывать цвет для этих линий.

🎉 Copied!

@startuml participant User User -> A: DoWork activate A #FFBBBB A -> A: Internal call activate A #DarkSalmon A -> B: << createRequest >> activate B B --> A: RequestCreated deactivate B deactivate A A -> User: Done deactivate A @enduml

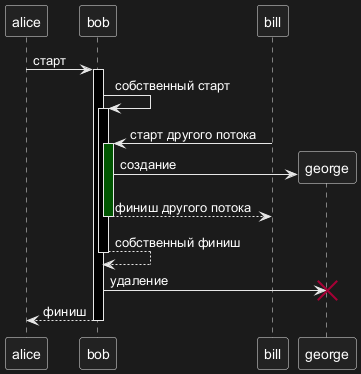

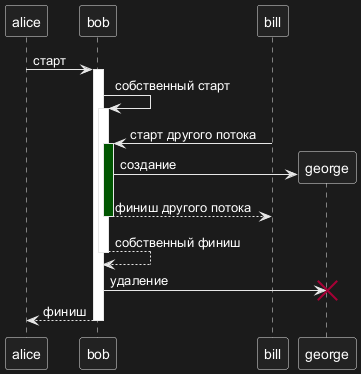

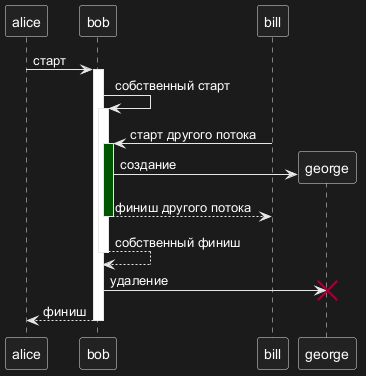

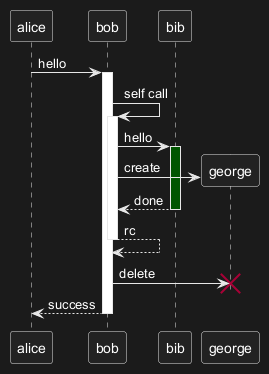

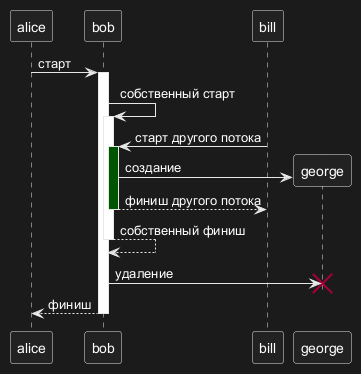

Autoactivation is possible and works with the return keywords: Автоактивация также возможна, для этого используйте команду autoactivate on. Для определения конца активации используются команды return:

🎉 Copied!

@startuml autoactivate on alice -> bob : старт bob -> bob : собственный старт bill -> bob #005500 : старт другого потока bob -> george ** : создание return финиш другого потока return собственный финиш bob -> george !! : удаление return финиш @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Return

Команда return генерирует сообщение возврата с необязательной текстовой меткой.

Точкой возврата является та линия, которая вызвала последнюю активацию текущей линии жизни.

Синтаксис - return label, где label, если указано, является любой строкой, приемлемой для обычных сообщений.

🎉 Copied!

@startuml Bob -> Alice : привет activate Alice Alice -> Alice : какое-то действие return пока @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

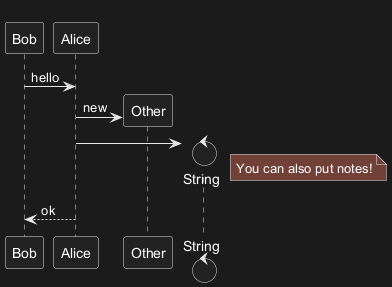

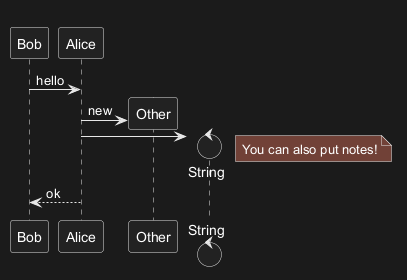

Отображение создания участника процессом

Вы можете использовать ключевое слово create перед декларацией сообщения для акцентирования факта, что принимающий участник создается данным сообщением.

🎉 Copied!

@startuml Bob -> Alice : hello create Other Alice -> Other : new create control String Alice -> String note right : You can also put notes! Alice --> Bob : ok @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Быстрый синтаксис для активации, деактивации и создания

Сразу после указания целевого участника можно использовать следующий синтаксис:

• ++ Активировать цель (опционально за этим может следовать цвет)
• -- Деактивировать источник
• ** Создать экземпляр цели
• !! Уничтожить экземпляр цели

🎉 Copied!

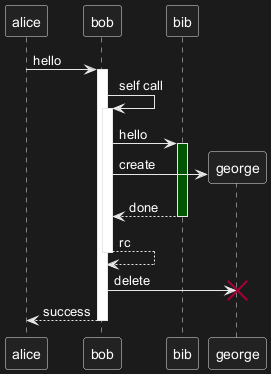

@startuml alice -> bob ++ : hello bob -> bob ++ : self call bob -> bib ++ #005500 : hello bob -> george ** : create return done return rc bob -> george !! : delete return success @enduml

Затем вы можете смешивать активацию и деактивацию в одной строке

🎉 Copied!

@startuml alice -> bob ++ : hello1 bob -> charlie --++ : hello2 charlie --> alice -- : ok @enduml

🎉 Copied!

@startuml @startuml alice -> bob --++ #gold: hello bob -> alice --++ #gold: you too alice -> bob --: step1 alice -> bob : step2 @enduml @enduml

[Ссылка на QA-4834, QA-9573 и QA-13234]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Входящие и исходящие сообщения

Вы можете использовать входящие или исходящие стрелки если вы хотите сфокусироваться на части диаграммы.

Используйте квадратные скобки для указания левой "[" или правой "]" стороны диаграммы

🎉 Copied!

@startuml [-> A: DoWork activate A A -> A: Internal call activate A A ->] : << createRequest >> A<--] : RequestCreated deactivate A [<- A: Done deactivate A @enduml

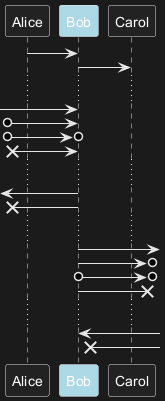

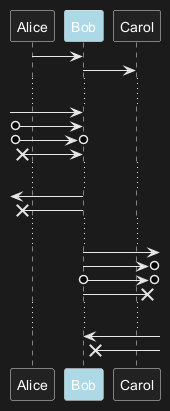

Вы также можете использовать следующий синтаксис:

🎉 Copied!

@startuml participant Alice participant Bob #lightblue Alice -> Bob Bob -> Carol ... [-> Bob [o-> Bob [o->o Bob [x-> Bob ... [<- Bob [x<- Bob ... Bob ->] Bob ->o] Bob o->o] Bob ->x] ... Bob <-] Bob x<-] @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

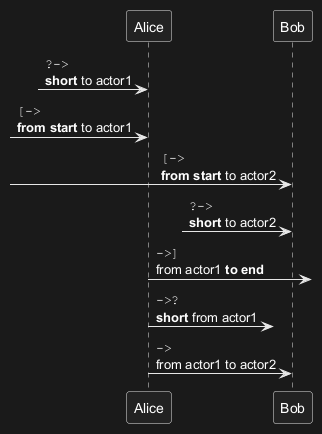

Короткие стрелки для входящих и исходящих сообщений

Вы можете использовать короткие стрелки с помощью ?

🎉 Copied!

@startuml ?-> Alice : ""?->""\n**short** to actor1 [-> Alice : ""[->""\n**from start** to actor1 [-> Bob : ""[->""\n**from start** to actor2 ?-> Bob : ""?->""\n**short** to actor2 Alice ->] : ""->]""\nfrom actor1 **to end** Alice ->? : ""->?""\n**short** from actor1 Alice -> Bob : ""->"" \nfrom actor1 to actor2 @enduml

[Ссылка на QA-310]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

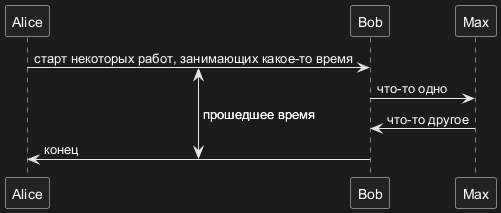

Якоря и длительность

С помощью teoz можно добавить якоря на диаграмму и использовать якоря для указания длительности

🎉 Copied!

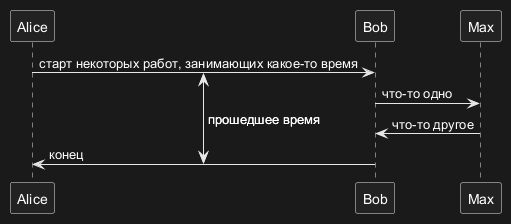

@startuml !pragma teoz true {start} Alice -> Bob : старт некоторых работ, занимающих какое-то время Bob -> Max : что-то одно Max -> Bob : что-то другое {end} Bob -> Alice : конец {start} <-> {end} : прошедшее время @enduml

Для указания прагмы можно использовать опцию командной строки -P

java -jar plantuml.jar -Pteoz=true

[Ref. issue-582]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Стереотипы и отметки

Можно добавить стереотипы к участникам используя << и >>.

В стереотипе вы можете добавить отмеченного участника в цветном круге используя синтаксис (X,color).

🎉 Copied!

@startuml participant "Famous Bob" as Bob << Generated >> participant Alice << (C,#ADD1B2) Testable >> Bob->Alice: First message @enduml

По умолчанию, для отображения стереотипа используются кавычки "ёлочки". Вы можете изменить это поведение, используя skinparam guillemet:

🎉 Copied!

@startuml skinparam guillemet false participant "Famous Bob" as Bob << Generated >> participant Alice << (C,#ADD1B2) Testable >> Bob->Alice: First message @enduml

🎉 Copied!

@startuml participant Bob << (C,#ADD1B2) >> participant Alice << (C,#ADD1B2) >> Bob->Alice: First message @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Расположение стереотипов

Чтобы указать желаемое расположение стереотипа используйте команды (top или bottom) вместе с командой skinparam stereotypePosition.

Расположение сверху (настройка по умолчанию)

🎉 Copied!

@startuml skinparam stereotypePosition top participant A<<st1>> participant B<<st2>> A --> B : stereo test @enduml

Расположение снизу

🎉 Copied!

@startuml skinparam stereotypePosition bottom participant A<<st1>> participant B<<st2>> A --> B : stereo test @enduml

[См. QA-18650]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Больше информации в заголовках

Вы можете использовать форматирование на Creole для заголовков.

🎉 Copied!

@startuml title __Simple__ **communication** example Alice -> Bob: Authentication Request Bob -> Alice: Authentication Response @enduml

C помощью последовательности символов \n вы можете добавить перевод строки в заголовок.

🎉 Copied!

@startuml title __Simple__ communication example\non several lines Alice -> Bob: Authentication Request Bob -> Alice: Authentication Response @enduml

Вы также можете задать заголовок на нескольких строках, используя ключевые слова title и end title .

🎉 Copied!

@startuml title <u>Simple</u> communication example on <i>several</i> lines and using <font color=red>html</font> This is hosted by <img:sourceforge.jpg> end title Alice -> Bob: Authentication Request Bob -> Alice: Authentication Response @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Группировка участников

Можно создать прямоугольник вокруг участников, используя комманды box и end box.

Вы можете задать настраиваемый заголовок и цвет фона в прямоугольнике группировки после команды box.

🎉 Copied!

@startuml box "Internal Service" #LightBlue participant Bob participant Alice end box participant Other Bob -> Alice : hello Alice -> Other : hello @enduml

Архитектура teoz позволяет также создавать вложенные группы — группы внутри групп — например:

🎉 Copied!

@startuml !pragma teoz true box "Внутренний сервис" #LightBlue participant Bob box "Подкоманда" participant Alice participant John end box end box participant Other Bob -> Alice : hello Alice -> John : hello John -> Other: Hello @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Удаление футера

Вы можете использовать ключевое слово hide footbox для удаления футера из диаграммы.

🎉 Copied!

@startuml hide footbox title Footer removed Alice -> Bob: Authentication Request Bob --> Alice: Authentication Response @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Skinparam

Вы можете использовать команду skinparam для изменения шрифтов и цветов диаграммы

Вы можете использовать данную команду :

• В определении диаграммы, как любую другую команду,
• В подключенном файле,
• В конфигурационном файле, указанном в командной строке в задании ANT.

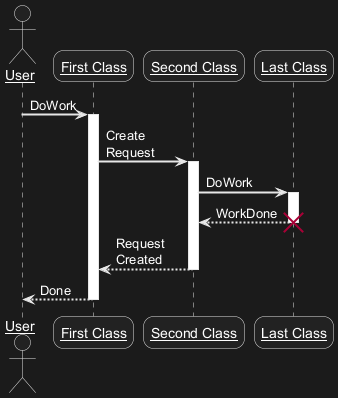

Вы можете изменить другие параметры отображения, как видно из следующих примеров:

🎉 Copied!

@startuml skinparam sequenceArrowThickness 2 skinparam roundcorner 20 skinparam maxmessagesize 60 skinparam sequenceParticipant underline actor User participant "First Class" as A participant "Second Class" as B participant "Last Class" as C User -> A: DoWork activate A A -> B: Create Request activate B B -> C: DoWork activate C C --> B: WorkDone destroy C B --> A: Request Created deactivate B A --> User: Done deactivate A @enduml

🎉 Copied!

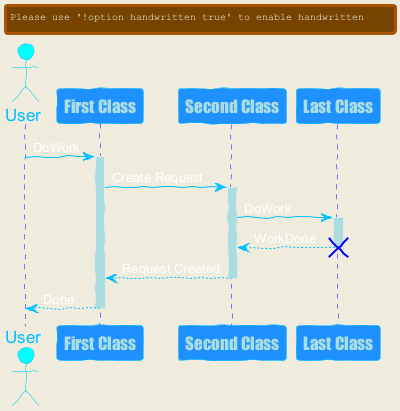

@startuml skinparam backgroundColor #EEEBDC skinparam handwritten true skinparam sequence { ArrowColor DeepSkyBlue ActorBorderColor DeepSkyBlue LifeLineBorderColor blue LifeLineBackgroundColor #A9DCDF ParticipantBorderColor DeepSkyBlue ParticipantBackgroundColor DodgerBlue ParticipantFontName Impact ParticipantFontSize 17 ParticipantFontColor #A9DCDF ActorBackgroundColor aqua ActorFontColor DeepSkyBlue ActorFontSize 17 ActorFontName Aapex } actor User participant "First Class" as A participant "Second Class" as B participant "Last Class" as C User -> A: DoWork activate A A -> B: Create Request activate B B -> C: DoWork activate C C --> B: WorkDone destroy C B --> A: Request Created deactivate B A --> User: Done deactivate A @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

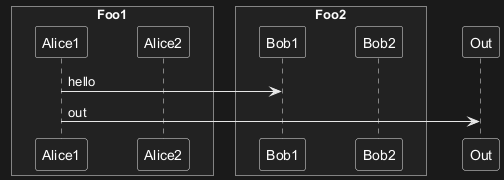

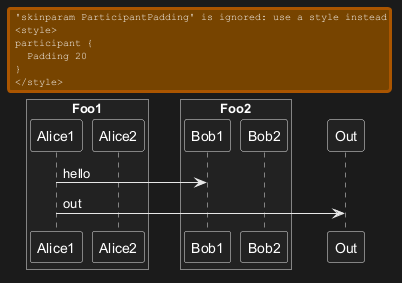

Изменение отступов

Вы можете изменить некоторые настройки отступов

🎉 Copied!

@startuml skinparam ParticipantPadding 20 skinparam BoxPadding 10 box "Foo1" participant Alice1 participant Alice2 end box box "Foo2" participant Bob1 participant Bob2 end box Alice1 -> Bob1 : hello Alice1 -> Out : out @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Приложение: Примеры всех типов стрелок

Обычная стрелка

🎉 Copied!

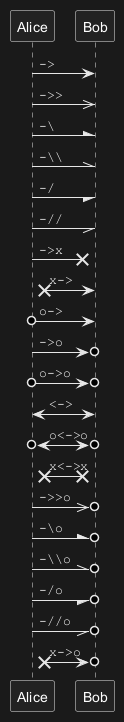

@startuml participant Alice as a participant Bob as b a -> b : ""-> "" a ->> b : ""->> "" a -\ b : ""-\ "" a -\\ b : ""-\\\\"" a -/ b : ""-/ "" a -// b : ""-// "" a ->x b : ""->x "" a x-> b : ""x-> "" a o-> b : ""o-> "" a ->o b : ""->o "" a o->o b : ""o->o "" a <-> b : ""<-> "" a o<->o b : ""o<->o"" a x<->x b : ""x<->x"" a ->>o b : ""->>o "" a -\o b : ""-\o "" a -\\o b : ""-\\\\o"" a -/o b : ""-/o "" a -//o b : ""-//o "" a x->o b : ""x->o "" @enduml

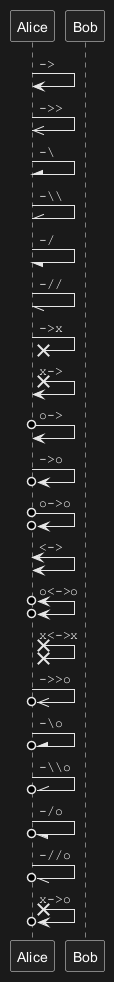

Возвращающаяся трелка

🎉 Copied!

@startuml participant Alice as a participant Bob as b a -> a : ""-> "" a ->> a : ""->> "" a -\ a : ""-\ "" a -\\ a : ""-\\\\"" a -/ a : ""-/ "" a -// a : ""-// "" a ->x a : ""->x "" a x-> a : ""x-> "" a o-> a : ""o-> "" a ->o a : ""->o "" a o->o a : ""o->o "" a <-> a : ""<-> "" a o<->o a : ""o<->o"" a x<->x a : ""x<->x"" a ->>o a : ""->>o "" a -\o a : ""-\o "" a -\\o a : ""-\\\\o"" a -/o a : ""-/o "" a -//o a : ""-//o "" a x->o a : ""x->o "" @enduml

Входящие и исходящие сообщения (с '[', ']')

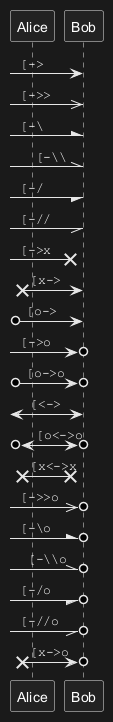

Входящие сообщения (с '[')

🎉 Copied!

@startuml participant Alice as a participant Bob as b [-> b : ""[-> "" [->> b : ""[->> "" [-\ b : ""[-\ "" [-\\ b : ""[-\\\\"" [-/ b : ""[-/ "" [-// b : ""[-// "" [->x b : ""[->x "" [x-> b : ""[x-> "" [o-> b : ""[o-> "" [->o b : ""[->o "" [o->o b : ""[o->o "" [<-> b : ""[<-> "" [o<->o b : ""[o<->o"" [x<->x b : ""[x<->x"" [->>o b : ""[->>o "" [-\o b : ""[-\o "" [-\\o b : ""[-\\\\o"" [-/o b : ""[-/o "" [-//o b : ""[-//o "" [x->o b : ""[x->o "" @enduml

Исходящие сообщения (с ']')

🎉 Copied!

@startuml participant Alice as a participant Bob as b a ->] : ""->] "" a ->>] : ""->>] "" a -\] : ""-\] "" a -\\] : ""-\\\\]"" a -/] : ""-/] "" a -//] : ""-//] "" a ->x] : ""->x] "" a x->] : ""x->] "" a o->] : ""o->] "" a ->o] : ""->o] "" a o->o] : ""o->o] "" a <->] : ""<->] "" a o<->o] : ""o<->o]"" a x<->x] : ""x<->x]"" a ->>o] : ""->>o] "" a -\o] : ""-\o] "" a -\\o] : ""-\\\\o]"" a -/o] : ""-/o] "" a -//o] : ""-//o] "" a x->o] : ""x->o] "" @enduml

Короткие входящие и исходящие сообщения (с '?')

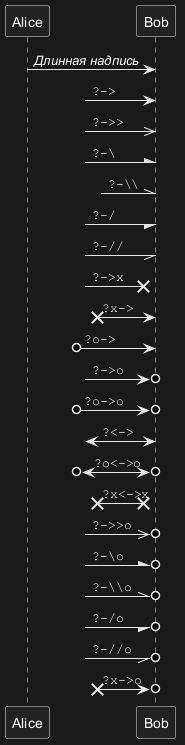

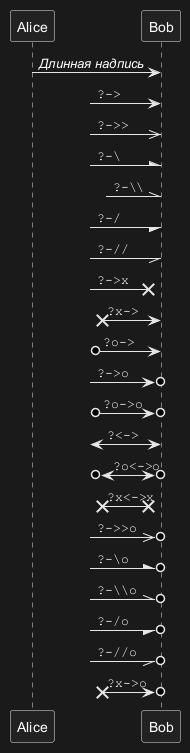

Короткие входящие (с '?')

🎉 Copied!

@startuml participant Alice as a participant Bob as b a -> b : //Длинная надпись// ?-> b : ""?-> "" ?->> b : ""?->> "" ?-\ b : ""?-\ "" ?-\\ b : ""?-\\\\"" ?-/ b : ""?-/ "" ?-// b : ""?-// "" ?->x b : ""?->x "" ?x-> b : ""?x-> "" ?o-> b : ""?o-> "" ?->o b : ""?->o "" ?o->o b : ""?o->o "" ?<-> b : ""?<-> "" ?o<->o b : ""?o<->o"" ?x<->x b : ""?x<->x"" ?->>o b : ""?->>o "" ?-\o b : ""?-\o "" ?-\\o b : ""?-\\\\o "" ?-/o b : ""?-/o "" ?-//o b : ""?-//o "" ?x->o b : ""?x->o "" @enduml

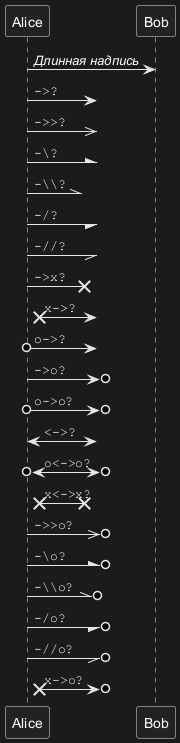

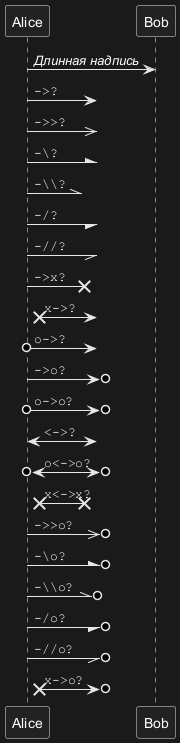

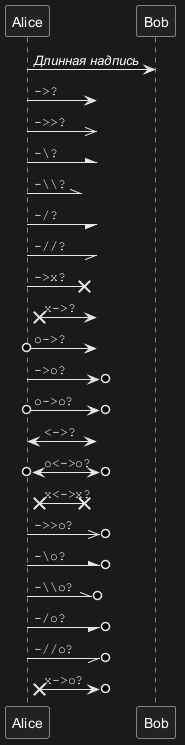

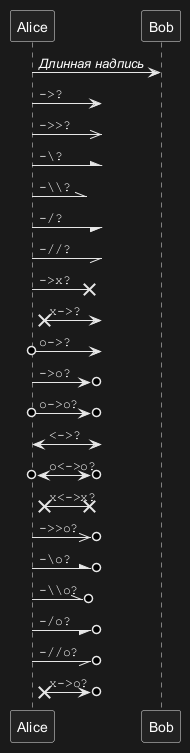

Короткие исходящие (с '?')

🎉 Copied!

@startuml participant Alice as a participant Bob as b a -> b : //Длинная надпись// a ->? : ""->? "" a ->>? : ""->>? "" a -\? : ""-\? "" a -\\? : ""-\\\\?"" a -/? : ""-/? "" a -//? : ""-//? "" a ->x? : ""->x? "" a x->? : ""x->? "" a o->? : ""o->? "" a ->o? : ""->o? "" a o->o? : ""o->o? "" a <->? : ""<->? "" a o<->o? : ""o<->o?"" a x<->x? : ""x<->x?"" a ->>o? : ""->>o? "" a -\o? : ""-\o? "" a -\\o? : ""-\\\\o?"" a -/o? : ""-/o? "" a -//o? : ""-//o? "" a x->o? : ""x->o? "" @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Разные стили отображения

По умолчанию

🎉 Copied!

@startuml Bob -> Alice : hello Alice -> Bob : ok @enduml

LifelineStrategy

• nosolid

Этот стиль и используется по умолчанию

🎉 Copied!

@startuml skinparam lifelineStrategy nosolid Bob -> Alice : hello Alice -> Bob : ok @enduml

[Ссылка на QA-9016]

• solid

Для того, чтобы сделать вертикальные линии сплошными используйте команду skinparam lifelineStrategy solid

🎉 Copied!

@startuml skinparam lifelineStrategy solid Bob -> Alice : hello Alice -> Bob : ok @enduml

[Ссылка на QA-2794]

style strictuml

Для отображения в строгом соответствии с UML (также меняется стиль стрелок: кончики отображаются как треугольники), вы можете использовать

• skinparam style strictuml

🎉 Copied!

@startuml skinparam style strictuml Bob -> Alice : hello Alice -> Bob : ok @enduml

[ссылка QA-1047]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Скрытие ни с кем не связанных участников

По умолчанию отображаются все участники.

🎉 Copied!

@startuml participant Alice participant Bob participant Carol Alice -> Bob : Привет @enduml

Но Вы можете скрыть таких участников использя команду hide unlinked.

🎉 Copied!

@startuml hide unlinked participant Alice participant Bob participant Carol Alice -> Bob : Привет @enduml

[Ref. QA-4247]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Цвет сгруппированных сообщений

Можно задать цвет для сгруппированных сообщений:

🎉 Copied!

@startuml Alice -> Bob: Запрос авторизации alt#Gold #LightBlue Успешный кейс Bob -> Alice: Запрос удовлетворен else #Pink Ошибка Bob -> Alice: Запрос отклонен end @enduml

[Ref. QA-4750 and QA-6410]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Основной фрейм

🎉 Copied!

@startuml mainframe Это **основной фрейм** Alice->Bob : Привет @enduml

[Ref. QA-4019 and Issue#148]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Slanted or odd arrows

You can use the (nn) option (before or after arrow) to make the arrows slanted, where nn is the number of shift pixels.

[Available only after v1.2022.6beta+]

🎉 Copied!

@startuml A ->(10) B: text 10 B ->(10) A: text 10 A ->(10) B: text 10 A (10)<- B: text 10 @enduml

🎉 Copied!

@startuml A ->(40) B++: Rq B -->(20) A--: Rs @enduml

[Ref. QA-14145]

🎉 Copied!

@startuml !pragma teoz true A ->(50) C: Starts\nwhen 'B' sends & B ->(25) C: \nBut B's message\n arrives before A's @enduml

[Ref. QA-6684]

🎉 Copied!

@startuml !pragma teoz true S1 ->(30) S2: msg 1\n & S2 ->(30) S1: msg 2 note left S1: msg\nS2 to S1 & note right S2: msg\nS1 to S2 @enduml

[Ref. QA-1072]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Параллельные сообщения (в архитектуре teoz)

Чтобы отображать команды параллельно используйте команду & (амперсанд) в окружении teoz:

🎉 Copied!

@startuml !pragma teoz true Alice -> Bob : hello & Bob -> Charlie : hi @enduml

(См. подробнее про архитектуру Teoz)
