Couleurs

Vous pouvez utiliser pour spécifier les couleurs de remplissage et de ligne soit :

Une valeur de couleur spéciale transparent peut être utilisée, synonyme de transparent black (#00000000).

Exemple de diagramme de Gantt

🎉 Copied!

@startgantt
[Activity1] lasts 5 days
[Activity2] lasts 5 days
[Activity1] is colored in White/Red
[Activity2] is colored in Silver/SeaGreen
[Activity1] -> [Activity2]
@endgantt

Exemple sur le Diagramme de Séquence

🎉 Copied!

@startuml
actor Bob #Red/Yellow
actor Alice #FF0000/FFFF00
Alice -> Bob : hello
@enduml

Ceci utilise le dégradé de couleurs, voir la section suivante. Voir aussi skinparam

WARNING
 This translation need to be updated.
WARNING

Dégradé de couleurs

Vous pouvez également utiliser un dégradé de couleurs en arrière-plan, avec la syntaxe suivante : deux noms de couleurs séparés soit par :

  • | ,
  • / ,
  • \ , ou
  • -

selon la direction du dégradé.

Voir la section précédente, et Dégradé de couleurs sur la page Diagramme de classes.

Couleur de police automatique

La valeur spéciale automatic peut être utilisée pour la couleur de la police (premier plan du texte). Dans ce cas, la couleur est soit noire, soit blanche, en fonction de l'arrière-plan actuel

🎉 Copied!

@startuml
skinparam classFontColor automatic
skinparam classHeaderBackgroundColor #444

class classA {
testMethodCode()
}

class classB #fff {
testMethodCode()
}
@enduml

Préprocesseur et gestion des couleurs

Vous pouvez manipuler la couleur avec le préprocesseur et les fonctions intégrées

Nom Description Exemple Retour
%darken Retourne une couleur foncée d'une couleur donnée avec un certain ratio %darken("red", 20) #CC0000
%is_dark Vérifie si une couleur est foncée %is_dark("#000000") true
%is_light Vérifie si une couleur est claire %is_light("#000000") false
%lighten Renvoie une couleur claire d'une couleur donnée avec un certain ratio %lighten("red", 20) #CC3333
%reverse_color Inverse une couleur en utilisant RGB %reverse_color("#FF7700") #0088FF
%reverse_hsluv_color Inverser une couleur en utilisant HSLuv %reverse_hsluv_color("#FF7700") #602800

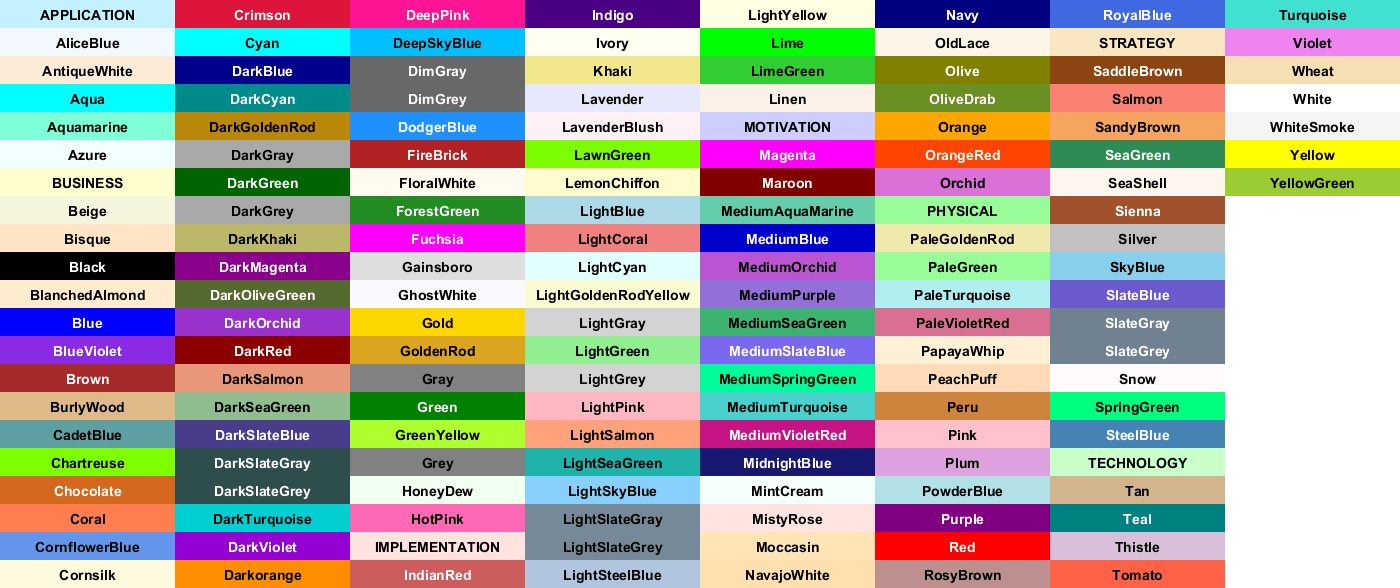

View colors in PlantUML

Un utilisateur a récemment créé une image pour afficher toutes les couleurs connues par PlantUML. (Un grand merci à lui!)

En conséquence, une nouvelle fonctionnalité a été rajoutée pour afficher toutes les couleurs avec le diagramme suivant:

🎉 Copied!

@startuml
colors
@enduml

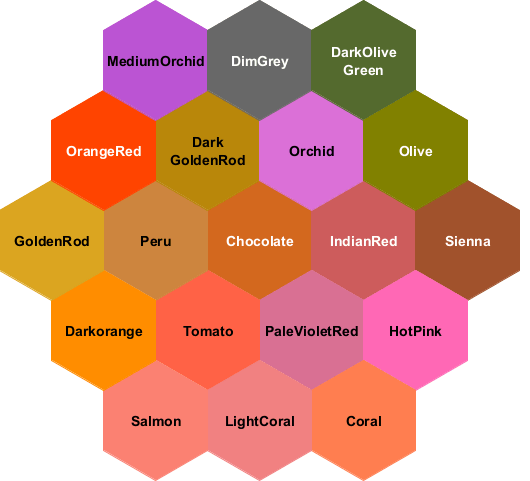

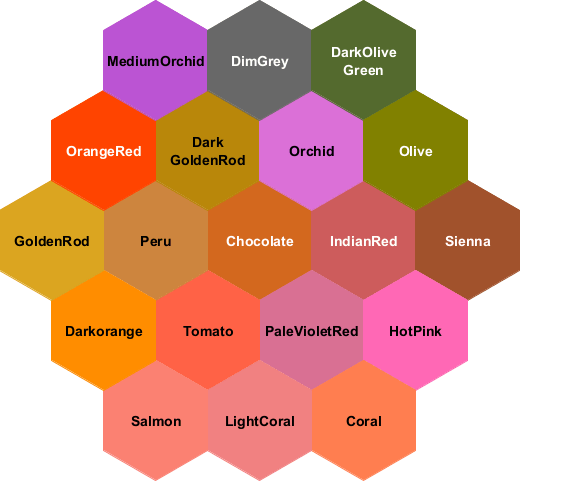

Il est aussi possible d'afficher une palette de couleurs proches d'une certaine couleur (en donnant son nom ou sa valeur hexadécimale).

🎉 Copied!

@startuml
colors chocolate
@enduml

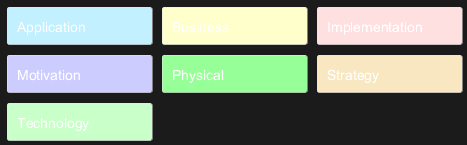

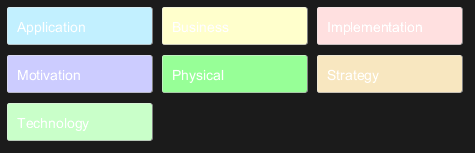

Couleurs d'Archimate

Archimate utilise des noms de couleurs qui reflètent l'objectif d'un nœud :
  • Application
  • Entreprise
  • Mise en œuvre
  • Motivation
  • Physique
  • Stratégie
  • Technologie

🎉 Copied!

@startuml
skinparam minClassWidth 125
skinparam nodesep 10
skinparam ranksep 10

rectangle Application    #Application
rectangle Business       #Business
rectangle Implementation #Implementation
rectangle Motivation     #Motivation
rectangle Physical       #Physical
rectangle Strategy       #Strategy
rectangle Technology     #Technology
@enduml

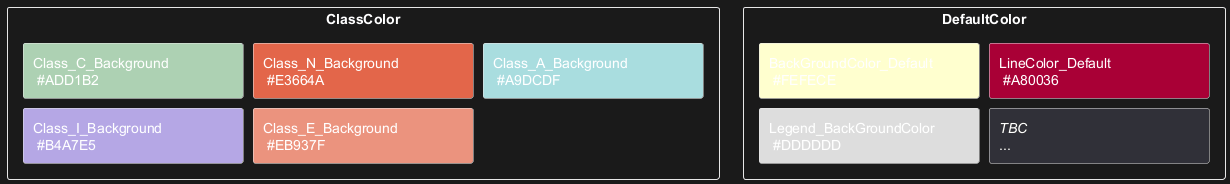

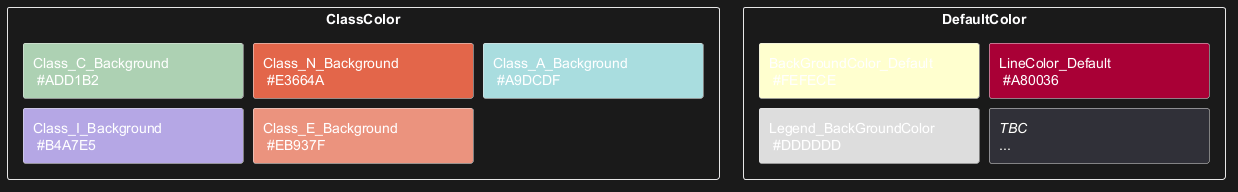

Couleurs de PlantUML

🎉 Copied!

@startuml
skinparam minClassWidth 200
skinparam nodesep 10
skinparam ranksep 10

rectangle "ClassColor" {
rectangle "Class_C_Background\n #ADD1B2" #ADD1B2
rectangle "Class_N_Background\n #E3664A" #E3664A
rectangle "Class_A_Background\n #A9DCDF" #A9DCDF
rectangle "Class_I_Background\n #B4A7E5" #B4A7E5
rectangle "Class_E_Background\n #EB937F" #EB937F
}
rectangle "DefaultColor" {
rectangle "BackGroundColor_Default\n #FEFECE" #FEFECE
rectangle "LineColor_Default\n #A80036"       #A80036
rectangle "Legend_BackGroundColor\n #DDDDDD"   #DDDDDD
rectangle "//TBC//\n..."
}
@enduml
