Diagramme de composants

Diagramme de composants: Un diagramme de composants est un type de diagramme structurel utilisé dans UML (Unified Modeling Language) pour visualiser l'organisation et les relations des composants d'un système. Ces diagrammes aident à décomposer des systèmes complexes en composants gérables, en montrant leurs interdépendances, et en assurant une conception et une architecture efficaces du système.

Avantages de PlantUML:
  • Simplicité: Avec PlantUML, vous pouvez créer des diagrammes de composants en utilisant des descriptions textuelles simples et intuitives, éliminant le besoin d'outils de dessin complexes.
  • Intégration: PlantUML s'intègre de manière transparente à divers outils et plateformes, ce qui en fait un choix polyvalent pour les développeurs et les architectes.
  • Collaboration: Le forum PlantUML offre une plateforme aux utilisateurs pour discuter, partager et demander de l'aide sur leurs diagrammes, favorisant ainsi une communauté de collaboration.

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Composants

Les composants doivent être mis entre parenthèses.

Vous pouvez également utiliser le mot-clé component pour définir un composant . Et vous pouvez définir un alias, en utilisant le mot-clé as . Cet alias sera utilisé plus tard, lors de la définition des relations

🎉 Copied!

@startuml

[First component]
[Another component] as Comp2
component Comp3
component [Last\ncomponent] as Comp4

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

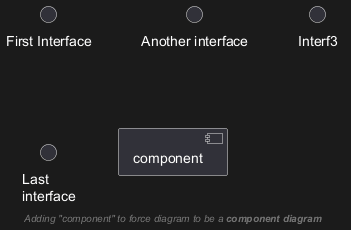

Interfaces

Les interfaces sont définies à l'aide du symbole () (parce que cela ressemble à un cercle).

Vous pouvez aussi utiliser le mot-clé interface pour définir une interface. Vous pouvez aussi définir un alias, à l'aide du mot-clé as. Cet alias pourrait être utilisé plus tard, lors de la définition des relations.

Nous verrons plus tard qu'il n'est pas obligatoire de définir les interfaces.

🎉 Copied!

@startuml

() "First Interface"
() "Another interface" as Interf2
interface Interf3
interface "Last\ninterface" as Interf4

[component]
footer //Adding "component" to force diagram to be a **component diagram**//
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Exemple de base

Les liens entre les éléments sont établis à l'aide de combinaisons de symboles de lignes pointillées (..), de lignes droites (--) et de flèches (-->)

🎉 Copied!

@startuml

DataAccess - [First Component]
[First Component] ..> HTTP : use

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Utilisation des notes

Vous pouvez utiliser les mots-clés note left of , note right of, note top of , note bottom of pour définir des notes relatives à un seul objet.

Une note peut également être définie seule avec les mots-clés note , puis liée à d'autres objets à l'aide du symbole ..

🎉 Copied!

@startuml

interface "Data Access" as DA

DA - [First Component]
[First Component] ..> HTTP : use

note left of HTTP : Web Service only

note right of [First Component]
  A note can also
  be on several lines
end note

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Regroupement de composants

Vous pouvez utiliser plusieurs mots-clés pour regrouper des composants et des interfaces
  • package
  • node
  • folder
  • frame
  • cloud
  • database

🎉 Copied!

@startuml

package "Some Group" {
  HTTP - [First Component]
  [Another Component]
}

node "Other Groups" {
  FTP - [Second Component]
  [First Component] --> FTP
}

cloud {
  [Example 1]
}


database "MySql" {
  folder "This is my folder" {
    [Folder 3]
  }
  frame "Foo" {
    [Frame 4]
  }
}


[Another Component] --> [Example 1]
[Example 1] --> [Folder 3]
[Folder 3] --> [Frame 4]

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Changement de direction des flèches

Par défaut, les liens entre les classes ont deux tirets -- et sont orientés verticalement. Il est possible d'utiliser un lien horizontal en mettant un seul tiret (ou point) comme ceci

🎉 Copied!

@startuml
[Component] --> Interface1
[Component] -> Interface2
@enduml

Vous pouvez également changer de direction en inversant le lien :

🎉 Copied!

@startuml
Interface1 <-- [Component]
Interface2 <- [Component]
@enduml

Il est également possible de changer la direction de la flèche en ajoutant les mots-clés left, right, up ou down à l'intérieur de la flèche

🎉 Copied!

@startuml
[Component] -left-> left
[Component] -right-> right
[Component] -up-> up
[Component] -down-> down
@enduml

Vous pouvez raccourcir la flèche en utilisant uniquement le premier caractère de la direction (par exemple, -d- au lieu de -down- ) ou les deux premiers caractères (-do-).

Veuillez noter que vous ne devez pas abuser de cette fonctionnalité : Graphviz donne généralement de bons résultats sans modification.

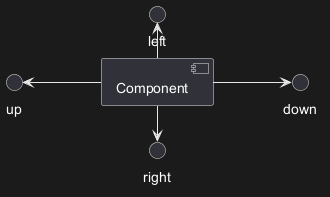

Et avec le paramètre left to right direction paramètre

🎉 Copied!

@startuml
left to right direction
[Component] -left-> left
[Component] -right-> right
[Component] -up-> up
[Component] -down-> down
@enduml

_See also 'Change diagram orientation' on [Deployment diagram](deployment-diagram) page._

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Utiliser la notation UML2

Par défaut (à partir de la version v1.2020.13-14), la notation UML2 est utilisée.

🎉 Copied!

@startuml

interface "Data Access" as DA

DA - [First Component]
[First Component] ..> HTTP : use

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Utiliser la notation UML1

La commande skinparam componentStyle uml1 est utilisée pour passer à la notation UML1

🎉 Copied!

@startuml
skinparam componentStyle uml1

interface "Data Access" as DA

DA - [First Component]
[First Component] ..> HTTP : use

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Utiliser le style rectangle (supprime toute notation UML)

La commande skinparam componentStyle rectangle est utilisée pour changer vers le style rectangle (sans aucune notation UML).

🎉 Copied!

@startuml
skinparam componentStyle rectangle

interface "Data Access" as DA

DA - [First Component]
[First Component] ..> HTTP : use

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Description longue

Il est possible de mettre un long texte sur plusieurs lignes en utilisant des crochets.

🎉 Copied!

@startuml
component comp1 [
This component
has a long comment
on several lines
]
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Couleurs individuelles

Vous pouvez spécifier une couleur après la définition du composant

🎉 Copied!

@startuml
component  [Web Server] #Yellow
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Sprites et stéréotypes

Vous pouvez utiliser des sprites dans les stéréotypes des composants.

🎉 Copied!

@startuml
sprite $businessProcess [16x16/16] {
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFF0FFFFF
FFFFFFFFFF00FFFF
FF00000000000FFF
FF000000000000FF
FF00000000000FFF
FFFFFFFFFF00FFFF
FFFFFFFFFF0FFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
}


rectangle " End to End\nbusiness process" <<$businessProcess>> {
 rectangle "inner process 1" <<$businessProcess>> as src
 rectangle "inner process 2" <<$businessProcess>> as tgt
 src -> tgt
}
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Skinparam

Vous pouvez utiliser la commande skinparam pour modifier les couleurs et les polices du dessin.

Vous pouvez utiliser cette commande :

Vous pouvez définir des couleurs et des polices spécifiques pour les composants et les interfaces stéréotypés

🎉 Copied!

@startuml

skinparam interface {
  backgroundColor RosyBrown
  borderColor orange
}

skinparam component {
  FontSize 13
  BackgroundColor<<Apache>> Pink
  BorderColor<<Apache>> #FF6655
  FontName Courier
  BorderColor black
  BackgroundColor gold
  ArrowFontName Impact
  ArrowColor #FF6655
  ArrowFontColor #777777
}

() "Data Access" as DA
Component "Web Server" as WS << Apache >>

DA - [First Component]
[First Component] ..> () HTTP : use
HTTP - WS

@enduml

🎉 Copied!

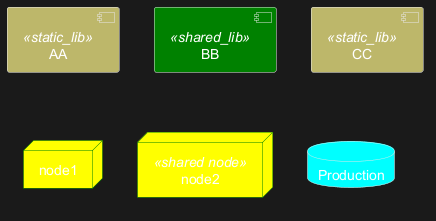

@startuml

skinparam component {
    backgroundColor<<static_lib>> DarkKhaki
    backgroundColor<<shared_lib>> Green
}

skinparam node {
borderColor Green
backgroundColor Yellow
backgroundColor<<shared_node>> Magenta
}
skinparam databaseBackgroundColor Aqua

[AA] <<static_lib>>
[BB] <<shared_lib>>
[CC] <<static_lib>>

node node1
node node2 <<shared node>>
database Production

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Paramètre de style spécifique

componentStyle

  • Par défaut (ou avec skinparam componentStyle uml2), vous avez une icône pour le composant

🎉 Copied!

@startuml
skinparam BackgroundColor transparent
skinparam componentStyle uml2
component A {
   component "A.1" {
}
   component A.44 {
      [A4.1]
}
   component "A.2"
   [A.3]
   component A.5 [
A.5]
   component A.6 [
]
}
[a]->[b]
@enduml

  • Si vous voulez la supprimer, et n'avoir que le rectangle, vous pouvez utiliser skinparam componentStyle rectangle

🎉 Copied!

@startuml
skinparam BackgroundColor transparent
skinparam componentStyle rectangle
component A {
   component "A.1" {
}
   component A.44 {
      [A4.1]
}
   component "A.2"
   [A.3]
   component A.5 [
A.5]
   component A.6 [
]
}
[a]->[b]
@enduml

Ref. 10798]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Masquer ou supprimer un composant non lié

Par défaut, tous les composants sont affichés

🎉 Copied!

@startuml
component C1
component C2
component C3
C1 -- C2
@enduml

Mais vous pouvez :
  • hide @unlinked cacher des composants

🎉 Copied!

@startuml
component C1
component C2
component C3
C1 -- C2

hide @unlinked
@enduml

  • ou remove @unlinked supprimer des composants

🎉 Copied!

@startuml
component C1
component C2
component C3
C1 -- C2

remove @unlinked
@enduml

[Réf. QA-11052]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Masquer, supprimer ou restaurer un composant balisé ou un joker

Vous pouvez placer $tags (en utilisant $) sur des composants, puis supprimer, masquer ou restaurer des composants individuellement ou par balises.

Par défaut, tous les composants sont affichés

🎉 Copied!

@startuml
component C1 $tag13
component C2
component C3 $tag13
C1 -- C2
@enduml

Mais vous pouvez :
  • hide $tag13 composants

🎉 Copied!

@startuml
component C1 $tag13
component C2
component C3 $tag13
C1 -- C2

hide $tag13
@enduml

  • ou remove $tag13 composants

🎉 Copied!

@startuml
component C1 $tag13
component C2
component C3 $tag13
C1 -- C2

remove $tag13
@enduml

  • ou remove $tag13 and restore $tag1 composants

🎉 Copied!

@startuml
component C1 $tag13 $tag1
component C2
component C3 $tag13
C1 -- C2

remove $tag13
restore $tag1
@enduml

  • ou remove * and restore $tag1 composants

🎉 Copied!

@startuml
component C1 $tag13 $tag1
component C2
component C3 $tag13
C1 -- C2

remove *
restore $tag1
@enduml

[Réf. QA-7337 et QA-11052]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Display JSON Data on Component diagram

Simple example

🎉 Copied!

@startuml
allowmixing

component Component
()        Interface

json JSON {
   "fruit":"Apple",
   "size":"Large",
   "color": ["Red", "Green"]
}
@enduml

[Ref. QA-15481]

For another example, see on JSON page.

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Port [port, portIn, portOut]

You can add port with port, portinand portout keywords.

Port

🎉 Copied!

@startuml
[c]
component C {
  port p1
  port p2
  port p3
  component c1
}

c --> p1
c --> p2
c --> p3
p1 --> c1
p2 --> c1
@enduml

PortIn

🎉 Copied!

@startuml
[c]
component C {
  portin p1
  portin p2
  portin p3
  component c1
}

c --> p1
c --> p2
c --> p3
p1 --> c1
p2 --> c1
@enduml

PortOut

🎉 Copied!

@startuml
component C {
  portout p1
  portout p2
  portout p3
  component c1
}
[o]
p1 --> o
p2 --> o
p3 --> o
c1 --> p1
@enduml

Mixing PortIn & PortOut

🎉 Copied!

@startuml
[i]
component C {
  portin p1
  portin p2
  portin p3
  portout po1
  portout po2
  portout po3
  component c1
}
[o]

i --> p1
i --> p2
i --> p3
p1 --> c1
p2 --> c1
po1 --> o
po2 --> o
po3 --> o
c1 --> po1
@enduml
