Les diagrammes de classes sont conçus à l'aide d'une syntaxe qui reflète celle traditionnellement employée dans les langages de programmation. Cette ressemblance favorise un environnement familier pour les développeurs, facilitant ainsi un processus de création de diagrammes plus facile et plus intuitif.
Cette approche de la conception est non seulement succincte, mais elle permet également de créer des représentations à la fois concises et expressives. De plus, elle permet la représentation des relations entre les classes à travers une syntaxe qui fait écho à celle des diagrammes de séquence, ouvrant la voie à une représentation fluide et perspicace des interactions entre les classes.
Au-delà des représentations structurelles et relationnelles, la syntaxe des diagrammes de classes supporte d'autres enrichissements tels que l'inclusion de notes et l'application de couleurs, permettant aux utilisateurs de créer des diagrammes qui sont à la fois informatifs et visuellement attrayants.
Vous pouvez en apprendre plus sur certaines des
commandes communes dans PlantUML pour améliorer votre expérience de création de diagrammes.
|
🎉 Copied!
|

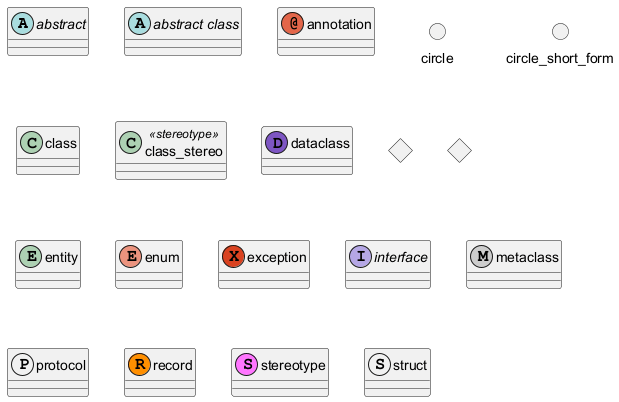

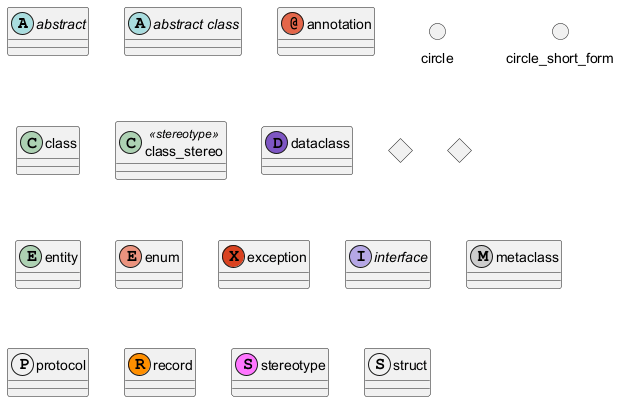

@startuml
abstract abstract
abstract class "abstract class"
annotation annotation
circle circle
() circle_short_form
class class
class class_stereo <<stereotype>>
diamond diamond
<> diamond_short_form
entity entity
enum enum
exception exception
interface interface
metaclass metaclass
protocol protocol
stereotype stereotype
struct struct
@enduml
|
[Réf. pour protocol et struct: GH-1028, pour exception: QA-16258]
*[Ref. for ``protocol`` and ``struct``: [GH-1028](https:
github.com/plantuml/plantuml/pull/1028), for ``exception``: [QA-16258](https:forum.plantuml.net/16258/adding-exception-keyword-for-class-diagram), for ``record ``and ``dataclass`` : [GH-2232](https://github.com/plantuml/plantuml/pull/2232)]*
WARNING
This translation need to be updated. WARNING
Les relations entre les classes sont définies en utilisant les symboles suivants :
|
Type
|
Symbole
|
Objectif
|
|
Extension
|
<|--
|
Spécialisation d'une classe dans une hiérarchie
|
|
Implémentation
|
<|..
|
Réalisation d'une interface par une classe
|
|
Composition
|
*--
|
La partie ne peut exister sans le tout
|
|
Agrégation
|
o--
|
La partie peut exister indépendamment du tout
|
|
Dépendance
|
-->
|
L'objet utilise un autre objet
|
|
Dépendance
|
..>
|
Une forme plus faible de dépendance
|
Il est possible de substituer
-- par
.. pour obtenir une ligne
pointillée.

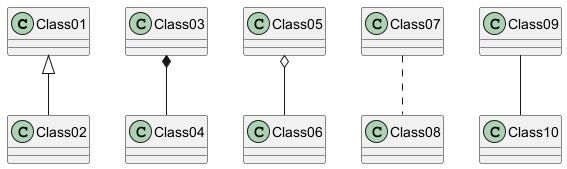

Grâce à ces règles, il est possible de faire les diagrammes suivants :
|
🎉 Copied!
|
@startuml
Class01 <|-- Class02
Class03 *-- Class04
Class05 o-- Class06
Class07 .. Class08
Class09 -- Class10
@enduml
|
|
🎉 Copied!
|

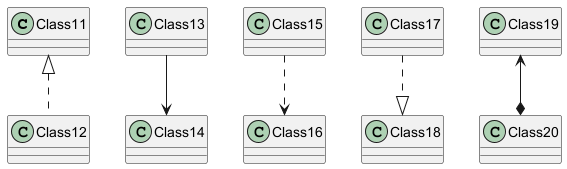

@startuml
Class11 <|.. Class12
Class13 --> Class14
Class15 ..> Class16
Class17 ..|> Class18
Class19 <--* Class20
@enduml
|
|

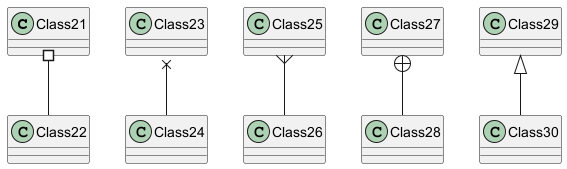

🎉 Copied!
|
@startuml
Class21 #-- Class22
Class23 x-- Class24
Class25 }-- Class26
Class27 +-- Class28
Class29 ^-- Class30
@enduml
|
Il est possible de rajouter un libellé sur une relation, en utilisant les deux points
:, suivi
du texte du libellé.
Pour les cardinalité, vous pouvez utiliser des guillemets
"" des deux cotés
de la relation.
|
🎉 Copied!
|

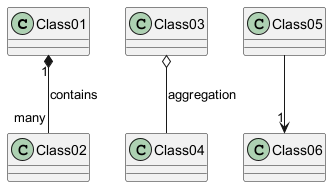

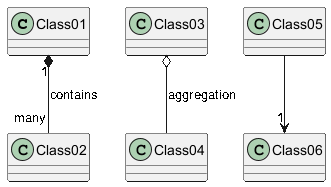

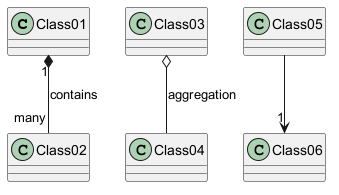

@startuml
Class01 "1" *-- "many" Class02 : contains
Class03 o-- Class04 : aggregation
Class05 --> "1" Class06
@enduml
|

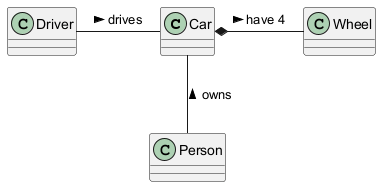

Vous pouvez ajouter une flèche désignant quel objet agit sur l'autre en utilisant
< ou
> au début ou à la fin du libellé.
|
🎉 Copied!
|
@startuml
class Car
Driver - Car : drives >
Car *- Wheel : have 4 >
Car -- Person : < owns
@enduml
|
Si vous voulez utiliser
autre chose que des lettres dans les noms des classes (ou les enums...), vous pouvez :
- Utiliser le mot-clé
as dans la définition de la classe
- Metter des guillemets
"" autour du nom de la classe
|
🎉 Copied!
|

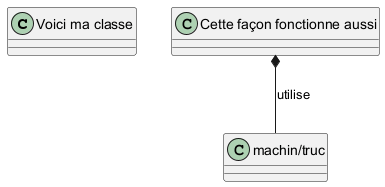

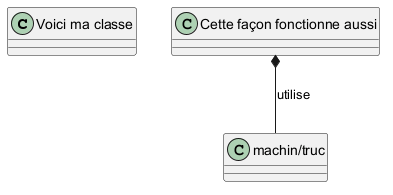

@startuml
class "Voici ma classe" as classe1
class classe2 as "Cette façon fonctionne aussi"
classe2 *-- "machin/truc" : utilise
@enduml
|
Si un alias est assigné à un élément, le reste du fichier doit se référer à cet élément par cet alias et non son nom.
Commencer un nom avec $
Note : les noms qui commencent par
$ ne peuvent pas être cachés ou supprimés par après, parce que les commandes
hide et
remove les considéreront comme une
$etiquette et non comme un nom de composant. Pour supprimer de tels éléments, ils doivent avoir un alias ou une étiquette.
|
🎉 Copied!
|
@startuml
class $C1
class $C2 $C2
class "$C2" as dollarC2
remove $C1
remove $C2
remove dollarC2
@enduml
|
Notez aussi que les noms qui commencent par
$ sont valides, mais que pour assigner un alias à un tel élément le nom doit être entre guillemets
"".
Pour déclarer des méthodes ou des champs, vous pouvez utiliser le caractère
:
suivi de la méthode ou du champ.
Le système utilise la présence de parenthèses pour choisir entre méthodes et champs.
|
🎉 Copied!
|
@startuml
Object <|-- ArrayList
Object : equals()
ArrayList : Object[] elementData
ArrayList : size()
@enduml
|
Il est possible de regrouper tous les champs et méthodes en utilisant des crochets
{}.
Notez que la syntaxe est très souple sur l'ordre des champs et des méthodes.
|
🎉 Copied!
|
@startuml
class Dummy {
String data
void methods()
}
class Flight {
flightNumber : Integer
departureTime : Date
}
@enduml
|
Vous pouvez utiliser les directives
{field} et
{method} pour remplacer le comportement par défaut du système sur le choix entre champs et méthodes.
|
🎉 Copied!
|
@startuml
class Dummy {
{field} Un champ (malgré les parenthèses)
{method} Une méthode
}
@enduml
|
Lorsque vous définissez des méthodes ou des champs, vous pouvez utiliser des caractères pour définir la visibilité de l'élément correspondant
|
Caractère
|
Icône pour le champ
|
Icône de la méthode
|
Visibilité
|
-
|
|
|
private
|
#
|
|
|
protected
|
~
|
|
|
package private
|
+
|
|
|
public
|
|
🎉 Copied!
|
@startuml
class Machin {
-champ1
#champ2
~methode1()
+methode2()
}
@enduml
|
Vous pouvez désactiver cette fonctionnalité à l'aide de la commande
skinparam classAttributeIconSize 0:
|
🎉 Copied!
|
@startuml
skinparam classAttributeIconSize 0
class Machin {
-champ1
#champ2
~methode1()
+methode2()
}
@enduml
|
Les indicateurs de visibilité sont facultatifs et peuvent être omis individuellement sans désactiver les icônes globalement à l'aide de
skinparam classAttributeIconSize 0.
|
🎉 Copied!
|
@startuml
class Machin {
champ1
champ2
methode1()
methode2()
}
@enduml
|
Dans le cas où vous voudriez utiliser des méthodes ou champs qui commencent par l'un des caractères
-,
#,
~ ou
+, échappez le premier caractère avec
\. C'est utile dans certains langages, par exemple pour définir le destructeur de la classe
Machin :
~Machin() :
|
🎉 Copied!
|
@startuml
class Machin {
champ1
\~Machin()
methode1()
}
@enduml
|
*[Ref. [QA-4755](https://forum.plantuml.net/4755/provide-display-visibility-attributes-private-protected)]*
WARNING
This translation need to be updated. WARNING
Vous pouvez définir une méthode statique ou abstraite ou un champ utilisant
{static}
ou
{abstract} modificateur.
Ce modificateur peut être utilisé au début ou à la fin de la ligne.
Vous pouvez alors utiliser
{classifier} plutôt que
{static}.
|
🎉 Copied!
|
@startuml
class Dummy {
{static} String id
{abstract} void methods()
}
@enduml
|

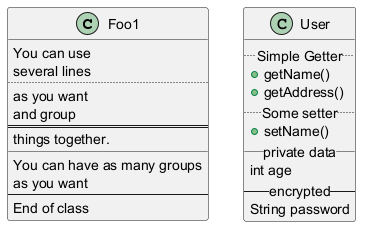

Par défaut, méthodes et champs sont automatiquement regroupés par PlantUML.
Vous pouvez utiliser un séparateur pour définir votre propre manière d'ordonner les champs et les méthodes.
Les séparateurs suivants sont possibles :
-- .. == __.
Vous pouvez aussi utiliser les titres dans les séparateurs.
|
🎉 Copied!
|

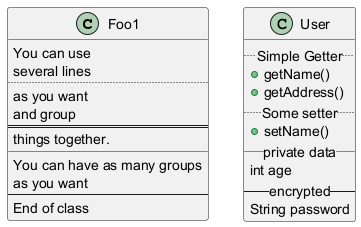

@startuml
class Foo1 {
You can use
several lines
..
as you want
and group
==
things together.
__
You can have as many groups
as you want
--
End of class
}
class User {
.. Simple Getter ..
+ getName()
+ getAddress()
.. Some setter ..
+ setName()
__ private data __
int age
-- encrypted --
String password
}
@enduml
|

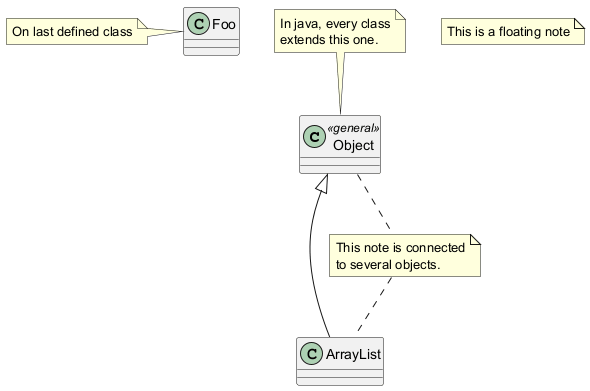

Stéréotypes sont définies avec le mot clé
class,
<< et
>>.
Vous pouvez aussi définir une note en utilisant les mots clés
note left of ,
note right of ,
note top of ,
note bottom of.
Vous pouvez aussi définir une note sur la dernière classe utilisant
note left,
note right,
note top,
note bottom.
Une note peut aussi être définie le mot clé
note, puis être lié à un autre objet en utilisant le symbole
...
|
🎉 Copied!
|

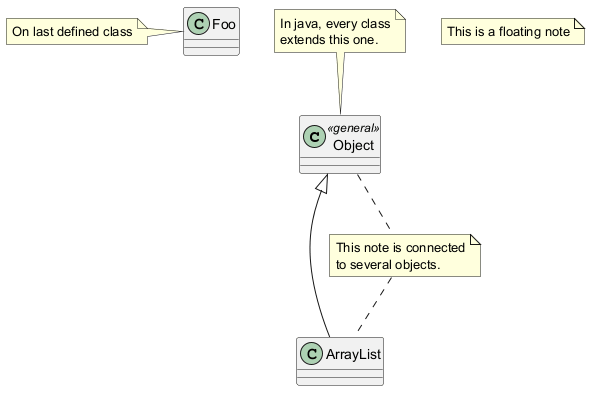

@startuml
class Object << general >>
Object <|--- ArrayList
note top of Object : In java, every class\nextends this one.
note "This is a floating note" as N1
note "This note is connected\nto several objects." as N2
Object .. N2
N2 .. ArrayList
class Foo
note left: On last defined class
@enduml
|
Il est également possible d'utiliser quelques balises HTML (voir
expression créole) comme
<b><u><i><s> , <del>, <strike><font color="#AAAAAA"> ou <font color="colorName"><color:#AAAAAA> ou <color:colorName><size:nn> pour changer la taille de la police<img src="file"> ou <img:file>: le fichier doit être accessible par le système de fichiers
Vous pouvez aussi avoir une note sur plusieurs lignes.
Vous pouvez aussi définir une note sur la dernière classe définie en utilisant
note left,
note right,
note top ,
note bottom
|
🎉 Copied!
|

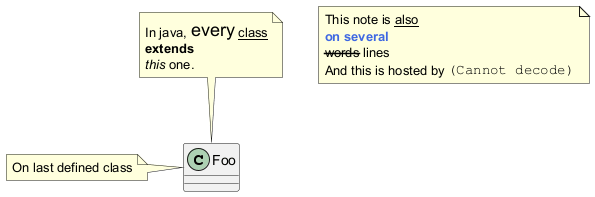

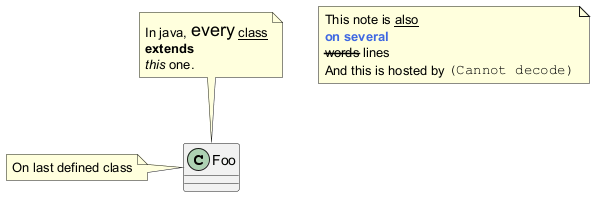

@startuml
class Foo
note left: On last defined class
note top of Foo
In java, <size:18>every</size> <u>class</u>
<b>extends</b>
<i>this</i> one.
end note
note as N1
This note is <u>also</u>
<b><color:royalBlue>on several</color>
<s>words</s> lines
And this is hosted by <img:sourceforge.jpg>
end note
@enduml
|
WARNING
This translation need to be updated. WARNING
Il est possible d'ajouter une note sur un champ (champ, attribut, membre) ou une méthode.
⚠ Contrainte
- Ne peut pas être utilisé avec
top ni bottom (seulsleft et right sont implementés)
- Ne peut pas être utilisé avec le séparateur d'espaces de nommage
::

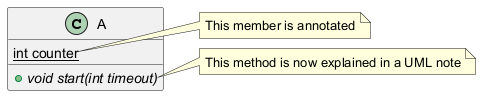

Note sur un champ ou une méthode
|
🎉 Copied!
|
@startuml
class A {
{static} int counter
+void {abstract} start(int timeout)
}
note right of A::counter
This member is annotated
end note
note right of A::start
This method is now explained in a UML note
end note
@enduml
|

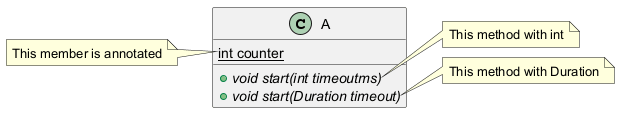

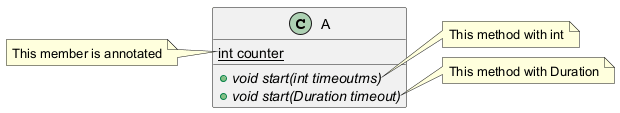

Note sur une méthode de même nom
|
🎉 Copied!
|
@startuml
class A {
{static} int counter
+void {abstract} start(int timeoutms)
+void {abstract} start(Duration timeout)
}
note left of A::counter
This member is annotated
end note
note right of A::"start(int timeoutms)"
This method with int
end note
note right of A::"start(Duration timeout)"
This method with Duration
end note
@enduml
|
[Réf. QA-3474 et QA-5835]

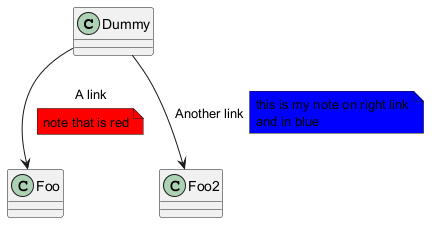

Il est possible d'ajouter une note sur un lien, juste après la définition d'un lien, utiliser
note on link.
Vous pouvez aussi utiliser
note left on link,
note right on link,
note top on link,
note bottom on link si vous voulez changer la position relative de la note avec l'étiquette.
|
🎉 Copied!
|

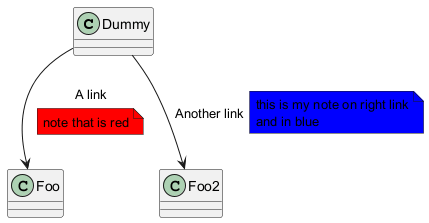

@startuml
class Dummy
Dummy --> Foo : A link
note on link #red: note that is red
Dummy --> Foo2 : Another link
note right on link #blue
this is my note on right link
and in blue
end note
@enduml
|

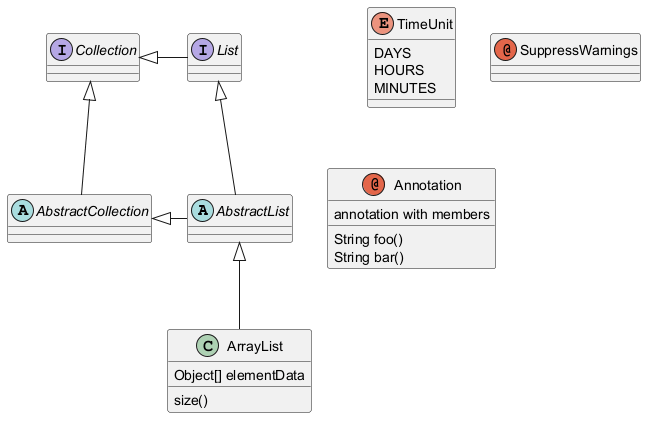

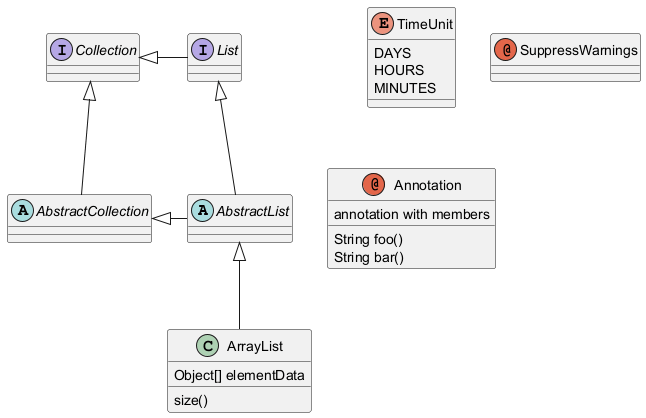

Vous pouvez déclarer une classe abstraite à l'aide des mots-clés
abstract ou
abstract class.
La classe sera imprimée en
italique.
Vous pouvez également utiliser les mots-clés
interface,
annotation et
enum
|
🎉 Copied!
|
@startuml
abstract class AbstractList
abstract AbstractCollection
interface List
interface Collection
List <|-- AbstractList
Collection <|-- AbstractCollection
Collection <|- List
AbstractCollection <|- AbstractList
AbstractList <|-- ArrayList
class ArrayList {
Object[] elementData
size()
}
enum TimeUnit {
DAYS
HOURS
MINUTES
}
annotation SuppressWarnings
annotation Annotation {
annotation with members
String foo()
String bar()
}
@enduml
|
[Ref. 'Annotation with members'Issue#458]
Vous pouvez paramétrer l'affichage des classes à l'aide de la commande
hide/show .
La commande de base est:
hide empty members. Cette commande va masquer la zone
des champs ou des méthodes si celle-ci est vide.
A la place de
empty members, vous pouvez utiliser:
empty fields ou empty attributes pour des champs vides,empty methods pour des méthodes vides,fields or attributes qui masque les champs, même s'il y en a de définis,methods qui masque les méthodes, même s'il y en a de définies,members qui masque les méthodes ou les champs, même s'il y en a de définies,circle pour le caractère entouré en face du nom de la classe,stereotype pour le stéréotype.
Vous pouvez aussi fournir, juste après le mot-clé
hide ou
show :
class pour toutes les classes,interface pour toutes les interfaces,enum pour tous les enums,<<foo1>> pour les classes qui sont stéréotypée avec foo1,- Un nom de classe existant
Vous pouvez utiliser plusieurs commandes
show/hide pour définir des règles et des exceptions.
|
🎉 Copied!
|
@startuml
class Dummy1 {
+myMethods()
}
class Dummy2 {
+hiddenMethod()
}
class Dummy3 <<Serializable>> {
String name
}
hide members
hide <<Serializable>> circle
show Dummy1 methods
show <<Serializable>> fields
@enduml
|
Vous pouvez également combiner avec la visibilité :
|
🎉 Copied!
|
@startuml
hide private members
hide protected members
hide package members
class Foo {
- private
# protected
~ package
}
@enduml
|
*[Ref. [QA-2913](https://forum.plantuml.net/2913/hiding-based-on-visibilty?show=2916#a2916)]*
Vous pouvez également utiliser les commandes
show/hide pour masquer les classes.
Cela peut être utile si vous définissez un grand
fichier !inclus,
et si vous voulez masquer certaines classes après l'
inclusion du fichier
|
🎉 Copied!
|
@startuml
class Foo1
class Foo2
Foo2 *-- Foo1
hide Foo2
@enduml
|
Vous pouvez également utiliser les commandes
remove pour supprimer des classes.
Cela peut être utile si vous définissez un grand
fichier !inclus,
et si vous voulez supprimer certaines classes après l'
inclusion du fichier
|
🎉 Copied!
|
@startuml
class Foo1
class Foo2
Foo2 *-- Foo1
remove Foo2
@enduml
|
Vous pouvez mettre
$tags (avec
$) sur des éléments, puis supprimer, cacher ou remettre des composants individuellement ou en utilisant des tags.
Par défaut, tous les composants sont visibles:
|
🎉 Copied!
|
@startuml
class C1 $tag13
enum E1
interface I1 $tag13
C1 -- I1
@enduml
|
Mais vous pouvez :
- cacher le composant
tag13 avec hide $tag13 :
|
🎉 Copied!
|
@startuml
class C1 $tag13
enum E1
interface I1 $tag13
C1 -- I1
hide $tag13
@enduml
|
- ou supprimer le composant
$tag13 avec remove $tag13 :
|
🎉 Copied!
|
@startuml
class C1 $tag13
enum E1
interface I1 $tag13
C1 -- I1
remove $tag13
@enduml
|
- ou supprimer le composant
tag13 et remettre le composant tag1 avec remove $tag13 et restore $tag1 :
|
🎉 Copied!
|
@startuml
class C1 $tag13 $tag1
enum E1
interface I1 $tag13
C1 -- I1
remove $tag13
restore $tag1
@enduml
|
- ou supprimer tous les composants sauf
$tag1 avec remove * et restore $tag1 :
|
🎉 Copied!
|
@startuml
class C1 $tag13 $tag1
enum E1
interface I1 $tag13
C1 -- I1
remove *
restore $tag1
@enduml
|
Par défaut, toutes les classes sont affichées
|
🎉 Copied!
|
@startuml
class C1
class C2
class C3
C1 -- C2
@enduml
|
Mais vous pouvez :
|
🎉 Copied!
|
@startuml
class C1
class C2
class C3
C1 -- C2
hide @unlinked
@enduml
|
- ou
remove @unlinked classes
|
🎉 Copied!
|
@startuml
class C1
class C2
class C3
C1 -- C2
remove @unlinked
@enduml
|
[Adapté de QA-11052]
Vous pouvez aussi utiliser les signes inférieur
< et supérieur
> pour définir l'utilisation de la généricité dans une classe.
|
🎉 Copied!
|
@startuml
class Foo<? extends Element> {
int size()
}
Foo *- Element
@enduml
|
On peut désactiver ce comportement avec la commande
skinparam genericDisplay old.
Normalement, un caractère (C, I, E ou A) est utilisé pour les classes, les interfaces ou les énum.
Vous pouvez aussi utiliser le caractère de votre choix, en définissant le stéréotype
et en ajoutant une couleur, comme par exemple :
|
🎉 Copied!
|
@startuml
class System << (S,#FF7700) Singleton >>
class Date << (D,orchid) >>
@enduml
|

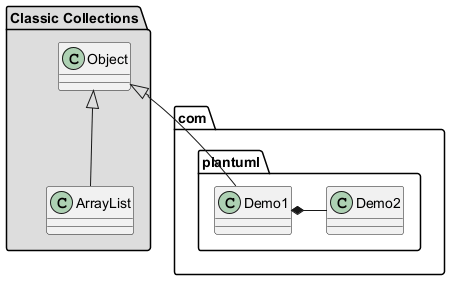

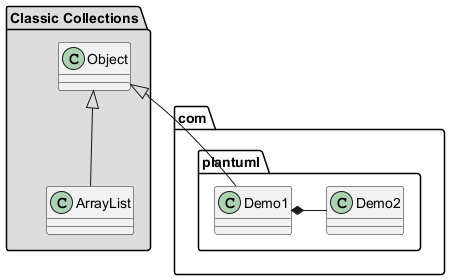

Vous pouvez définir un package en utilisant le mot-clé
package, et optionnellement
déclarer une couleur de fond pour votre package (en utilisant un code couleur HTML ou son nom).
Notez que les définitions de packages peuvent être imbriquées.
|
🎉 Copied!
|
@startuml
package "Classic Collections" #DDDDDD {
Object <|-- ArrayList
}
package com.plantuml {
Object <|-- Demo1
Demo1 *- Demo2
}
@enduml
|

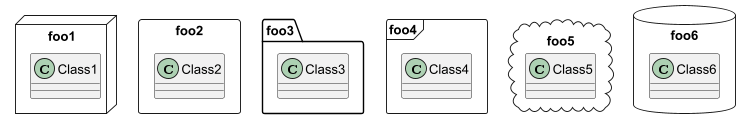

Il y a différents styles de paquets disponibles.
Vous pouvez les spécifier chacun par un réglage par défaut avec la commande :
skinparam packageStyle,
ou par l'utilisation d'un stéréotype sur le paquet:
|
🎉 Copied!
|
@startuml
scale 750 width
package foo1 <<Node>> {
class Class1
}
package foo2 <<Rectangle>> {
class Class2
}
package foo3 <<Folder>> {
class Class3
}
package foo4 <<Frame>> {
class Class4
}
package foo5 <<Cloud>> {
class Class5
}
package foo6 <<Database>> {
class Class6
}
@enduml
|

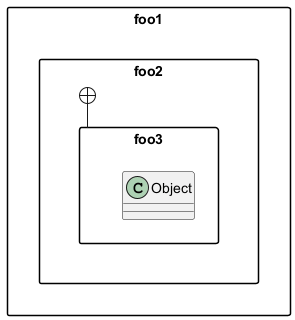

Vous pouvez aussi définir les liens entre les paquets, comme dans l'exemple suivant :
|
🎉 Copied!
|
@startuml
skinparam packageStyle rectangle
package foo1.foo2 {
}
package foo1.foo2.foo3 {
class Object
}
foo1.foo2 +-- foo1.foo2.foo3
@enduml
|

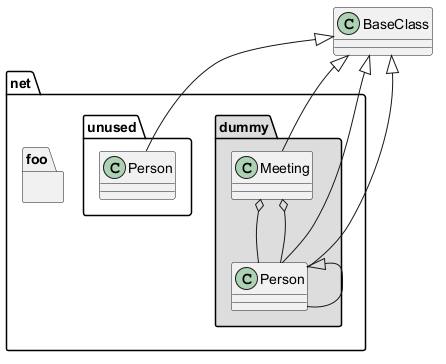

Depuis la version 1.2023.2 (publiée en béta) PlantUml a modifié le traitement des espaces de nommage et des packages.
Il n'y aura plus de différences entre espaces de nommage et packages : ces notions seront équivalentes.
Avec les packages, le nom de la classe est l'identifiant unique de la classe.
Cela signifie qu'on ne peux pas avoir deux classes avec le même nom dans deux packages différents.
Pour ce faire, vous devez utiliser des
espace de nommage (
namespace) à la place des packages.
Vous pouvez faire référence à des classes d'autres espace de nommage en les nommant complétement.
Les classes de l'espace de nommage par défaut (racine) sont nommées en commençant par un point.
Il n'est pas obligatoire de créer les espaces de nom. Un classe avec son nom complet sera
automatiquement ajoutée au bon espace de nommage.
|
🎉 Copied!
|
@startuml
class BaseClass
namespace net.dummy #DDDDDD {
.BaseClass <|-- Person
Meeting o-- Person
.BaseClass <|- Meeting
}
namespace net.foo {
net.dummy.Person <|- Person
.BaseClass <|-- Person
net.dummy.Meeting o-- Person
}
BaseClass <|-- net.unused.Person
@enduml
|
There won't be any difference between namespaces and packages anymore: both keywords are now synonymous.
WARNING
This translation need to be updated. WARNING
Vous pouvez définir une autre séparateur (autre que le point) en utilisant la commande :
set separator ???.
|
🎉 Copied!
|
@startuml
set separator ::
class X1::X2::foo {
some info
}
@enduml
|
Vous pouvez désactiver la création automatique d'espace de nommage en utilisant la commande
set separator none.
|
🎉 Copied!
|
@startuml
set separator none
class X1.X2.foo {
some info
}
@enduml
|
Vous pouvez aussi rajouter des interfaces sur les classes avec la syntaxe suivante:
bar ()- foobar ()-- foofoo -() bar
|
🎉 Copied!
|
@startuml
class foo
bar ()- foo
@enduml
|
Par défaut, les liens entre les classe ont deux tirets
-- et sont orientés verticalement. Il est possible d'utiliser une ligne horizontal en mettant un simple tiret (Ou un point) comme ceci:
|
🎉 Copied!
|
@startuml
Room o- Student
Room *-- Chair
@enduml
|
Vous pouvez aussi changer le sens en renversant le lien :
|
🎉 Copied!
|
@startuml
Student -o Room
Chair --* Room
@enduml
|

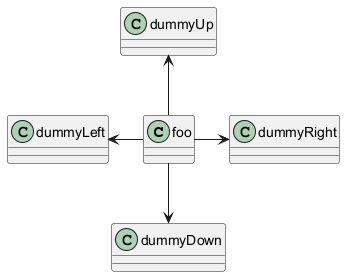

Il est aussi possible de changer la direction d'une flèche en ajoutant les mots clés
left,
right,
up
ou
down à l'intérieur de la flèche:
|
🎉 Copied!
|
@startuml
foo -left-> dummyLeft
foo -right-> dummyRight
foo -up-> dummyUp
foo -down-> dummyDown
@enduml
|
Il est possible de raccourcir la flèche en n'utilisant que la première lettre de la direction
(par exemple,
-d- au lieu de
-down-) ou les deux premières
lettres (
-do-)
Attention à ne pas abuser de cette fonctionnalité :
GraphViz donne généralement de bons résultats sans trop de raffistolages.

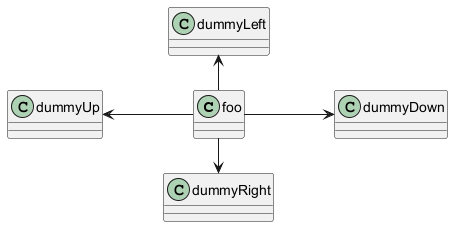

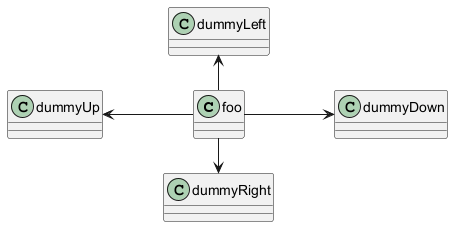

Et avec le paramètre
left to right direction:
|
🎉 Copied!
|
@startuml
left to right direction
foo -left-> dummyLeft
foo -right-> dummyRight
foo -up-> dummyUp
foo -down-> dummyDown
@enduml
|

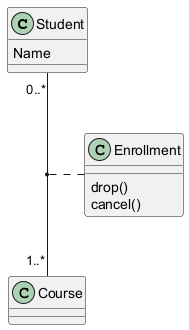

Vous pouvez définir une
classe d'association après qu'une relation ait été définie
entre deux classes, comme dans l'exemple suivant:
|
🎉 Copied!
|
@startuml
class Student {
Name
}
Student "0..*" - "1..*" Course
(Student, Course) .. Enrollment
class Enrollment {
drop()
cancel()
}
@enduml
|
Vous pouvez la définir dans une autre direction :
|
🎉 Copied!
|
@startuml
class Student {
Name
}
Student "0..*" -- "1..*" Course
(Student, Course) . Enrollment
class Enrollment {
drop()
cancel()
}
@enduml
|
|
🎉 Copied!
|
@startuml
class Station {
+name: string
}
class StationCrossing {
+cost: TimeInterval
}
<> diamond
StationCrossing . diamond
diamond - "from 0..*" Station
diamond - "to 0..* " Station
@enduml
|
[Réf. Incubation : Associations]
La commande
skinparam permet de changer la couleur et les polices de caractères.
Vous pouvez utiliser cette commande :
|
🎉 Copied!
|
@startuml
skinparam class {
BackgroundColor PaleGreen
ArrowColor SeaGreen
BorderColor SpringGreen
}
skinparam stereotypeCBackgroundColor YellowGreen
Class01 "1" *-- "many" Class02 : contains
Class03 o-- Class04 : aggregation
@enduml
|
Vous pouvez définir des couleurs et des fontes de caractères spécifiques pour les classes stéréotypées.
|
🎉 Copied!
|
@startuml
skinparam class {
BackgroundColor PaleGreen
ArrowColor SeaGreen
BorderColor SpringGreen
BackgroundColor<<Foo>> Wheat
BorderColor<<Foo>> Tomato
}
skinparam stereotypeCBackgroundColor YellowGreen
skinparam stereotypeCBackgroundColor<< Foo >> DimGray
class Class01 <<Foo>>
class Class03 <<Foo>>
Class01 "1" *-- "many" Class02 : contains
Class03 o-- Class04 : aggregation
@enduml
|
Important: Contrairement aux stéréotypes des classes, il ne doit pas y avoir d'espaces entre skinparam et le stéréotype suivant.
N'importe quel espace tel que
_ montré ci dessous fera que
tous les skinparams seront ignorés
cf.
discussion discord et
issue #1932:
BackgroundColor_<<Foo>> Wheatskinparam stereotypeCBackgroundColor_<<Foo>> DimGray
Vous pouvez déclarer des couleurs individuelles pour les classes, les notes, etc. en utilisant la notation #.
Vous pouvez utiliser des noms de couleurs standard ou des codes RVB dans diverses notations, voir
Couleurs.

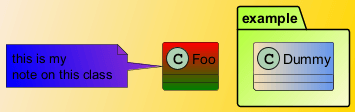

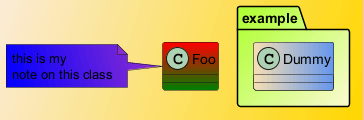

Vous pouvez également utiliser le dégradé de couleurs pour les couleurs de fond, avec la syntaxe suivante :
deux noms de couleurs séparés soit par :
selon la direction du gradient.
Par exemple
|
🎉 Copied!
|
@startuml
skinparam backgroundcolor AntiqueWhite/Gold
skinparam classBackgroundColor Wheat|CornflowerBlue
class Foo #red-green
note left of Foo #blue\9932CC
this is my
note on this class
end note
package example #GreenYellow/LightGoldenRodYellow {
class Dummy
}
@enduml
|

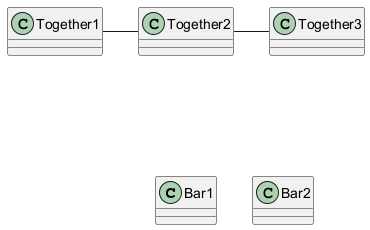

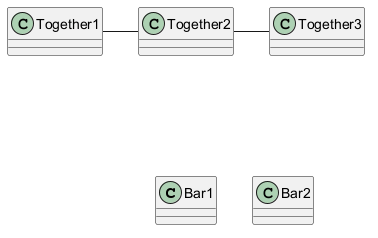

Sometimes, the default layout is not perfect...
You can use
together keyword to group some classes together :
the layout engine will try to group them (as if they were in the same package).
You can also use
hidden links to force the layout.
|
🎉 Copied!
|
@startuml
class Bar1
class Bar2
together {
class Together1
class Together2
class Together3
}
Together1 - Together2
Together2 - Together3
Together2 -[hidden]--> Bar1
Bar1 -[hidden]> Bar2
@enduml
|

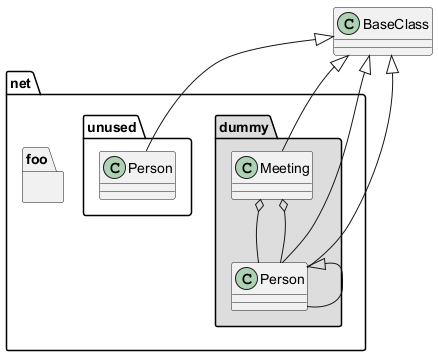

Parfois, vous obtiendrez des images de taille importante.
Vous pouvez utiliser la commande
page (hpages)x(vpages) pour découper l'image en plusieurs fichiers:
hpages est le nombre de pages horizontales et
vpages indique le nombre de pages verticales.
Vous pouvez aussi utiliser des paramètres spécifiques pour rajouter des bords sur les pages découpées (voir l'exemple).
|
🎉 Copied!
|
@startuml
' Split into 4 pages
page 2x2
skinparam pageMargin 10
skinparam pageExternalColor gray
skinparam pageBorderColor black
class BaseClass
namespace net.dummy #DDDDDD {
.BaseClass <|-- Person
Meeting o-- Person
.BaseClass <|- Meeting
}
namespace net.foo {
net.dummy.Person <|- Person
.BaseClass <|-- Person
net.dummy.Meeting o-- Person
}
BaseClass <|-- net.unused.Person
@enduml
|
Il est aussi possible d'utiliser directement les mots clés
extends and
implements.
|
🎉 Copied!
|
@startuml
class ArrayList implements List
class ArrayList extends AbstractList
@enduml
|
|
🎉 Copied!
|
@startuml
class A extends B, C {
}
@enduml
|
[Ref. QA-2239]

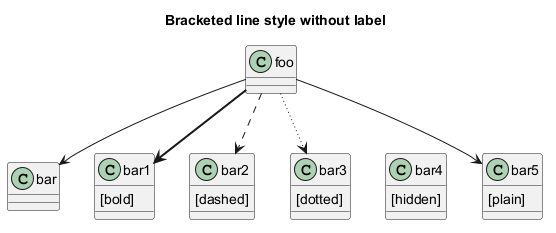

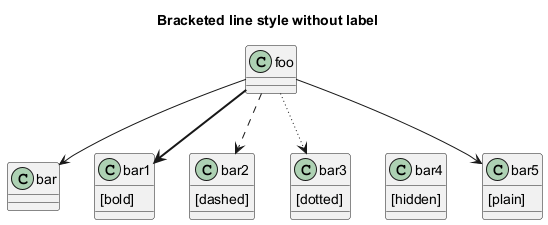

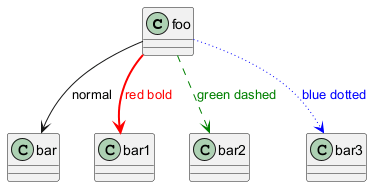

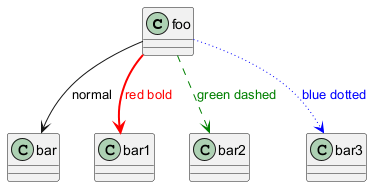

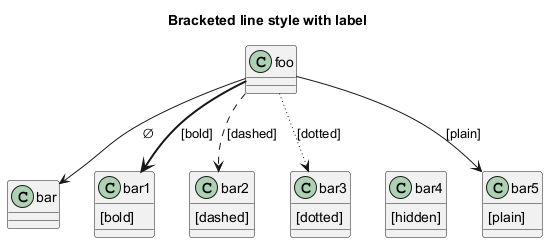

Style de ligne
Il est également possible d'avoir explicitement des relations, des liens ou des flèches
bold,
dashed,
dotted,
hidden ou
plain:
|
🎉 Copied!
|
@startuml
title Bracketed line style without label
class foo
class bar
bar1 : [bold]
bar2 : [dashed]
bar3 : [dotted]
bar4 : [hidden]
bar5 : [plain]
foo --> bar
foo -[bold]-> bar1
foo -[dashed]-> bar2
foo -[dotted]-> bar3
foo -[hidden]-> bar4
foo -[plain]-> bar5
@enduml
|
|
🎉 Copied!
|
@startuml

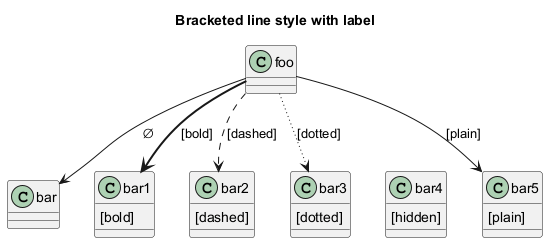

title Bracketed line style with label
class foo
class bar
bar1 : [bold]
bar2 : [dashed]
bar3 : [dotted]
bar4 : [hidden]
bar5 : [plain]
foo --> bar : ∅
foo -[bold]-> bar1 : [bold]
foo -[dashed]-> bar2 : [dashed]
foo -[dotted]-> bar3 : [dotted]
foo -[hidden]-> bar4 : [hidden]
foo -[plain]-> bar5 : [plain]
@enduml
|
[Adapté de QA-4181]
Couleur de ligne
|
🎉 Copied!
|
@startuml

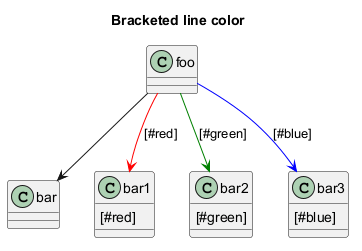

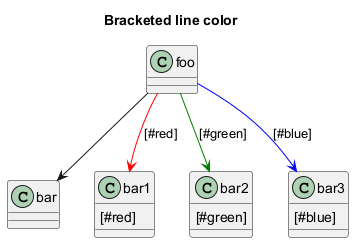

title Bracketed line color
class foo
class bar
bar1 : [#red]
bar2 : [#green]
bar3 : [#blue]
foo --> bar
foo -[#red]-> bar1 : [#red]
foo -[#green]-> bar2 : [#green]
foo -[#blue]-> bar3 : [#blue]
'foo -[#blue;#yellow;#green]-> bar4
@enduml
|
Épaisseur de ligne
|
🎉 Copied!
|
@startuml

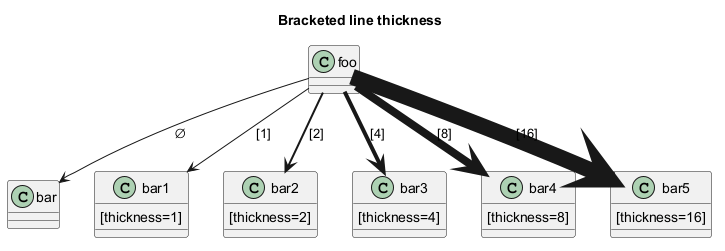

title Bracketed line thickness
class foo
class bar
bar1 : [thickness=1]
bar2 : [thickness=2]
bar3 : [thickness=4]
bar4 : [thickness=8]
bar5 : [thickness=16]
foo --> bar : ∅
foo -[thickness=1]-> bar1 : [1]
foo -[thickness=2]-> bar2 : [2]
foo -[thickness=4]-> bar3 : [4]
foo -[thickness=8]-> bar4 : [8]
foo -[thickness=16]-> bar5 : [16]
@enduml
|
[Réf. QA-4949]
Mélange
|
🎉 Copied!
|
@startuml

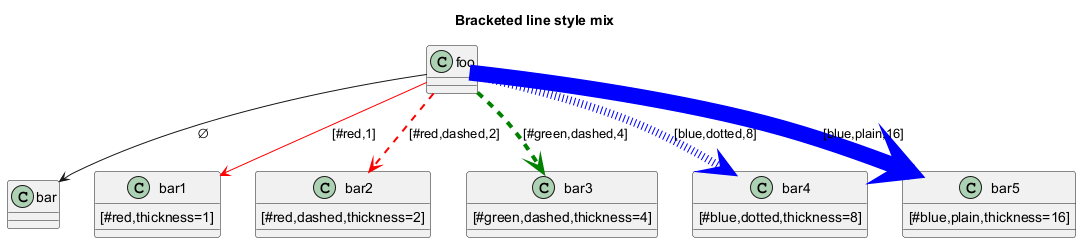

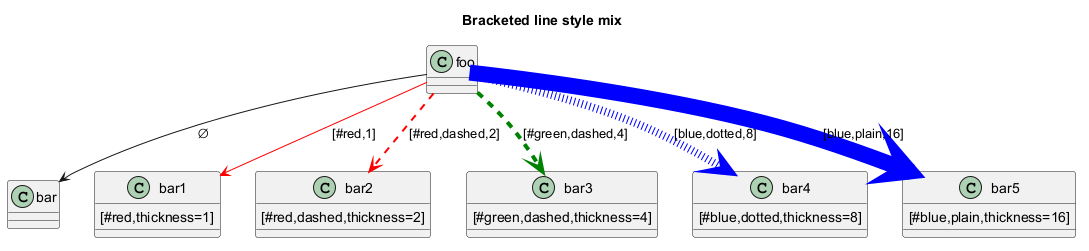

title Bracketed line style mix
class foo
class bar
bar1 : [#red,thickness=1]
bar2 : [#red,dashed,thickness=2]
bar3 : [#green,dashed,thickness=4]
bar4 : [#blue,dotted,thickness=8]
bar5 : [#blue,plain,thickness=16]
foo --> bar : ∅
foo -[#red,thickness=1]-> bar1 : [#red,1]
foo -[#red,dashed,thickness=2]-> bar2 : [#red,dashed,2]
foo -[#green,dashed,thickness=4]-> bar3 : [#green,dashed,4]
foo -[#blue,dotted,thickness=8]-> bar4 : [blue,dotted,8]
foo -[#blue,plain,thickness=16]-> bar5 : [blue,plain,16]
@enduml
|
Vous pouvez modifier la
couleur ou le style d'une relation ou d'une flèche individuelle en utilisant la notation suivante en ligne
#color;line.[bold|dashed|dotted];text:color
|
🎉 Copied!
|
@startuml
class foo
foo --> bar : normal
foo --> bar1 #line:red;line.bold;text:red : red bold
foo --> bar2 #green;line.dashed;text:green : green dashed
foo --> bar3 #blue;line.dotted;text:blue : blue dotted
@enduml
|
[Voir une fonctionnalité similaire sur le déploiement]
Vous pouvez modifier la
couleur ou le style d'une classe individuelle en utilisant les deux notations suivantes
Avec la couleur de fond d'abord (
#color), puis le style de ligne et la couleur de ligne (
##[style]color )
|
🎉 Copied!
|
@startuml
abstract abstract
annotation annotation #pink ##[bold]red
class class #palegreen ##[dashed]green
interface interface #aliceblue ##[dotted]blue
@enduml
|
[Réf. QA-1487]
#[color|back:color];header:color;line:color;line.[bold|dashed|dotted];text:color
|
🎉 Copied!
|
@startuml
abstract abstract
annotation annotation #pink;line:red;line.bold;text:red
class class #palegreen;line:green;line.dashed;text:green
interface interface #aliceblue;line:blue;line.dotted;text:blue
@enduml
|

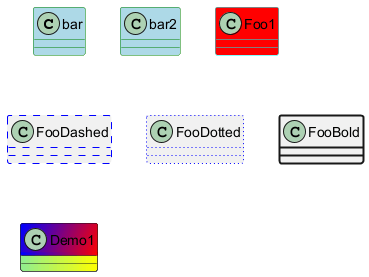

Premier exemple original
|
🎉 Copied!
|
@startuml
class bar #line:green;back:lightblue
class bar2 #lightblue;line:green
class Foo1 #back:red;line:00FFFF
class FooDashed #line.dashed:blue
class FooDotted #line.dotted:blue
class FooBold #line.bold
class Demo1 #back:lightgreen|yellow;header:blue/red
@enduml
|
[Réf. QA-3770]
|
🎉 Copied!
|
@startuml
class Foo {
+ field1
+ field2
}
class Bar {
+ field3
+ field4
}
Foo::field1 --> Bar::field3 : foo
Foo::field2 --> Bar::field4 : bar
@enduml
|
Ref. QA-3636]
|

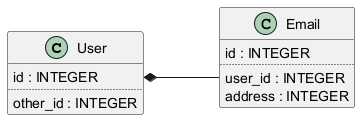

🎉 Copied!
|
@startuml
left to right direction
class User {
id : INTEGER
..
other_id : INTEGER
}
class Email {
id : INTEGER
..
user_id : INTEGER
address : INTEGER
}
User::id *-- Email::user_id
@enduml
|
[Réf. QA-5261]
Vous pouvez fusionner toutes les têtes de flèche à l'aide de la fonction
skinparam groupInheritance, avec un seuil comme paramètre.

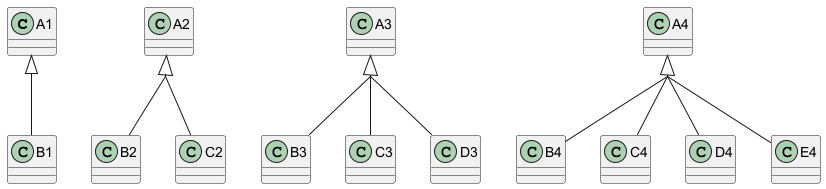

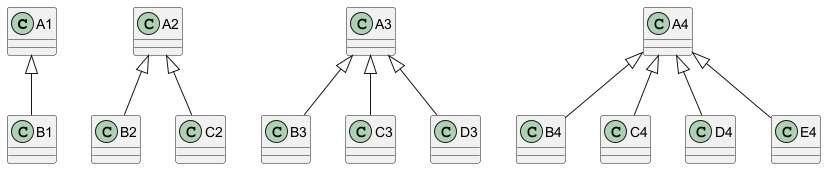

GroupInheritance 1 (pas de regroupement)
|
🎉 Copied!
|
@startuml
skinparam groupInheritance 1
A1 <|-- B1
A2 <|-- B2
A2 <|-- C2
A3 <|-- B3
A3 <|-- C3
A3 <|-- D3
A4 <|-- B4
A4 <|-- C4
A4 <|-- D4
A4 <|-- E4
@enduml
|
GroupInheritance 2 (regroupement à partir de 2)
|
🎉 Copied!
|
@startuml
skinparam groupInheritance 2
A1 <|-- B1
A2 <|-- B2
A2 <|-- C2
A3 <|-- B3
A3 <|-- C3
A3 <|-- D3
A4 <|-- B4
A4 <|-- C4
A4 <|-- D4
A4 <|-- E4
@enduml
|
GroupInheritance 3 (regroupement uniquement à partir de 3)
|
🎉 Copied!
|
@startuml
skinparam groupInheritance 3
A1 <|-- B1
A2 <|-- B2
A2 <|-- C2
A3 <|-- B3
A3 <|-- C3
A3 <|-- D3
A4 <|-- B4
A4 <|-- C4
A4 <|-- D4
A4 <|-- E4
@enduml
|

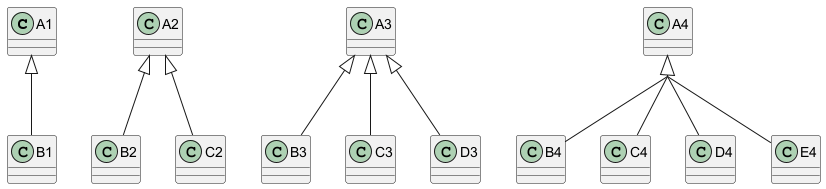

GroupInheritance 4 (regroupement uniquement à partir de 4)
|
🎉 Copied!
|
@startuml
skinparam groupInheritance 4
A1 <|-- B1
A2 <|-- B2
A2 <|-- C2
A3 <|-- B3
A3 <|-- C3
A3 <|-- D3
A4 <|-- B4
A4 <|-- C4
A4 <|-- D4
A4 <|-- E4
@enduml
|
[Réf. QA-3193, et Défaut QA-13532]
Simple example
|
🎉 Copied!
|
@startuml
class Class
object Object
json JSON {
"fruit":"Apple",
"size":"Large",
"color": ["Red", "Green"]
}
@enduml
|
[Ref. QA-15481]
For another example, see on
JSON page.
[From V1.2023.2+, and V1.2023.5]
|
🎉 Copied!
|
@startuml
class A.B.C.D.Z {
}
@enduml
|
|
🎉 Copied!
|
@startuml
set separator none
class A.B.C.D.Z {
}
@enduml
|
|
🎉 Copied!
|

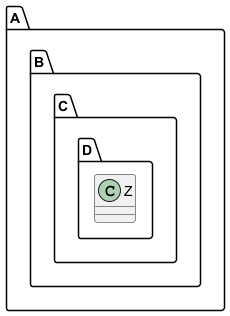

@startuml
!pragma useIntermediatePackages false
class A.B.C.D.Z {
}
@enduml
|
|
🎉 Copied!
|
@startuml
set separator none
package A.B.C.D {
class Z {
}
}
@enduml
|
[Ref. GH-1352]
Minimal example
|
🎉 Copied!
|
@startuml
class class1
class class2
class1 [Qualifier] - class2
@enduml
|
[Ref. QA-16397, GH-1467]

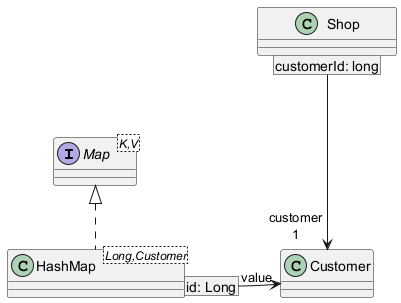

Another example
|
🎉 Copied!
|
@startuml
interface Map<K,V>
class HashMap<Long,Customer>
Map <|.. HashMap
Shop [customerId: long] ---> "customer\n1" Customer
HashMap [id: Long] -r-> "value" Customer
@enduml
|
You can change (whole) diagram orientation with:
top to bottom direction (by default)left to right direction

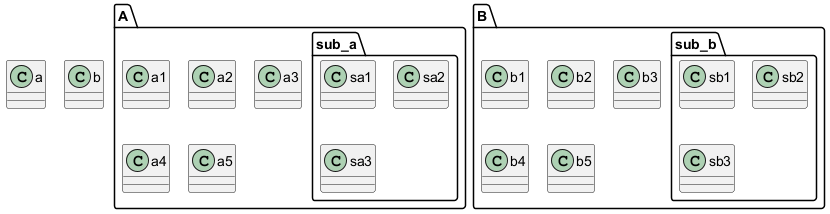

Top to bottom (by default)
With Graphviz (layout engine by default)
The main rule is:
Nested element first, then simple element.
|
🎉 Copied!
|
@startuml
class a
class b
package A {
class a1
class a2
class a3
class a4
class a5
package sub_a {
class sa1
class sa2
class sa3
}
}
package B {
class b1
class b2
class b3
class b4
class b5
package sub_b {
class sb1
class sb2
class sb3
}
}
@enduml
|

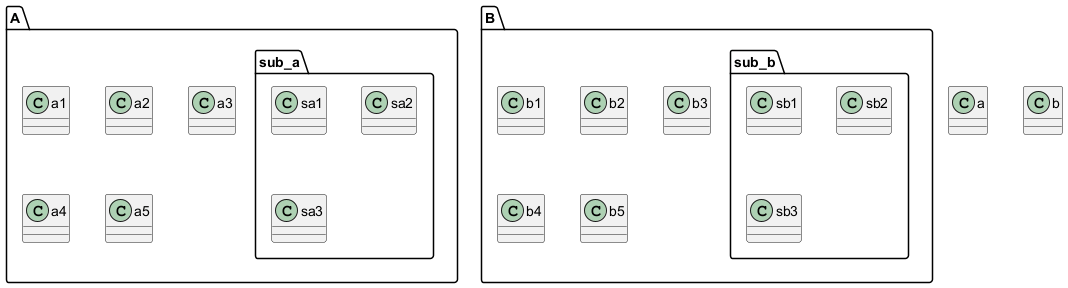

With Smetana (internal layout engine)
The main rule is the opposite:
Simple element first, then nested element.
|
🎉 Copied!
|
@startuml
!pragma layout smetana
class a
class b
package A {
class a1
class a2
class a3
class a4
class a5
package sub_a {
class sa1
class sa2
class sa3
}
}
package B {
class b1
class b2
class b3
class b4
class b5
package sub_b {
class sb1
class sb2
class sb3
}
}
@enduml
|

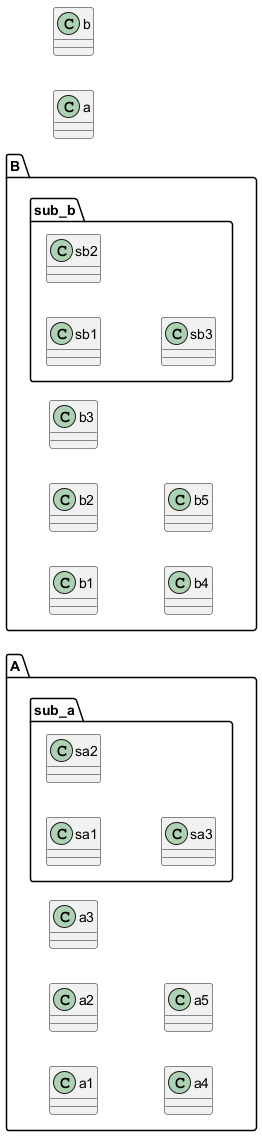

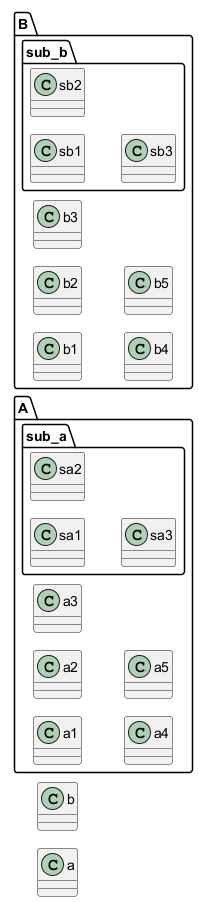

Left to right
With Graphviz (layout engine by default)
|
🎉 Copied!
|
@startuml
left to right direction
class a
class b
package A {
class a1
class a2
class a3
class a4
class a5
package sub_a {
class sa1
class sa2
class sa3
}
}
package B {
class b1
class b2
class b3
class b4
class b5
package sub_b {
class sb1
class sb2
class sb3
}
}
@enduml
|
With Smetana (internal layout engine)
|
🎉 Copied!
|
@startuml
!pragma layout smetana
left to right direction
class a
class b
package A {
class a1
class a2
class a3
class a4
class a5
package sub_a {
class sa1
class sa2
class sa3
}
}
package B {
class b1
class b2
class b3
class b4
class b5
package sub_b {
class sb1
class sb2
class sb3
}
}
@enduml
|
Élément déclaratif
Accueil
Nouveautés !
Démarrage rapide
Online Server
Utilisation
Questions/Réponses
Téléchargement
Forum
Theme
Préprocesseur
Librairie Standard
Hitchhiker's Guide
Documentation PDF
Edit in Dokuwiki
Edit in Asciidoc
Edit in Markdown
