Salt (Wireframe)
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Salt est un sous projet inclus dans PlantUML qui peut vous aider à modeler une interface graphique ou une maquette fonctionnelle ou un Wireframe (en anglais).

Le but de cet outil est de pouvoir contruire, échanger et discuter facilement sur des échantillons de fenêtres simples.

Vous pouvez utiliser soit le mot clé @startsalt, ou bien @startuml suivi par une ligne avec le mot clé salt.

Composants de base
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Une fenêtre doit commencer et finir par une accolade.

Vous pouvez ensuite définir :
  • un bouton en utilisant [ et ],
  • un bouton radio en utilisant ( et ),
  • une case à cocher en utilisant [ et ],
  • une zone de texte utilisateur en utilisant ",
  • une liste déroulante en utilisant ^.

🎉 Copied!
@startsalt
{
  Just plain text
  [This is my button]
  ()  Unchecked radio
  (X) Checked radio
  []  Unchecked box
  [X] Checked box
  "Enter text here   "
  ^This is a droplist^
}
@endsalt

Text area
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Here is an attempt to create a text area:

🎉 Copied!
@startsalt
{+
   This is a long
   text in a textarea
   .
   "                         "
}
@endsalt

Note:
  • the dot (.) to fill up vertical space;
  • the last line of space ("  ") to make the area wider.

[Ref. QA-14765]

Then you can add scroll bar:

🎉 Copied!
@startsalt
{SI
   This is a long
   text in a textarea
   .
   "                         "
}
@endsalt

🎉 Copied!
@startsalt
{S-
   This is a long
   text in a textarea
   .
   "                         "
}
@endsalt

Ouvrir, fermer une liste déroulante
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Vous pouvez ouvrir une liste déroulante, en ajoutant des valeurs entourées de ^, comme :

🎉 Copied!
@startsalt
{
  ^This is a closed droplist^ |
  ^This is an open droplist^^ item 1^^ item 2^ |
  ^This is another open droplist^ item 1^ item 2^
}
@endsalt

[Réf. QA-4184]

Utilisation de la grille [| et #, !, -, +]
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Un tableau est automatiquement créé lorsque vous utilisez une parenthèse ouvrante {. Et vous devez utiliser | pour séparer les colonnes.

Par exemple

🎉 Copied!
@startsalt
{
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

Juste après le crochet ouvrant, vous pouvez utiliser un caractère pour définir si vous voulez dessiner des lignes ou des colonnes de la grille

Symbole Résultat
# Pour afficher toutes les lignes verticales et horizontales
! Pour afficher toutes les lignes verticales
- Pour afficher toutes les lignes horizontales
+ Pour afficher les lignes externes

🎉 Copied!
@startsalt
{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

Regroupement de champs
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Plus d'information ici

🎉 Copied!
@startsalt
{^"My group box"
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

Utilisation des séparateurs
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Vous pouvez utiliser de nombreuses lignes horizontales en tant que séparateur.

🎉 Copied!
@startsalt
{
  Text1
  ..
  "Some field"
  ==
  Note on usage
  ~~
  Another text
  --
  [Ok]
}
@endsalt

Arbre (structure arborescente) [T]
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Pour faire un arbre ou une structure arborescente, vous devez commencer avec {T et utiliser + pour signaler la hiérarchie.

🎉 Copied!
@startsalt
{
{T
 + World
 ++ America
 +++ Canada
 +++ USA
 ++++ New York
 ++++ Boston
 +++ Mexico
 ++ Europe
 +++ Italy
 +++ Germany
 ++++ Berlin
 ++ Africa
}
}
@endsalt

Arbre et Tableau [T]
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Vous pouvez combiner des arbres avec des tableaux.

🎉 Copied!
@startsalt
{
{T
+Region        | Population    | Age
+ World        | 7.13 billion  | 30
++ America     | 964 million   | 30
+++ Canada     | 35 million    | 30
+++ USA        | 319 million   | 30
++++ NYC       | 8 million     | 30
++++ Boston    | 617 thousand  | 30
+++ Mexico     | 117 million   | 30
++ Europe      | 601 million   | 30
+++ Italy      | 61 million    | 30
+++ Germany    | 82 million    | 30
++++ Berlin    | 3 million     | 30
++ Africa      | 1 billion     | 30
}
}
@endsalt

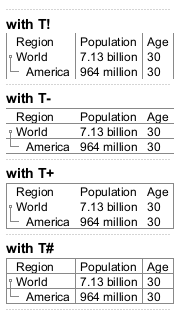

Et ajouter des lignes

🎉 Copied!
@startsalt
{
..
== with T!
{T!
+Region        | Population    | Age
+ World        | 7.13 billion  | 30
++ America     | 964 million   | 30
}
..
== with T-
{T-
+Region        | Population    | Age
+ World        | 7.13 billion  | 30
++ America     | 964 million   | 30
}
..
== with T+
{T+
+Region        | Population    | Age
+ World        | 7.13 billion  | 30
++ America     | 964 million   | 30
}
..
== with T#
{T#
+Region        | Population    | Age
+ World        | 7.13 billion  | 30
++ America     | 964 million   | 30
}
..
}
@endsalt

[Réf. QA-1265]

Accolades délimitantes [{, }]
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Vous pouvez définir des sous-éléments en créant une accolade ouvrante.

🎉 Copied!
@startsalt
{
Name         | "                 "
Modifiers:   | { (X) public | () default | () private | () protected
                [] abstract | [] final   | [] static }
Superclass:  | { "java.lang.Object " | [Browse...] }
}
@endsalt

Ajout d'onglet [/]
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Vous pouvez ajouter des onglets avec la notation {/. Notez que vous pouvez utiliser du code HTML pour avoir un texte en gras.

🎉 Copied!
@startsalt
{+
{/ <b>General | Fullscreen | Behavior | Saving }
{
{ Open image in: | ^Smart Mode^ }
[X] Smooth images when zoomed
[X] Confirm image deletion
[ ] Show hidden images
}
[Close]
}
@endsalt

Les onglets peuvent également être orientés verticalement:

🎉 Copied!
@startsalt
{+
{/ <b>General
Fullscreen
Behavior
Saving } |
{
{ Open image in: | ^Smart Mode^ }
[X] Smooth images when zoomed
[X] Confirm image deletion
[ ] Show hidden images
[Close]
}
}
@endsalt

Utilisation de menu [*]
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Vous pouvez ajouter un menu en utilisant la notation {*

🎉 Copied!
@startsalt
{+
{* File | Edit | Source | Refactor }
{/ General | Fullscreen | Behavior | Saving }
{
{ Open image in: | ^Smart Mode^ }
[X] Smooth images when zoomed
[X] Confirm image deletion
[ ] Show hidden images
}
[Close]
}
@endsalt

Il est également possible d'ouvrir un menu

🎉 Copied!
@startsalt
{+
{* File | Edit | Source | Refactor
 Refactor | New | Open File | - | Close | Close All }
{/ General | Fullscreen | Behavior | Saving }
{
{ Open image in: | ^Smart Mode^ }
[X] Smooth images when zoomed
[X] Confirm image deletion
[ ] Show hidden images
}
[Close]
}
@endsalt

Comme il est possible d'ouvrir une liste déroulante

🎉 Copied!
@startsalt
{+
{* File | Edit | Source | Refactor }
{/ General | Fullscreen | Behavior | Saving }
{
{ Open image in: | ^Smart Mode^^Normal Mode^ }
[X] Smooth images when zoomed
[X] Confirm image deletion
[ ] Show hidden images
}
[Close]
}
@endsalt

[Réf. QA-4184]

Tableaux avancés
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Vous pouvez utiliser deux notations spéciales pour les tableaux :
  • * pour indiquer que la cellule de gauche peut s'étendre sur l'actuelle
  • . pour indiquer une cellule vide

🎉 Copied!
@startsalt
{#
. | Column 2 | Column 3
Row header 1 | value 1 | value 2
Row header 2 | A long cell | *
}
@endsalt

Barres de défilement [S, SI, S-]
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Vous pouvez utiliser la commande {S pour afficher les barres de défilement comme dans les exemples suivants :

  • {S : barres de défilement verticale et horizontale

🎉 Copied!
@startsalt
{S
Message
.
.
.
.
}
@endsalt

  • {SI : barre de défilement verticale seulement

🎉 Copied!
@startsalt
{SI
Message
.
.
.
.
}
@endsalt

  • {S- : barre de défilement horizontale seulement

🎉 Copied!
@startsalt
{S-
Message
.
.
.
.
}
@endsalt

Couleurs
Edit in DokuwikiEdit in AsciidocEdit in Markdown

Il est possible de modifier la couleur du texte du widget

🎉 Copied!
@startsalt
{
  <color:Blue>Just plain text
  [This is my default button]
  [<color:green>This is my green button]
  [<color:#9a9a9a>This is my disabled button]
  []  <color:red>Unchecked box
  [X] <color:green>Checked box
  "Enter text here   "
  ^This is a droplist^
  ^<color:#9a9a9a>This is a disabled droplist^
  ^<color:red>This is a red droplist^
}
@endsalt

[Ref. QA-12177]

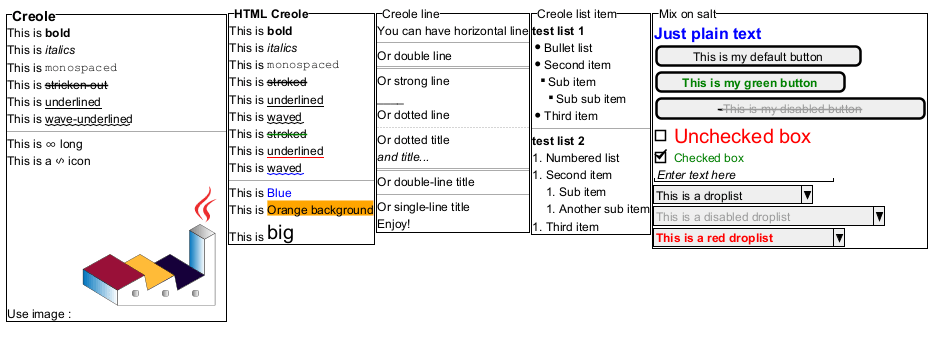

Creole on Salt
Edit in DokuwikiEdit in AsciidocEdit in Markdown

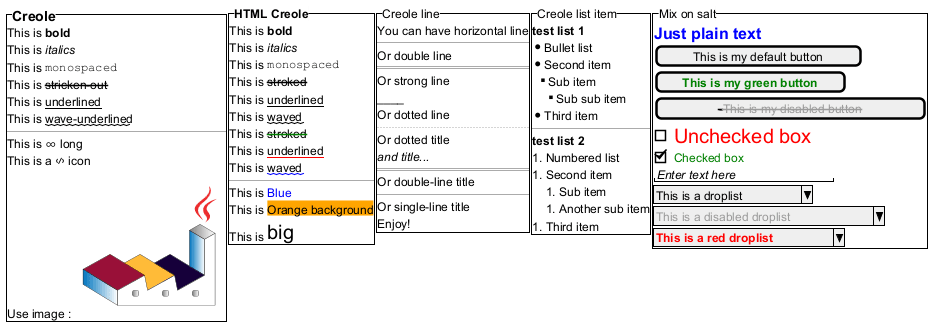

You can use Creole or HTML Creole on salt:

🎉 Copied!
@startsalt
{{^==Creole
  This is **bold**
  This is //italics//
  This is ""monospaced""
  This is --stricken-out--
  This is __underlined__
  This is ~~wave-underlined~~
  --test Unicode and icons--
  This is <U+221E> long
  This is a <&code> icon
  Use image : <img:http://plantuml.com/logo3.png>
}|
{^<b>HTML Creole
 This is <b>bold</b>
  This is <i>italics</i>
  This is <font:monospaced>monospaced</font>
  This is <s>stroked</s>
  This is <u>underlined</u>
  This is <w>waved</w>
  This is <s:green>stroked</s>
  This is <u:red>underlined</u>
  This is <w:#0000FF>waved</w>
  -- other examples --
  This is <color:blue>Blue</color>
  This is <back:orange>Orange background</back>
  This is <size:20>big</size>
}|
{^Creole line
You can have horizontal line
----
Or double line
====
Or strong line
____
Or dotted line
..My title..
Or dotted title
//and title... //
==Title==
Or double-line title
--Another title--
Or single-line title
Enjoy!
}|
{^Creole list item
**test list 1**
* Bullet list
* Second item
** Sub item
*** Sub sub item
* Third item
----
**test list 2**
# Numbered list
# Second item
## Sub item
## Another sub item
# Third item
}|
{^Mix on salt
  ==<color:Blue>Just plain text
  [This is my default button]
  [<b><color:green>This is my green button]
  [ ---<color:#9a9a9a>This is my disabled button-- ]
  []  <size:20><color:red>Unchecked box
  [X] <color:green>Checked box
  "//Enter text here//   "
  ^This is a droplist^
  ^<color:#9a9a9a>This is a disabled droplist^
  ^<b><color:red>This is a red droplist^
}}
@endsalt

Pseudo sprite [<<, >>]
Edit in DokuwikiEdit in AsciidocEdit in Markdown

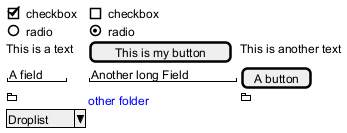

En utilisant << et >>, vous pouvez définir un dessin de type pseudo-sprite ou sprite et le réutiliser ultérieurement

🎉 Copied!
@startsalt
 {
 [X] checkbox|[] checkbox
 () radio | (X) radio
 This is a text|[This is my button]|This is another text
 "A field"|"Another long Field"|[A button]
 <<folder
 ............
 .XXXXX......
 .X...X......
 .XXXXXXXXXX.
 .X........X.
 .X........X.
 .X........X.
 .X........X.
 .XXXXXXXXXX.
 ............
 >>|<color:blue>other folder|<<folder>>
^Droplist^
}
@endsalt

[Réf. QA-5849]

OpenIconic
Edit in DokuwikiEdit in AsciidocEdit in Markdown

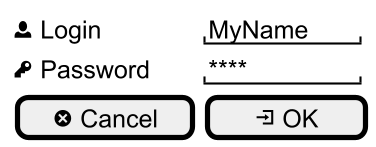

OpenIconic is an very nice open source icon set. Those icons have been integrated into the creole parser, so you can use them out-of-the-box.

You can use the following syntax: <&ICON_NAME>.

🎉 Copied!
@startsalt
{
  Login<&person> | "MyName   "
  Password<&key> | "****     "
  [Cancel <&circle-x>] | [OK <&account-login>]
}
@endsalt

The complete list is available on OpenIconic Website, or you can use the following special diagram:

🎉 Copied!
@startuml
listopeniconic
@enduml

Ajouter un titre, un en-tête, un pied de page, une légende
Edit in DokuwikiEdit in AsciidocEdit in Markdown

🎉 Copied!
@startsalt
title My title
header some header
footer some footer
caption This is caption
legend
The legend
end legend

{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}

@endsalt

(Voir aussi : Commandes communes)

Zoom, DPI
Edit in DokuwikiEdit in AsciidocEdit in Markdown

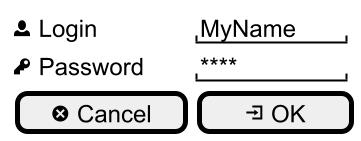

Sans zoom (par défaut)

🎉 Copied!
@startsalt
{
  <&person> Login  | "MyName   "
  <&key> Password  | "****     "
  [<&circle-x> Cancel ] | [ <&account-login> OK   ]
}
@endsalt

Scale

Vous pouvez utiliser la commande scale pour zoomer l'image générée.

Vous pouvez utiliser un nombre ou une fraction pour définir le facteur d'échelle. Vous pouvez également indiquer soit la largeur, soit la hauteur (en pixels). Et vous pouvez également donner à la fois la largeur et la hauteur : l'image est mise à l'échelle pour s'adapter à la dimension spécifiée

🎉 Copied!
@startsalt
scale 2
{
  <&person> Login  | "MyName   "
  <&key> Password  | "****     "
  [<&circle-x> Cancel ] | [ <&account-login> OK   ]
}
@endsalt

(Voir aussi : [Zoom sur les commandes communes](commons#zw5yrgax40mpk362kjbn))

DPI

Vous pouvez également utiliser la commande skinparam dpipour zoomer l'image générée

🎉 Copied!
@startsalt
skinparam dpi 200
{
  <&person> Login  | "MyName   "
  <&key> Password  | "****     "
  [<&circle-x> Cancel ] | [ <&account-login> OK   ]
}
@endsalt

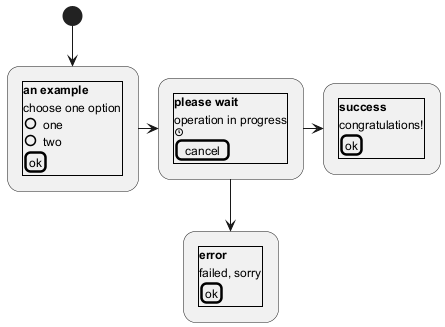

Include Salt "on activity diagram"
Edit in DokuwikiEdit in AsciidocEdit in Markdown

You can read the following explanation.

🎉 Copied!
@startuml
(*) --> "
{{
salt
{+
<b>an example
choose one option
()one
()two
[ok]
}
}}
" as choose

choose -right-> "
{{
salt
{+
<b>please wait
operation in progress
<&clock>
[cancel]
}
}}
" as wait
wait -right-> "
{{
salt
{+
<b>success
congratulations!
[ok]
}
}}
" as success

wait -down-> "
{{
salt
{+
<b>error
failed, sorry
[ok]
}
}}
"
@enduml

It can also be combined with define macro.

🎉 Copied!
@startuml
!unquoted procedure SALT($x)
"{{
salt
%invoke_procedure("_"+$x)
}}" as $x
!endprocedure

!procedure _choose()
{+
<b>an example
choose one option
()one
()two
[ok]
}
!endprocedure

!procedure _wait()
{+
<b>please wait
operation in progress
<&clock>
[cancel]
}
!endprocedure

!procedure _success()
{+
<b>success
congratulations!
[ok]
}
!endprocedure

!procedure _error()
{+
<b>error
failed, sorry
[ok]
}
!endprocedure

(*) --> SALT(choose)
-right-> SALT(wait)
wait -right-> SALT(success)
wait -down-> SALT(error)
@enduml

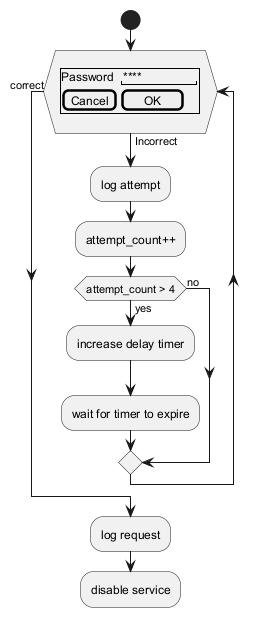

Include salt "on while condition of activity diagram"
Edit in DokuwikiEdit in AsciidocEdit in Markdown

You can include salt on while condition of activity diagram.

🎉 Copied!
@startuml
start
while (\n{{\nsalt\n{+\nPassword | "****     "\n[Cancel] | [  OK   ]}\n}}\n) is (Incorrect)
  :log attempt;
  :attempt_count++;
  if (attempt_count > 4) then (yes)
    :increase delay timer;
    :wait for timer to expire;
  else (no)
  endif
endwhile (correct)
:log request;
:disable service;
@enduml

[Ref. QA-8547]

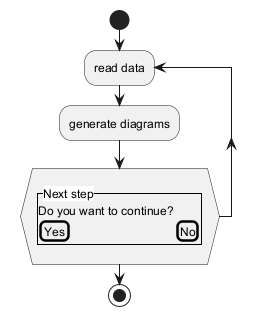

Include salt "on repeat while condition of activity diagram"
Edit in DokuwikiEdit in AsciidocEdit in Markdown

You can include salt on 'repeat while' condition of activity diagram.

🎉 Copied!
@startuml
start
repeat :read data;
  :generate diagrams;
repeat while (\n{{\nsalt\n{^"Next step"\n  Do you want to continue? \n[Yes]|[No]\n}\n}}\n)
stop
@enduml

[Ref. QA-14287]

Skinparam
Edit in DokuwikiEdit in AsciidocEdit in Markdown

You can use [only] some skinparam command to change the skin of the drawing.

Some example:

🎉 Copied!
@startsalt
skinparam Backgroundcolor palegreen
{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

🎉 Copied!
@startsalt
skinparam handwritten true
{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

FIXME
🚩 FYI, some other skinparam does not work with salt, as:

🎉 Copied!
@startsalt
skinparam defaultFontName monospaced
{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

Style
Edit in DokuwikiEdit in AsciidocEdit in Markdown

You can use [only] some style command to change the skin of the drawing.

Some example:

🎉 Copied!
@startsalt
<style>
saltDiagram {
  BackgroundColor palegreen
}
</style>
{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

FIXME
🚩 FYI, some other style does not work with salt, as:

🎉 Copied!
@startsalt
<style>
saltDiagram {
  Fontname Monospaced
  FontSize 10
  FontStyle italic
  LineThickness 0.5
  LineColor red
}
</style>
{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

[Ref. QA-13460]

Privacy Policy      Advertise
