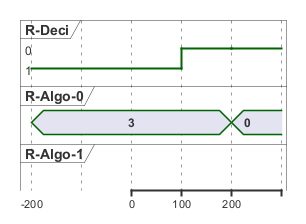

Un
diagramme de temps en UML est un type spécifique de
diagramme d'interaction qui visualise les
contraintes de temps d' un système. Il se concentre sur l'
ordre chronologique des événements, en montrant comment différents objets interagissent les uns avec les autres au fil du temps. Les
diagrammes de temps sont particulièrement utiles dans les
systèmes en temps réel et les
systèmes intégrés pour comprendre le comportement des objets pendant une période donnée.
Les participants sont déclarés à l'aide des mots-clé
consise
ou
robust
, en fonction de la façon dont vous souhaitez les dessiner.

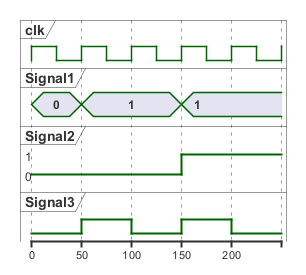

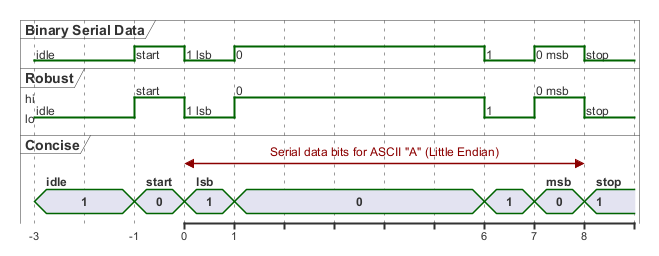

concise
: Un signal simplifié conçu pour montrer le déplacement des données (utile pour les messages).robust
: Un signal linéaire complexe conçu pour montrer la transition d'un état à un autre. Ce signal peut avoir de nombreux états.clock
: Un signal qui transitionne de façon répétée entre les états haut et bas à rythme régulier.binary
: Un signal spécifique restreint à seulement deux états (binaire).

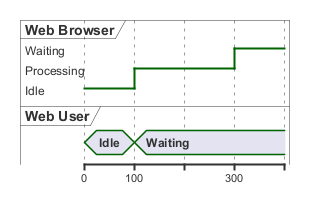

Les changements d'état sont notifiés avec la notation
@
et le verbe
is
.
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Web Browser" as WB
concise "Web User" as WU
@0
WU is Idle
WB is Idle
@100
WU is Waiting
WB is Processing
@300
WB is Waiting
@enduml
|
*[Ref. [QA-14631](https:
forum.plantuml.net/14631) and [QA-14647](https:forum.plantuml.net/14647)]*
[Ref. QA-14631, QA-14647 and QA-11288]WARNING
This translation need to be updated. WARNING

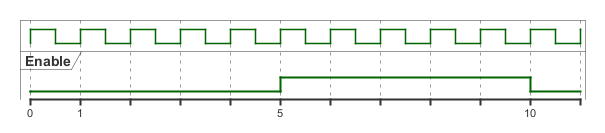

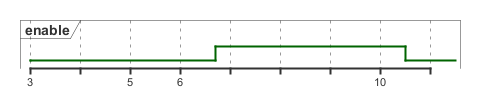

It's also possible to have binary and clock signal, using the following keywords:
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
clock clk with period 1
binary "Enable" as EN
@0
EN is low
@5
EN is high
@10
EN is low
@enduml
|

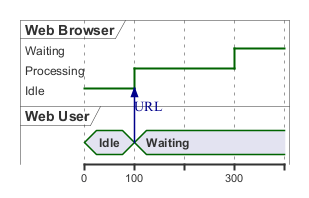

Vous pouvez rajouter des messages à l'aide de la syntaxe suivante.
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Web Browser" as WB
concise "Web User" as WU
@0
WU is Idle
WB is Idle
@100
WU -> WB : URL
WU is Waiting
WB is Processing
@300
WB is Waiting
@enduml
|

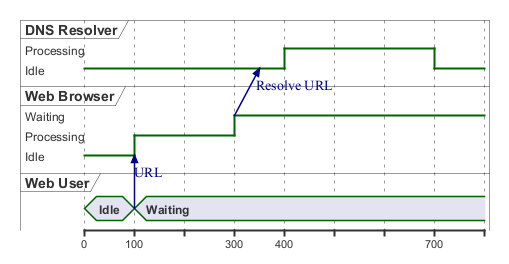

Avec la notation
@
, il est possible d'utiliser une notation relative du temps.
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "DNS Resolver" as DNS
robust "Web Browser" as WB
concise "Web User" as WU
@0
WU is Idle
WB is Idle
DNS is Idle
@+100
WU -> WB : URL
WU is Waiting
WB is Processing
@+200
WB is Waiting
WB -> DNS@+50 : Resolve URL
@+100
DNS is Processing
@+300
DNS is Idle
@enduml
|

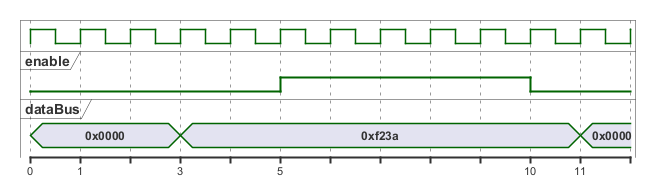

Au lieu d'utiliser le temps absolu ou relatif sur un temps absolu, vous pouvez définir un temps comme point d'ancrage en utilisant le mot clé
as
et en commençant le nom par un
:
@XX as :<anchor point name>
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
clock clk with period 1
binary "enable" as EN
concise "dataBus" as db
@0 as :start
@5 as :en_high
@10 as :en_low
@:en_high-2 as :en_highMinus2
@:start
EN is low
db is "0x0000"
@:en_high
EN is high
@:en_low
EN is low
@:en_highMinus2
db is "0xf23a"
@:en_high+6
db is "0x0000"
@enduml
|

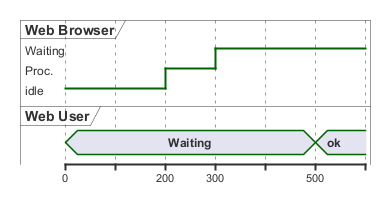

Plutôt que de déclarer le diagramme dans l'ordre chronologique, il est possible de le définir participant par participant.
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Web Browser" as WB
concise "Web User" as WU
@WB
0 is idle
+200 is Proc.
+100 is Waiting
@WU
0 is Waiting
+500 is ok
@enduml
|

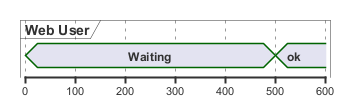

Il est possible de choisir une échelle d'affichage précise.
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
concise "Web User" as WU
scale 100 as 50 pixels
@WU
0 is Waiting
+500 is ok
@enduml
|
WARNING
This translation need to be updated. WARNING

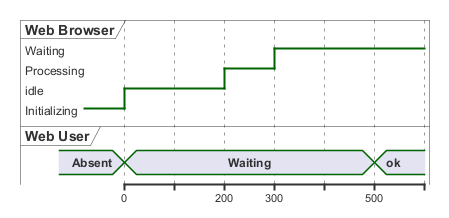

Vous pouvez également définir un état initial.
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Web Browser" as WB
concise "Web User" as WU
WB is Initializing
WU is Absent
@WB
0 is idle
+200 is Processing
+100 is Waiting
@WU
0 is Waiting
+500 is ok
@enduml
|
Un signal peut se trouver dans un état indéfini
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Signal1" as S1
robust "Signal2" as S2
S1 has 0,1,2,hello
S2 has 0,1,2
@0
S1 is 0
S2 is 0
@100
S1 is {0,1} #SlateGrey
S2 is {0,1}
@200
S1 is 1
S2 is 0
@300
S1 is hello
S2 is {0,2}
@enduml
|
*[Ref. [QA-11936](https:
forum.plantuml.net/11936) and [QA-15933](https:forum.plantuml.net/15933)]*
WARNING
This translation need to be updated. WARNING

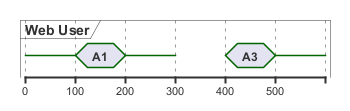

It is also possible to hide some state.
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
concise "Web User" as WU
@0
WU is {-}
@100
WU is A1
@200
WU is {-}
@300
WU is {hidden}
@400
WU is A3
@500
WU is {-}
@enduml
|
*[Ref. [QA-12222](https://forum.plantuml.net/12222)]*
WARNING
This translation need to be updated. WARNING
Il est possible de masquer l'axe du temps
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
hide time-axis
concise "Web User" as WU
WU is Absent
@WU
0 is Waiting
+500 is ok
@enduml
|

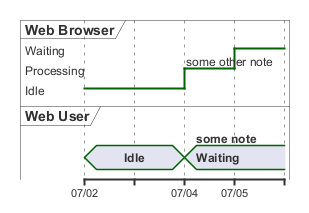

Il est possible d'utiliser l'heure ou la date.
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Web Browser" as WB
concise "Web User" as WU
@2019/07/02
WU is Idle
WB is Idle
@2019/07/04
WU is Waiting : some note
WB is Processing : some other note
@2019/07/05
WB is Waiting
@enduml
|

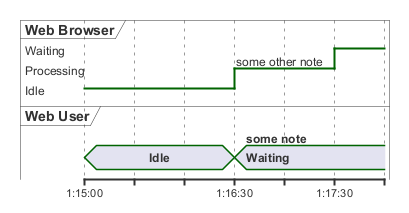

🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Web Browser" as WB
concise "Web User" as WU
@1:15:00
WU is Idle
WB is Idle
@1:16:30
WU is Waiting : some note
WB is Processing : some other note
@1:17:30
WB is Waiting
@enduml
|
*[Ref. [QA-7019](https://forum.plantuml.net/7019/hh-mm-ss-time-format-in-timing-diagram)]*
It is also possible to change date format.
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Web Browser" as WB
concise "Web User" as WU
use date format "YY-MM-dd"
@2019/07/02
WU is Idle
WB is Idle
@2019/07/04
WU is Waiting : some note
WB is Processing : some other note
@2019/07/05
WB is Waiting
@enduml
|

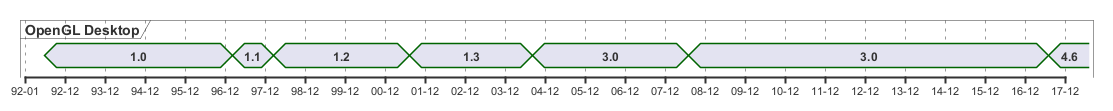

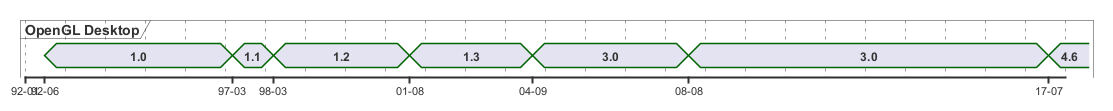

You can manage the time-axis labels.
Label on each tick (by default)
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
scale 31536000 as 40 pixels
use date format "yy-MM"
concise "OpenGL Desktop" as OD
@1992/01/01
OD is {hidden}
@1992/06/30
OD is 1.0
@1997/03/04
OD is 1.1
@1998/03/16
OD is 1.2
@2001/08/14
OD is 1.3
@2004/09/07
OD is 3.0
@2008/08/01
OD is 3.0
@2017/07/31
OD is 4.6
@enduml
|
Manual label (only when the state changes)
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
scale 31536000 as 40 pixels
manual time-axis
use date format "yy-MM"
concise "OpenGL Desktop" as OD
@1992/01/01
OD is {hidden}
@1992/06/30
OD is 1.0
@1997/03/04
OD is 1.1
@1998/03/16
OD is 1.2
@2001/08/14
OD is 1.3
@2004/09/07
OD is 3.0
@2008/08/01
OD is 3.0
@2017/07/31
OD is 4.6
@enduml
|

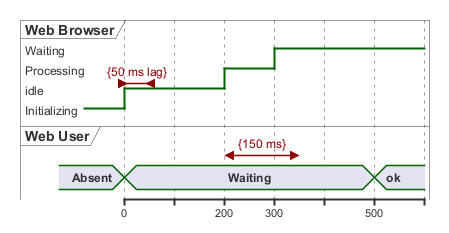

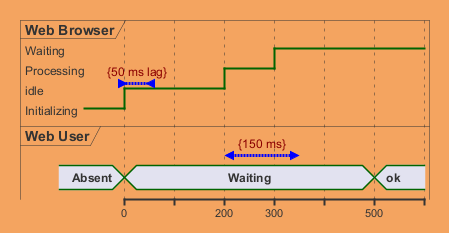

[Ref. GH-1020] Il est possible d'afficher des contraintes de temps sur les diagrammes.
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Web Browser" as WB
concise "Web User" as WU
WB is Initializing
WU is Absent
@WB
0 is idle
+200 is Processing
+100 is Waiting
WB@0 <-> @50 : {50 ms lag}
@WU
0 is Waiting
+500 is ok
@200 <-> @+150 : {150 ms}
@enduml
|

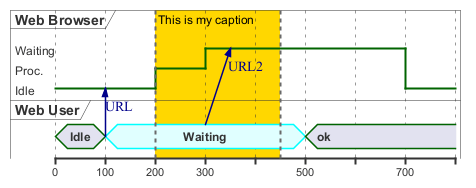

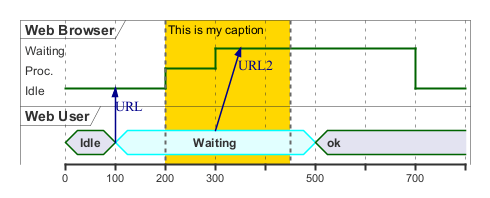

Vous pouvez surligner une partie du diagramme
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Web Browser" as WB
concise "Web User" as WU
@0
WU is Idle
WB is Idle
@100
WU -> WB : URL
WU is Waiting #LightCyan;line:Aqua
@200
WB is Proc.
@300
WU -> WB@350 : URL2
WB is Waiting
@+200
WU is ok
@+200
WB is Idle
highlight 200 to 450 #Gold;line:DimGrey : This is my caption
@enduml
|
*[Ref. [QA-10868](https://forum.plantuml.net/10868/highlighted-periods-in-timing-diagrams)]*
WARNING
This translation need to be updated. WARNING

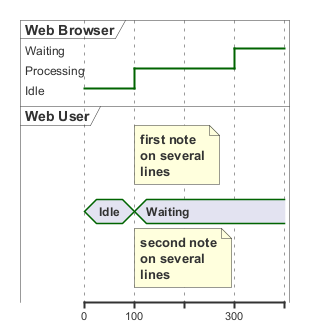

You can use the
note top of
and
note bottom of
keywords to define notes related to a single object or participant
(available only for concise
or binary
object). 🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Web Browser" as WB
concise "Web User" as WU
@0
WU is Idle
WB is Idle
@100
WU is Waiting
WB is Processing
note top of WU : first note\non several\nlines
note bottom of WU : second note\non several\nlines
@300
WB is Waiting
@enduml
|

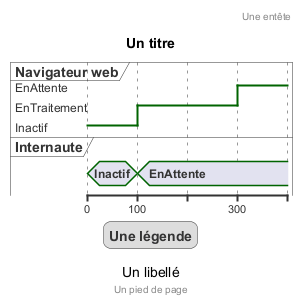

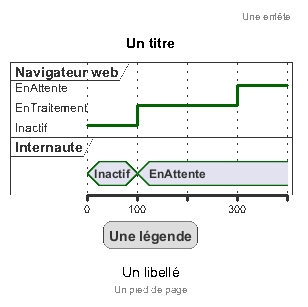

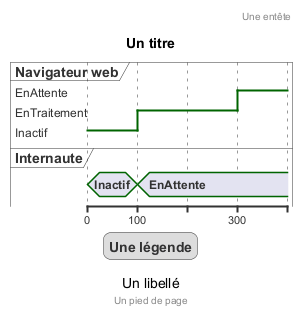

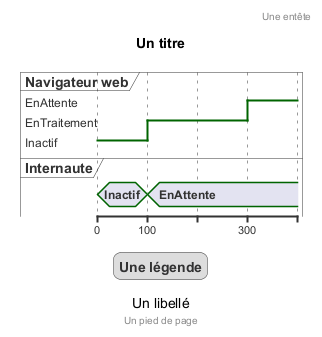

[Ref. QA-6877, GH-1465] Vous pouvez ajouter éventuellement un titre, une entête, un pied de page, une légende ou un libellé :
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
Title Un titre
header: Une entête
footer: Un pied de page
legend
Une légende
end legend
caption Un libellé
robust "Navigateur web" as WB
concise "Internaute" as WU
@0
WU is Inactif
WB is Inactif
@100
WU is EnAttente
WB is EnTraitement
@300
WB is EnAttente
@enduml
|

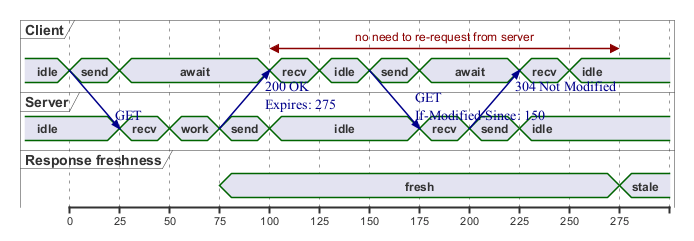

Merci à
Adam Rosien pour cet exemple
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
concise "Client" as Client
concise "Server" as Server
concise "Response freshness" as Cache
Server is idle
Client is idle
@Client
0 is send
Client -> Server@+25 : GET
+25 is await
+75 is recv
+25 is idle
+25 is send
Client -> Server@+25 : GET\nIf-Modified-Since: 150
+25 is await
+50 is recv
+25 is idle
@100 <-> @275 : no need to re-request from server
@Server
25 is recv
+25 is work
+25 is send
Server -> Client@+25 : 200 OK\nExpires: 275
+25 is idle
+75 is recv
+25 is send
Server -> Client@+25 : 304 Not Modified
+25 is idle
@Cache
75 is fresh
+200 is stale
@enduml
|

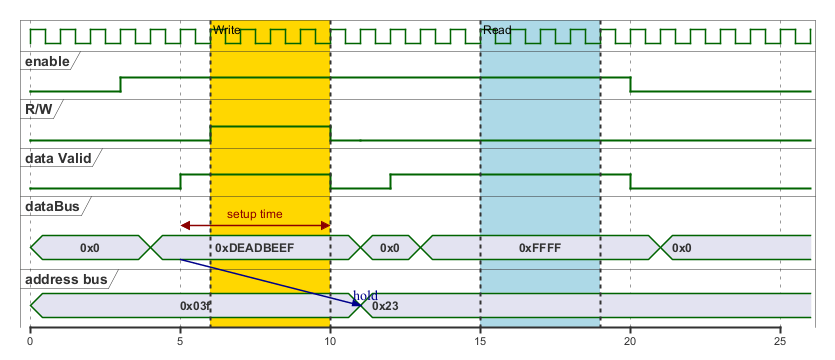

🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
scale 5 as 150 pixels
clock clk with period 1
binary "enable" as en
binary "R/W" as rw
binary "data Valid" as dv
concise "dataBus" as db
concise "address bus" as addr
@6 as :write_beg
@10 as :write_end
@15 as :read_beg
@19 as :read_end
@0
en is low
db is "0x0"
addr is "0x03f"
rw is low
dv is 0
@:write_beg-3
en is high
@:write_beg-2
db is "0xDEADBEEF"
@:write_beg-1
dv is 1
@:write_beg
rw is high
@:write_end
rw is low
dv is low
@:write_end+1
rw is low
db is "0x0"
addr is "0x23"
@12
dv is high
@13
db is "0xFFFF"
@20
en is low
dv is low
@21
db is "0x0"
highlight :write_beg to :write_end #Gold:Write
highlight :read_beg to :read_end #lightBlue:Read
db@:write_beg-1 <-> @:write_end : setup time
db@:write_beg-1 -> addr@:write_end+1 : hold
@enduml
|

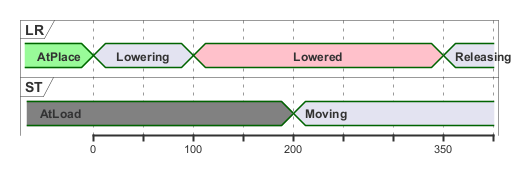

Vous pouvez ajouter de la
couleur 🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
concise "LR" as LR
concise "ST" as ST
LR is AtPlace #palegreen
ST is AtLoad #gray
@LR
0 is Lowering
100 is Lowered #pink
350 is Releasing
@ST
200 is Moving
@enduml
|
[Réf. QA-5776]
Without style (by default)
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Web Browser" as WB
concise "Web User" as WU
WB is Initializing
WU is Absent
@WB
0 is idle
+200 is Processing
+100 is Waiting
WB@0 <-> @50 : {50 ms lag}
@WU
0 is Waiting
+500 is ok
@200 <-> @+150 : {150 ms}
@enduml
|
With style
You can use
style to change rendering of elements.
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
<style>
timingDiagram {
document {
BackGroundColor SandyBrown
}
constraintArrow {
LineStyle 2-1
LineThickness 3
LineColor Blue
}
}
</style>
robust "Web Browser" as WB
concise "Web User" as WU
WB is Initializing
WU is Absent
@WB
0 is idle
+200 is Processing
+100 is Waiting
WB@0 <-> @50 : {50 ms lag}
@WU
0 is Waiting
+500 is ok
@200 <-> @+150 : {150 ms}
@enduml
|

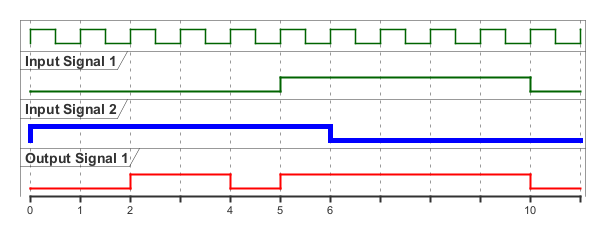

[Ref. QA-14340] You can use the
<style>
tags and sterotyping to give a name to line attributes.
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
<style>
timingDiagram {
.red {
LineColor red
}
.blue {
LineColor blue
LineThickness 5
}
}
</style>
clock clk with period 1
binary "Input Signal 1" as IS1
binary "Input Signal 2" as IS2 <<blue>>
binary "Output Signal 1" as OS1 <<red>>
@0
IS1 is low
IS2 is high
OS1 is low
@2
OS1 is high
@4
OS1 is low
@5
IS1 is high
OS1 is high
@6
IS2 is low
@10
IS1 is low
OS1 is low
@enduml
|

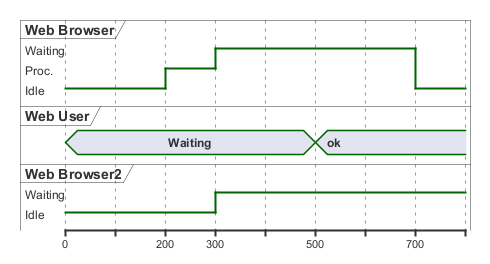

[Ref. QA-15870] You can use
compact
command to compact the timing layout.
By default
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Web Browser" as WB
concise "Web User" as WU
robust "Web Browser2" as WB2
@0
WU is Waiting
WB is Idle
WB2 is Idle
@200
WB is Proc.
@300
WB is Waiting
WB2 is Waiting
@500
WU is ok
@700
WB is Idle
@enduml
|
Global mode with mode compact
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
mode compact
robust "Web Browser" as WB
concise "Web User" as WU
robust "Web Browser2" as WB2
@0
WU is Waiting
WB is Idle
WB2 is Idle
@200
WB is Proc.
@300
WB is Waiting
WB2 is Waiting
@500
WU is ok
@700
WB is Idle
@enduml
|
Local mode with only compact
on element
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
compact robust "Web Browser" as WB
compact concise "Web User" as WU
robust "Web Browser2" as WB2
@0
WU is Waiting
WB is Idle
WB2 is Idle
@200
WB is Proc.
@300
WB is Waiting
WB2 is Waiting
@500
WU is ok
@700
WB is Idle
@enduml
|
[Ref. QA-11130] You can scale analog signal.
Without scaling: 0-max (by default)
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
title Between 0-max (by default)
analog "Analog" as A
@0
A is 350
@100
A is 450
@300
A is 350
@enduml
|
With scaling: min-max
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
title Between min-max
analog "Analog" between 350 and 450 as A
@0
A is 350
@100
A is 450
@300
A is 350
@enduml
|
[Ref. QA-17161]Without any customisation (by default)
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
analog "Vcore" as VDD
analog "VCC" as VCC
@0
VDD is 0
VCC is 3
@2
VDD is 0
@3
VDD is 6
VCC is 6
VDD@1 -> VCC@2 : "test"
@enduml
|

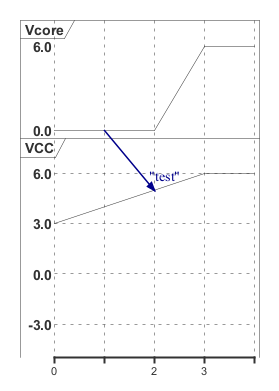

With customisation (on scale, ticks and height)
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
analog "Vcore" as VDD
analog "VCC" between -4.5 and 6.5 as VCC
VCC ticks num on multiple 3
VCC is 200 pixels height
@0
VDD is 0
VCC is 3
@2
VDD is 0
@3
VDD is 6
VCC is 6
VDD@1 -> VCC@2 : "test"
@enduml
|

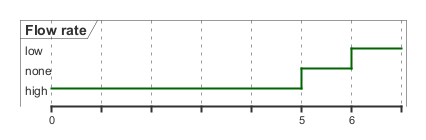

[Ref. QA-11288]Without order (by default)
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Flow rate" as rate
@0
rate is high
@5
rate is none
@6
rate is low
@enduml
|

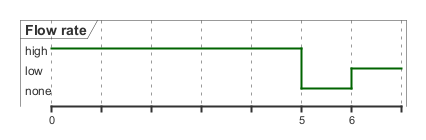

With order
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Flow rate" as rate
rate has high,low,none
@0
rate is high
@5
rate is none
@6
rate is low
@enduml
|

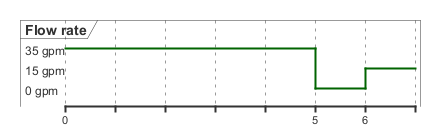

With order and label
🎉 Copied! ![Copy to clipboard](/clipboard1.svg)
![Edit online](/edit1.svg) | @startuml
robust "Flow rate" as rate
rate has "35 gpm" as high
rate has "15 gpm" as low
rate has "0 gpm" as none
@0
rate is high
@5
rate is none
@6
rate is low
@enduml
|
[Ref. QA-6651]
