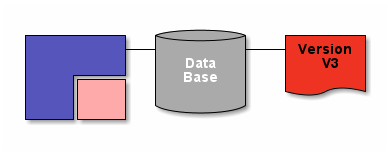

Edit in DokuwikiEdit in AsciidocEdit in Markdown Verallgemeinerung PlantUML kann nun auch andere Diagramme als UML erzeugen. In solchen Fällen macht das übliche @startuml keinen Sinn mehr. Daher erlauben wir nun Diagramme, die mit @startXYZ beginnen und mit @endXYZ enden, wobei XYZ sich mit dem Diagrammtyp ändern kann und beliebige Zeichen (einschließlich Leerzeichen) sein können. Dies bedeutet, dass Plugin-Entwickler ermutigt werden, ihren Code zu ändern, um <zcode>@start</zcode> statt <zcode>@startuml</zcode> zu erkennen. DITAA-Diagramme werden normalerweise als @startditaa...@endditaa formatiert Edit in DokuwikiEdit in AsciidocEdit in Markdown Ditaa Ditaa ist Open Source und freie Software und benutzt 'ASCII Graphik', i.e. Zeichnungen die linien-ähnliche Symbole wie |, / oder - benutzen. Der Autor vergleicht dies mit einer diagram markup language. Die Idee gleicht der von PlantUML, und mag zur Dokumentation darüber beitragen, wie man Diagramme erzeugt, die nur umständlich mit UML beschrieben werden können. Die jüngste Version von PlantUML erlaubt z.B. Konstruktionen wie: 🎉 Copied! @startditaa +--------+ +-------+ +-------+ | +---+ ditaa +--> | | | Text | +-------+ |Diagram| |Dokument| |!Magie!| | | | {d}| | | | | +---+----+ +-------+ +-------+ : ^ | Ein Haufen Arbeit | +-------------------------+ @endditaa Eine anschauliche Beschreibung ist auf sourceforge.net zu finden. Plantuml unterstützt für Ditaa Diagramme nur ausschließlich PNG Unterstützte Optionen Folgende optionen nach @startditaa werden unterstützt: * -E oder --no-separation um Trennbereiche zu entfernen * -S oder --no-shadows um Schatten zu entfernen * scale=XYZ um das Diagramm zu skalieren 🎉 Copied! @startditaa (--no-shadows, scale=0.8) /--------\ +-------+ |cAAA +---+Version| | Data | | V3 | | Base | |cRED{d}| | {s}| +-------+ \---+----/ @endditaa Only PNG generation is supported. ⚠ On PlantUML, only PNG generation is supported. WARNING  This translation need to be updated.  WARNING Edit in DokuwikiEdit in AsciidocEdit in Markdown Von PlantUML unterstützte Optionen Sie können auch einige Optionen nach dem @startditaa oder ditaa Schlüsselwort verwenden: -E oder --no-separation um das Trennzeichen zu entfernen -S oder --no-shadows um den Schatten zu entfernen scale=<XYZ> um das Diagramm zu vergrößern oder zu verkleinern Ohne Option 🎉 Copied! @startditaa +---------+ /--------\ +-------+ | cBLU +--+cAAA +---+Version| | | | Data | | V3 | | +----+ | Base | |cRED{d}| | |cPNK| | {s}| +-------+ | | | \---+----/ +----+----+ @endditaa Trennzeichen entfernen 🎉 Copied! @startditaa -E +---------+ /--------\ +-------+ | cBLU +--+cAAA +---+Version| | | | Data | | V3 | | +----+ | Base | |cRED{d}| | |cPNK| | {s}| +-------+ | | | \---+----/ +----+----+ @endditaa Schatten entfernen oder Diagramm skalieren 🎉 Copied! @startuml ditaa(--no-shadows, scale=0.7) +---------+ /--------\ +-------+ | cBLU +--+cAAA +---+Version| | | | Data | | V3 | | +----+ | Base | |cRED{d}| | |cPNK| | {s}| +-------+ | | | \---+----/ +----+----+ @enduml WARNING  This translation need to be updated.  WARNING Edit in DokuwikiEdit in AsciidocEdit in Markdown Tags Tag Description {c} Choice or Decision {d} Document - Symbol representing a document {io} Input/Output - Symbol representing input/output {mo} Manual operation {o} Ellipse {s} Storage - Symbol representing a form of storage, like a database or a hard disk. {tr} Trapezoid 🎉 Copied! @startditaa +------+------+------+------+------+------+------+ | c {c}|d {d} |io{io}|mo{mo}|o{o} |s{s} |tr{tr}| +------+------+------+------+------+------+------+ @endditaa Edit in DokuwikiEdit in AsciidocEdit in Markdown Weitere Dokumentation Die vollständige Dokumentation zu ditaa finden Sie auf ditaa.sourceforge.net github.com/stathissideris/ditaa
