Mathématiques

Dans PlantUML, vous pouvez utiliser :

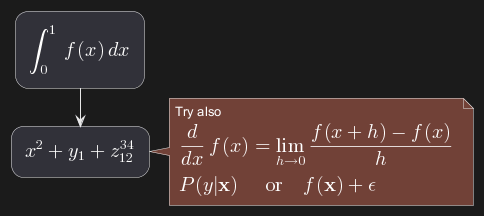

• les notations AsciiMath :

🎉 Copied!

@startuml :<math>int_0^1f(x)dx</math>; :<math>x^2+y_1+z_12^34</math>; note right Try also <math>d/dxf(x)=lim_(h->0)(f(x+h)-f(x))/h</math> <math>P(y|bb"x") or f(bb"x")+epsilon</math> end note @enduml

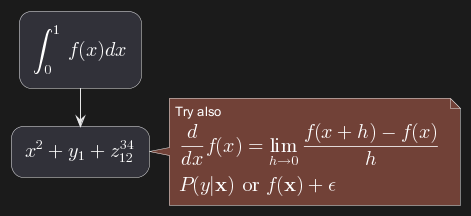

• les notations JLaTeXMath :

🎉 Copied!

@startuml :<latex>\int_0^1f(x)dx</latex>; :<latex>x^2+y_1+z_{12}^{34}</latex>; note right Try also <latex>\dfrac{d}{dx}f(x)=\lim\limits_{h \to 0}\dfrac{f(x+h)-f(x)}{h}</latex> <latex>P(y|\mathbf{x}) \mbox{ or } f(\mathbf{x})+\epsilon</latex> end note @enduml

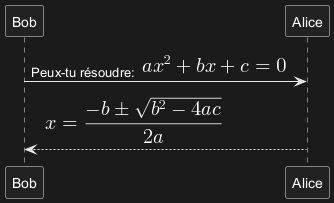

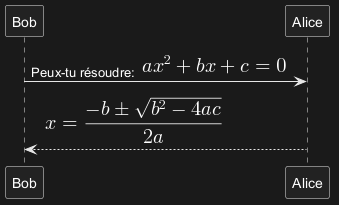

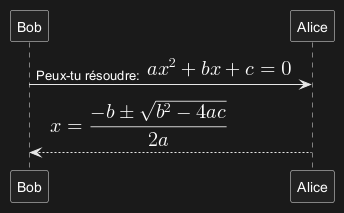

Autre exemple :

🎉 Copied!

@startuml Bob -> Alice : Peux-tu résoudre: <math>ax^2+bx+c=0</math> Alice --> Bob: <math>x = (-b+-sqrt(b^2-4ac))/(2a)</math> @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Diagramme indépendant

Il est possible d'utiliser @startmath/@endmath pour créer des formules AsciiMath.

🎉 Copied!

@startmath f(t)=(a_0)/2 + sum_(n=1)^ooa_ncos((npit)/L)+sum_(n=1)^oo b_n\ sin((npit)/L) @endmath

Ou bien utiliser @startlatex/@endlatex pour créer des formules JLaTeXMath.

🎉 Copied!

@startlatex \sum_{i=0}^{n-1} (a_i + b_i^2) @endlatex

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Comment cela fonctionne ?

Pour dessiner ces formules, PlantUML utilise deux projets OpenSource:

• AsciiMath qui convertit la notation AsciiMath vers une expression LaTeX.
• JLatexMath qui dessine une formule mathématique écrite en LaTeX. JLaTeXMath est le meilleur projet Java pour dessiner du code LaTeX.

ASCIIMathTeXImg.js est suffisamment petit pour être intégré dans la distribution standard de PlantUML.

Comme JLatexMath est plus gros, vous devez le télécharger séparément, puis extraire les 4 fichiers (batik-all-1.7.jar, jlatexmath-minimal-1.0.3.jar, jlm_cyrillic.jar et jlm_greek.jar) dans le même répertoire que PlantUML.jar.
