Mathématiques

Dans PlantUML, vous pouvez utiliser :

🎉 Copied!

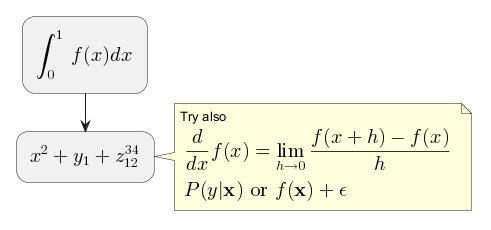

@startuml
:<math>int_0^1f(x)dx</math>;
:<math>x^2+y_1+z_12^34</math>;
note right
Try also
<math>d/dxf(x)=lim_(h->0)(f(x+h)-f(x))/h</math>
<math>P(y|bb"x") or f(bb"x")+epsilon</math>
end note
@enduml

🎉 Copied!

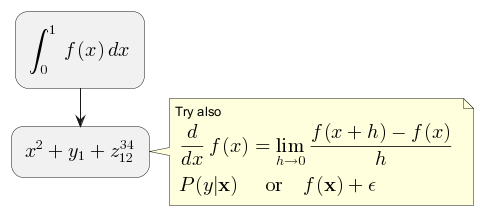

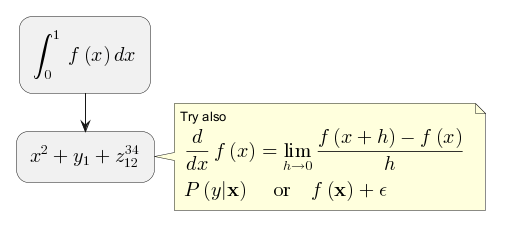

@startuml
:<latex>\int_0^1f(x)dx</latex>;
:<latex>x^2+y_1+z_{12}^{34}</latex>;
note right
Try also
<latex>\dfrac{d}{dx}f(x)=\lim\limits_{h \to 0}\dfrac{f(x+h)-f(x)}{h}</latex>
<latex>P(y|\mathbf{x}) \mbox{ or } f(\mathbf{x})+\epsilon</latex>
end note
@enduml

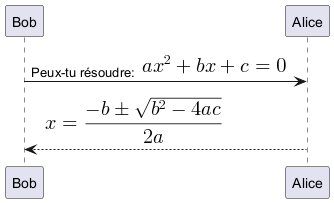

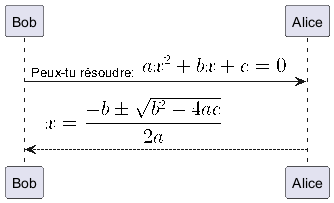

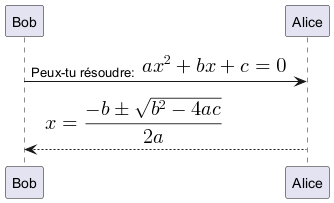

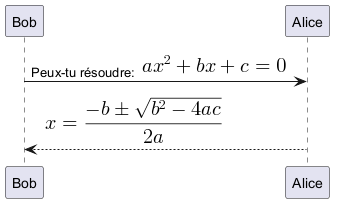

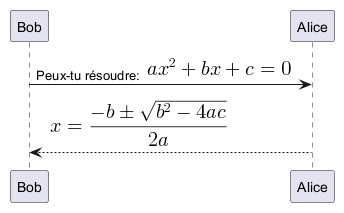

Autre exemple :

🎉 Copied!
@startuml
Bob -> Alice : Peux-tu résoudre: <math>ax^2+bx+c=0</math>
Alice --> Bob: <math>x = (-b+-sqrt(b^2-4ac))/(2a)</math>
@enduml

Diagramme indépendant

Il est possible d'utiliser @startmath/@endmath pour créer des formules AsciiMath.

🎉 Copied!
@startmath
f(t)=(a_0)/2 + sum_(n=1)^ooa_ncos((npit)/L)+sum_(n=1)^oo b_n\ sin((npit)/L)
@endmath

Ou bien utiliser @startlatex/@endlatex pour créer des formules JLaTeXMath.

🎉 Copied!
@startlatex
\sum_{i=0}^{n-1} (a_i + b_i^2)
@endlatex

Comment cela fonctionne ?

Pour dessiner ces formules, PlantUML utilise deux projets OpenSource:

  • AsciiMath qui convertit la notation AsciiMath vers une expression LaTeX.
  • JLatexMath qui dessine une formule mathématique écrite en LaTeX. JLaTeXMath est le meilleur projet Java pour dessiner du code LaTeX.

ASCIIMathTeXImg.js est suffisamment petit pour être intégré dans la distribution standard de PlantUML.

PlantUML relies on the Java Scripting API (specifically: new ScriptEngineManager().getEngineByName("JavaScript");) to load a JavaScript engine and execute JavaScript code. Java 8 includes a JavaScript engine called Nashorn but it was deprecated in Java 11.

If you are using AsciiMath in Java 11 you see the following warnings:

Warning: Nashorn engine is planned to be removed from a future JDK release

Nashorn was removed in Java 15. Fortunately, you can use the GraalVM JavaScript Engine instead by adding the following dependencies:

<dependency>
  <groupId>org.graalvm.js</groupId>
  <artifactId>js</artifactId>
  <version>20.2.0</version>
</dependency>
<dependency>
  <groupId>org.graalvm.js</groupId>
  <artifactId>js-scriptengine</artifactId>
  <version>20.2.0</version>
</dependency>

You can even use the GraalVM JavaScript Engine in Java 11 to get rid of the warning messages.

Comme JLatexMath est plus gros, vous devez le télécharger séparément, puis extraire les 4 fichiers (batik-all-1.7.jar, jlatexmath-minimal-1.0.3.jar, jlm_cyrillic.jar et jlm_greek.jar) dans le même répertoire que PlantUML.jar.
