デプロイメント図とは、システムのアーキテクチャを視覚化する図の一種であり、ソフトウェ ア・コンポーネントがハードウェア上にどのようにデプロイされるかを示すものです。これは、サーバ、ワークステーショ ン、およびデバイスなどのさまざまなノードにわたるコンポーネントの分布の明 確な図を提供します。
PlantUML を使用すると、展開図の作成が簡単になります。このプラットフォームは、プレーンテキストを使用してこれらのダイアグラム を設計するシンプルで直感的な方法を提供し、迅速な反復と簡単なバージョン管理を保証 します。さらに、
PlantUML フォーラムは、ユーザがヘルプを求めたり、アイデアを共有し たり、ダイアグラム作成の課題に関して協力したりすることができる、活気あるコ ミュニティを提供します。PlantUML の主な利点のひとつは、様々なツールやプラットフォームとシームレスに統合できることであり、専門家や愛好家にとって好ましい選択肢となっています。
|
🎉 Copied!
|

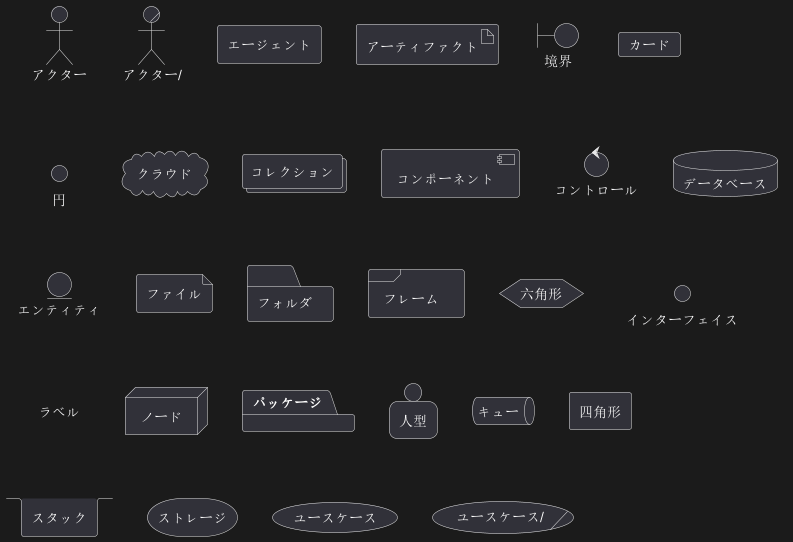

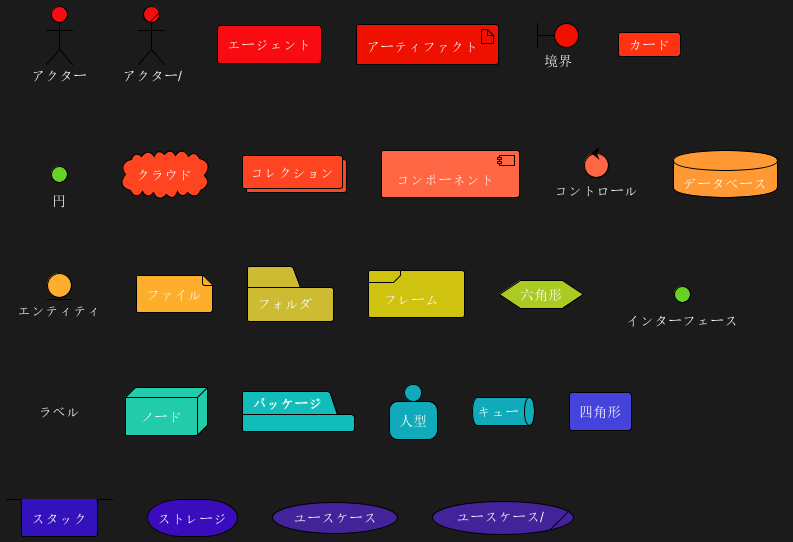

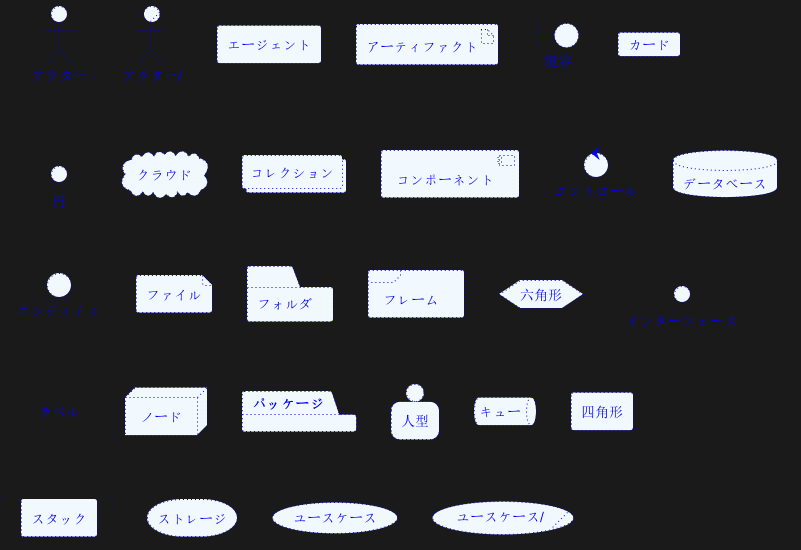

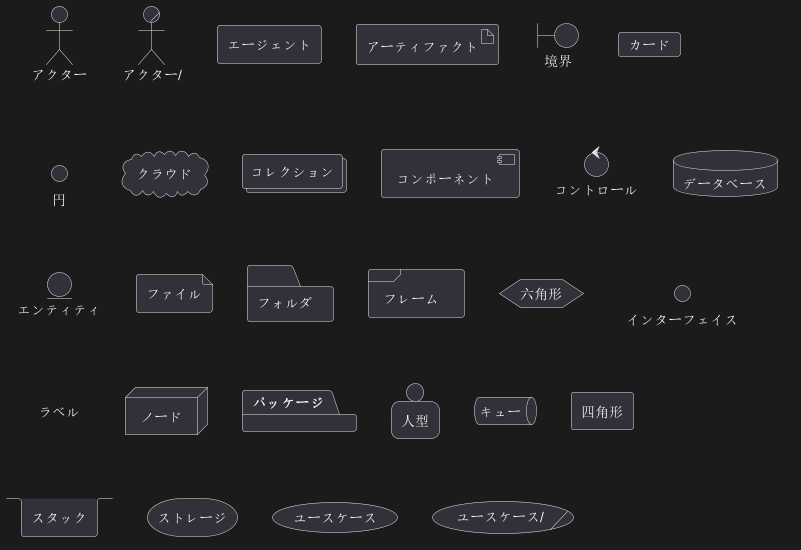

@startuml
actor アクター
actor/ "アクター/"
agent エージェント
artifact アーティファクト
boundary 境界
card カード
circle 円
cloud クラウド
collections コレクション
component コンポーネント
control コントロール
database データベース
entity エンティティ
file ファイル
folder フォルダ
frame フレーム
hexagon 六角形
interface インターフェイス
label ラベル
node ノード
package パッケージ
person 人型
queue キュー
rectangle 四角形
stack スタック
storage ストレージ
usecase ユースケース
usecase/ "ユースケース/"
@enduml
|

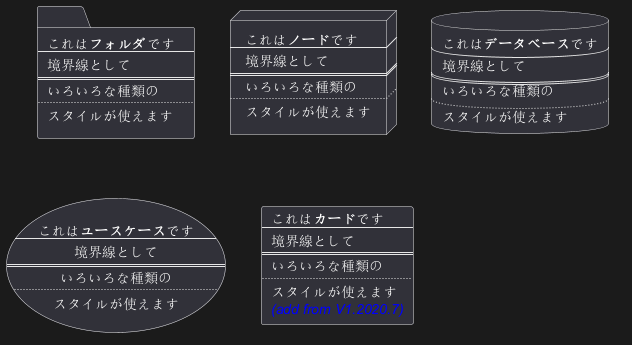

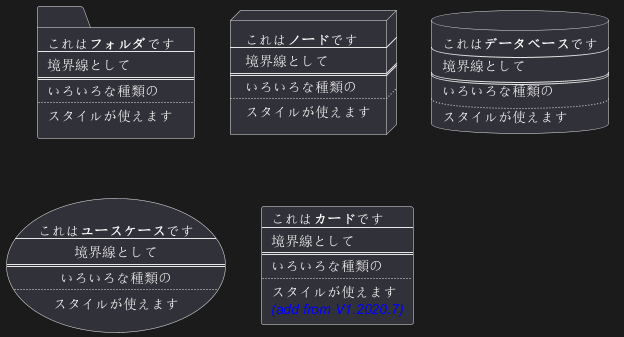

説明文が長くなる場合は、オプションでテキストを
[] の中に書くこともできます。
|
🎉 Copied!
|
@startuml
folder フォルダ [
これは<b>フォルダ</b>です
----
境界線として
====
いろいろな種類の
....
スタイルが使えます
]
node ノード [
これは<b>ノード</b>です
----
境界線として
====
いろいろな種類の
....
スタイルが使えます
]
database データベース [
これは<b>データベース</b>です
----
境界線として
====
いろいろな種類の
....
スタイルが使えます
]
usecase ユースケース [
これは<b>ユースケース</b>です
----
境界線として
====
いろいろな種類の
....
スタイルが使えます
]
card カード [
これは<b>カード</b>です
----
境界線として
====
いろいろな種類の
....
スタイルが使えます
<i><color:blue>(add from V1.2020.7)</color></i>
]
@enduml
|
WARNING
This translation need to be updated. WARNING
いくつかの省略記法を使って要素を宣言することができます。
|
通常記法のキーワード
|
省略記法のキーワード
|
通常記法の例
|
省略記法の例
|
参照
|
actor
|
: a :
|
actor actor1
|
:actor2:
|
Actors
|
component
|
[ c ]
|
component component1
|
[component2]
|
Components
|
interface
|
() i
|
interface interface1
|
() "interface2"
|
Interfaces
|
usecase
|
( u )
|
usecase usecase1
|
(usecase2)
|
Usecases
|
アクター
|
🎉 Copied!
|
@startuml
actor アクター1
:アクター2:
@enduml
|
注意: 二重山括弧(guillemet)を使用したアクターの古い記法がありますが、現在は非推奨であり、削除される予定です。今後は使用しないでください。
コンポーネント
|
🎉 Copied!
|
@startuml
component コンポーネント1
[コンポーネント2]
@enduml
|

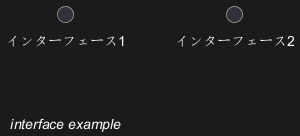

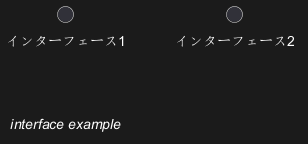

インターフェース
|
🎉 Copied!
|
@startuml
interface インターフェース1
() "インターフェース2"
label "//interface example//"
@enduml
|
ユースケース
|
🎉 Copied!
|
@startuml
usecase ユースケース1
(ユースケース2)
@enduml
|

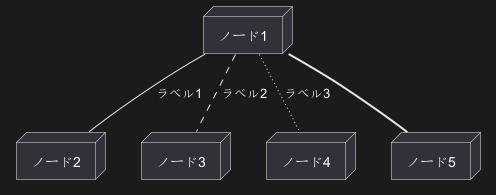

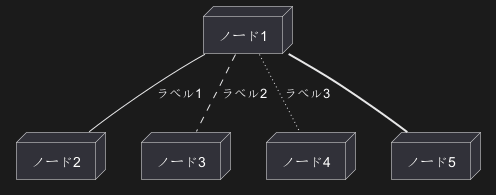

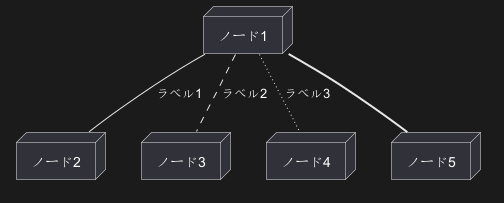

要素の間をシンプルなリンクで結ぶことができます。リンクにラベルを付けることもできます。
|
🎉 Copied!
|
@startuml
node ノード1
node ノード2
node ノード3
node ノード4
node ノード5
ノード1 -- ノード2 : ラベル1
ノード1 .. ノード3 : ラベル2
ノード1 ~~ ノード4 : ラベル3
ノード1 == ノード5
@enduml
|

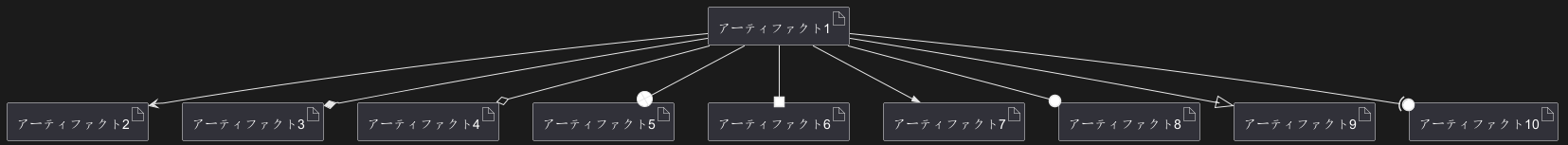

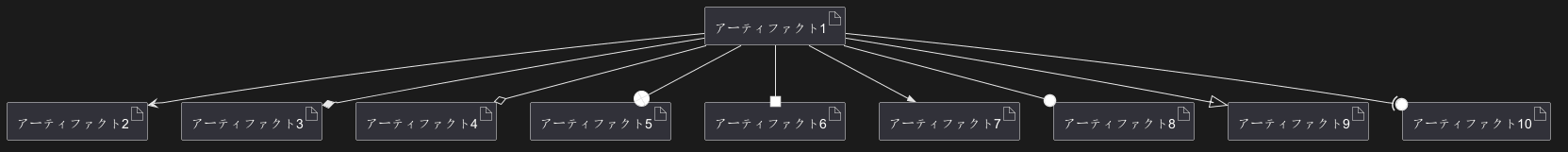

複数の種類のリンクを使うこともできます。
|
🎉 Copied!
|
@startuml
artifact アーティファクト1
artifact アーティファクト2
artifact アーティファクト3
artifact アーティファクト4
artifact アーティファクト5
artifact アーティファクト6
artifact アーティファクト7
artifact アーティファクト8
artifact アーティファクト9
artifact アーティファクト10
アーティファクト1 --> アーティファクト2
アーティファクト1 --* アーティファクト3
アーティファクト1 --o アーティファクト4
アーティファクト1 --+ アーティファクト5
アーティファクト1 --# アーティファクト6
アーティファクト1 -->> アーティファクト7
アーティファクト1 --0 アーティファクト8
アーティファクト1 --^ アーティファクト9
アーティファクト1 --(0 アーティファクト10
@enduml
|

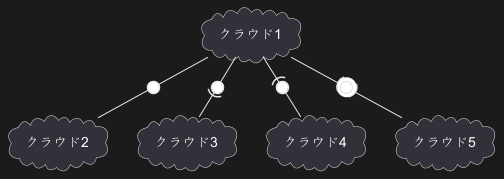

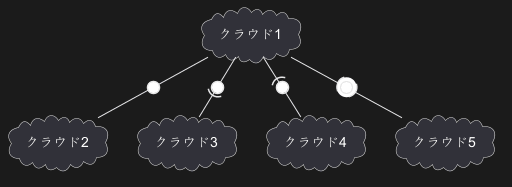

次のような種類のリンクも使用できます。
|
🎉 Copied!
|
@startuml
cloud クラウド1
cloud クラウド2
cloud クラウド3
cloud クラウド4
cloud クラウド5
クラウド1 -0- クラウド2
クラウド1 -0)- クラウド3
クラウド1 -(0- クラウド4
クラウド1 -(0)- クラウド5
@enduml
|

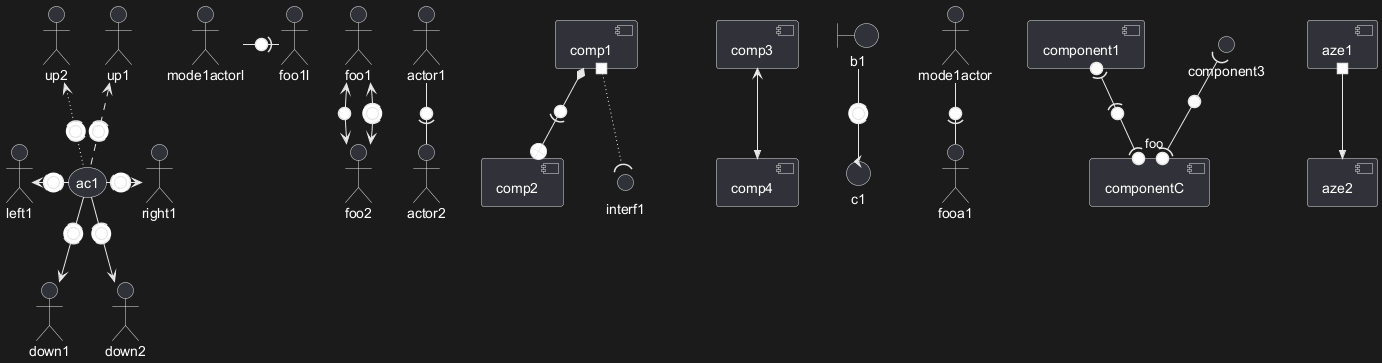

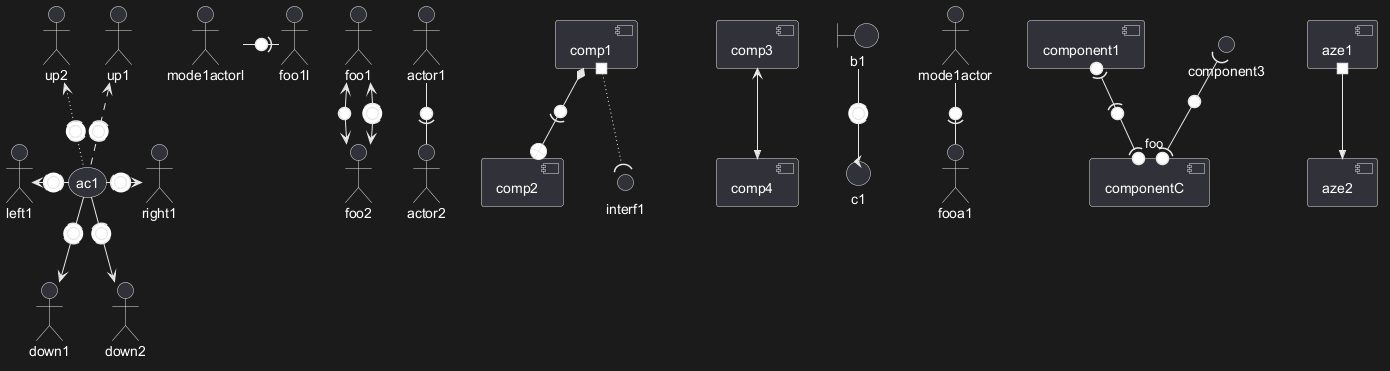

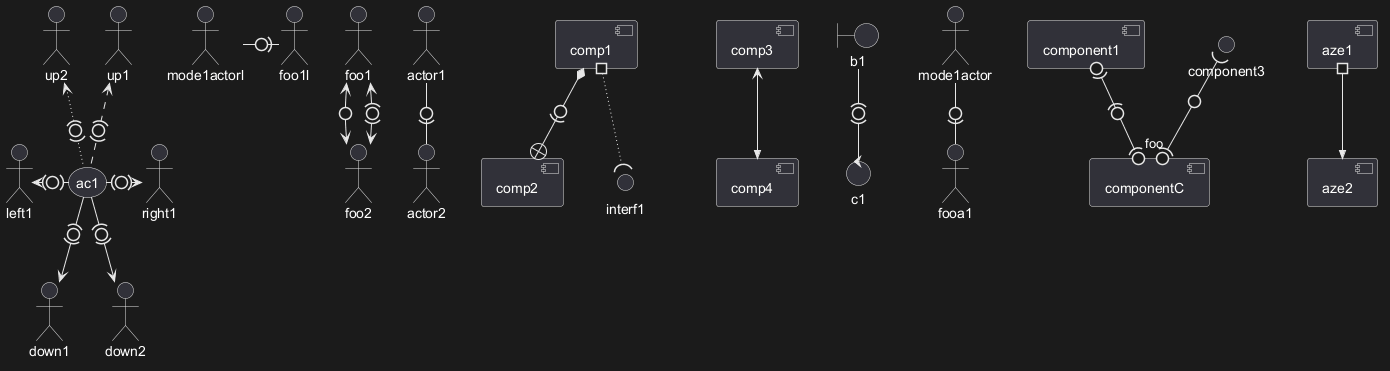

別の例:
|
🎉 Copied!
|
@startuml
actor foo1
actor foo2
foo1 <-0-> foo2
foo1 <-(0)-> foo2
(ac1) -le(0)-> left1
ac1 -ri(0)-> right1
ac1 .up(0).> up1
ac1 ~up(0)~> up2
ac1 -do(0)-> down1
ac1 -do(0)-> down2
actor1 -0)- actor2
component comp1
component comp2
comp1 *-0)-+ comp2
[comp3] <-->> [comp4]
boundary b1
control c1
b1 -(0)- c1
component comp1
interface interf1
comp1 #~~( interf1
:mode1actor: -0)- fooa1
:mode1actorl: -ri0)- foo1l
[component1] 0)-(0-(0 [componentC]
() component3 )-0-(0 "foo" [componentC]
[aze1] #-->> [aze2]
@enduml
|
[Ref. QA-547 and QA-1736]

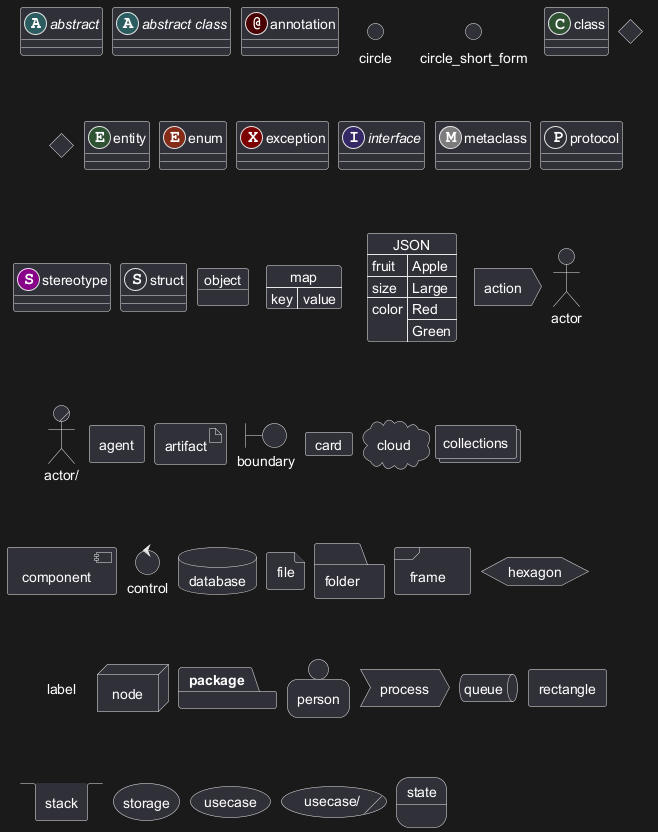

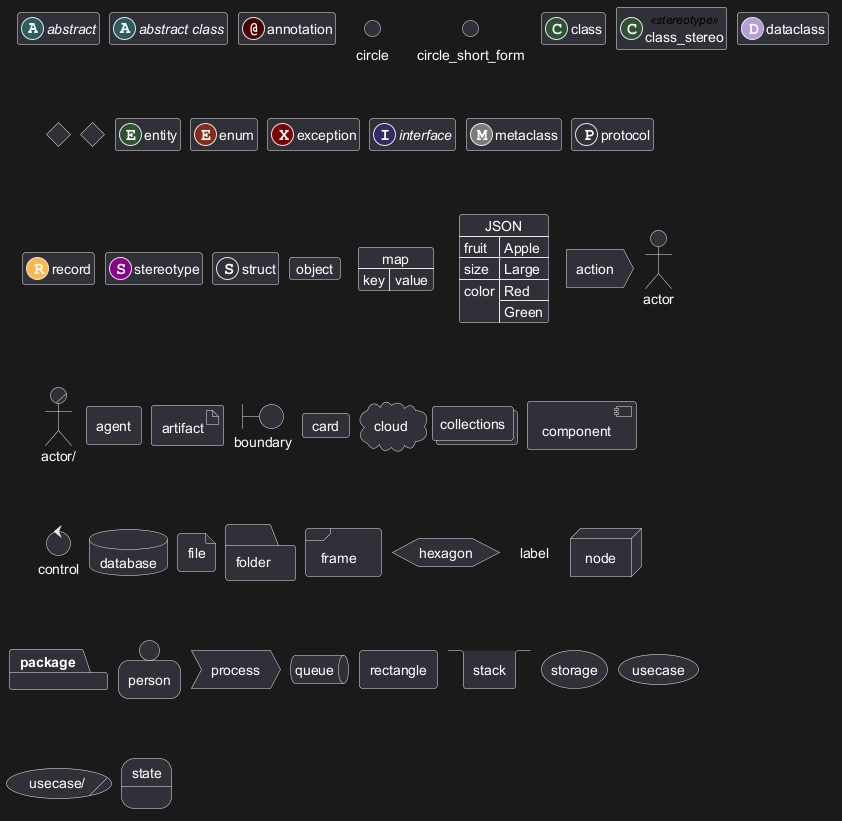

⎘ すべての種類は
付録を参照。
（
角括弧を使用したクラスの関係（リンク、矢印）のスタイルと同様）

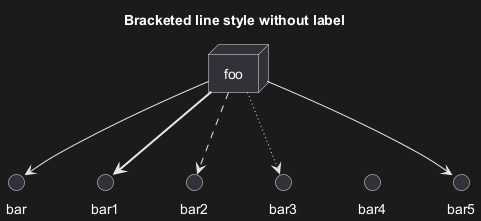

線のスタイル
矢印に
bold、
dashed、
dotted、
hidden、
plainのスタイルを指定することができます：
|
🎉 Copied!
|
@startuml
node foo
title Bracketed line style without label
foo --> bar
foo -[bold]-> bar1
foo -[dashed]-> bar2
foo -[dotted]-> bar3
foo -[hidden]-> bar4
foo -[plain]-> bar5
@enduml
|
|

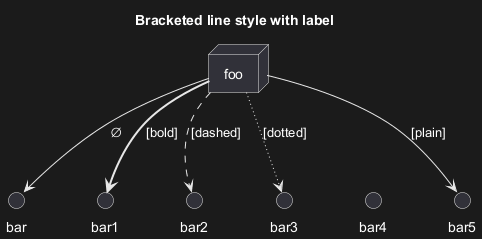

🎉 Copied!
|
@startuml
title Bracketed line style with label
node foo
foo --> bar : ∅
foo -[bold]-> bar1 : [bold]
foo -[dashed]-> bar2 : [dashed]
foo -[dotted]-> bar3 : [dotted]
foo -[hidden]-> bar4 : [hidden]
foo -[plain]-> bar5 : [plain]
@enduml
|
[Adapted from QA-4181]

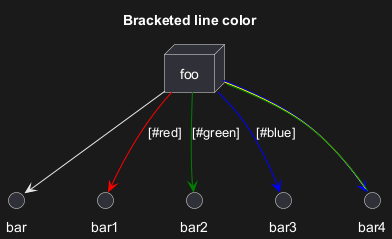

線の色
|
🎉 Copied!
|
@startuml
title Bracketed line color
node foo
foo --> bar
foo -[#red]-> bar1 : [#red]
foo -[#green]-> bar2 : [#green]
foo -[#blue]-> bar3 : [#blue]
foo -[#blue;#yellow;#green]-> bar4
@enduml
|

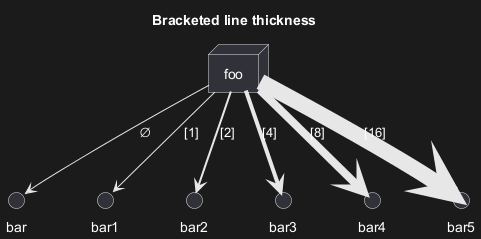

線の太さ
|
🎉 Copied!
|
@startuml
title Bracketed line thickness
node foo
foo --> bar : ∅
foo -[thickness=1]-> bar1 : [1]
foo -[thickness=2]-> bar2 : [2]
foo -[thickness=4]-> bar3 : [4]
foo -[thickness=8]-> bar4 : [8]
foo -[thickness=16]-> bar5 : [16]
@enduml
|
[Adapted from QA-4949]

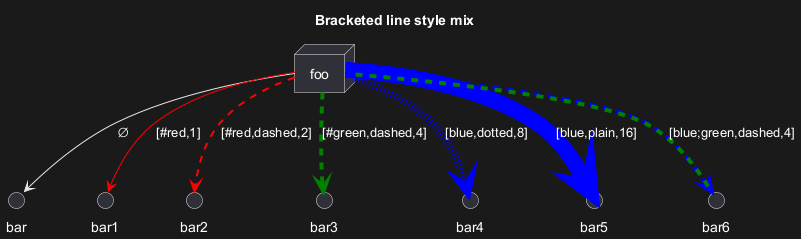

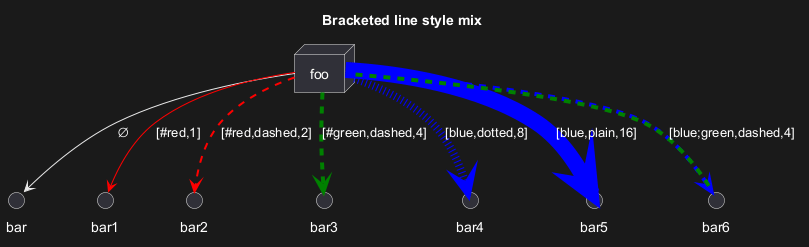

混合
|
🎉 Copied!
|
@startuml
title Bracketed line style mix
node foo
foo --> bar : ∅
foo -[#red,thickness=1]-> bar1 : [#red,1]
foo -[#red,dashed,thickness=2]-> bar2 : [#red,dashed,2]
foo -[#green,dashed,thickness=4]-> bar3 : [#green,dashed,4]
foo -[#blue,dotted,thickness=8]-> bar4 : [blue,dotted,8]
foo -[#blue,plain,thickness=16]-> bar5 : [blue,plain,16]
foo -[#blue;#green,dashed,thickness=4]-> bar6 : [blue;green,dashed,4]
@enduml
|

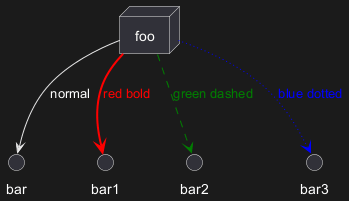

個別の矢印ごとに
色とスタイルを変更するには、次の記法を使用します：
#color;line.[bold|dashed|dotted];text:color
|
🎉 Copied!
|
@startuml
node foo
foo --> bar : normal
foo --> bar1 #line:red;line.bold;text:red : red bold
foo --> bar2 #green;line.dashed;text:green : green dashed
foo --> bar3 #blue;line.dotted;text:blue : blue dotted
@enduml
|
[Ref. QA-3770 and QA-3816]
[See similar feature on class diagram]
それぞれ個別の要素について、
色とスタイルを変更するには、次の記法を使用します：
#color;line:color;line.[bold|dashed|dotted];text:color
|
🎉 Copied!
|
@startuml
agent a
cloud c #pink;line:red;line.bold;text:red
file f #palegreen;line:green;line.dashed;text:green
node n #aliceblue;line:blue;line.dotted;text:blue
@enduml
|
|

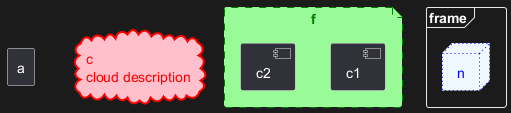

🎉 Copied!
|
@startuml
agent a
cloud c #pink;line:red;line.bold;text:red [
c
cloud description
]
file f #palegreen;line:green;line.dashed;text:green {
[c1]
[c2]
}
frame frame {
node n #aliceblue;line:blue;line.dotted;text:blue
}
@enduml
|
[Ref. QA-6852]
次の要素は入れ子にできます：
|
🎉 Copied!
|
@startuml
artifact アーティファクト {
}
card カード {
}
cloud クラウド {
}
component コンポーネント {
}
database データベース {
}
file ファイル {
}
folder フォルダ {
}
frame フレーム {
}
hexagon 六角形 {
}
node ノード {
}
package パッケージ {
}
queue キュー {
}
rectangle 四角形 {
}
stack スタック {
}
storage ストレージ {
}
@enduml
|
WARNING
This translation need to be updated. WARNING

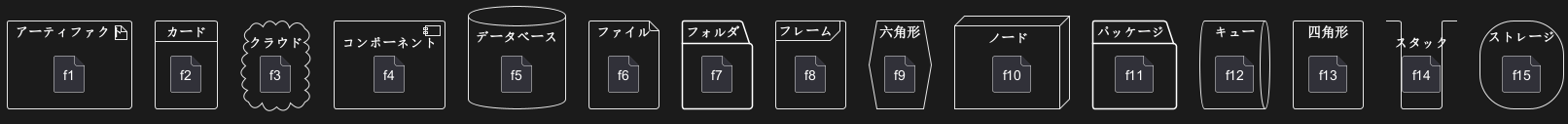

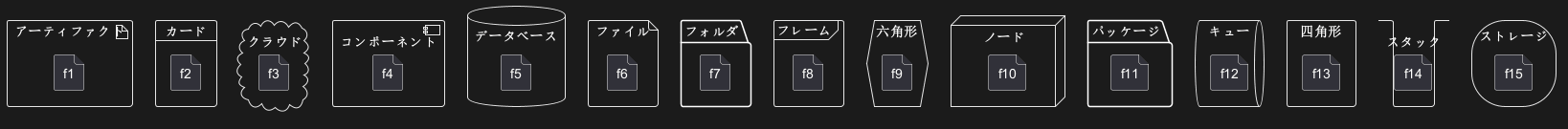

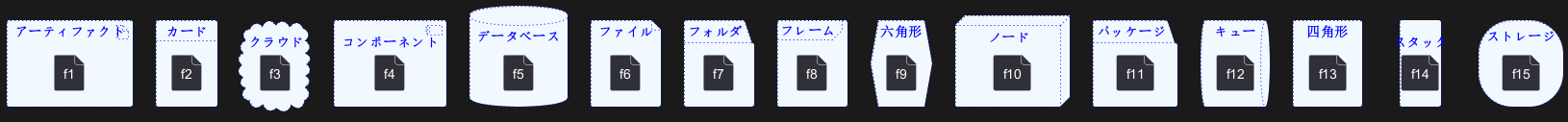

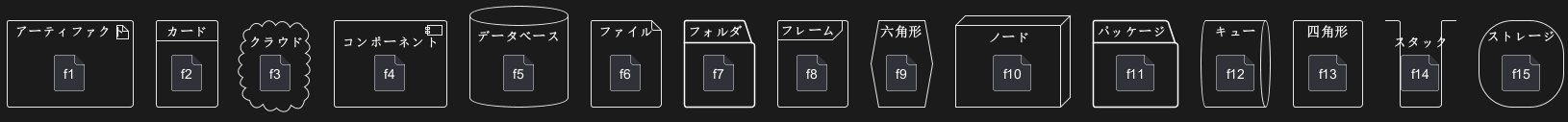

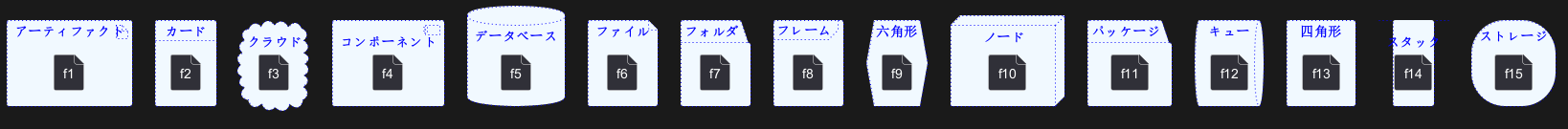

一階層の例
|
🎉 Copied!
|
@startuml
artifact artifactVeryLOOOOOOOOOOOOOOOOOOOg as "アーティファクト" {
file f1
}
card cardVeryLOOOOOOOOOOOOOOOOOOOg as "カード" {
file f2
}
cloud cloudVeryLOOOOOOOOOOOOOOOOOOOg as "クラウド" {
file f3
}
component componentVeryLOOOOOOOOOOOOOOOOOOOg as "コンポーネント" {
file f4
}
database databaseVeryLOOOOOOOOOOOOOOOOOOOg as "データベース" {
file f5
}
file fileVeryLOOOOOOOOOOOOOOOOOOOg as "ファイル" {
file f6
}
folder folderVeryLOOOOOOOOOOOOOOOOOOOg as "フォルダ" {
file f7
}
frame frameVeryLOOOOOOOOOOOOOOOOOOOg as "フレーム" {
file f8
}
hexagon hexagonVeryLOOOOOOOOOOOOOOOOOOOg as "六角形" {
file f9
}
node nodeVeryLOOOOOOOOOOOOOOOOOOOg as "ノード" {
file f10
}
package packageVeryLOOOOOOOOOOOOOOOOOOOg as "パッケージ" {
file f11
}
queue queueVeryLOOOOOOOOOOOOOOOOOOOg as "キュー" {
file f12
}
rectangle rectangleVeryLOOOOOOOOOOOOOOOOOOOg as "四角形" {
file f13
}
stack stackVeryLOOOOOOOOOOOOOOOOOOOg as "スタック" {
file f14
}
storage storageVeryLOOOOOOOOOOOOOOOOOOOg as "ストレージ" {
file f15
}
@enduml
|

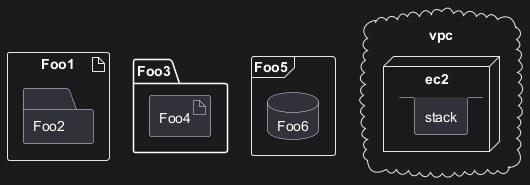

他の例
|
🎉 Copied!
|
@startuml
artifact Foo1 {
folder Foo2
}
folder Foo3 {
artifact Foo4
}
frame Foo5 {
database Foo6
}
cloud vpc {
node ec2 {
stack stack
}
}
@enduml
|
|

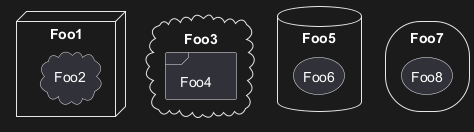

🎉 Copied!
|
@startuml
node Foo1 {
cloud Foo2
}
cloud Foo3 {
frame Foo4
}
database Foo5 {
storage Foo6
}
storage Foo7 {
storage Foo8
}
@enduml
|

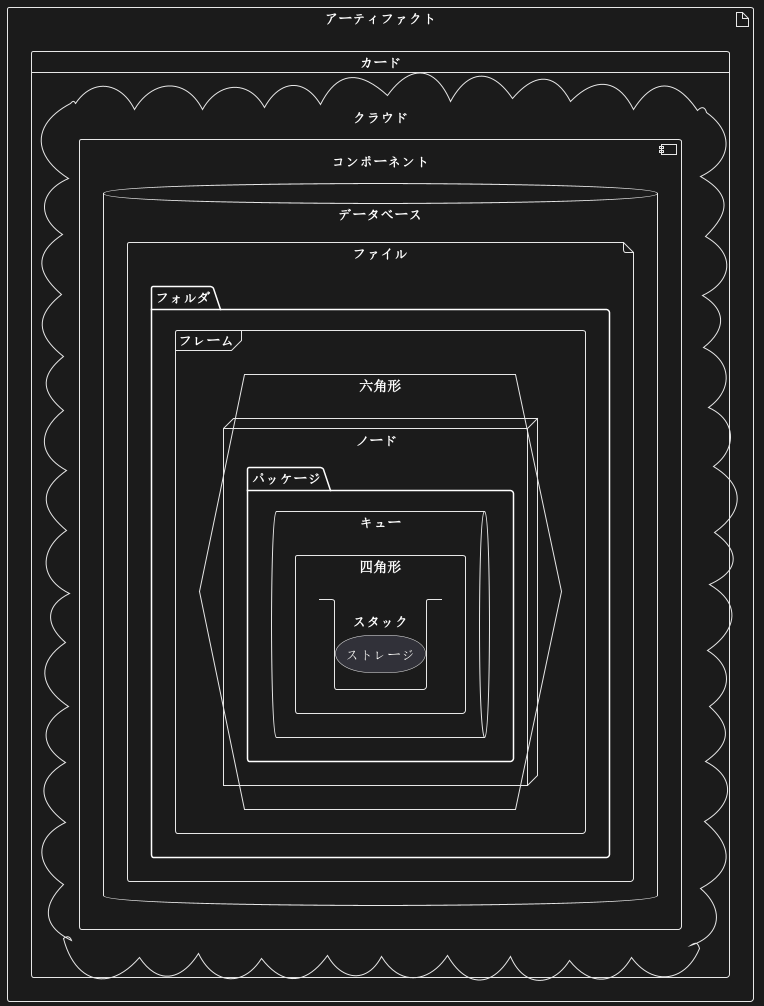

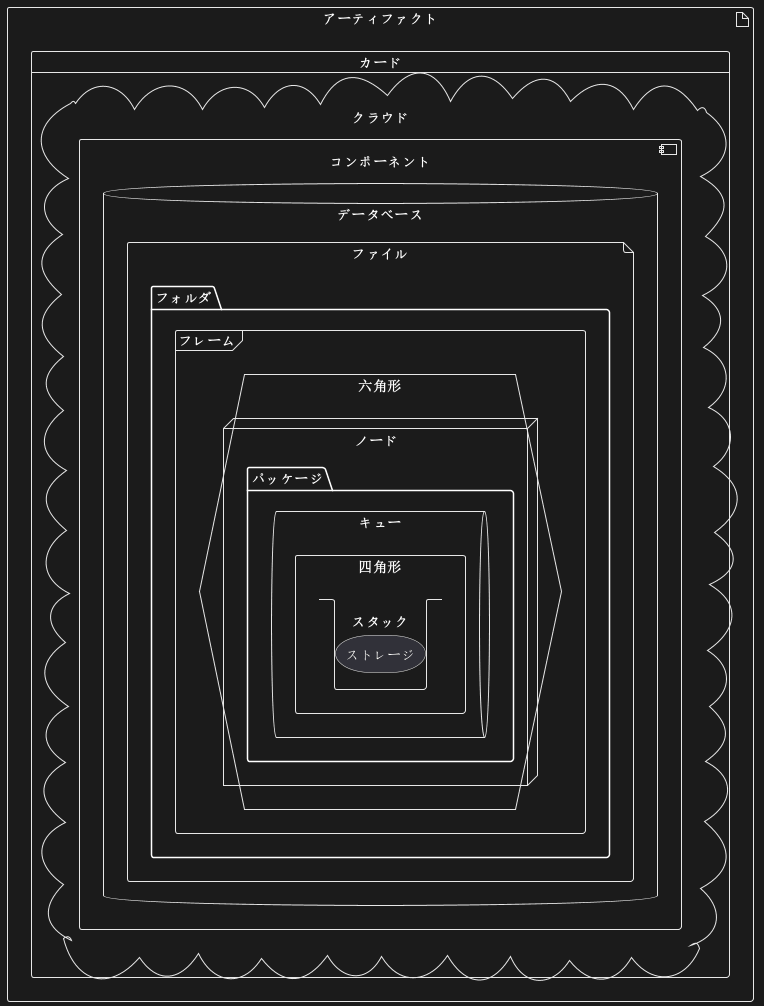

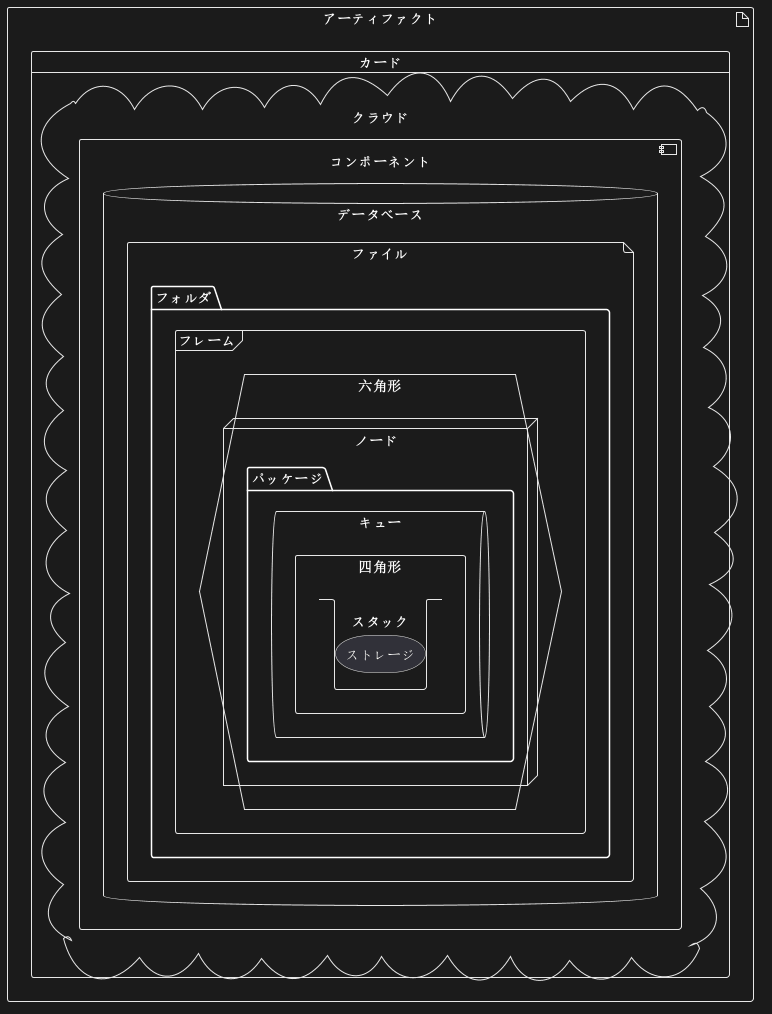

すべて入れ子にした例
すべての入れ子要素の例です:
|
🎉 Copied!
|
@startuml
artifact アーティファクト {
card カード {
cloud クラウド {
component コンポーネント {
database データベース {
file ファイル {
folder フォルダ {
frame フレーム {
hexagon 六角形 {
node ノード {
package パッケージ {
queue キュー {
rectangle 四角形 {
stack スタック {
storage ストレージ {
}
}
}
}
}
}
}
}
}
}
}
}
}
}
}
@enduml
|
|

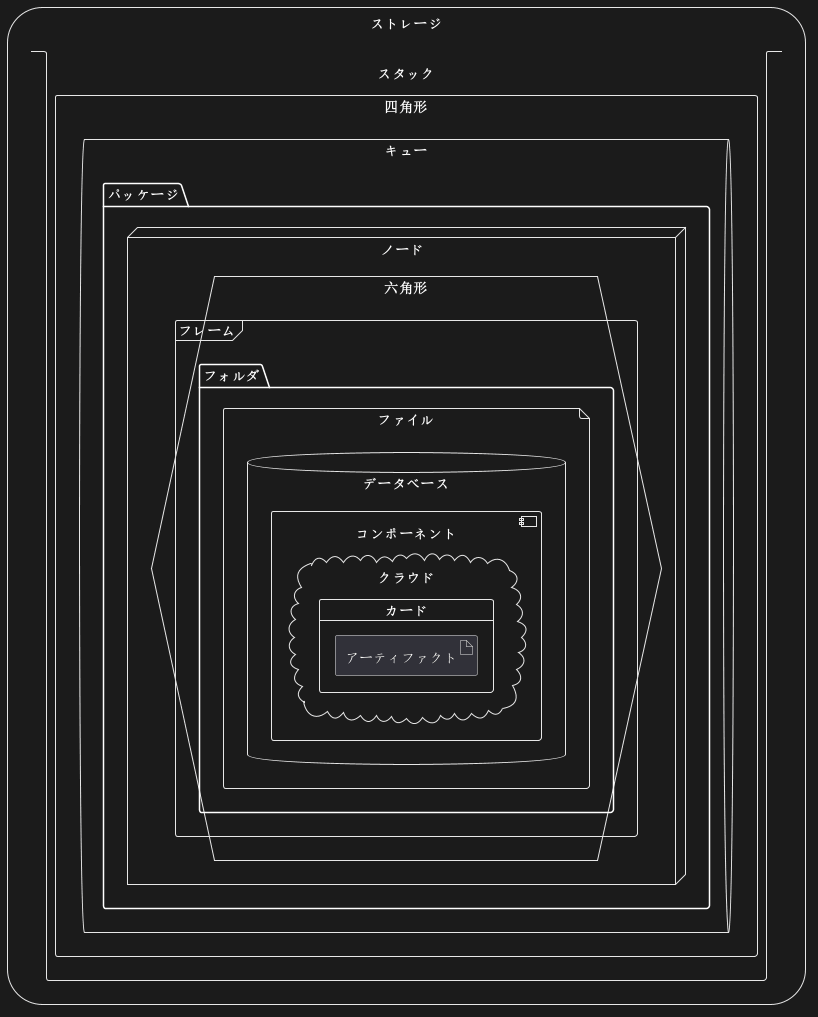

🎉 Copied!
|
@startuml
storage ストレージ {
stack スタック {
rectangle 四角形 {
queue キュー {
package パッケージ {
node ノード {
hexagon 六角形 {
frame フレーム {
folder フォルダ {
file ファイル {
database データベース {
component コンポーネント {
cloud クラウド {
card カード {
artifact アーティファクト {
}
}
}
}
}
}
}
}
}
}
}
}
}
}
}
@enduml
|
WARNING
This translation need to be updated. WARNING

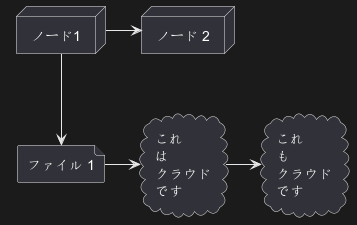

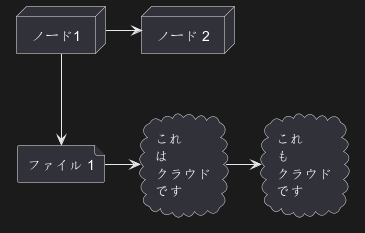

asによる単純な別名
|
🎉 Copied!
|
@startuml
node ノード1 as n1
node "ノード 2" as n2
file f1 as "ファイル 1"
cloud c1 as "これ
は
クラウド
です"
cloud c2 [これ
も
クラウド
です]
n1 -> n2
n1 --> f1
f1 -> c1
c1 -> c2
@enduml
|
長い別名の例
[Ref. QA-12082]
|
🎉 Copied!
|
@startuml
skinparam rectangle {
roundCorner<<コンセプト>> 25
}
rectangle "コンセプト・モデル" <<コンセプト>> {
rectangle "例 1" <<コンセプト>> as ex1
rectangle "別の四角形"
}
@enduml
|

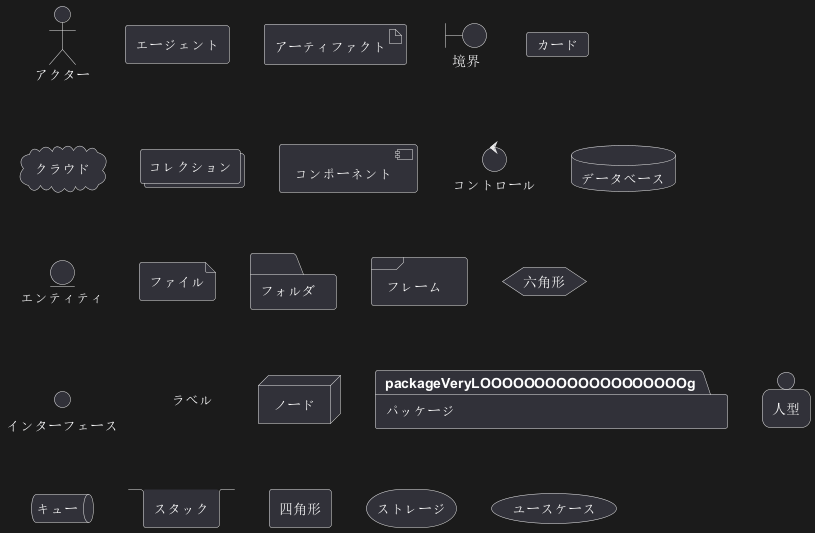

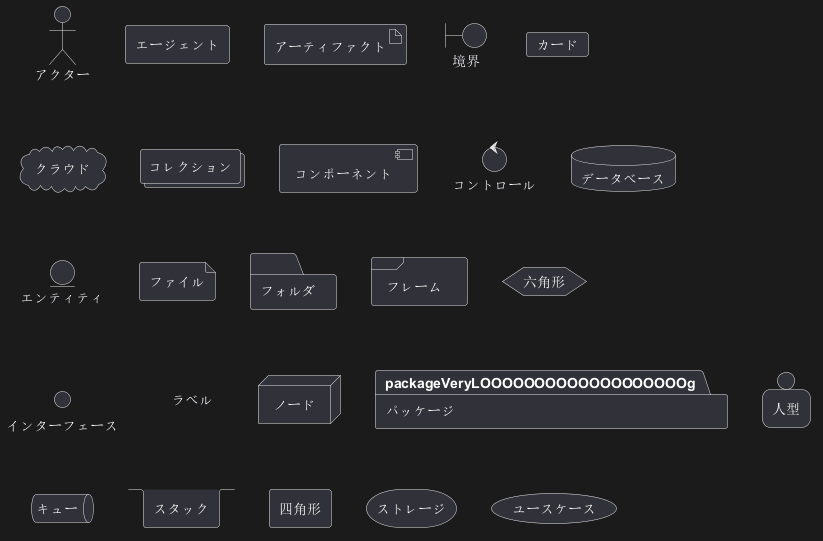

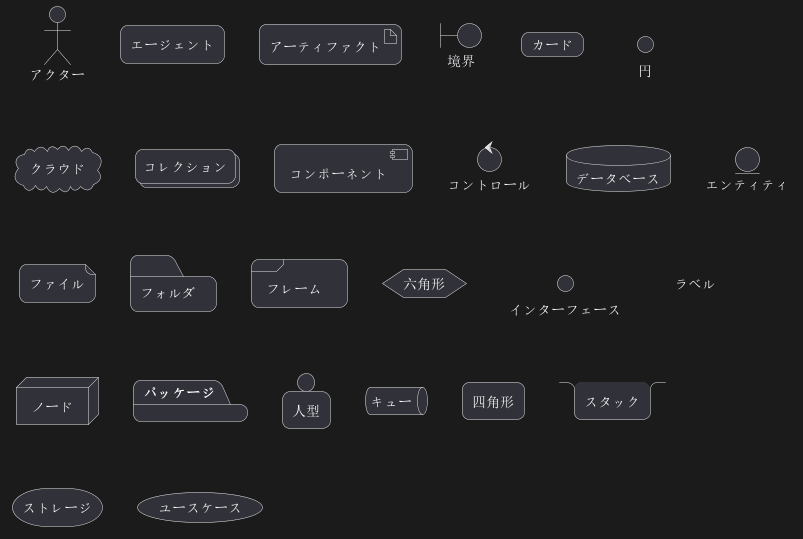

roundCorner
|
🎉 Copied!
|
@startuml
skinparam roundCorner 15
actor アクター
agent エージェント
artifact アーティファクト
boundary 境界
card カード
circle 円
cloud クラウド
collections コレクション
component コンポーネント
control コントロール
database データベース
entity エンティティ
file ファイル
folder フォルダ
frame フレーム
hexagon 六角形
interface インターフェース
label ラベル
node ノード
package パッケージ
person 人型
queue キュー
rectangle 四角形
stack スタック
storage ストレージ
usecase ユースケース
@enduml
|
[Ref. QA-5299, QA-6915, QA-11943]
|
🎉 Copied!
|
@startuml
left to right direction
skinparam nodesep 5
f3 ~~ b3 : ""~~""\n//dotted//
f2 .. b2 : ""..""\n//dashed//
f1 == b1 : ""==""\n//bold//
f0 -- b0 : ""--""\n//plain//
@enduml
|

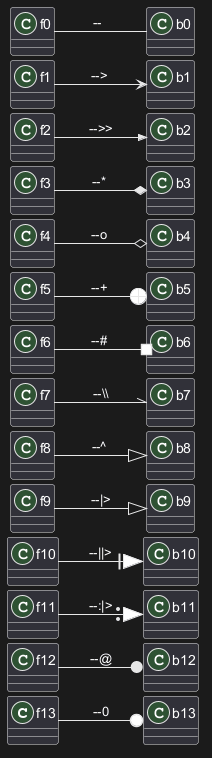

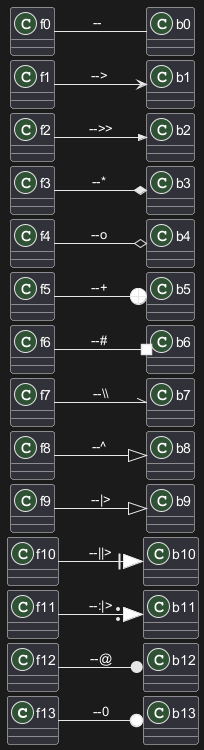

矢印の先端
|
🎉 Copied!
|
@startuml
left to right direction
skinparam nodesep 5
f13 --0 b13 : ""--0""
f12 --@ b12 : ""--@""
f11 --:|> b11 : ""--:|>""
f10 --||> b10 : ""--||>""
f9 --|> b9 : ""--|>""
f8 --^ b8 : ""--^ ""
f7 --\\ b7 : ""--\\\\""
f6 --# b6 : ""--# ""
f5 --+ b5 : ""--+ ""
f4 --o b4 : ""--o ""
f3 --* b3 : ""--* ""
f2 -->> b2 : ""-->>""
f1 --> b1 : ""--> ""
f0 -- b0 : ""-- ""
@enduml
|

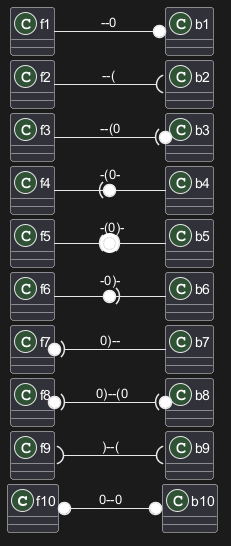

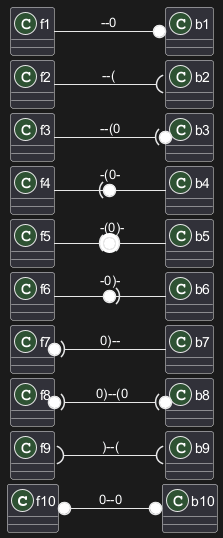

丸形の矢印（'0'矢印）
|
🎉 Copied!
|
@startuml
left to right direction
skinparam nodesep 5
f10 0--0 b10 : "" 0--0 ""
f9 )--( b9 : "" )--( ""
f8 0)--(0 b8 : "" 0)--(0""
f7 0)-- b7 : "" 0)-- ""
f6 -0)- b6 : "" -0)- ""
f5 -(0)- b5 : "" -(0)-""
f4 -(0- b4 : "" -(0- ""
f3 --(0 b3 : "" --(0 ""
f2 --( b2 : "" --( ""
f1 --0 b1 : "" --0 ""
@enduml
|

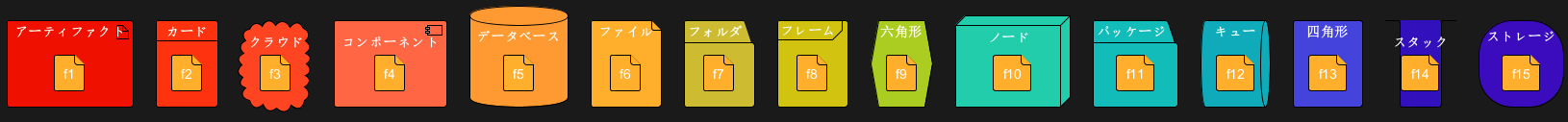

シンプルな要素
入れ子の要素
サブ要素無し
|
🎉 Copied!
|
@startuml
artifact アーティファクト #aliceblue;line:blue;line.dotted;text:blue {
}
card カード #aliceblue;line:blue;line.dotted;text:blue {
}
cloud クラウド #aliceblue;line:blue;line.dotted;text:blue {
}
component コンポーネント #aliceblue;line:blue;line.dotted;text:blue {
}
database データベース #aliceblue;line:blue;line.dotted;text:blue {
}
file ファイル #aliceblue;line:blue;line.dotted;text:blue {
}
folder フォルダ #aliceblue;line:blue;line.dotted;text:blue {
}
frame フレーム #aliceblue;line:blue;line.dotted;text:blue {
}
hexagon 六角形 #aliceblue;line:blue;line.dotted;text:blue {
}
node ノード #aliceblue;line:blue;line.dotted;text:blue {
}
package パッケージ #aliceblue;line:blue;line.dotted;text:blue {
}
queue キュー #aliceblue;line:blue;line.dotted;text:blue {
}
rectangle 四角形 #aliceblue;line:blue;line.dotted;text:blue {
}
stack スタック #aliceblue;line:blue;line.dotted;text:blue {
}
storage ストレージ #aliceblue;line:blue;line.dotted;text:blue {
}
@enduml
|
サブ要素有り
WARNING
This translation need to be updated. WARNING

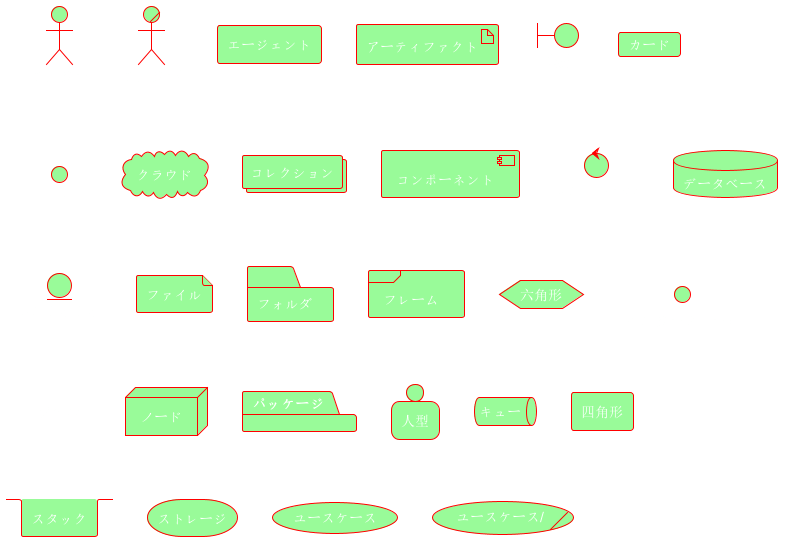

シンプルな要素
グローバルスタイル（componentDiagram）
|
🎉 Copied!
|
@startuml
<style>
componentDiagram {
BackGroundColor palegreen
LineThickness 1
LineColor red
}
document {
BackGroundColor white
}
</style>
actor アクター
actor/ "アクター/"
agent エージェント
artifact アーティファクト
boundary 境界
card カード
circle 円
cloud クラウド
collections コレクション
component コンポーネント
control コントロール
database データベース
entity エンティティ
file ファイル
folder フォルダ
frame フレーム
hexagon 六角形
interface インターフェース
label ラベル
node ノード
package パッケージ
person 人型
queue キュー
rectangle 四角形
stack スタック
storage ストレージ
usecase ユースケース
usecase/ "ユースケース/"
@enduml
|

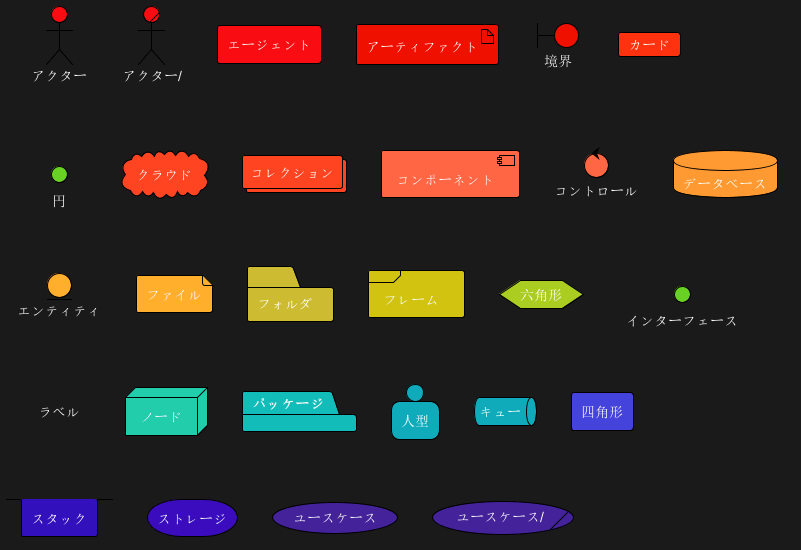

エレメント毎のスタイル
[Ref. QA-13261]
入れ子要素 (階層無し)
グローバルスタイル (componentDiagram)
|
🎉 Copied!
|
@startuml
<style>
componentDiagram {
BackGroundColor palegreen
LineThickness 2
LineColor red
}
</style>
artifact artifact {
}
card card {
}
cloud cloud {
}
component component {
}
database database {
}
file file {
}
folder folder {
}
frame frame {
}
hexagon hexagon {
}
node node {
}
package package {
}
queue queue {
}
rectangle rectangle {
}
stack stack {
}
storage storage {
}
@enduml
|
入れ子要素ごとのスタイル
入れ子要素（一階層）
グローバルスタイル（componentDiagram）
|
🎉 Copied!
|
@startuml
<style>
componentDiagram {
BackGroundColor palegreen
LineThickness 1
LineColor red
}
document {
BackGroundColor white
}
</style>
artifact e1 as "アーティファクト" {
file f1
}
card e2 as "カード" {
file f2
}
cloud e3 as "クラウド" {
file f3
}
component e4 as "コンポーネント" {
file f4
}
database e5 as "データベース" {
file f5
}
file e6 as "ファイル" {
file f6
}
folder e7 as "フォルダ" {
file f7
}
frame e8 as "フレーム" {
file f8
}
hexagon e9 as "六角形" {
file f9
}
node e10 as "ノード" {
file f10
}
package e11 as "パッケージ" {
file f11
}
queue e12 as "キュー" {
file f12
}
rectangle e13 as "四角形" {
file f13
}
stack e14 as "スタック" {
file f14
}
storage e15 as "ストレージ" {
file f15
}
@enduml
|

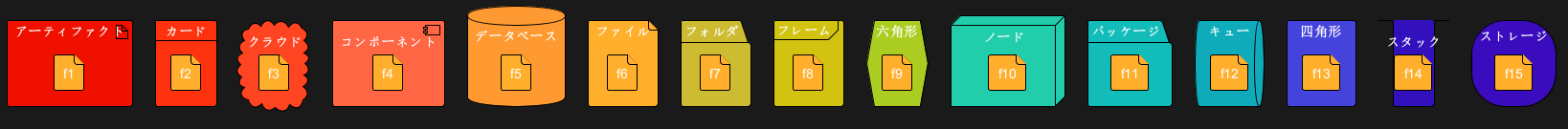

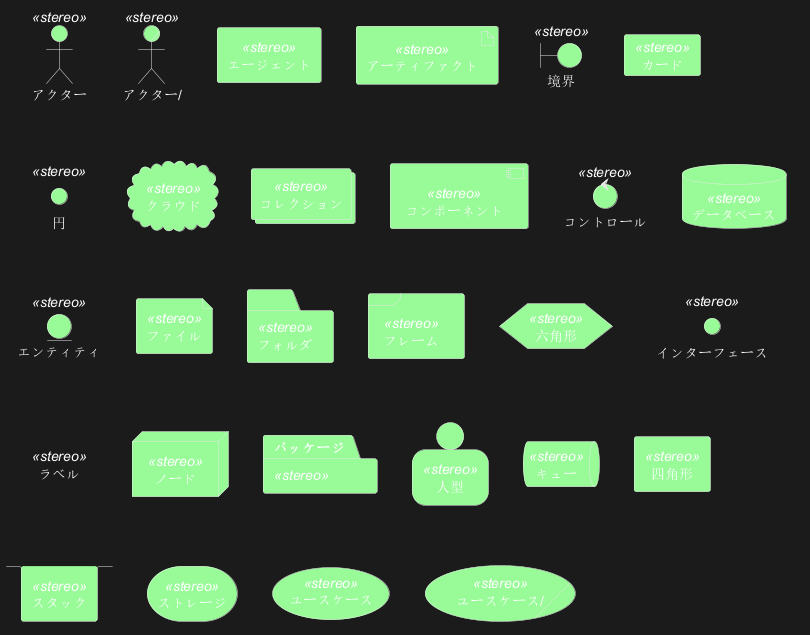

入れ子要素ごとのスタイル

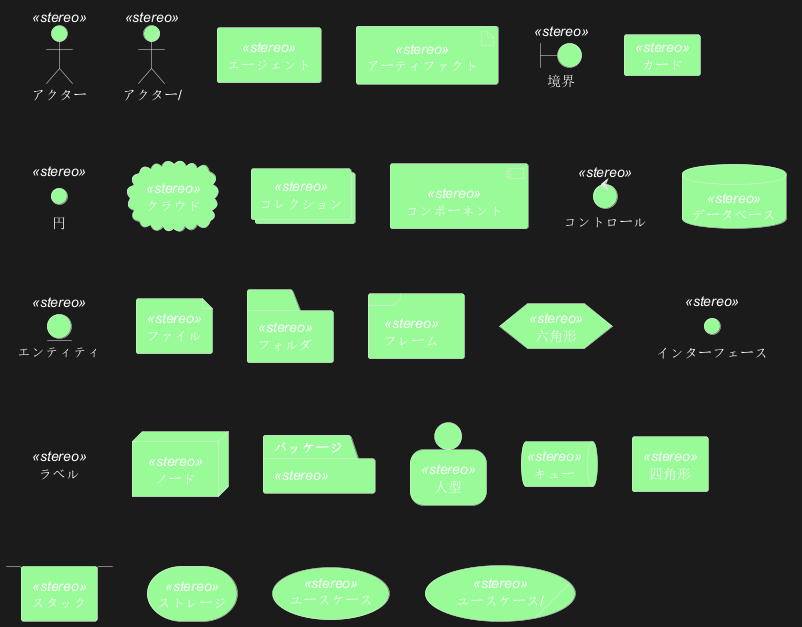

単純な要素
|
🎉 Copied!
|
@startuml
<style>
.stereo {
BackgroundColor palegreen
}
</style>
actor アクター << stereo >>
actor/ "アクター/" << stereo >>
agent エージェント << stereo >>
artifact アーティファクト << stereo >>
boundary 境界 << stereo >>
card カード << stereo >>
circle 円 << stereo >>
cloud クラウド << stereo >>
collections コレクション << stereo >>
component コンポーネント << stereo >>
control コントロール << stereo >>
database データベース << stereo >>
entity エンティティ << stereo >>
file ファイル << stereo >>
folder フォルダ << stereo >>
frame フレーム << stereo >>
hexagon 六角形 << stereo >>
interface インターフェース << stereo >>
label ラベル << stereo >>
node ノード << stereo >>
package パッケージ << stereo >>
person 人型 << stereo >>
queue キュー << stereo >>
rectangle 四角形 << stereo >>
stack スタック << stereo >>
storage ストレージ << stereo >>
usecase ユースケース << stereo >>
usecase/ "ユースケース/" << stereo >>
@enduml
|

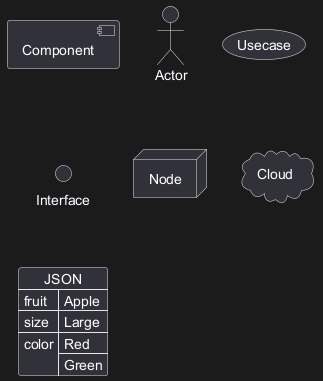

Simple example
|
🎉 Copied!
|
@startuml
allowmixing
component Component
actor Actor
usecase Usecase
() Interface
node Node
cloud Cloud
json JSON {
"fruit":"Apple",
"size":"Large",
"color": ["Red", "Green"]
}
@enduml
|
[Ref. QA-15481]
For another example, see on
JSON page.
In order to add a Deployment element or a State element within a Class or Object diagram, you can use the
allowmixing or
allow_mixing directive.
Mixing all elements
|
🎉 Copied!
|
@startuml
allowmixing
skinparam nodesep 10
abstract abstract
abstract class "abstract class"
annotation annotation
circle circle
() circle_short_form
class class
diamond diamond
<> diamond_short_form
entity entity
enum enum
exception exception
interface interface
metaclass metaclass
protocol protocol
stereotype stereotype
struct struct
object object
map map {
key => value
}
json JSON {
"fruit":"Apple",
"size":"Large",
"color": ["Red", "Green"]
}
action action
actor actor
actor/ "actor/"
agent agent
artifact artifact
boundary boundary
card card
circle circle
cloud cloud
collections collections
component component
control control
database database
entity entity
file file
folder folder
frame frame
hexagon hexagon
interface interface
label label
node node
package package
person person
process process
queue queue
rectangle rectangle
stack stack
storage storage
usecase usecase
usecase/ "usecase/"
state state
@enduml
|
[Ref. QA-2335 and QA-5329]
You can added
port with
port,
portinand
portout keywords.
Port
|
🎉 Copied!
|
@startuml
[c]
node node {
port p1
port p2
port p3
file f1
}
c --> p1
c --> p2
c --> p3
p1 --> f1
p2 --> f1
@enduml
|
PortIn
|
🎉 Copied!
|
@startuml
[c]
node node {
portin p1
portin p2
portin p3
file f1
}
c --> p1
c --> p2
c --> p3
p1 --> f1
p2 --> f1
@enduml
|
PortOut
|
🎉 Copied!
|
@startuml
node node {
portout p1
portout p2
portout p3
file f1
}
[o]
p1 --> o
p2 --> o
p3 --> o
f1 --> p1
@enduml
|

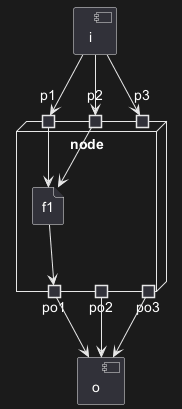

Mixing PortIn & PortOut
|
🎉 Copied!
|
@startuml
[i]
node node {
portin p1
portin p2
portin p3
portout po1
portout po2
portout po3
file f1
}
[o]
i --> p1
i --> p2
i --> p3
p1 --> f1
p2 --> f1
po1 --> o
po2 --> o
po3 --> o
f1 --> po1
@enduml
|
You can change (whole) diagram orientation with:
top to bottom direction (by default)left to right direction

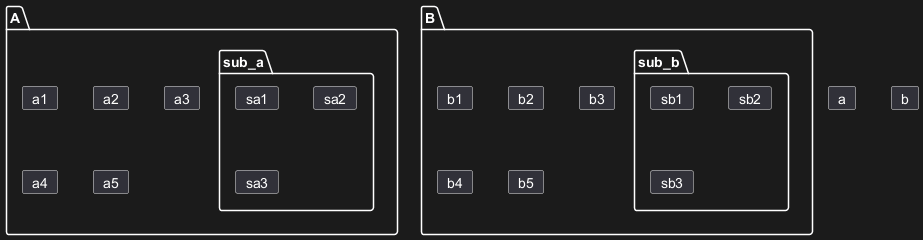

Top to bottom (by default)
With Graphviz (layout engine by default)
The main rule is:
Nested element first, then simple element.
|
🎉 Copied!
|
@startuml
card a
card b
package A {
card a1
card a2
card a3
card a4
card a5
package sub_a {
card sa1
card sa2
card sa3
}
}
package B {
card b1
card b2
card b3
card b4
card b5
package sub_b {
card sb1
card sb2
card sb3
}
}
@enduml
|

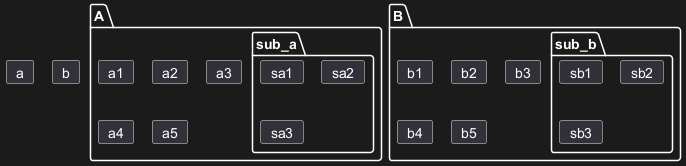

With Smetana (internal layout engine)
The main rule is the opposite:
Simple element first, then nested element.
|
🎉 Copied!
|
@startuml
!pragma layout smetana
card a
card b
package A {
card a1
card a2
card a3
card a4
card a5
package sub_a {
card sa1
card sa2
card sa3
}
}
package B {
card b1
card b2
card b3
card b4
card b5
package sub_b {
card sb1
card sb2
card sb3
}
}
@enduml
|

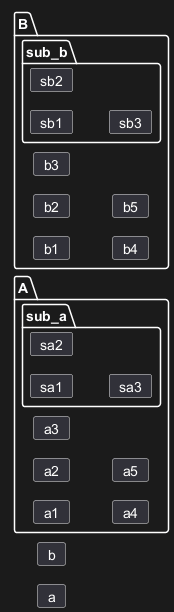

Left to right
With Graphviz (layout engine by default)
|
🎉 Copied!
|
@startuml
left to right direction
card a
card b
package A {
card a1
card a2
card a3
card a4
card a5
package sub_a {
card sa1
card sa2
card sa3
}
}
package B {
card b1
card b2
card b3
card b4
card b5
package sub_b {
card sb1
card sb2
card sb3
}
}
@enduml
|
With Smetana (internal layout engine)
|
🎉 Copied!
|
@startuml
!pragma layout smetana
left to right direction
card a
card b
package A {
card a1
card a2
card a3
card a4
card a5
package sub_a {
card sa1
card sa2
card sa3
}
}
package B {
card b1
card b2
card b3
card b4
card b5
package sub_b {
card sb1
card sb2
card sb3
}
}
@enduml
|
要素の宣言
ホーム
新着情報
入門
Online Server
実行方法
F.A.Q.
ダウンロード
フォーラム(英語)
Theme
前処理
標準ライブラリ
Hitchhiker's Guide
PDFガイド
Edit in Dokuwiki
Edit in Asciidoc
Edit in Markdown
