Salt (Wireframe)

Saltは PlantUML のサブプロジェクトで、グラフィカルなインターフェイスや ウェブサイトワイヤーフレーム、ページ概略図、画面青写真

グラフィカルなインターフェイス、回路図、青写真を作るのにとても便利です。概念的な構造を 視覚的なデザインと整合させ、美しさよりも機能性を強調するのに役立ちます。

開発者、デザイナー、ユーザーエクスペリエンスの専門家は、インターフェイス要素、ナビゲーションシステムを視覚化し、コラボレーションを促進するためにワイヤーフレームを使用します。プロトタイピングや 反復デザインに重要な、詳細度の低いスケッチから詳細度の高い表現まで、忠実度はさまざまです。このコラボレーション・プロセスは、ビジネス分析から ユーザー・リサーチまで、さまざまな専門知識を統合し、最終的なデザインがビジネスと ユーザーの両方の要件に合致することを保証します。

Edit in DokuwikiEdit in AsciidocEdit in Markdown
基本のウィジェット

ウィンドウは中括弧で始めて中括弧で閉じなければなりません。

次のように定義できます。

🎉 Copied!

@startsalt
{
  Just plain text
  [This is my button]
  ()  Unchecked radio
  (X) Checked radio
  []  Unchecked box
  [X] Checked box
  "Enter text here   "
  ^This is a droplist^
}
@endsalt

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
テキストエリア

次のように、テキストエリアを表現することができます:

🎉 Copied!

@startsalt
{+
   This is a long
   text in a textarea
   .
   "                         "
}
@endsalt

注意

[Ref. QA-14765]

これに、スクロールバーを追加できます:

🎉 Copied!

@startsalt
{SI
   This is a long
   text in a textarea
   .
   "                         "
}
@endsalt

🎉 Copied!

@startsalt
{S-
   This is a long
   text in a textarea
   .
   "                         "
}
@endsalt

Edit in DokuwikiEdit in AsciidocEdit in Markdown
ドロップリストの開閉

^で挟まれた値を追加することで、ドロップリストを開いた状態にすることができます:

🎉 Copied!

@startsalt
{
  ^This is a closed droplist^ |
  ^This is an open droplist^^ item 1^^ item 2^ |
  ^This is another open droplist^ item 1^ item 2^
}
@endsalt

[Ref. QA-4184]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
罫線の使用 [|、#、!、-、+]

表は括弧 { で開始すれば自動的に作成されます。 そして、列を分割するには | を使う必要があります。

例：

🎉 Copied!

@startsalt
{
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

行や列の罫線を表示したいときは、括弧で開始した直後に、以下のように定義された1文字を使用してください。：

文字 結果
# 全ての縦横の罫線を表示する
! 全ての縦線を表示する
- 全ての横線を表示する
+ 外枠を表示する

🎉 Copied!

@startsalt
{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

Edit in DokuwikiEdit in AsciidocEdit in Markdown
グループボックス [^]

🎉 Copied!

@startsalt
{^"My group box"
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

[Ref. QA-5840]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
セパレータの使用 [..、==、~~、--]

いくつかの横線をセパレータとして使用することができます。

🎉 Copied!

@startsalt
{
  Text1
  ..
  "Some field"
  ==
  Note on usage
  ~~
  Another text
  --
  [Ok]
}
@endsalt

Edit in DokuwikiEdit in AsciidocEdit in Markdown
木構造ウィジェット [T]

木構造を作るには、{T で開始して階層を示すために + を使用する必要があります。

🎉 Copied!

@startsalt
{
{T
 + World
 ++ America
 +++ Canada
 +++ USA
 ++++ New York
 ++++ Boston
 +++ Mexico
 ++ Europe
 +++ Italy
 +++ Germany
 ++++ Berlin
 ++ Africa
}
}
@endsalt

Edit in DokuwikiEdit in AsciidocEdit in Markdown
木構造と表 [T]

木構造と表を組み合わせることができます。

🎉 Copied!

@startsalt
{
{T
+Region        | Population    | Age
+ World        | 7.13 billion  | 30
++ America     | 964 million   | 30
+++ Canada     | 35 million    | 30
+++ USA        | 319 million   | 30
++++ NYC       | 8 million     | 30
++++ Boston    | 617 thousand  | 30
+++ Mexico     | 117 million   | 30
++ Europe      | 601 million   | 30
+++ Italy      | 61 million    | 30
+++ Germany    | 82 million    | 30
++++ Berlin    | 3 million     | 30
++ Africa      | 1 billion     | 30
}
}
@endsalt

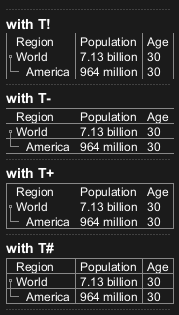

罫線を追加すると次のようになります。

🎉 Copied!

@startsalt
{
..
== with T!
{T!
+Region        | Population    | Age
+ World        | 7.13 billion  | 30
++ America     | 964 million   | 30
}
..
== with T-
{T-
+Region        | Population    | Age
+ World        | 7.13 billion  | 30
++ America     | 964 million   | 30
}
..
== with T+
{T+
+Region        | Population    | Age
+ World        | 7.13 billion  | 30
++ America     | 964 million   | 30
}
..
== with T#
{T#
+Region        | Population    | Age
+ World        | 7.13 billion  | 30
++ America     | 964 million   | 30
}
..
}
@endsalt

[Ref. QA-1265]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
括弧で括る [{、}]

定義中に、新しい括弧で括ることによりサブ要素を定義することができます。

🎉 Copied!

@startsalt
{
Name         | "                 "
Modifiers:   | { (X) public | () default | () private | () protected
                [] abstract | [] final   | [] static }
Superclass:  | { "java.lang.Object " | [Browse...] }
}
@endsalt

Edit in DokuwikiEdit in AsciidocEdit in Markdown
タブの追加 [/]

{/ 表記を使用してタブを追加することができます。 HTML コードを使用してテキストを太字にできることに注意してください。

🎉 Copied!

@startsalt
{+
{/ <b>General | Fullscreen | Behavior | Saving }
{
{ Open image in: | ^Smart Mode^ }
[X] Smooth images when zoomed
[X] Confirm image deletion
[ ] Show hidden images
}
[Close]
}
@endsalt

タブは垂直方向にも配向できます：

🎉 Copied!

@startsalt
{+
{/ <b>General
Fullscreen
Behavior
Saving } |
{
{ Open image in: | ^Smart Mode^ }
[X] Smooth images when zoomed
[X] Confirm image deletion
[ ] Show hidden images
[Close]
}
}
@endsalt

Edit in DokuwikiEdit in AsciidocEdit in Markdown
メニューの使用 [*]

{* 表記でメニューを追加することができます。

🎉 Copied!

@startsalt
{+
{* File | Edit | Source | Refactor }
{/ General | Fullscreen | Behavior | Saving }
{
{ Open image in: | ^Smart Mode^ }
[X] Smooth images when zoomed
[X] Confirm image deletion
[ ] Show hidden images
}
[Close]
}
@endsalt

メニューを開くことも可能です：

🎉 Copied!

@startsalt
{+
{* File | Edit | Source | Refactor
 Refactor | New | Open File | - | Close | Close All }
{/ General | Fullscreen | Behavior | Saving }
{
{ Open image in: | ^Smart Mode^ }
[X] Smooth images when zoomed
[X] Confirm image deletion
[ ] Show hidden images
}
[Close]
}
@endsalt

ドロップリストを開くことも可能です：

🎉 Copied!

@startsalt
{+
{* File | Edit | Source | Refactor }
{/ General | Fullscreen | Behavior | Saving }
{
{ Open image in: | ^Smart Mode^^Normal Mode^ }
[X] Smooth images when zoomed
[X] Confirm image deletion
[ ] Show hidden images
}
[Close]
}
@endsalt

[Ref. QA-4184]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
テーブル（上級）

テーブルのための2つの特別な表記を使用することができます。

🎉 Copied!

@startsalt
{#
. | Column 2 | Column 3
Row header 1 | value 1 | value 2
Row header 2 | A long cell | *
}
@endsalt

Edit in DokuwikiEdit in AsciidocEdit in Markdown
スクロールバー [S、SI、S-]

次の例のように、{Sでスクロールバーを使用できます：

🎉 Copied!

@startsalt
{S
Message
.
.
.
.
}
@endsalt

🎉 Copied!

@startsalt
{SI
Message
.
.
.
.
}
@endsalt

🎉 Copied!

@startsalt
{S-
Message
.
.
.
.
}
@endsalt

Edit in DokuwikiEdit in AsciidocEdit in Markdown
色

ウィジェットのテキストの色を変えることができます。

🎉 Copied!

@startsalt
{
  <color:Blue>Just plain text
  [This is my default button]
  [<color:green>This is my green button]
  [<color:#9a9a9a>This is my disabled button]
  []  <color:red>Unchecked box
  [X] <color:green>Checked box
  "Enter text here   "
  ^This is a droplist^
  ^<color:#9a9a9a>This is a disabled droplist^
  ^<color:red>This is a red droplist^
}
@endsalt

[Ref. QA-12177]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

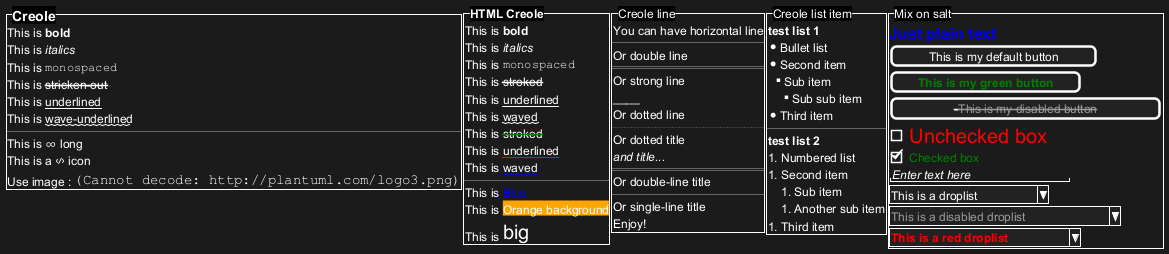

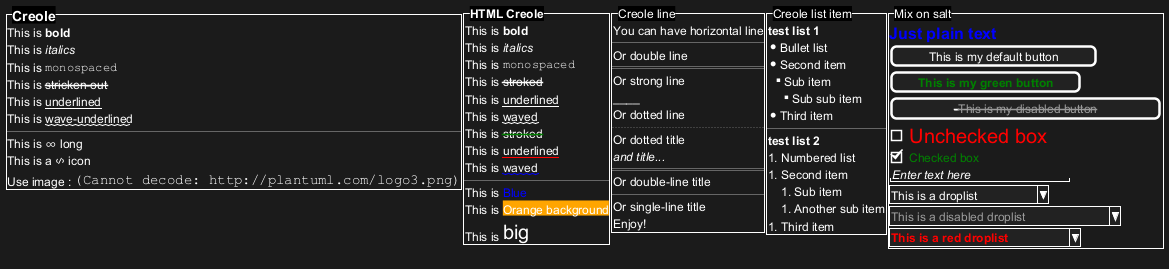

SaltでのCreoleの使用

CreoleまたはHTML Creole記法を使用することができます:

🎉 Copied!

@startsalt
{{^==Creole
  This is **bold**
  This is //italics//
  This is ""monospaced""
  This is --stricken-out--
  This is __underlined__
  This is ~~wave-underlined~~
  --test Unicode and icons--
  This is <U+221E> long
  This is a <&code> icon
  Use image : <img:http://plantuml.com/logo3.png>
}|
{^<b>HTML Creole
 This is <b>bold</b>
  This is <i>italics</i>
  This is <font:monospaced>monospaced</font>
  This is <s>stroked</s>
  This is <u>underlined</u>
  This is <w>waved</w>
  This is <s:green>stroked</s>
  This is <u:red>underlined</u>
  This is <w:#0000FF>waved</w>
  -- other examples --
  This is <color:blue>Blue</color>
  This is <back:orange>Orange background</back>
  This is <size:20>big</size>
}|
{^Creole line
You can have horizontal line
----
Or double line
====
Or strong line
____
Or dotted line
..My title..
Or dotted title
//and title... //
==Title==
Or double-line title
--Another title--
Or single-line title
Enjoy!
}|
{^Creole list item
**test list 1**
* Bullet list
* Second item
** Sub item
*** Sub sub item
* Third item
----
**test list 2**
# Numbered list
# Second item
## Sub item
## Another sub item
# Third item
}|
{^Mix on salt
  ==<color:Blue>Just plain text
  [This is my default button]
  [<b><color:green>This is my green button]
  [ ---<color:#9a9a9a>This is my disabled button-- ]
  []  <size:20><color:red>Unchecked box
  [X] <color:green>Checked box
  "//Enter text here//   "
  ^This is a droplist^
  ^<color:#9a9a9a>This is a disabled droplist^
  ^<b><color:red>This is a red droplist^
}}
@endsalt

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

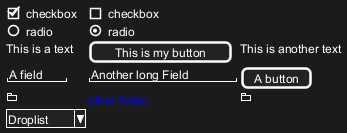

疑似スプライト [<<、>>]

<<と>>を使って疑似スプライト（スプライトのような画像）を定義し、それ以降で画像を使用することができます。

🎉 Copied!

@startsalt
 {
 [X] checkbox|[] checkbox
 () radio | (X) radio
 This is a text|[This is my button]|This is another text
 "A field"|"Another long Field"|[A button]
 <<folder
 ............
 .XXXXX......
 .X...X......
 .XXXXXXXXXX.
 .X........X.
 .X........X.
 .X........X.
 .X........X.
 .XXXXXXXXXX.
 ............
 >>|<color:blue>other folder|<<folder>>
^Droplist^
}
@endsalt

[Ref. QA-5849]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
OpenIconic

OpenIconic はとても素晴らしいオープンソースのアイコンセットです。 これらのアイコンは、creole parserに統合されていますので、簡単に使うことができます。 このような構文で使用できます。: <&ICON_NAME>

🎉 Copied!

@startsalt
{

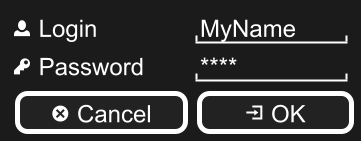

  Login<&person> | "MyName   "
  Password<&key> | "****     "
  [Cancel <&circle-x>] | [OK <&account-login>]
}
@endsalt

全アイコンのリストはOpenIconic Websiteにあります。もしくは、次の特別なダイアグラムを使用してください：

🎉 Copied!

@startuml
listopeniconic
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
タイトル、ヘッダ、フッタ、キャプション、凡例を追加する

🎉 Copied!

@startsalt
title My title
header some header
footer some footer
caption This is caption
legend
The legend
end legend

{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}

@endsalt

(参照: 共通コマンド)

Edit in DokuwikiEdit in AsciidocEdit in Markdown

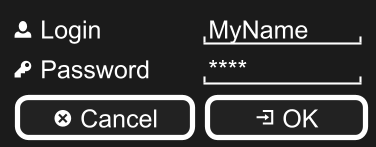

拡大、DPI

拡大なし(デフォルト)

🎉 Copied!

@startsalt
{
  <&person> Login  | "MyName   "
  <&key> Password  | "****     "
  [<&circle-x> Cancel ] | [ <&account-login> OK   ]
}
@endsalt

scale

scaleコマンドを使って、生成する画像を拡大できます。

小数または分数で拡大率を指定できます。 ピクセル単位でwidth（幅）またはheight（高さ）を指定することもできます。 幅と高さの両方を指定することもできます。この場合は、指定したサイズの内側に収まるように調整されます。

🎉 Copied!

@startsalt
scale 2
{
  <&person> Login  | "MyName   "
  <&key> Password  | "****     "
  [<&circle-x> Cancel ] | [ <&account-login> OK   ]
}
@endsalt

(参照: 共通コマンドの拡大)

DPI

skinparam dpiコマンドを使って、生成する画像を拡大することもできます。

🎉 Copied!

@startsalt
skinparam dpi 200
{
  <&person> Login  | "MyName   "
  <&key> Password  | "****     "
  [<&circle-x> Cancel ] | [ <&account-login> OK   ]
}
@endsalt

Edit in DokuwikiEdit in AsciidocEdit in Markdown

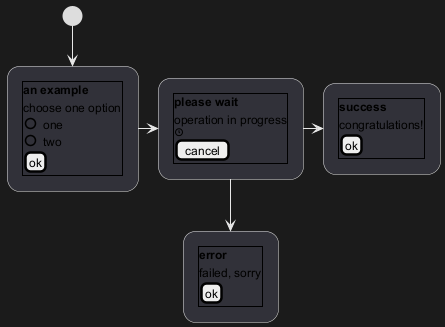

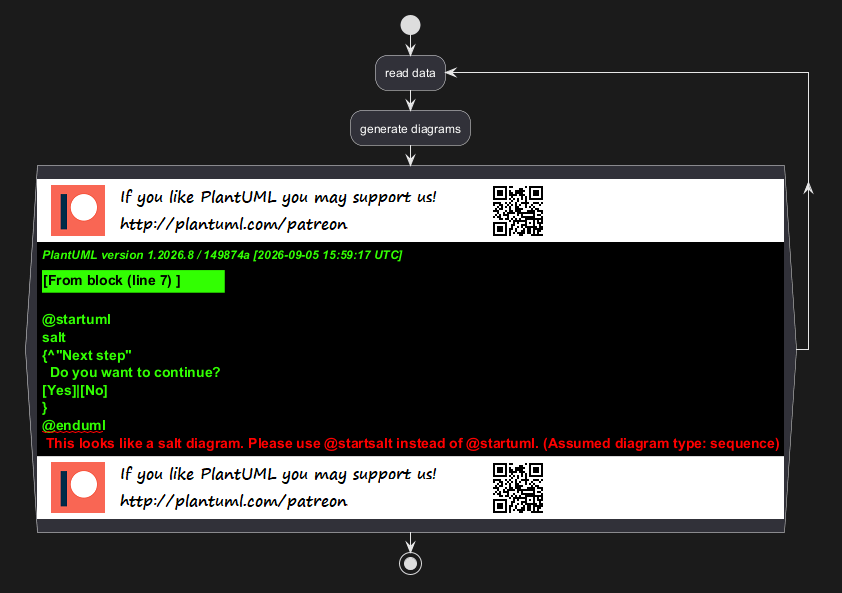

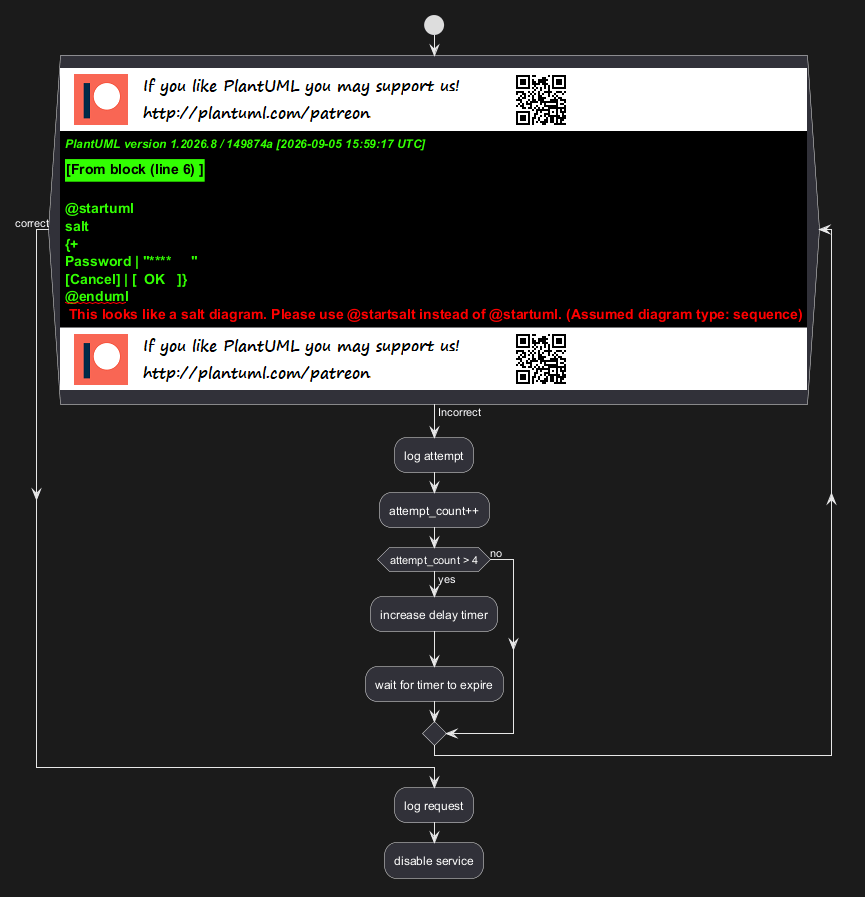

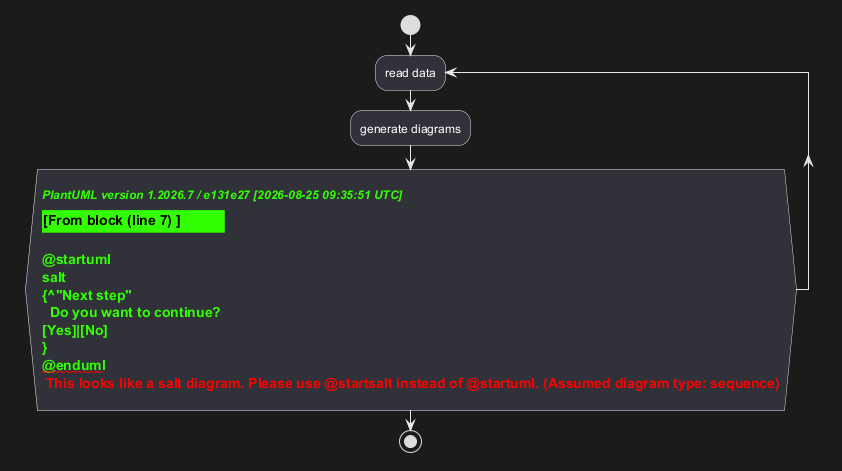

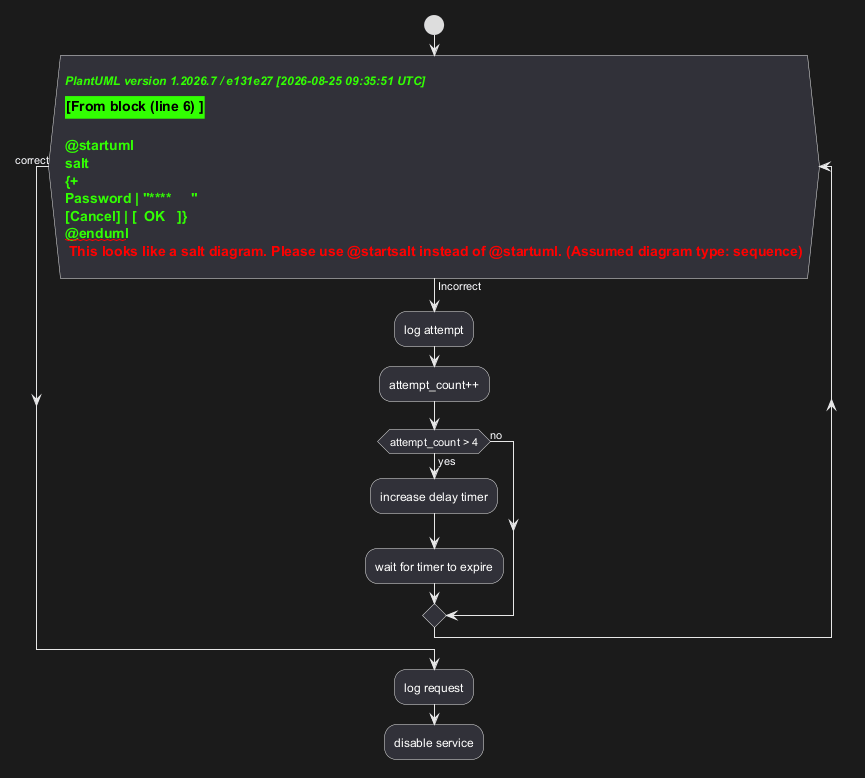

Saltをアクティビティ図の上に表示する

こちらの説明を参照してください。

🎉 Copied!

@startuml
(*) --> "
{{
salt
{+
<b>an example
choose one option
()one
()two
[ok]
}
}}
" as choose

choose -right-> "
{{
salt
{+
<b>please wait
operation in progress
<&clock>
[cancel]
}
}}
" as wait
wait -right-> "
{{
salt
{+
<b>success
congratulations!
[ok]
}
}}
" as success

wait -down-> "
{{
salt
{+
<b>error
failed, sorry
[ok]
}
}}
"
@enduml

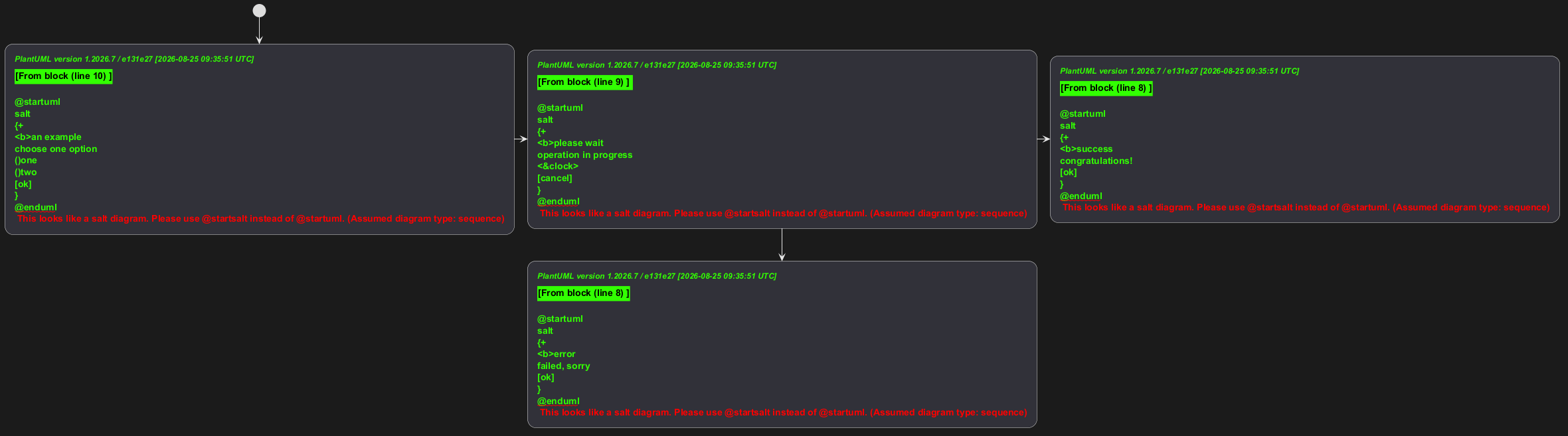

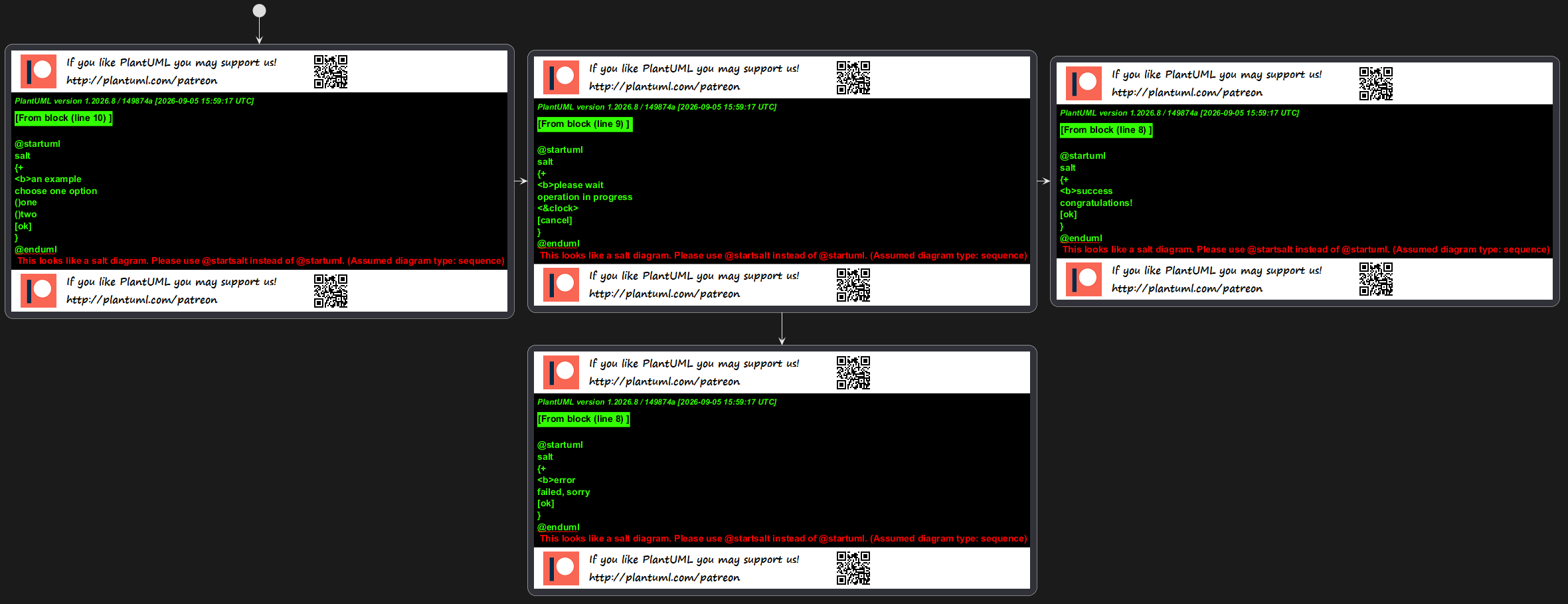

マクロ定義と組み合わせることもできます。

🎉 Copied!

@startuml
!unquoted procedure SALT($x)
"{{
salt
%invoke_procedure("_"+$x)
}}" as $x
!endprocedure

!procedure _choose()
{+
<b>an example
choose one option
()one
()two
[ok]
}
!endprocedure

!procedure _wait()
{+
<b>please wait
operation in progress
<&clock>
[cancel]
}
!endprocedure

!procedure _success()
{+
<b>success
congratulations!
[ok]
}
!endprocedure

!procedure _error()
{+
<b>error
failed, sorry
[ok]
}
!endprocedure

(*) --> SALT(choose)
-right-> SALT(wait)
wait -right-> SALT(success)
wait -down-> SALT(error)
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Saltをアクティビティ図の繰り返し条件(前判定)の上に表示する

saltをアクティビティ図の繰り返し条件(前判定)の上に表示することができます。

🎉 Copied!

@startuml
start

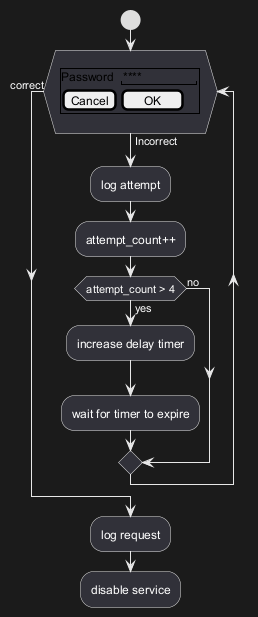

while (\n{{\nsalt\n{+\nPassword | "****     "\n[Cancel] | [  OK   ]}\n}}\n) is (Incorrect)
  :log attempt;
  :attempt_count++;
  if (attempt_count > 4) then (yes)
    :increase delay timer;
    :wait for timer to expire;
  else (no)
  endif
endwhile (correct)
:log request;
:disable service;
@enduml

[Ref. QA-8547]

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Saltをアクティビティ図の繰り返し条件(後判定)の上に表示する

saltをアクティビティ図の繰り返し条件(後判定)の上に表示することができます。

🎉 Copied!

@startuml
start
repeat :read data;
  :generate diagrams;

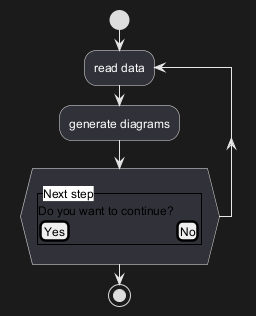

repeat while (\n{{\nsalt\n{^"Next step"\n  Do you want to continue? \n[Yes]|[No]\n}\n}}\n)
stop
@enduml

[Ref. QA-14287]

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
skinparam

一部のskinparamコマンドを使用して、見た目を変更することができます。

例:

🎉 Copied!

@startsalt
skinparam Backgroundcolor palegreen
{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

🎉 Copied!

@startsalt

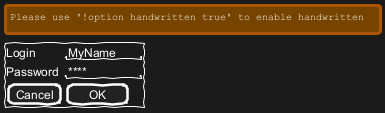

skinparam handwritten true
{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

FIXME
🚩 skinparamには、saltでは使えないものもあります:

🎉 Copied!

@startsalt
skinparam defaultFontName monospaced
{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
スタイル

一部のスタイルコマンドを使用して、見た目を変更することができます。

例:

🎉 Copied!

@startsalt
<style>
saltDiagram {
  BackgroundColor palegreen
}
</style>
{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

FIXME
🚩 スタイルには、saltでは使えないものもあります:

🎉 Copied!

@startsalt
<style>
saltDiagram {
  Fontname Monospaced
  FontSize 10
  FontStyle italic
  LineThickness 0.5
  LineColor red
}
</style>
{+
  Login    | "MyName   "
  Password | "****     "
  [Cancel] | [  OK   ]
}
@endsalt

[Ref. QA-13460]
