Skinparam: 重要なお知らせ

skinparam は現在非推奨であり、段階的に廃止されています。

単純なケースや後方互換性のためにまだサポートされていますが、ユーザーはより複雑なスタイリングシナリオをサポートするCSSスタイルに移行する必要があります。

Edit in DokuwikiEdit in AsciidocEdit in Markdown

Skinparamコマンド

skinparam コマンドを使って、図面の色やフォントを変更することができます。

例：

skinparam backgroundColor transparent

Edit in DokuwikiEdit in AsciidocEdit in Markdown

使用法

このコマンドは、

• 他のコマンドと同様に、図の定義中
• インクルードしたファイル中
• コマンドラインやAntタスクで指定された設定ファイル中

で使用することができます。

Edit in DokuwikiEdit in AsciidocEdit in Markdown

入れ子

繰り返しを避けるため、定義を入れ子にすることができます。例えば、

skinparam xxxxParam1 value1
skinparam xxxxParam2 value2
skinparam xxxxParam3 value3
skinparam xxxxParam4 value4

この定義と以下の定義は全く同じ意味になります:

skinparam xxxx {
    Param1 value1
    Param2 value2
    Param3 value3
    Param4 value4
}

Edit in DokuwikiEdit in AsciidocEdit in Markdown

白黒

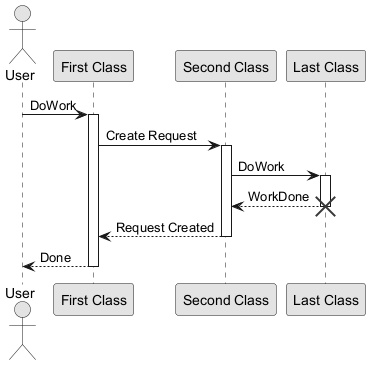

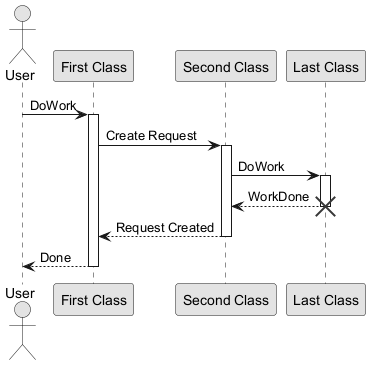

skinparam monochrome trueコマンドを使用すると、出力結果を白黒にすることができます。

🎉 Copied!

@startuml skinparam monochrome true actor User participant "First Class" as A participant "Second Class" as B participant "Last Class" as C User -> A: DoWork activate A A -> B: Create Request activate B B -> C: DoWork activate C C --> B: WorkDone destroy C B --> A: Request Created deactivate B A --> User: Done deactivate A @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

影の有無

skinparam shadowing falseを使用すると、影の描画を無くすことができます。

🎉 Copied!

@startuml left to right direction skinparam shadowing<<no_shadow>> false skinparam shadowing<<with_shadow>> true actor User (Glowing use case) <<with_shadow>> as guc (Flat use case) <<no_shadow>> as fuc User -- guc User -- fuc @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

色の反転

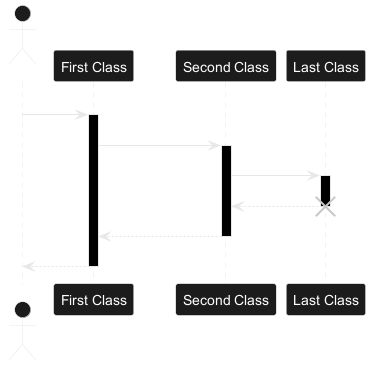

skinparam monochrome reverseコマンドを使用すると、出力結果が色の反転した白黒となります。これは、背景色が黒の環境の場合に便利です。

🎉 Copied!

@startuml skinparam monochrome reverse actor User participant "First Class" as A participant "Second Class" as B participant "Last Class" as C User -> A: DoWork activate A A -> B: Create Request activate B B -> C: DoWork activate C C --> B: WorkDone destroy C B --> A: Request Created deactivate B A --> User: Done deactivate A @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

色

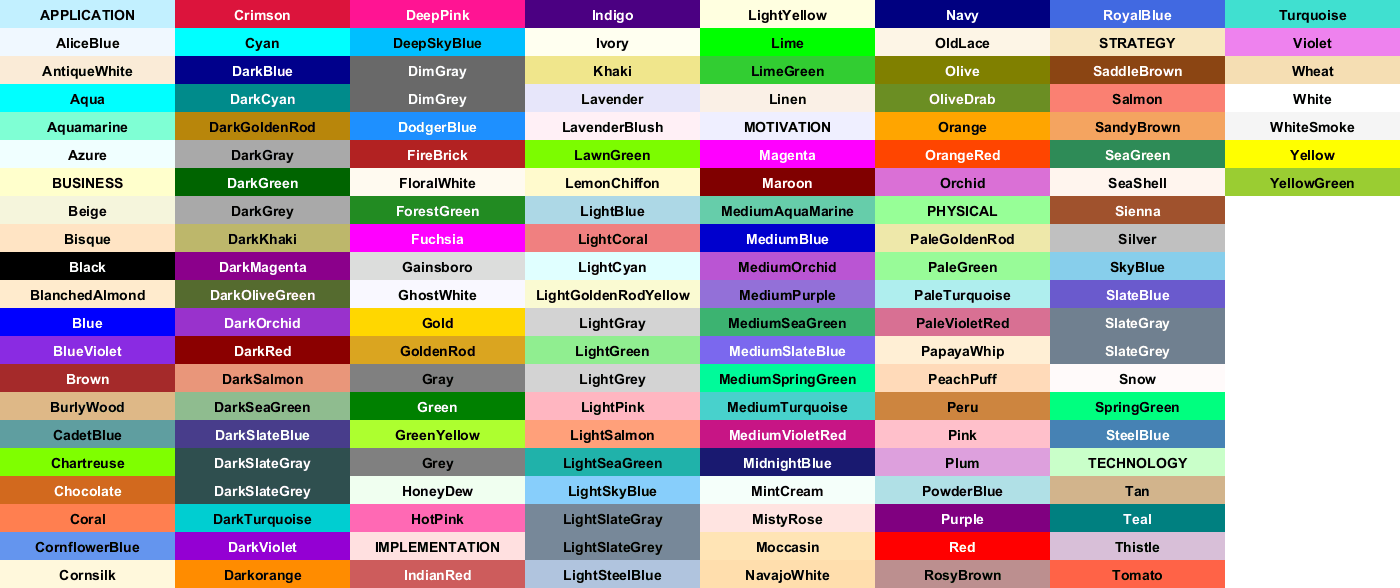

標準色名やRGBコードを使用することができます。

🎉 Copied!

@startuml colors @enduml

transparentは、画像の背景色にのみ使用可能です。

Edit in DokuwikiEdit in AsciidocEdit in Markdown

文字色、フォント名、フォントサイズ

xxxFontColor、xxxFontSize、xxxFontNameのパラメータを使用して、文字の描画を変更することができます。

例:

skinparam classFontColor red
skinparam classFontSize 10
skinparam classFontName Aapex

skinparam defaultFontNameを使用すると、すべての文字描画に対してデフォルト値を設定することもできます。

例:

skinparam defaultFontName Aapex

フォント名はシステムに大きく依存していることにご注意ください。ポータビリティを考慮するなら、最小限の使用にとどめてください。HelveticaとCourierであれば、どのようなシステムでも使用できるでしょう。

多くのパラメータがありますが、次のコマンドで一覧を出力することができます:

java -jar plantuml.jar -language

Edit in DokuwikiEdit in AsciidocEdit in Markdown

テキストの配置

skinparam sequenceMessageAlignを使用すると、テキストの配置をleft、right、centerに設定することができます。 directionまたはreverseDirectionを使用すると、矢印の方向に応じてテキストの位置が決定されます。

パラメタ名	デフォルト値	備考
sequenceMessageAlign	left	シーケンス図のメッセージに使用
sequenceReferenceAlign	center	シーケンス図のref overに使用

🎉 Copied!

@startuml skinparam sequenceMessageAlign center Alice -> Bob : Hi Bob -> Alice : This is very long @enduml

🎉 Copied!

@startuml skinparam sequenceMessageAlign right Alice -> Bob : Hi Bob -> Alice : This is very long @enduml

🎉 Copied!

@startuml skinparam sequenceMessageAlign direction Alice -> Bob : Hi Bob -> Alice: Hi @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

例

🎉 Copied!

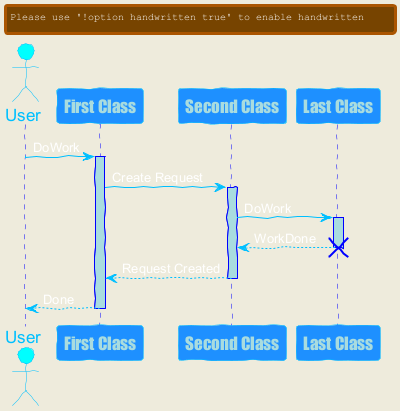

@startuml skinparam backgroundColor #EEEBDC skinparam handwritten true skinparam sequence { ArrowColor DeepSkyBlue ActorBorderColor DeepSkyBlue LifeLineBorderColor blue LifeLineBackgroundColor #A9DCDF ParticipantBorderColor DeepSkyBlue ParticipantBackgroundColor DodgerBlue ParticipantFontName Impact ParticipantFontSize 17 ParticipantFontColor #A9DCDF ActorBackgroundColor aqua ActorFontColor DeepSkyBlue ActorFontSize 17 ActorFontName Aapex } actor User participant "First Class" as A participant "Second Class" as B participant "Last Class" as C User -> A: DoWork activate A A -> B: Create Request activate B B -> C: DoWork activate C C --> B: WorkDone destroy C B --> A: Request Created deactivate B A --> User: Done deactivate A @enduml

🎉 Copied!

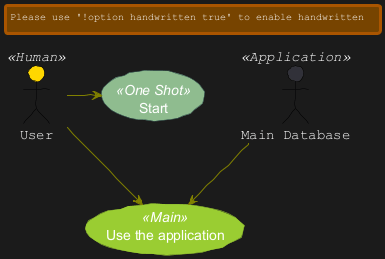

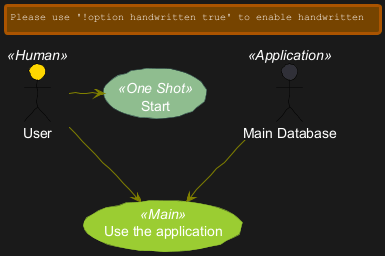

@startuml skinparam handwritten true skinparam actor { BorderColor black FontName Courier BackgroundColor<< Human >> Gold } skinparam usecase { BackgroundColor DarkSeaGreen BorderColor DarkSlateGray BackgroundColor<< Main >> YellowGreen BorderColor<< Main >> YellowGreen ArrowColor Olive } User << Human >> :Main Database: as MySql << Application >> (Start) << One Shot >> (Use the application) as (Use) << Main >> User -> (Start) User --> (Use) MySql --> (Use) @enduml

🎉 Copied!

@startuml skinparam roundcorner 20 skinparam class { BackgroundColor PaleGreen ArrowColor SeaGreen BorderColor SpringGreen } skinparam stereotypeCBackgroundColor YellowGreen Class01 "1" *-- "many" Class02 : contains Class03 o-- Class04 : aggregation @enduml

🎉 Copied!

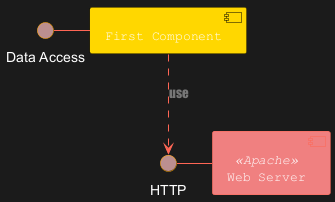

@startuml skinparam interface { backgroundColor RosyBrown borderColor orange } skinparam component { FontSize 13 BackgroundColor<<Apache>> LightCoral BorderColor<<Apache>> #FF6655 FontName Courier BorderColor black BackgroundColor gold ArrowFontName Impact ArrowColor #FF6655 ArrowFontColor #777777 } () "Data Access" as DA [Web Server] << Apache >> DA - [First Component] [First Component] ..> () HTTP : use HTTP - [Web Server] @enduml

🎉 Copied!

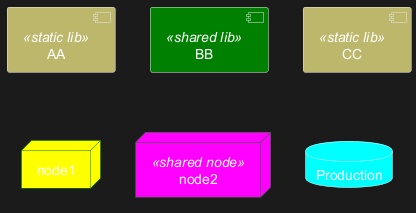

@startuml [AA] <<static lib>> [BB] <<shared lib>> [CC] <<static lib>> node node1 node node2 <<shared node>> database Production skinparam component { backgroundColor<<static lib>> DarkKhaki backgroundColor<<shared lib>> Green } skinparam node { borderColor Green backgroundColor Yellow backgroundColor<<shared node>> Magenta } skinparam databaseBackgroundColor Aqua @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

すべてのskinparamパラメータの一覧

コマンドラインで-languageを使用するか、次のコマンドを使用して、skinparamパラメータの一覧を表示する図を生成することができます:

• help skinparams
• skinparameters

コマンドライン: -languageコマンド

ドキュメンテーションは常に最新とは限らないため、次のコマンドを使用して全パラメータの一覧を確認することができます:

java -jar plantuml.jar -language

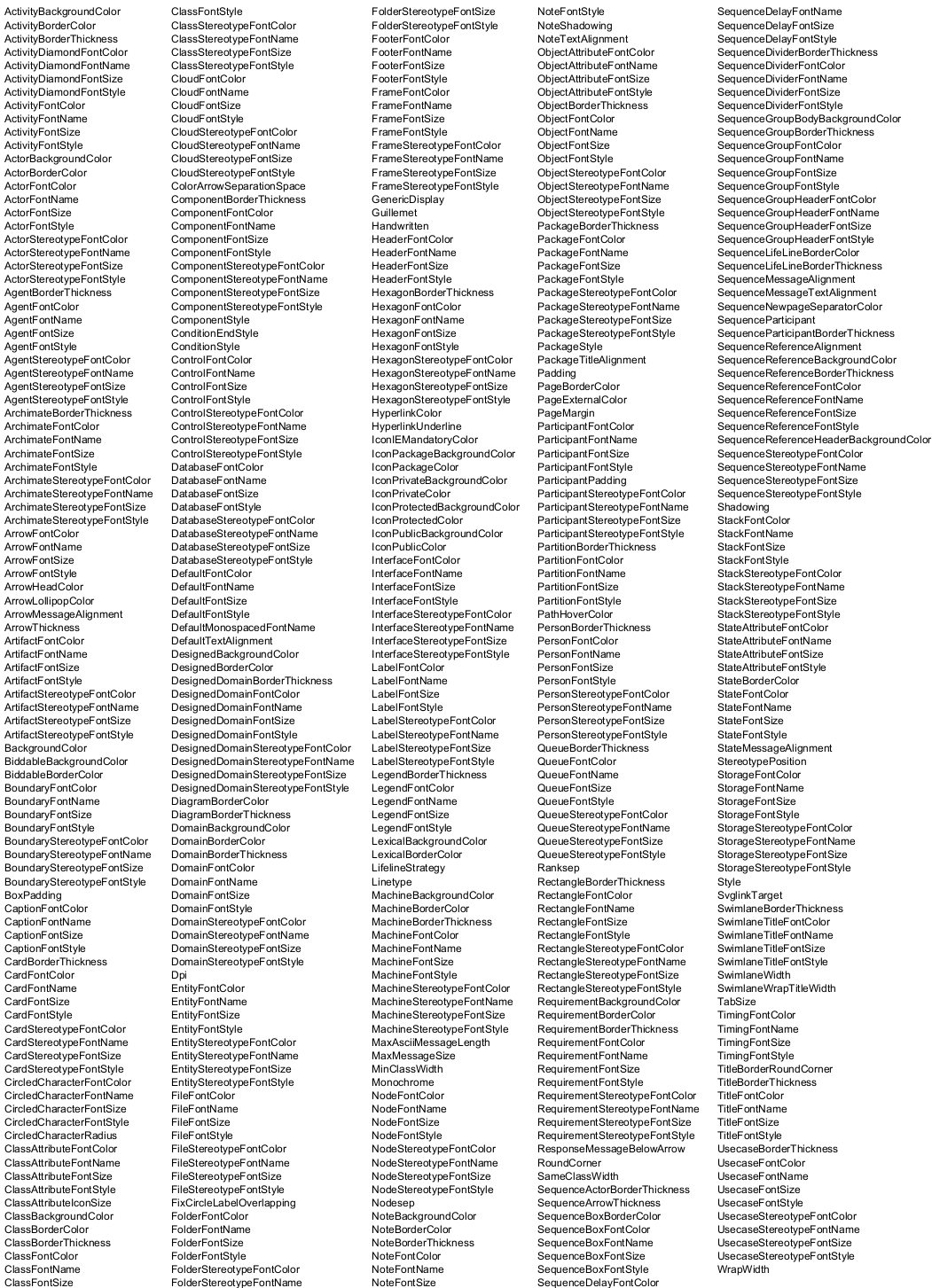

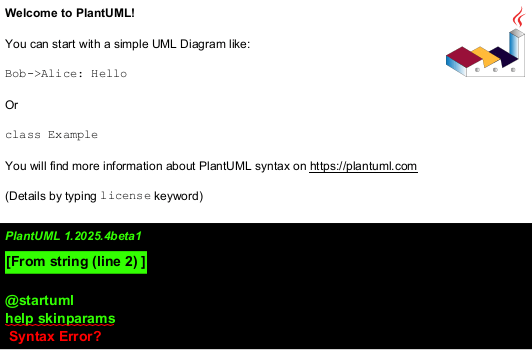

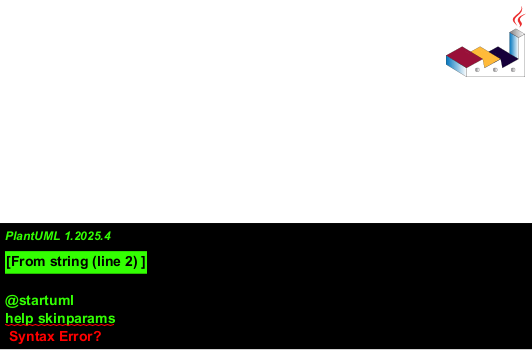

コマンド: help skinparams

以下の結果が得られます。このコマンドのソースコードはCommandHelpSkinparam.javaにあります。

🎉 Copied!

@startuml help skinparams @enduml

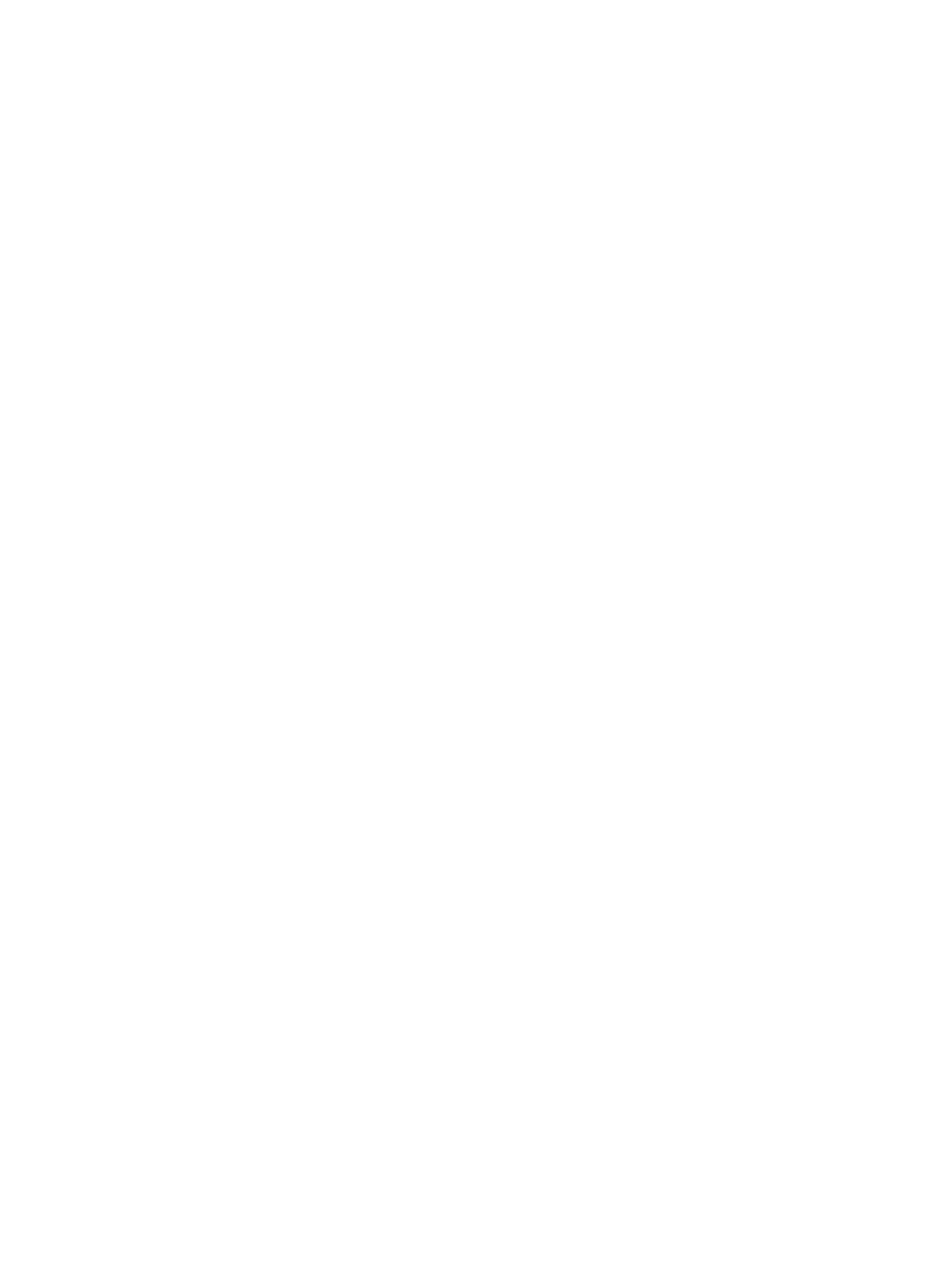

コマンド: skinparameters

🎉 Copied!

@startuml skinparameters @enduml

All Skin Parameters on the Ashley's PlantUML Doc

Ashley's PlantUML DocのAll Skin Parametersで、各skinparamパラメータの見た目を確認することができます。

• https://plantuml-documentation.readthedocs.io/en/latest/formatting/all-skin-params.html.
