オブジェクト図

オブジェクト図とは、特定の時点でのオブジェクトとその関係を示すグラフィカルな 表現です。

PlantUMLは、プレーンテキストを使用してオブジェクトダイアグラムを 作成する、シンプルで直感的な方法を提供します。そのユーザフレンドリな構文は、複雑な GUI ツールを必要とすることなく、迅速なダイアグラムの作成を可能にします。さらに、PlantUML フォーラムは、ユーザが議論し、共有し、支援を求めるための プラットフォームを提供し、協力的なコミュニティを育成します。PlantUML を選択することで、ユーザはマークダウンベースのダイアグラム作成の効率性と、活発なコミュニティのサポートの両方から恩恵を受けることができます。

Edit in DokuwikiEdit in AsciidocEdit in Markdown
オブジェクトの定義

オブジェクトのインスタンスを、キーワード object を使用して定義します。

🎉 Copied!

@startuml
object firstObject
object "My Second Object" as o2
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
オブジェクト間の関係

オブジェクト間の関係は次の記号を用いて定義します:

タイプ 記号 目的
拡張 <|-- 階層内のクラスの特殊化
実装 <|.. クラスによるインターフェースの実現
構成 *-- 全体なくして部分は存在しない
集約 o-- 部分は全体から独立して存在できる
依存性 --> オブジェクトが別のオブジェクトを使用する
従属性 ..> より弱い形の依存関係

-- を .. に置き換えることで点線を示すことができます。

これらのルールを知ることで、以下の図を描くことができます。

関係にラベルをつけることができ、: を用い、ラベルの文字列を続けます。

関係の各側のスペースを含む文字列を引用符 "" で囲むことができます。

🎉 Copied!

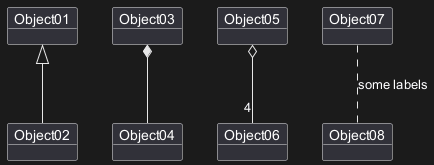

@startuml
object Object01
object Object02
object Object03
object Object04
object Object05
object Object06
object Object07
object Object08

Object01 <|-- Object02
Object03 *-- Object04
Object05 o-- "4" Object06
Object07 .. Object08 : some labels
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
n-項関連

🎉 Copied!

@startuml
object o1
object o2
diamond dia
object o3

o1  --> dia
o2  --> dia
dia --> o3
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
フィールドの追加

フィールドを宣言するには、シンボル : にフィールド名を続けます。

🎉 Copied!

@startuml

object user

user : name = "Dummy"
user : id = 123

@enduml

全てのフィールドを括弧 {} で括って範囲を示すことも可能です。

🎉 Copied!

@startuml

object user {
  name = "Dummy"
  id = 123
}

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
クラス図と共通の機能

Edit in DokuwikiEdit in AsciidocEdit in Markdown
マップテーブル（連想配列）

mapキーワードとセパレータ=>を使って、マップテーブル（連想配列）を定義することができます。

🎉 Copied!

@startuml
map CapitalCity {
 UK => London
 USA => Washington
 Germany => Berlin
}
@enduml

🎉 Copied!

@startuml
map "Map **Contry => CapitalCity**" as CC {
 UK => London
 USA => Washington
 Germany => Berlin
}
@enduml

🎉 Copied!

@startuml
map "map: Map<Integer, String>" as users {
 1 => Alice
 2 => Bob
 3 => Charlie
}
@enduml

オブジェクトにリンクを追加します。

🎉 Copied!

@startuml
object London

map CapitalCity {
 UK *-> London
 USA => Washington
 Germany => Berlin
}
@enduml

🎉 Copied!

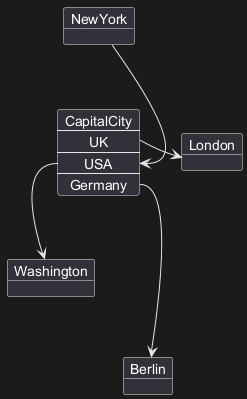

@startuml
object London
object Washington
object Berlin
object NewYork

map CapitalCity {
 UK *-> London
 USA *--> Washington
 Germany *---> Berlin
}

NewYork --> CapitalCity::USA
@enduml

[Ref. #307]

🎉 Copied!

@startuml
package foo {
    object baz
}

package bar {
    map A {
        b *-> foo.baz
        c =>
    }
}

A::c --> foo
@enduml

[Ref. QA-12934]

🎉 Copied!

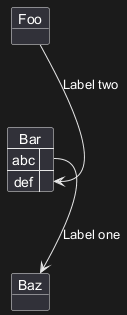

@startuml
object Foo
map Bar {
  abc=>
  def=>
}
object Baz

Bar::abc --> Baz : Label one
Foo --> Bar::def : Label two
@enduml

[Ref. #307]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

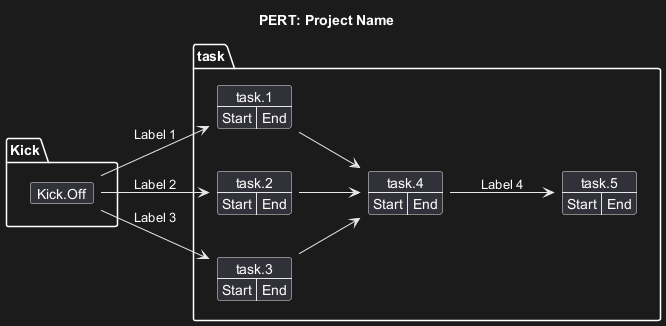

mapを利用してPERT（Program Evaluation and Review Technique）図を作成する

map tableを利用してPERT（Program (or Project) Evaluation and Review Technique）図を作成できます。

🎉 Copied!

@startuml PERT
left to right direction
' Horizontal lines: -->, <--, <-->
' Vertical lines: ->, <-, <->
title PERT: Project Name

map Kick.Off {
}
map task.1 {
    Start => End
}
map task.2 {
    Start => End
}
map task.3 {
    Start => End
}
map task.4 {
    Start => End
}
map task.5 {
    Start => End
}
Kick.Off --> task.1 : Label 1
Kick.Off --> task.2 : Label 2
Kick.Off --> task.3 : Label 3
task.1 --> task.4
task.2 --> task.4
task.3 --> task.4
task.4 --> task.5 : Label 4
@enduml

[Ref. QA-12337]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Display JSON Data on Class or Object diagram

Simple example

🎉 Copied!

@startuml
class Class
object Object
json JSON {
   "fruit":"Apple",
   "size":"Large",
   "color": ["Red", "Green"]
}
@enduml

[Ref. QA-15481]

For another example, see on JSON page.
