Objektdiagramm

Ein Objektdiagramm ist eine grafische Darstellung, die Objekte und ihre Beziehungen zu einem bestimmten Zeitpunkt zeigt. Es bietet eine Momentaufnahme der Systemstruktur und erfasst die statische Ansicht der vorhandenen Instanzen und ihrer Beziehungen.

PlantUML bietet eine einfache und intuitive Möglichkeit, Objektdiagramme mit einfachem Text zu erstellen. Die benutzerfreundliche Syntax ermöglicht die schnelle Erstellung von Diagrammen, ohne dass komplexe GUI-Tools erforderlich sind. Darüber hinaus bietet das PlantUML-Forum eine Plattform für Benutzer, um zu diskutieren, sich auszutauschen und Hilfe zu suchen, wodurch eine kollaborative Gemeinschaft gefördert wird. Durch die Wahl von PlantUML profitieren die Nutzer sowohl von der Effizienz der markdown-basierten Diagrammerstellung als auch von der Unterstützung durch eine aktive Gemeinschaft.

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Definition von Objekten

Eine Instanz eines Objekts wird mit dem Schlüsselwort object definiert.

🎉 Copied!

@startuml
object firstObject
object "My Second Object" as o2
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Beziehungen zwischen Objekten

Beziehungen zwischen Objekten werden mit den folgenden Symbolen definiert

Typ Symbol Zweck
Erweiterung <|-- Spezialisierung einer Klasse in einer Hierarchie
Implementierung <|.. Verwirklichung einer Schnittstelle durch eine Klasse
Zusammenstellung *-- Der Teil kann nicht ohne das Ganze existieren
Aggregation o-- Der Teil kann unabhängig vom Ganzen existieren
Abhängigkeit --> Das Objekt benutzt ein anderes Objekt
Abhängigkeit ..> Eine schwächere Form der Abhängigkeit

Es ist möglich, -- durch .. zu ersetzen, um eine gepunktete Linie zu erhalten.

Mit diesen Regeln ist es möglich, die folgenden Zeichnungen zu zeichnen.

Es ist möglich, eine Beschriftung der Beziehung hinzuzufügen, indem man : verwendet, gefolgt von dem Text der Beschriftung.

Für die Kardinalität kann man doppelte Anführungszeichen "" auf jeder Seite der Beziehung verwenden.

🎉 Copied!

@startuml
object Object01
object Object02
object Object03
object Object04
object Object05
object Object06
object Object07
object Object08

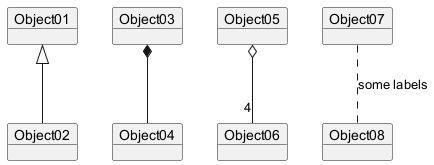

Object01 <|-- Object02
Object03 *-- Object04
Object05 o-- "4" Object06
Object07 .. Object08 : some labels
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Assoziierte Objekte

🎉 Copied!

@startuml
object o1
object o2
diamond dia
object o3

o1  --> dia
o2  --> dia
dia --> o3
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Hinzufügen von Feldern

Um Felder zu deklarieren, können Sie das Symbol : verwenden, gefolgt von , dem Namen des Feldes.

🎉 Copied!

@startuml

object user

user : name = "Dummy"
user : id = 123

@enduml

Es ist auch möglich, alle Felder zwischen eckigen Klammern {} zu gruppieren.

🎉 Copied!

@startuml

object user {
  name = "Dummy"
  id = 123
}

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Gemeinsam mit klassendiagrammen verwendete Funktionen

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Map table or associative array

You can define a map table or associative array, with map keyword and => separator.

🎉 Copied!

@startuml
map CapitalCity {
 UK => London
 USA => Washington
 Germany => Berlin
}
@enduml

🎉 Copied!

@startuml
map "Map **Contry => CapitalCity**" as CC {
 UK => London
 USA => Washington
 Germany => Berlin
}
@enduml

🎉 Copied!

@startuml
map "map: Map<Integer, String>" as users {
 1 => Alice
 2 => Bob
 3 => Charlie
}
@enduml

And add link with object.

🎉 Copied!

@startuml
object London

map CapitalCity {
 UK *-> London
 USA => Washington
 Germany => Berlin
}
@enduml

🎉 Copied!

@startuml
object London
object Washington
object Berlin
object NewYork

map CapitalCity {
 UK *-> London
 USA *--> Washington
 Germany *---> Berlin
}

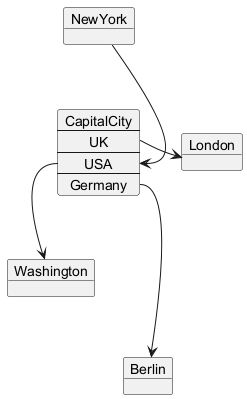

NewYork --> CapitalCity::USA
@enduml

[Ref. #307]

🎉 Copied!

@startuml
package foo {
    object baz
}

package bar {
    map A {
        b *-> foo.baz
        c =>
    }
}

A::c --> foo
@enduml

[Ref. QA-12934]

🎉 Copied!

@startuml
object Foo
map Bar {
  abc=>
  def=>
}
object Baz

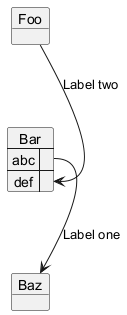

Bar::abc --> Baz : Label one
Foo --> Bar::def : Label two
@enduml

[Ref. #307]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Program (or project) evaluation and review technique (PERT) with map

You can use map table in order to make Program (or project) evaluation and review technique (PERT) diagram.

🎉 Copied!

@startuml PERT
left to right direction
' Horizontal lines: -->, <--, <-->
' Vertical lines: ->, <-, <->
title PERT: Project Name

map Kick.Off {
}
map task.1 {
    Start => End
}
map task.2 {
    Start => End
}
map task.3 {
    Start => End
}
map task.4 {
    Start => End
}
map task.5 {
    Start => End
}

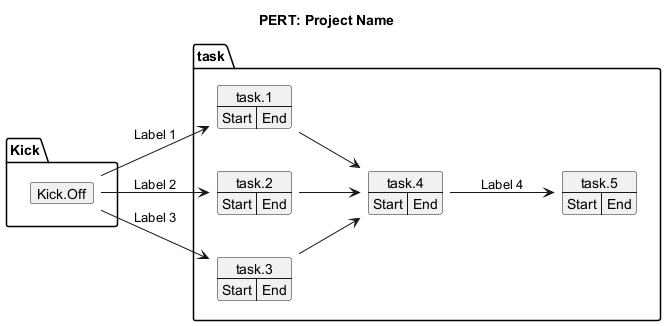

Kick.Off --> task.1 : Label 1
Kick.Off --> task.2 : Label 2
Kick.Off --> task.3 : Label 3
task.1 --> task.4
task.2 --> task.4
task.3 --> task.4
task.4 --> task.5 : Label 4
@enduml

[Ref. QA-12337]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Display JSON Data on Class or Object diagram

Simple example

🎉 Copied!

@startuml
class Class
object Object
json JSON {
   "fruit":"Apple",
   "size":"Large",
   "color": ["Red", "Green"]
}
@enduml

[Ref. QA-15481]

For another example, see on JSON page.
