Sequenzdiagramm

Sequenzdiagramme werden in PlantUML vollständig als Text definiert. Sie beschreiben die Teilnehmer und die Nachrichten, die sie austauschen. Layout, Abstände und Pfeile werden automatisch erzeugt.

Weitere Funktionen, die für alle Diagrammtypen verfügbar sind, finden Sie unter allgemeine Befehle.

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Grundlagen

Die Zeichenfolge -> wird verwendet, um eine Nachricht zwischen zwei Teilnehmern zu zeichnen. Teilnehmer müssen nicht explizit deklariert werden.

Um eine gepunktete Linie zu zeichnen, verwende -->.

Es ist auch möglich <- und <-- zu verwenden. Dieses ändert nicht die Zeichnung, kann aber die Lesbarkeit erhöhen. Beachte: Das gilt nur für Sequenzdiagramme. In anderen Diagrammen können andere Regeln gelten.

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

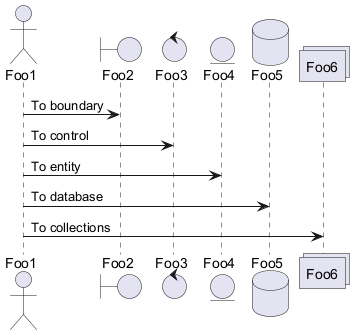

Deklaration eines Teilnehmers

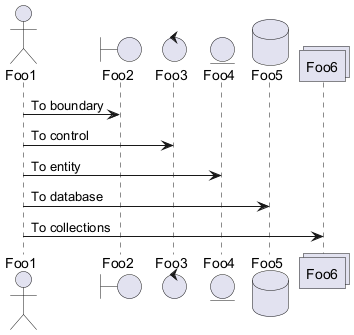

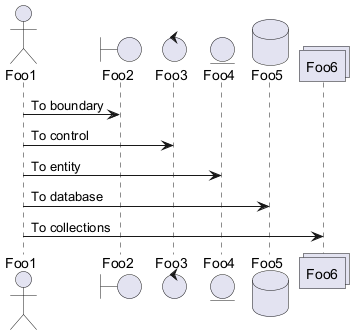

Mit dem Schlüsselwort participant lässt sich die Reihenfolge von Teilnehmern ändern.

Sie können auch folgende andere Schlüsselwörter anstelle von participant verwenden:

🎉 Copied!

@startuml
actor Foo1
boundary Foo2
control Foo3
entity Foo4
database Foo5
collections Foo6
Foo1 -> Foo2 : To boundary
Foo1 -> Foo3 : To control
Foo1 -> Foo4 : To entity
Foo1 -> Foo5 : To database
Foo1 -> Foo6 : To collections

@enduml

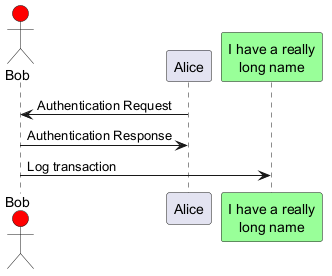

Teilnehmer können mittels as umbenannt werden.

Die Hintergrundfarbe von Teilnehmern oder Akteuren kann mithilfe von HTML Farbcodes oder Farbbezeichnungen gesetzt werden.

🎉 Copied!

@startuml
actor Bob #red
' The only difference between actor
'and participant is the drawing
participant Alice
participant "I have a really\nlong name" as L #99FF99
/' You can also declare:
   participant L as "I have a really\nlong name"  #99FF99
  '/

Alice->Bob: Authentication Request
Bob->Alice: Authentication Response
Bob->L: Log transaction
@enduml

Mit dem Schlüsselwort ​​order ​kann die Reihenfolge der Teilnehmer angepasst werden.

🎉 Copied!

@startuml
participant Last order 30
participant Middle order 20
participant First order 10
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Deklaration eines Teilnehmers mit mehreren Zeilen

Der Bezeichner eines Teilnehmers kann mehrere Zeilen enthalten, zum Beispiel mit Titel und UnterTitel.

🎉 Copied!

@startuml
participant Participant [
    =Title
    ----
    ""SubTitle""
]

participant Bob

Participant -> Bob
@enduml

[Ref. QA-15232]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Verwendung von nicht-alphanumerischen Zeichen

Soll die Bezeichnung eines Teilnehmers nicht-alphanumerische Zeichen enthalten (z.B. Klammern oder Zeilenumbrüche), müssen Anführungszeichen bei der Definition verwendet werden. Das Schlüsselwort as kann verwendet werden, um einen Alias für einen Teilnehmer zu definieren.

🎉 Copied!

@startuml
Alice -> "Bob()" : Hello
"Bob()" -> "This is very\nlong" as Long
' You can also declare:
' "Bob()" -> Long as "This is very\nlong"
Long --> "Bob()" : ok
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Nachrichten an sich selbst

Ein Teilnehmer kann auch eine Nachricht an sich selbst schicken.

Die Nachricht kann mehrere Zeilen umfassen. Mit \n können Zeilenumbrüche ​eingefügt werden.

🎉 Copied!

@startuml
Alice->Alice: This is a signal to self.\nIt also demonstrates\nmultiline \ntext
@enduml

*[Ref. [QA-1361](https://forum.plantuml.net/1361)]*

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Text alignment

Text alignment on arrows can be set to left, right or center using skinparam sequenceMessageAlign.

You can also use direction or reverseDirection to align text depending on arrow direction. Further details and examples of this are available on the skinparam page.

🎉 Copied!

@startuml
skinparam sequenceMessageAlign right
Bob -> Alice : Request
Alice -> Bob : Response
@enduml

Text of response message below the arrow

You can put the text of the response message below the arrow, with the skinparam responseMessageBelowArrow true command.

🎉 Copied!

@startuml
skinparam responseMessageBelowArrow true
Bob -> Alice : hello
Bob <- Alice : ok
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Change Actor style

You can change the actor style from stick man (by default) to:

Stick man (by default)

🎉 Copied!

@startuml
actor Alice
actor Bob
Alice -> Bob : hello
hide footbox
@enduml

Awesome man

🎉 Copied!

@startuml
skinparam actorStyle awesome
actor Alice
actor Bob
Alice -> Bob : hello
hide footbox
@enduml

[Ref. QA-10493]

Hollow man

🎉 Copied!

@startuml
skinparam actorStyle Hollow
actor Alice
actor Bob
Alice -> Bob : hello
hide footbox
@enduml

[Ref. PR#396]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

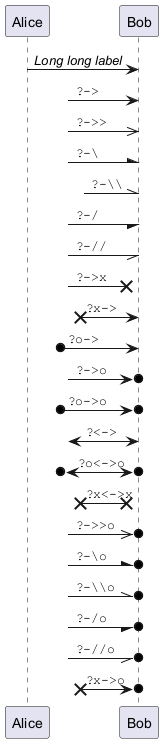

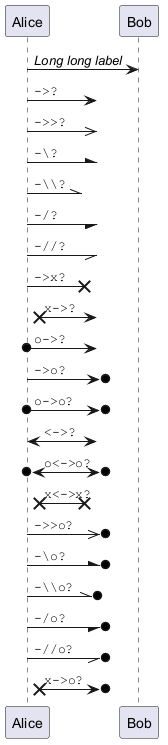

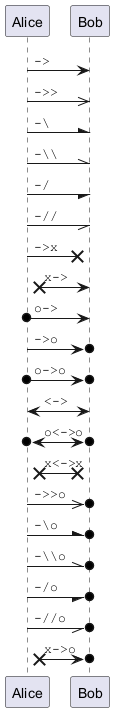

Ändern der Pfeilart

Die Art eines Pfeils kann auf verschiedene Weise geändert werden:

🎉 Copied!

@startuml
Bob ->x Alice
Bob -> Alice
Bob ->> Alice
Bob -\ Alice
Bob \\- Alice
Bob //-- Alice

Bob ->o Alice
Bob o\\-- Alice

Bob <-> Alice
Bob <->o Alice
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Ändern der Pfeil Farbe

Sie können die Farbe einzelner Pfeile mit folgender Notation ändern:

🎉 Copied!

@startuml
Bob -[#red]> Alice : hello
Alice -[#0000FF]->Bob : ok
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Nummerierung der Nachrichtenreihenfolge

Das Schlüsselwort autonumber kann verwendet werden, um Nachrichten automatisch zu nummerieren.

🎉 Copied!

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response
@enduml

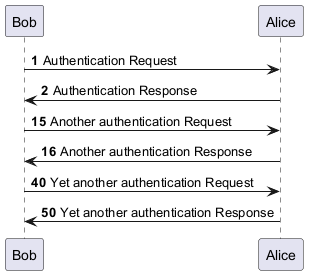

Sie können die Anfangsnummer start mit autonumber //start// festlegen und Sie können diese Nummer mit autonumber //start// //increment// um increment hochzählen.

🎉 Copied!

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response

autonumber 15
Bob -> Alice : Another authentication Request
Bob <- Alice : Another authentication Response

autonumber 40 10
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response

@enduml

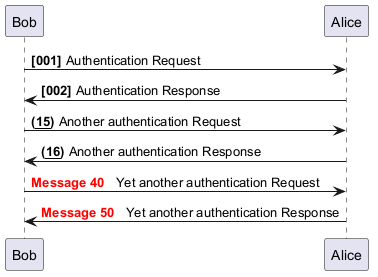

Man kann das Format der Aufzählung festlegen, indem man ein doppeltes Anführungszeichen verwendet.

Dazu wird die Java Klasse DecimalFormat verwendet (0 bedeutet Ziffer, # bedeutet Ziffer und Null wenn die Ziffer fehlt.

Außerdem können HTML Tags für die Formatierung verwendet werden.

🎉 Copied!

@startuml
autonumber "<b>[000]"
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response

autonumber 15 "<b>(<u>##</u>)"
Bob -> Alice : Another authentication Request
Bob <- Alice : Another authentication Response

autonumber 40 10 "<font color=red><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response

@enduml

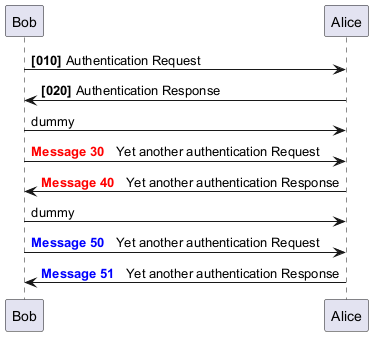

Mit den Schlüsselwörtern autonumber stop bzw. autonumber resume //increment// //format// wird die Aufzählung pausiert bzw. wieder fortgesetzt.

🎉 Copied!

@startuml
autonumber 10 10 "<b>[000]"
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response

autonumber stop
Bob -> Alice : dummy

autonumber resume "<font color=red><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response

autonumber stop
Bob -> Alice : dummy

autonumber resume 1 "<font color=blue><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response
@enduml

*[Ref. [QA-7119](https://forum.plantuml.net/7119/create-links-after-creating-a-diagram?show=7137#a7137)]*
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Seiten Titel, Kopf und Fuß

Mit dem Schlüsselwort title fügt man einen Titel zur Seite hinzu.

Seiten können Kopf- und Fußzeilen mit header und footer mitgegeben werden.

🎉 Copied!

@startuml

header Page Header
footer Page %page% of %lastpage%

title Example Title

Alice -> Bob : message 1
Alice -> Bob : message 2

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Aufteilung von Diagrammen

Das newpage Schlüsselwort wird verwendet, um ein Diagramm in mehrere Bilder aufzuteilen.

Man kann den Titel der neuen Seite direkt hinter dem newpage Schlüsselwort angeben.

Das ist sehr praktisch, um große Diagramme auf mehreren Seiten auszudrucken.

🎉 Copied!

@startuml

Alice -> Bob : message 1
Alice -> Bob : message 2

newpage

Alice -> Bob : message 3
Alice -> Bob : message 4

newpage A title for the\nlast page

Alice -> Bob : message 5
Alice -> Bob : message 6
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

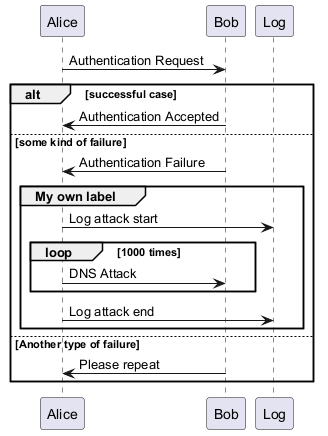

Gruppierung von Nachrichten

Nachrichten können mit den folgenden Schlüsselwörtern gruppiert werden:

Es ist möglich einen Text anzugeben, der im Titel angezeigt werden soll.

Das end Schlüsselwort wird verwendet, um die Gruppe zu schließen.

Weiterhin ist es möglich, mehrere Gruppen ineinander zu schachteln.

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request

alt successful case

    Bob -> Alice: Authentication Accepted

else some kind of failure

    Bob -> Alice: Authentication Failure
    group My own label
    Alice -> Log : Log attack start
        loop 1000 times
            Alice -> Bob: DNS Attack
        end
    Alice -> Log : Log attack end
    end

else Another type of failure

   Bob -> Alice: Please repeat

end
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Zweites Label für group

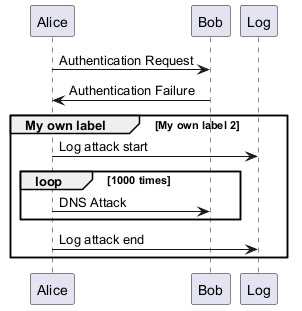

Nach dem Schlüsselwort group kann man zwei Texte angeben. Der erste wird im Headerkästchen der Gruppe gezeigt, der zweite Text muss in eckige Klammern gestellt sein ([ und ]) und wird neben dem Headerkästchen angezeigt.

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Failure
group My own label [My own label 2]
    Alice -> Log : Log attack start
    loop 1000 times
        Alice -> Bob: DNS Attack
    end
    Alice -> Log : Log attack end
end
@enduml

[Ref. QA-2503]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

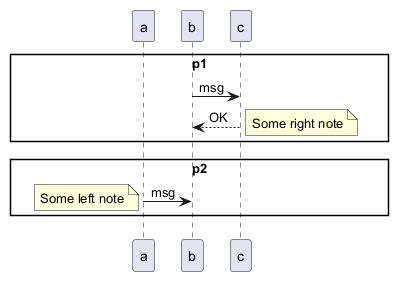

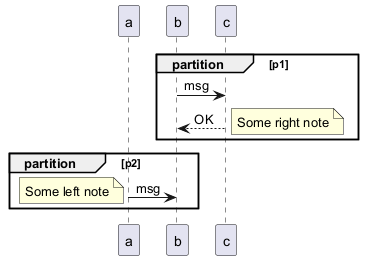

Partition across the entire width

You can use partition command to group messages horizontally across the entire width (full-width).

Messages are not grouped horizontally across the entire width (by default)

🎉 Copied!

@startuml
participant a

partition p1
b -> c: msg
c --> b: OK
note right: Some right note
end

partition p2
a -> b: msg
note left: Some left note
end
@enduml

Grouping messages horizontally across the entire width (with teoz mode)

🎉 Copied!

@startuml
!pragma teoz true
participant a

partition p1
b -> c: msg
c --> b: OK
note right: Some right note
end

partition p2
a -> b: msg
note left: Some left note
end
@enduml

[Ref. GH-589]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Notizen

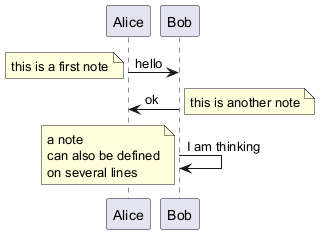

Notizen zu einer Nachricht werden mit dem Schlüsselwort note left (links) oder note right (rechts) gleich nach der Nachricht eingeleitet.

Soll die Notiz mehrere Zeilen umfassen, muss das Schlüsselwort end note am Ende der Notiz verwendet werden..

🎉 Copied!

@startuml
Alice->Bob : hello
note left: this is a first note

Bob->Alice : ok
note right: this is another note

Bob->Bob : I am thinking
note left
a note
can also be defined
on several lines
end note
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Weitere Möglichkeiten für Notizen

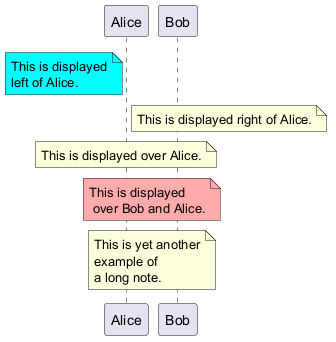

Weiterhin ist es Möglich, die Notizen rechts, links, oben oder unten an dem Teilnehmer zu platzieren:

Es ist möglich, die Notizen durch die Änderung der Hintergrundfarbe hervorzuheben.

Außerdem kann man durch die Verwendung des end note Schlüsselwortes mehrzeilige Notizen erzeugen.

🎉 Copied!

@startuml
participant Alice
participant Bob
note left of Alice #aqua
This is displayed
left of Alice.
end note

note right of Alice: This is displayed right of Alice.

note over Alice: This is displayed over Alice.

note over Alice, Bob #FFAAAA: This is displayed\n over Bob and Alice.

note over Bob, Alice
This is yet another
example of
a long note.
end note
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Ändern der Form von Notizen

Mit den Schlüsselwörtern hnote und rnote kann man die Form der Notiz ändern.

🎉 Copied!

@startuml
caller -> server : conReq
hnote over caller : idle
caller <- server : conConf
rnote over server
 "r" as rectangle
 "h" as hexagon
endrnote
@enduml

*[Ref. [QA-1765](https://forum.plantuml.net/1765/is-it-possible-to-have-different-shapes-for-notes?show=1806#c1806)]*
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

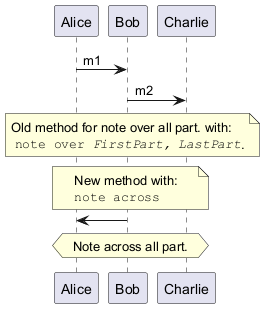

Note over all participants [across]

You can directly make a note over all participants, with the syntax:

🎉 Copied!

@startuml
Alice->Bob:m1
Bob->Charlie:m2
note over Alice, Charlie: Old method for note over all part. with:\n ""note over //FirstPart, LastPart//"".
note across: New method with:\n""note across""
Bob->Alice
hnote across:Note across all part.
@enduml

[Ref. QA-9738]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Several notes aligned at the same level [/]

You can make several notes aligned at the same level, with the syntax /:

🎉 Copied!

@startuml
note over Alice : initial state of Alice
note over Bob : initial state of Bob
Bob -> Alice : hello
@enduml

🎉 Copied!

@startuml
note over Alice : initial state of Alice
/ note over Bob : initial state of Bob
Bob -> Alice : hello
@enduml

[Ref. QA-354]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

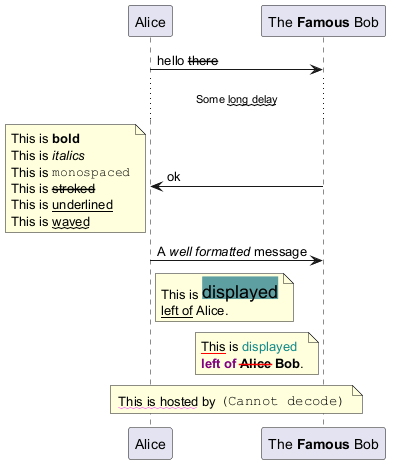

Creole und HTML

Es ist auch möglich, den Text mit Creole-Markup zu formatieren.

🎉 Copied!

@startuml
participant Alice
participant "The **Famous** Bob" as Bob

Alice -> Bob : hello --there--
... Some ~~long delay~~ ...
Bob -> Alice : ok
note left
  This is **bold**
  This is //italics//
  This is ""monospaced""
  This is --stroked--
  This is __underlined__
  This is ~~waved~~
end note

Alice -> Bob : A //well formatted// message
note right of Alice
 This is <back:cadetblue><size:18>displayed</size></back>
 __left of__ Alice.
end note
note left of Bob
 <u:red>This</u> is <color #118888>displayed</color>
 **<color purple>left of</color> <s:red>Alice</strike> Bob**.
end note
note over Alice, Bob
 <w:#FF33FF>This is hosted</w> by <img sourceforge.jpg>
end note
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

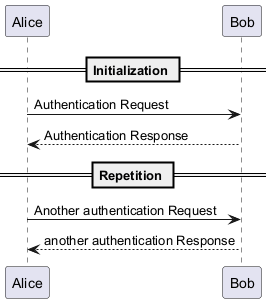

Diagramme aufteilen

Bei Bedarf kann ein Diagramm mit dem "==" Separator in logische Schritte unterteilt werden.

🎉 Copied!

@startuml

== Initialization ==

Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

== Repetition ==

Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Referenz

Die Referenz kann in einem Diagramm mit Hilfe des Schlüsselwortes ref over verwendet werden.

🎉 Copied!

@startuml
participant Alice
actor Bob

ref over Alice, Bob : init

Alice -> Bob : hello

ref over Bob
  This can be on
  several lines
end ref
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Verzögerungen

Mit ... kann man eine Verzögerung in dem Diagramm anzeigen. In dieser Verzögerung kann außerdem eine Nachricht angezeigt werden.

🎉 Copied!

@startuml

Alice -> Bob: Authentication Request
...
Bob --> Alice: Authentication Response
...5 minutes later...
Bob --> Alice: Bye !

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

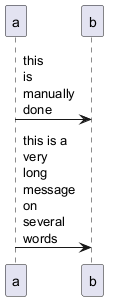

Text wrapping

To break long messages, you can manually add \n in your text.

Another option is to use maxMessageSize setting:

🎉 Copied!

@startuml
skinparam maxMessageSize 50
participant a
participant b
a -> b :this\nis\nmanually\ndone
a -> b :this is a very long message on several words
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Message text spans beyond the involved participants

You can use sequenceMessageSpan command to allow message text to span beyond the involved participants.

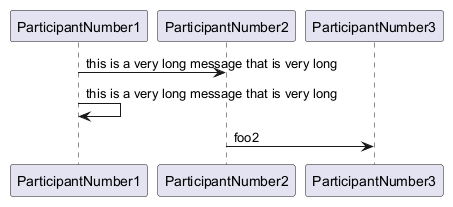

Without sequenceMessageSpan (by default)

🎉 Copied!

@startuml
ParticipantNumber1 -> ParticipantNumber2 : this is a very long message that is very long
ParticipantNumber1 -> ParticipantNumber1 : this is a very long message that is very long
ParticipantNumber2 -> ParticipantNumber3 : foo2
@enduml

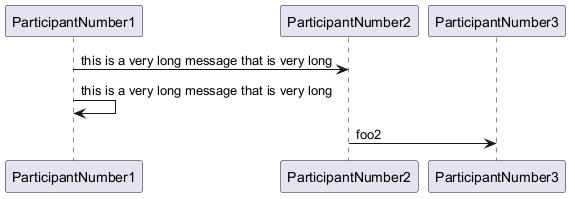

With sequenceMessageSpan (on teoz mode)

🎉 Copied!

@startuml
!pragma teoz true
!pragma sequenceMessageSpan true

ParticipantNumber1 -> ParticipantNumber2 : this is a very long message that is very long
ParticipantNumber1 -> ParticipantNumber1 : this is a very long message that is very long
ParticipantNumber2 -> ParticipantNumber3 : foo2
@enduml

[Ref. GH-2386]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Abstände

Mit ||| kann ein Abstand zwischen zwei Nachrichten eingefügt werden.

Außerdem ist es möglich, die Größe des Abstandes in Pixeln festzulegen.

🎉 Copied!

@startuml

Alice -> Bob: message 1
Bob --> Alice: ok
|||
Alice -> Bob: message 2
Bob --> Alice: ok
||45||
Alice -> Bob: message 3
Bob --> Alice: ok

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

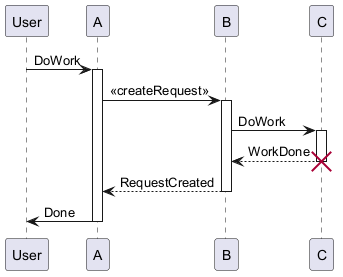

Aktivierung und Deaktivierung der Lebenslinie

Mit den Befehlen activate und deactivate können die Teilnehmer aktiviert und deaktiviert werden.

Wenn ein Teilnehmer aktiviert wurde, dann erscheint seine Lebenlinie.

Die Befehle activate und deactivate wirken nach der vorhergehenden Nachricht.

Der Befehl destroy beendet die Lebenslinie eines Teilnehmers.

🎉 Copied!

@startuml
participant User

User -> A: DoWork
activate A

A -> B: << createRequest >>
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: RequestCreated
deactivate B

A -> User: Done
deactivate A

@enduml

Es ist auch möglich, geschachtelte Lebenslinien zu erzeugen. Außerdem kann man einer Lebenslinie eine Farbe zuweisen.

🎉 Copied!

@startuml
participant User

User -> A: DoWork
activate A #FFBBBB

A -> A: Internal call
activate A #DarkSalmon

A -> B: << createRequest >>
activate B

B --> A: RequestCreated
deactivate B
deactivate A
A -> User: Done
deactivate A

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Return

A new command return for generating a return message with optional text label. The point returned to is the point that cause the most recently activated life-line. The syntax is simply return label where label, if provided, can be any string acceptable on conventional messages.

🎉 Copied!

@startuml
Bob -> Alice : hello
activate Alice
Alice -> Alice : some action
return bye
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

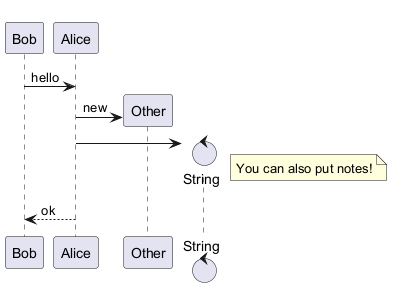

Erstellung von Teilnehmern

Das create Schlüsselwort kann kurz vor dem ersten Empfang einer Nachricht verwendet werden, um anzuzeigen, das die Nachricht für die Erstellung des neuen Objektes verantwortlich ist.

🎉 Copied!

@startuml
Bob -> Alice : hello

create Other
Alice -> Other : new

create control String
Alice -> String
note right : You can also put notes!

Alice --> Bob : ok

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

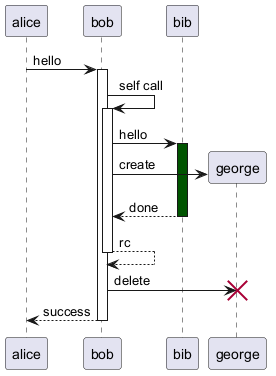

Shortcut syntax for activation, deactivation, creation

Immediately after specifying the target participant, the following syntax can be used:

🎉 Copied!

@startuml
alice -> bob ++ : hello
bob -> bob ++ : self call
bob -> bib ++  #005500 : hello
bob -> george ** : create
return done
return rc
bob -> george !! : delete
return success
@enduml

*[Ref. [QA-4834](https:forum.plantuml.net/4834/activation-shorthand-for-sequence-diagrams?show=13054#c13054), [QA-9573](https:forum.plantuml.net/9573) and [QA-13234](https://forum.plantuml.net/13234)]*
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Eingehende und ausgehende Nachrichten

Um sich nur auf ein Teil des Diagramms zu konzentrieren, kann man eingehende und ausgehende Pfeile verwenden.

Mit eckigen Klammern kann man die linke "[" oder die rechte "]" Seite des Pfeils festlegen.

🎉 Copied!

@startuml
[-> A: DoWork

activate A

A -> A: Internal call
activate A

A ->] : << createRequest >>

A<--] : RequestCreated
deactivate A
[<- A: Done
deactivate A
@enduml

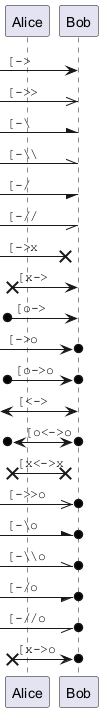

Die folgende Syntax ist auch möglich:

🎉 Copied!

@startuml
[-> Bob
[o-> Bob
[o->o Bob
[x-> Bob

[<- Bob
[x<- Bob

Bob ->]
Bob ->o]
Bob o->o]
Bob ->x]

Bob <-]
Bob x<-]
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

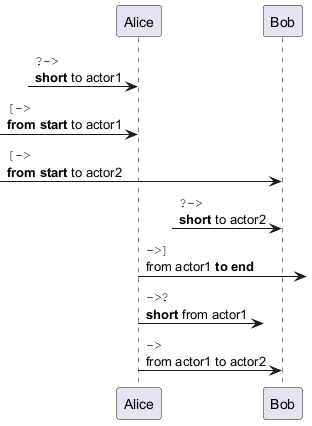

Kurze Pfeile für eingehende und ausgehende Nachrichten

Es gibt kurze Pfeile indem man ? verwendet.

🎉 Copied!

@startuml
?-> Alice    : ""?->""\n**short** to actor1
[-> Alice    : ""[->""\n**from start** to actor1
[-> Bob      : ""[->""\n**from start** to actor2
?-> Bob      : ""?->""\n**short** to actor2
Alice ->]    : ""->]""\nfrom actor1 **to end**
Alice ->?    : ""->?""\n**short** from actor1
Alice -> Bob : ""->"" \nfrom actor1 to actor2
@enduml

[Ref. QA-310]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Anchors and Duration

With teoz usage it is possible to add anchors to the diagram and use the anchors to specify duration time.

🎉 Copied!

@startuml
!pragma teoz true

{start} Alice -> Bob : start doing things during duration
Bob -> Max : something
Max -> Bob : something else
{end} Bob -> Alice : finish

{start} <-> {end} : some time

@enduml

You can use the `-P` [command-line](command-line) option to specify the pragma: ``` java -jar plantuml.jar -Pteoz=true ``` *[Ref. [issue-582](https://github.com/plantuml/plantuml/issues/582)]*
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Stereotypen

Man kann den Objekten Stereotypen zuweisen, indem man den Stereotyp mit zwei spitzen öffnenden "<<" und schließenden Klammern ">>" umschließt.

Innerhalb des Stereotypen ist es möglich einen hervorgehobenen Buchstaben hinzuzufügen, der in einem farbigen Kreis dargestellt wird. Dazu verwendet man die folgende Syntax: "(X,color)".

🎉 Copied!

@startuml

participant "Famous Bob" as Bob << Generated >>
participant Alice << (C,#ADD1B2) Testable >>

Bob->Alice: First message

@enduml

Standardgemäß werden französisches Anführungszeichen verwendet, um den Sterotyp zu kennzeichnen. Dieses Verhalten kann über den skinparam guillemet Befehl beeinflusst werden.

🎉 Copied!

@startuml

skinparam guillemet false
participant "Famous Bob" as Bob << Generated >>
participant Alice << (C,#ADD1B2) Testable >>

Bob->Alice: First message

@enduml

🎉 Copied!

@startuml

participant Bob << (C,#ADD1B2) >>
participant Alice << (C,#ADD1B2) >>

Bob->Alice: First message

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Position of the stereotypes

It is possible to define stereotypes position (top or bottom) with the command skinparam stereotypePosition.

Top postion (by default)

🎉 Copied!

@startuml
skinparam stereotypePosition top

participant A<<st1>>
participant B<<st2>>
A --> B : stereo test
@enduml

Bottom postion

🎉 Copied!

@startuml
skinparam stereotypePosition bottom

participant A<<st1>>
participant B<<st2>>
A --> B : stereo test
@enduml

[Ref. QA-18650]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Mehr Information zu Überschriften

Mit Creole-Markup ist es möglich, die Überschrift des Diagramms zu formatieren.

🎉 Copied!

@startuml

title __Simple__ **communication** example

Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Response

@enduml

Eine neue Zeile kann mit \n in die Überschrift der Bezeichnung eingetragen werden.

🎉 Copied!

@startuml

title __Simple__ communication example\non several lines

Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Response

@enduml

Mehrzeilige Überschriften können mit den title und end title Schlüsselwörtern erstellt werden.

🎉 Copied!

@startuml

title
 <u>Simple</u> communication example
 on <i>several</i> lines and using <font color=red>html</font>
 This is hosted by <img:sourceforge.jpg>
end title

Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Response

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Anpassungen bei den Teilnehmern

Es ist möglich Boxen um Teilnehmer zu zeichnen, indem man die Befehle box und end box benutzt.

Man kann optional noch einen Titel oder eine Hintergrundfarbe nach dem box Schlüsselwort hinzufügen.

🎉 Copied!

@startuml

box "Internal Service" #LightBlue
participant Bob
participant Alice
end box
participant Other

Bob -> Alice : hello
Alice -> Other : hello

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Fußzeile entfernen

Die Fußzeile eines Diagramms kann mit dem hide footbox Schlüsselwort entfernt werden.

🎉 Copied!

@startuml

hide footbox
title Footer removed

Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Der Skinparam Befehl

Mit dem skinparam Befehl kann die Farbe und die Schriftart der Zeichnung verändert werden.

Sie können den Befehl auf die folgenden Arten verwenden:

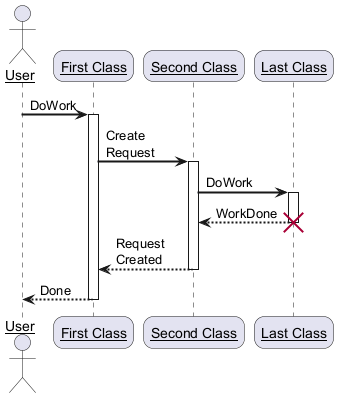

Es ist auch möglich, weitere Parameter zu editieren. Dies ist in den folgenden Beispielen dargestellt:

🎉 Copied!

@startuml
skinparam sequenceArrowThickness 2
skinparam roundcorner 20
skinparam maxmessagesize 60
skinparam sequenceParticipant underline

actor User
participant "First Class" as A
participant "Second Class" as B
participant "Last Class" as C

User -> A: DoWork
activate A

A -> B: Create Request
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: Request Created
deactivate B

A --> User: Done
deactivate A

@enduml

🎉 Copied!

@startuml
skinparam backgroundColor #EEEBDC
skinparam handwritten true

skinparam sequence {
ArrowColor DeepSkyBlue
ActorBorderColor DeepSkyBlue
LifeLineBorderColor blue
LifeLineBackgroundColor #A9DCDF

ParticipantBorderColor DeepSkyBlue
ParticipantBackgroundColor DodgerBlue
ParticipantFontName Impact
ParticipantFontSize 17
ParticipantFontColor #A9DCDF

ActorBackgroundColor aqua
ActorFontColor DeepSkyBlue
ActorFontSize 17
ActorFontName Aapex
}

actor User
participant "First Class" as A
participant "Second Class" as B
participant "Last Class" as C

User -> A: DoWork
activate A

A -> B: Create Request
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: Request Created
deactivate B

A --> User: Done
deactivate A

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Anpassung von Abstandswerten

Einige Werte, die den Abstand zwischen Elementen definieren, können angepasst werden.

🎉 Copied!

@startuml
skinparam ParticipantPadding 20
skinparam BoxPadding 10

box "Foo1"
participant Alice1
participant Alice2
end box
box "Foo2"
participant Bob1
participant Bob2
end box
Alice1 -> Bob1 : hello
Alice1 -> Out : out
@enduml

*[Ref. [QA-5493](https://forum.plantuml.net/5493/provide-skinparam-between-participants-sequence-diagrams)]*

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Appendix: Examples of all arrow type

Normal arrow

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     b : ""->   ""
a ->>    b : ""->>  ""
a -\     b : ""-\   ""
a -\\    b : ""-\\\\""
a -/     b : ""-/   ""
a -//    b : ""-//  ""
a ->x    b : ""->x  ""
a x->    b : ""x->  ""
a o->    b : ""o->  ""
a ->o    b : ""->o  ""
a o->o   b : ""o->o ""
a <->    b : ""<->  ""
a o<->o  b : ""o<->o""
a x<->x  b : ""x<->x""
a ->>o   b : ""->>o ""
a -\o    b : ""-\o  ""
a -\\o   b : ""-\\\\o""
a -/o    b : ""-/o  ""
a -//o   b : ""-//o ""
a x->o   b : ""x->o ""
@enduml

Itself arrow

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     a : ""->   ""
a ->>    a : ""->>  ""
a -\     a : ""-\   ""
a -\\    a : ""-\\\\""
a -/     a : ""-/   ""
a -//    a : ""-//  ""
a ->x    a : ""->x  ""
a x->    a : ""x->  ""
a o->    a : ""o->  ""
a ->o    a : ""->o  ""
a o->o   a : ""o->o ""
a <->    a : ""<->  ""
a o<->o  a : ""o<->o""
a x<->x  a : ""x<->x""
a ->>o   a : ""->>o ""
a -\o    a : ""-\o  ""
a -\\o   a : ""-\\\\o""
a -/o    a : ""-/o  ""
a -//o   a : ""-//o ""
a x->o   a : ""x->o ""
@enduml

Incoming and outgoing messages (with '[', ']')

Incoming messages (with '[')

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
[->      b : ""[->   ""
[->>     b : ""[->>  ""
[-\      b : ""[-\   ""
[-\\     b : ""[-\\\\""
[-/      b : ""[-/   ""
[-//     b : ""[-//  ""
[->x     b : ""[->x  ""
[x->     b : ""[x->  ""
[o->     b : ""[o->  ""
[->o     b : ""[->o  ""
[o->o    b : ""[o->o ""
[<->     b : ""[<->  ""
[o<->o   b : ""[o<->o""
[x<->x   b : ""[x<->x""
[->>o    b : ""[->>o ""
[-\o     b : ""[-\o  ""
[-\\o    b : ""[-\\\\o""
[-/o     b : ""[-/o  ""
[-//o    b : ""[-//o ""
[x->o    b : ""[x->o ""
@enduml

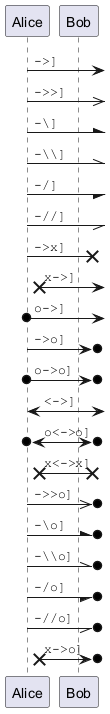

Outgoing messages (with ']')

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->]      : ""->]   ""
a ->>]     : ""->>]  ""
a -\]      : ""-\]   ""
a -\\]     : ""-\\\\]""
a -/]      : ""-/]   ""
a -//]     : ""-//]  ""
a ->x]     : ""->x]  ""
a x->]     : ""x->]  ""
a o->]     : ""o->]  ""
a ->o]     : ""->o]  ""
a o->o]    : ""o->o] ""
a <->]     : ""<->]  ""
a o<->o]   : ""o<->o]""
a x<->x]   : ""x<->x]""
a ->>o]    : ""->>o] ""
a -\o]     : ""-\o]  ""
a -\\o]    : ""-\\\\o]""
a -/o]     : ""-/o]  ""
a -//o]    : ""-//o] ""
a x->o]    : ""x->o] ""
@enduml

Short incoming and outgoing messages (with '?')

Short incoming (with '?')

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     b : //Long long label//
?->      b : ""?->   ""
?->>     b : ""?->>  ""
?-\      b : ""?-\   ""
?-\\     b : ""?-\\\\""
?-/      b : ""?-/   ""
?-//     b : ""?-//  ""
?->x     b : ""?->x  ""
?x->     b : ""?x->  ""
?o->     b : ""?o->  ""
?->o     b : ""?->o  ""
?o->o    b : ""?o->o ""
?<->     b : ""?<->  ""
?o<->o   b : ""?o<->o""
?x<->x   b : ""?x<->x""
?->>o    b : ""?->>o ""
?-\o     b : ""?-\o  ""
?-\\o    b : ""?-\\\\o ""
?-/o     b : ""?-/o  ""
?-//o    b : ""?-//o ""
?x->o    b : ""?x->o ""
@enduml

Short outgoing (with '?')

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     b : //Long long label//
a ->?      : ""->?   ""
a ->>?     : ""->>?  ""
a -\?      : ""-\?   ""
a -\\?     : ""-\\\\?""
a -/?      : ""-/?   ""
a -//?     : ""-//?  ""
a ->x?     : ""->x?  ""
a x->?     : ""x->?  ""
a o->?     : ""o->?  ""
a ->o?     : ""->o?  ""
a o->o?    : ""o->o? ""
a <->?     : ""<->?  ""
a o<->o?   : ""o<->o?""
a x<->x?   : ""x<->x?""
a ->>o?    : ""->>o? ""
a -\o?     : ""-\o?  ""
a -\\o?    : ""-\\\\o?""
a -/o?     : ""-/o?  ""
a -//o?    : ""-//o? ""
a x->o?    : ""x->o? ""
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Specific SkinParameter

By default

🎉 Copied!

@startuml
Bob -> Alice : hello
...
Alice -> Bob : ok
@enduml

Style strictuml

To be conform to strict UML (for arrow style: emits triangle rather than sharp arrowheads), you can use:

🎉 Copied!

@startuml
skinparam style strictuml
Bob -> Alice : hello
...
Alice -> Bob : ok
@enduml

[Ref. QA-1047]

LifelineStrategy

Since v1.2025.5, old skinparam lifelineStrategy solid no longer works. [Ref. QA-9016, QA-2794]

In order to have solid life line in sequence diagrams, you must now use style:

🎉 Copied!

@startuml
<style>
lifeLine {
  LineStyle 0
}
delay {
  LineStyle 1-4
}
</style>
Bob -> Alice : hello
...
Alice -> Bob : ok
@enduml

[Ref. GH-2266 and GH-2662]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Hide unlinked participant

By default, all participants are displayed.

🎉 Copied!

@startuml
participant Alice
participant Bob
participant Carol

Alice -> Bob : hello
@enduml

But you can hide unlinked participant.

🎉 Copied!

@startuml
hide unlinked
participant Alice
participant Bob
participant Carol

Alice -> Bob : hello
@enduml

[Ref. QA-4247]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Color a group message

It is possible to color a group messages:

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request
alt#Gold #LightBlue Successful case
    Bob -> Alice: Authentication Accepted
else #Pink Failure
    Bob -> Alice: Authentication Rejected
end
@enduml

[Ref. QA-4750 and QA-6410]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Mainframe

🎉 Copied!

@startuml
mainframe This is a **mainframe**
Alice->Bob : Hello
@enduml

[Ref. QA-4019 and Issue#148]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Slanted or odd arrows

You can use the (nn) option (before or after arrow) to make the arrows slanted, where nn is the number of shift pixels.

[Available only after v1.2022.6beta+]

🎉 Copied!

@startuml
A ->(10) B: text 10
B ->(10) A: text 10

A ->(10) B: text 10
A (10)<- B: text 10
@enduml

🎉 Copied!

@startuml
A ->(40) B++: Rq
B -->(20) A--: Rs
@enduml

[Ref. QA-14145]

🎉 Copied!

@startuml
!pragma teoz true
A ->(50) C: Starts\nwhen 'B' sends
& B ->(25) C: \nBut B's message\n arrives before A's
@enduml

[Ref. QA-6684]

🎉 Copied!

@startuml
!pragma teoz true

S1 ->(30) S2: msg 1\n
& S2 ->(30) S1: msg 2

note left S1: msg\nS2 to S1
& note right S2: msg\nS1 to S2
@enduml

[Ref. QA-1072]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Parallel messages (with teoz)

You can use the & teoz command to display parallel messages:

🎉 Copied!

@startuml
!pragma teoz true
Alice -> Bob : hello
& Bob -> Charlie : hi
@enduml

(See also Teoz architecture)

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Style for Solid Lifeline

By default

🎉 Copied!

@startuml
Alice -> Bob : hello
...
Alice <- Bob : hello
@enduml

Solid Lifeline using style

🎉 Copied!

@startuml
<style>
lifeLine {
  LineStyle 0
}
delay {
  LineStyle 1-4
}
</style>
Alice -> Bob : hello
...
Alice <- Bob : hello
@enduml

[Ref. GH-2266 and GH-2662]
