Diagrama de secuencia

PlantUML agiliza la creación de diagramas de secuencia gracias a su sintaxis intuitiva y fácil de usar. Este enfoque permite tanto a los principiantes como a los diseñadores experimentados pasar rápidamente del concepto a un resultado gráfico pulido.

La sintaxis de PlantUML está diseñada para facilitar su uso, garantizando que los usuarios puedan comprender los fundamentos con el mínimo esfuerzo. Esta claridad reduce la curva de aprendizaje y acelera el proceso de creación de diagramas.

Existe una correlación directa entre la entrada textual y el diagrama resultante. Esta coherencia garantiza que el resultado visual refleje fielmente el borrador inicial, lo que minimiza las discrepancias inesperadas y agiliza el flujo de trabajo.

La estrecha relación entre texto e imagen no sólo simplifica el proceso de diseño, sino que también lo acelera. Al reducir la necesidad de extensas revisiones, los usuarios pueden centrarse en perfeccionar sus diagramas con mayor eficacia.

La posibilidad de visualizar el resultado final mientras se redacta el texto aumenta la productividad. Este bucle de retroalimentación inmediata ayuda a identificar y corregir errores en una fase temprana, garantizando una transición más fluida desde el concepto hasta la finalización.

La edición es sencilla cuando se trabaja con diagramas basados en texto. Los ajustes pueden realizarse directamente en el texto de origen, eliminando las complejidades y los posibles errores asociados a las herramientas de edición gráfica.

En resumen, PlantUML ofrece un enfoque sólido y eficiente para la creación de diagramas de secuencia. Su énfasis en la simplicidad y la precisión lo convierte en un activo inestimable para cualquiera que busque producir diagramas claros y precisos con facilidad.

Para mejorar aún más su experiencia en la creación de diagramas, consulte los comandos comunes de PlantUML.

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Ejemplos básicos

En los diagramas de secuencia PlantUML, la secuencia -> denota un mensaje enviado entre dos participantes, que son reconocidos automáticamente y no necesitan ser declarados de antemano.

Utilice flechas punteadas empleando la secuencia -->, ofreciendo una visualización distinta en sus diagramas.

Para mejorar la legibilidad sin afectar a la representación visual, utilice flechas inversas como <- o <--. Sin embargo, tenga en cuenta que esto es específicamente para diagramas de secuencia y las reglas difieren para otros tipos de diagramas.

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

Alice -> Bob: Another authentication Request
Alice <-- Bob: Another authentication Response
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

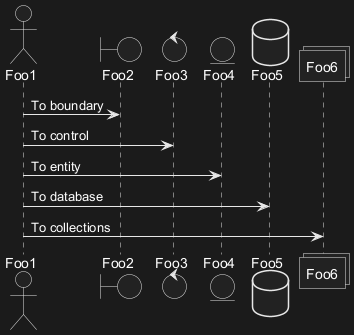

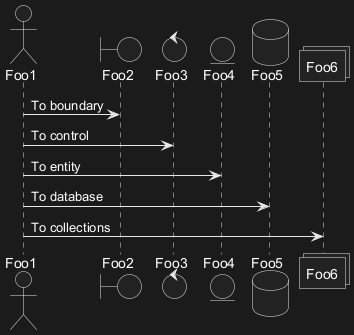

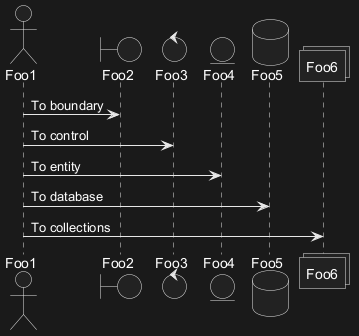

Declarando participantes

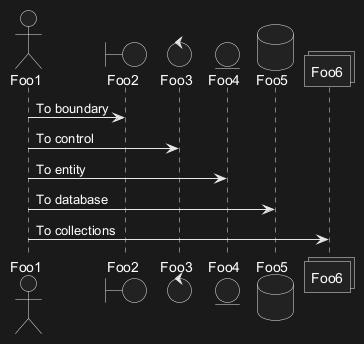

Es posible cambiar el orden de los participantes usando la palabra reservada participant.

También es posible el uso de otras palabras reservadas para declarar un participante:

🎉 Copied!

@startuml
actor Foo1
boundary Foo2
control Foo3
entity Foo4
database Foo5
collections Foo6
Foo1 -> Foo2 : To boundary
Foo1 -> Foo3 : To control
Foo1 -> Foo4 : To entity
Foo1 -> Foo5 : To database
Foo1 -> Foo6 : To collections

@enduml

Se puede renombrar un participante usando la palabra reservada as.

También es posible cambiar el color de fondo de los actores o participantes.

🎉 Copied!

@startuml
actor Bob #red
' The only difference between actor
'and participant is the drawing
participant Alice
participant "I have a really\nlong name" as L #99FF99
/' You can also declare:
   participant L as "I have a really\nlong name"  #99FF99
  '/

Alice->Bob: Authentication Request
Bob->Alice: Authentication Response
Bob->L: Log transaction
@enduml

You can use the orderkeyword to custom the print order of participant.

🎉 Copied!

@startuml
participant Last order 30
participant Middle order 20
participant First order 10
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Declarando participantes en múltiples líneas

Puedes declarar el participante en múltiples líneas.

🎉 Copied!

@startuml
participant Participant [
    =Title
    ----
    ""SubTitle""
]

participant Bob

Participant -> Bob
@enduml

[Ref. QA-15232]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Utilice caracteres que no sean letras en los participantes

Puede utilizar comillas para definir los participantes. Y puede utilizar la palabra clave as para dar un alias a esos participantes.

🎉 Copied!

@startuml
Alice -> "Bob()" : Hello
"Bob()" -> "This is very\nlong" as Long
' You can also declare:
' "Bob()" -> Long as "This is very\nlong"
Long --> "Bob()" : ok
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Mensaje a sí mismo

Un participante puede enviarse un mensaje a sí mismo.

También es posible tener varias líneas utilizando \n.

🎉 Copied!

@startuml
Alice -> Alice: This is a signal to self.\nIt also demonstrates\nmultiline \ntext
@enduml

🎉 Copied!

@startuml
Alice <- Alice: This is a signal to self.\nIt also demonstrates\nmultiline \ntext
@enduml

[Ref. QA-1361]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Alineación del texto

La alineación del texto en las flechas puede establecerse en left, right o center utilizando skinparam sequenceMessageAlign.

También puede utilizar direction o reverseDirection para alinear el texto dependiendo de la dirección de la flecha. Encontrará más detalles y ejemplos en la página skinparam.

🎉 Copied!

@startuml
skinparam sequenceMessageAlign right
Bob -> Alice : Request
Alice -> Bob : Response
@enduml

Texto del mensaje de respuesta debajo de la flecha

Puede poner el texto del mensaje de respuesta debajo de la flecha, con el comando skinparam responseMessageBelowArrow true.

🎉 Copied!

@startuml
skinparam responseMessageBelowArrow true
Bob -> Alice : hello
Bob <- Alice : ok
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Change Actor style

You can change the actor style from stick man (by default) to:

Stick man (by default)

🎉 Copied!

@startuml
actor Alice
actor Bob
Alice -> Bob : hello
hide footbox
@enduml

Awesome man

🎉 Copied!

@startuml
skinparam actorStyle awesome
actor Alice
actor Bob
Alice -> Bob : hello
hide footbox
@enduml

[Ref. QA-10493]

Hollow man

🎉 Copied!

@startuml
skinparam actorStyle Hollow
actor Alice
actor Bob
Alice -> Bob : hello
hide footbox
@enduml

[Ref. PR#396]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

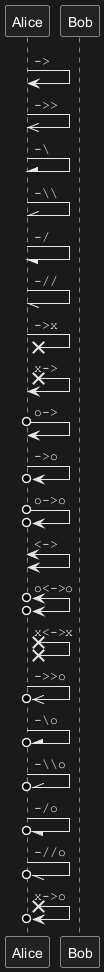

Cambiar estilo de la flecha

Puede cambiar el estilo de la flecha de diferentes formas:

🎉 Copied!

@startuml
Bob ->x Alice
Bob -> Alice
Bob ->> Alice
Bob -\ Alice
Bob \\- Alice
Bob //-- Alice

Bob ->o Alice
Bob o\\-- Alice

Bob <-> Alice
Bob <->o Alice
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Cambiar el color de la flecha

Puede cambiar el color de flechas individuales usando la siguiente notación:

🎉 Copied!

@startuml
Bob -[#red]> Alice : hello
Alice -[#0000FF]->Bob : ok
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Numeración de la secuencia de mensajes

La palabra clave autonumber es usada para añadir automáticamente números a los mensajes.

🎉 Copied!

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response
@enduml

Puedes especificar un número de comienzo con autonumber //número inicial// , y también un incremento con autonumber //número inicial// //incremento//.

🎉 Copied!

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response

autonumber 15
Bob -> Alice : Another authentication Request
Bob <- Alice : Another authentication Response

autonumber 40 10
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response

@enduml

Puedes especificar un formato para su número usándolo entre comillas dobles.

El formateo se hace mediante la calse Java DecimalFormat (0 denota un dígito, # denota un digito y cero si está ausente).

Puedes usar alguna etiqueta HTML en el formato.

🎉 Copied!

@startuml
autonumber "<b>[000]"
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response

autonumber 15 "<b>(<u>##</u>)"
Bob -> Alice : Another authentication Request
Bob <- Alice : Another authentication Response

autonumber 40 10 "<font color=red><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response

@enduml

También puedes usar autonumber stop y autonumber resume //increment// //format// para pausar y continuar la numeración automática, respectivamente.

🎉 Copied!

@startuml
autonumber 10 10 "<b>[000]"
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response

autonumber stop
Bob -> Alice : dummy

autonumber resume "<font color=red><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response

autonumber stop
Bob -> Alice : dummy

autonumber resume 1 "<font color=blue><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response
@enduml

*[Ref. [QA-7119](https://forum.plantuml.net/7119/create-links-after-creating-a-diagram?show=7137#a7137)]*
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Título de página, encabezado y pie de página

La palabra clave title se utiliza para añadir un título a la página.

Las páginas pueden mostrar encabezados y pies de página utilizando header y footer.

🎉 Copied!

@startuml

header Page Header
footer Page %page% of %lastpage%

title Example Title

Alice -> Bob : message 1
Alice -> Bob : message 2

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Dividiendo diagramas

La palabra reservada newpage es empleada para dividir un diagrama en varias imágenes.

Puedes colocar un título para la página nueva justo después de la palabra reservada newpage .

Esto es bastante práctico con Word para devolver diagramas grandes en varias páginas.

🎉 Copied!

@startuml

Alice -> Bob : message 1
Alice -> Bob : message 2

newpage

Alice -> Bob : message 3
Alice -> Bob : message 4

newpage A title for the\nlast page

Alice -> Bob : message 5
Alice -> Bob : message 6
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

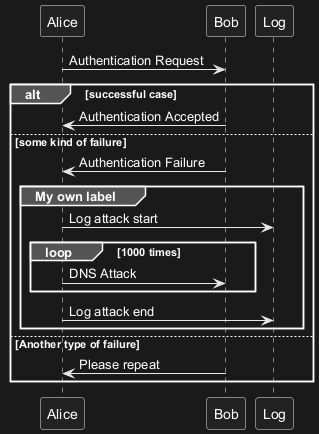

Agrupando mensajes

Es posible agrupar mensajes usando las siguientes palabras reservadas:

Es posible añadir un texto que será mostrado en el encabezado (excepto para group).

La palabra reservada end es usada para cerrar el grupo.

Tenga en cuenta que es posible anidar grupos.

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request

alt successful case

    Bob -> Alice: Authentication Accepted

else some kind of failure

    Bob -> Alice: Authentication Failure
    group My own label
    Alice -> Log : Log attack start
        loop 1000 times
            Alice -> Bob: DNS Attack
        end
    Alice -> Log : Log attack end
    end

else Another type of failure

   Bob -> Alice: Please repeat

end
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

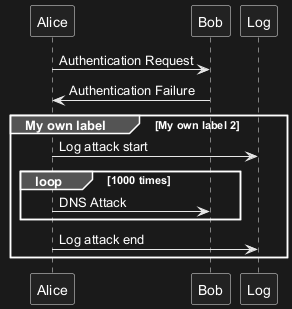

Etiqueta secundaria de grupo

Para group, es posible añadir, entre[ y ], un texto o etiqueta secundaria que se mostrará en la cabecera.

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Failure
group My own label [My own label 2]
    Alice -> Log : Log attack start
    loop 1000 times
        Alice -> Bob: DNS Attack
    end
    Alice -> Log : Log attack end
end
@enduml

[Ref. QA-2503]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Partition across the entire width

You can use partition command to group messages horizontally across the entire width (full-width).

Messages are not grouped horizontally across the entire width (by default)

🎉 Copied!

@startuml
participant a

partition p1
b -> c: msg
c --> b: OK
note right: Some right note
end

partition p2
a -> b: msg
note left: Some left note
end
@enduml

Grouping messages horizontally across the entire width (with teoz mode)

🎉 Copied!

@startuml
!pragma teoz true
participant a

partition p1
b -> c: msg
c --> b: OK
note right: Some right note
end

partition p2
a -> b: msg
note left: Some left note
end
@enduml

[Ref. GH-589]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Notas en mensajes

Es posible colocar notas en mensajes usando las palabras reservadas note left o note right inmediatamente después del mensaje.

Puedes tener una nota multi-líneas usando la palabra reservada end note .

🎉 Copied!

@startuml
Alice->Bob : hello
note left: this is a first note

Bob->Alice : ok
note right: this is another note

Bob->Bob : I am thinking
note left
a note
can also be defined
on several lines
end note
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Algunas otras notas

También es posible colocar notas relativas al participante con las palabras reservadas <code>note left of</code> , note right of o note over .

Es posible resaltar una nota cambiando su color de fondo.

También puedes tener una nota multi-líneas usando la palabra reservada end note .

🎉 Copied!

@startuml
participant Alice
participant Bob
note left of Alice #aqua
This is displayed
left of Alice.
end note

note right of Alice: This is displayed right of Alice.

note over Alice: This is displayed over Alice.

note over Alice, Bob #FFAAAA: This is displayed\n over Bob and Alice.

note over Bob, Alice
This is yet another
example of
a long note.
end note
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Cambiando el aspecto de las notas

Puedes usar las palabras reservadas hnote y rnote para cambiar el aspecto de las notas.

🎉 Copied!

@startuml
caller -> server : conReq
hnote over caller : idle
caller <- server : conConf
rnote over server
 "r" as rectangle
 "h" as hexagon
endrnote
@enduml

*[Ref. [QA-1765](https://forum.plantuml.net/1765/is-it-possible-to-have-different-shapes-for-notes?show=1806#c1806)]*
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

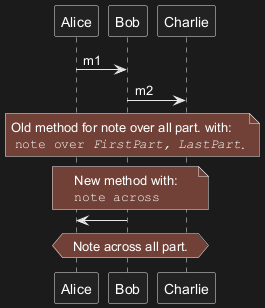

Nota sobre todos los participantes [a través de]

Puedes hacer directamente una nota sobre todos los participantes, con la sintaxis:

🎉 Copied!

@startuml
Alice->Bob:m1
Bob->Charlie:m2
note over Alice, Charlie: Old method for note over all part. with:\n ""note over //FirstPart, LastPart//"".
note across: New method with:\n""note across""
Bob->Alice
hnote across:Note across all part.
@enduml

[Ref. QA-9738]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Varias notas alineadas al mismo nivel [/]

Puedes hacer que varias notas estén alineadas al mismo nivel, con la sintaxis /:

🎉 Copied!

@startuml
note over Alice : initial state of Alice
note over Bob : initial state of Bob
Bob -> Alice : hello
@enduml

🎉 Copied!

@startuml
note over Alice : initial state of Alice
/ note over Bob : initial state of Bob
Bob -> Alice : hello
@enduml

[Ref. QA-354]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

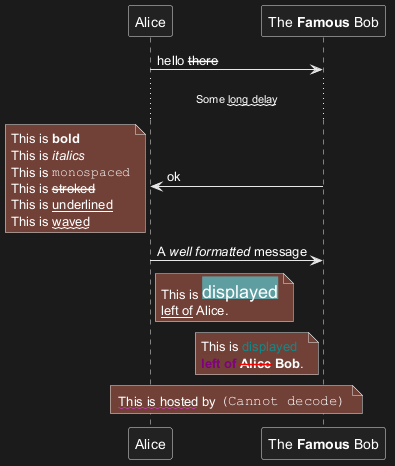

Creole y HTML

También es posible usar sintexis de WikiCreole:

🎉 Copied!

@startuml
participant Alice
participant "The **Famous** Bob" as Bob

Alice -> Bob : hello --there--
... Some ~~long delay~~ ...
Bob -> Alice : ok
note left
  This is **bold**
  This is //italics//
  This is ""monospaced""
  This is --stroked--
  This is __underlined__
  This is ~~waved~~
end note

Alice -> Bob : A //well formatted// message
note right of Alice
 This is <back:cadetblue><size:18>displayed</size></back>
 __left of__ Alice.
end note
note left of Bob
 <u:red>This</u> is <color #118888>displayed</color>
 **<color purple>left of</color> <s:red>Alice</strike> Bob**.
end note
note over Alice, Bob
 <w:#FF33FF>This is hosted</w> by <img sourceforge.jpg>
end note
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

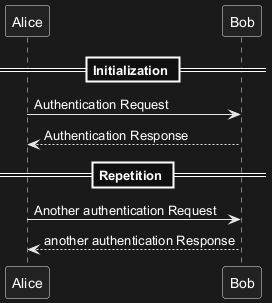

Divisor

Si quieres, puedes dividir un diagrama usando el separador == para separar su diagrama en pasos lógicos.

🎉 Copied!

@startuml

== Initialization ==

Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

== Repetition ==

Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Referencia

Puedes referenciar en un diagrama utilizando la palabra clave ref over.

🎉 Copied!

@startuml
participant Alice
actor Bob

ref over Alice, Bob : init

Alice -> Bob : hello

ref over Bob
  This can be on
  several lines
end ref
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Retardo

Puedes usar ... para indicar un retardo en el diagrama. Y también es posible colocar un mensaje con ese retardo.

🎉 Copied!

@startuml

Alice -> Bob: Authentication Request
...
Bob --> Alice: Authentication Response
...5 minutes latter...
Bob --> Alice: Bye !

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

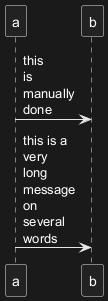

Ajuste del texto

Para interrumpir mensajes largos, puede añadir manualmente \n en el texto.

Otra opción es utilizar el ajuste maxMessageSize:

🎉 Copied!

@startuml
skinparam maxMessageSize 50
participant a
participant b
a -> b :this\nis\nmanually\ndone
a -> b :this is a very long message on several words
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Message text spans beyond the involved participants

You can use sequenceMessageSpan command to allow message text to span beyond the involved participants.

Without sequenceMessageSpan (by default)

🎉 Copied!

@startuml
ParticipantNumber1 -> ParticipantNumber2 : this is a very long message that is very long
ParticipantNumber1 -> ParticipantNumber1 : this is a very long message that is very long
ParticipantNumber2 -> ParticipantNumber3 : foo2
@enduml

With sequenceMessageSpan (on teoz mode)

🎉 Copied!

@startuml
!pragma teoz true
!pragma sequenceMessageSpan true

ParticipantNumber1 -> ParticipantNumber2 : this is a very long message that is very long
ParticipantNumber1 -> ParticipantNumber1 : this is a very long message that is very long
ParticipantNumber2 -> ParticipantNumber3 : foo2
@enduml

[Ref. GH-2386]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Espaciado

Puedes usar ||| para indicar espaciado en el diagrama.

También es posible especificar un número de píxel para ser usado.

🎉 Copied!

@startuml

Alice -> Bob: message 1
Bob --> Alice: ok
|||
Alice -> Bob: message 2
Bob --> Alice: ok
||45||
Alice -> Bob: message 3
Bob --> Alice: ok

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Activación y Destrucción de la Línea de vida

activate y deactivate son usados para denotar la activación de un participante.

Una vez que un participante es activado, su línea de vida aparece.

activate y deactivate aplica en el mensaje anterior.

destroy denota el final de la línea de vida de un participante.

🎉 Copied!

@startuml
participant User

User -> A: DoWork
activate A

A -> B: << createRequest >>
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: RequestCreated
deactivate B

A -> User: Done
deactivate A

@enduml

Puede usarse anidamiento de líneas de vida, y es posible agregar un color a dicha línea de vida.

🎉 Copied!

@startuml
participant User

User -> A: DoWork
activate A #FFBBBB

A -> A: Internal call
activate A #DarkSalmon

A -> B: << createRequest >>
activate B

B --> A: RequestCreated
deactivate B
deactivate A
A -> User: Done
deactivate A

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Retorno

El comando return genera un mensaje de retorno con una etiqueta de texto opcional.

El punto de retorno es el que causó la activación más reciente de la línea de vida.

La sintaxis es return label donde label si se proporciona es cualquier cadena aceptable para mensajes convencionales.

🎉 Copied!

@startuml
Bob -> Alice : hello
activate Alice
Alice -> Alice : some action
return bye
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Creación de participante

Puedes usar la palabra reservada create justo antes de la primera recepción de un mensaje para recalcar el hecho de que ese mensaje se encuentra creando ese nuevo objeto.

🎉 Copied!

@startuml
Bob -> Alice : hello

create Other
Alice -> Other : new

create control String
Alice -> String
note right : You can also put notes!

Alice --> Bob : ok

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Sintaxis abreviada para la activación, desactivación y creación

Inmediatamente después de especificar el participante de destino, se puede utilizar la siguiente sintaxis:

++ Activar el objetivo * (opcionalmente puede ir seguido de un color )

🎉 Copied!

@startuml
alice -> bob ++ : hello
bob -> bob ++ : self call
bob -> bib ++  #005500 : hello
bob -> george ** : create
return done
return rc
bob -> george !! : delete
return success
@enduml

Entonces puedes mezclar activación y desactivación, en la misma línea:

🎉 Copied!

@startuml
alice   ->  bob     ++   : hello1
bob     ->  charlie --++ : hello2
charlie --> alice   --   : ok
@enduml

🎉 Copied!

@startuml
@startuml
alice -> bob   --++ #gold: hello
bob   -> alice --++ #gold: you too
alice -> bob   --: step1
alice -> bob   : step2
@enduml
@enduml

[Ref. QA-4834, QA-9573 y QA-13234]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Mensajes entrantes y salientes

Puedes usar flechas entrantes y salientes si quieres centrarte en una parte del diagrama.

Utilice corchetes para denotar el lado izquierdo "[" o el lado derecho "]" del diagrama.

🎉 Copied!

@startuml
[-> A: DoWork

activate A

A -> A: Internal call
activate A

A ->] : << createRequest >>

A<--] : RequestCreated
deactivate A
[<- A: Done
deactivate A
@enduml

También puedes tener la siguiente sintaxis:

🎉 Copied!

@startuml
[-> Bob
[o-> Bob
[o->o Bob
[x-> Bob

[<- Bob
[x<- Bob

Bob ->]
Bob ->o]
Bob o->o]
Bob ->x]

Bob <-]
Bob x<-]
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Flechas cortas para mensajes entrantes y salientes

Puedes tener flechas cortas con el uso de ?.

🎉 Copied!

@startuml
?-> Alice    : ""?->""\n**short** to actor1
[-> Alice    : ""[->""\n**from start** to actor1
[-> Bob      : ""[->""\n**from start** to actor2
?-> Bob      : ""?->""\n**short** to actor2
Alice ->]    : ""->]""\nfrom actor1 **to end**
Alice ->?    : ""->?""\n**short** from actor1
Alice -> Bob : ""->"" \nfrom actor1 to actor2
@enduml

[Ref. QA-310]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Anclas y duración

Con teoz es posible añadir anclas al diagrama y utilizar las anclas para especificar el tiempo de duración.

🎉 Copied!

@startuml
!pragma teoz true

{start} Alice -> Bob : start doing things during duration
Bob -> Max : something
Max -> Bob : something else
{end} Bob -> Alice : finish

{start} <-> {end} : some time

@enduml

Puede utilizar la opción de línea de comandos -P para especificar el pragma:

java -jar plantuml.jar -Pteoz=true

[Ref. issue-582]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Estereotipos y marcas

Es posible añadir estereotipos a participantes usando << y >>.

En el estereotipo, puedes añadir un carácter marcado en un círculo coloreado usando la sintaxis (X,color).

🎉 Copied!

@startuml

participant "Famous Bob" as Bob << Generated >>
participant Alice << (C,#ADD1B2) Testable >>

Bob->Alice: First message

@enduml

Por defecto, guillemet (comillas) son usadas para mostrar el estereotipo. Puedes cambiar este comportamiento usando skinparam guillemet:

🎉 Copied!

@startuml

skinparam guillemet false
participant "Famous Bob" as Bob << Generated >>
participant Alice << (C,#ADD1B2) Testable >>

Bob->Alice: First message

@enduml

🎉 Copied!

@startuml

participant Bob << (C,#ADD1B2) >>
participant Alice << (C,#ADD1B2) >>

Bob->Alice: First message

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Position of the stereotypes

It is possible to define stereotypes position (top or bottom) with the command skinparam stereotypePosition.

Top postion (by default)

🎉 Copied!

@startuml
skinparam stereotypePosition top

participant A<<st1>>
participant B<<st2>>
A --> B : stereo test
@enduml

Bottom postion

🎉 Copied!

@startuml
skinparam stereotypePosition bottom

participant A<<st1>>
participant B<<st2>>
A --> B : stereo test
@enduml

[Ref. QA-18650]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Mayor información en los títulos

Puedes usar sintaxis de Creole en el título.

🎉 Copied!

@startuml

title __Simple__ **communication** example

Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Response

@enduml

Puedes añadir una nueva línea usando \n en la descripción del título.

🎉 Copied!

@startuml

title __Simple__ communication example\non several lines

Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Response

@enduml

Además puedes definir un título en varias líneas usando las palabras reservadas title y end title .

🎉 Copied!

@startuml

title
 <u>Simple</u> communication example
 on <i>several</i> lines and using <font color=red>html</font>
 This is hosted by <img:sourceforge.jpg>
end title

Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Response

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Entorno de participante

Es posible dibujar una caja alrededor de algunos participantes, usando los comandos box y end box .

Puedes añadir un título opcional o un color de fondo opcional, después de la palabra reservada box .

🎉 Copied!

@startuml

box "Internal Service" #LightBlue
participant Bob
participant Alice
end box
participant Other

Bob -> Alice : hello
Alice -> Other : hello

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Removiendo pie de página

Puedes usar las palabras reservadas hide footbox para remover el pie de página del diagrama.

🎉 Copied!

@startuml

hide footbox
title Footer removed

Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Personalización (Skinparam)

Puedes usar el comando skinparam para cambiar los colores y las fuentes de los dibujos

Puedes usar este comando:

También puedes cambiar otros parámetros de renderización, como se ve en los siguientes ejemplos

🎉 Copied!

@startuml
skinparam sequenceArrowThickness 2
skinparam roundcorner 20
skinparam maxmessagesize 60
skinparam sequenceParticipant underline

actor User
participant "First Class" as A
participant "Second Class" as B
participant "Last Class" as C

User -> A: DoWork
activate A

A -> B: Create Request
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: Request Created
deactivate B

A --> User: Done
deactivate A

@enduml

🎉 Copied!

@startuml
skinparam backgroundColor #EEEBDC
skinparam handwritten true

skinparam sequence {
ArrowColor DeepSkyBlue
ActorBorderColor DeepSkyBlue
LifeLineBorderColor blue
LifeLineBackgroundColor #A9DCDF

ParticipantBorderColor DeepSkyBlue
ParticipantBackgroundColor DodgerBlue
ParticipantFontName Impact
ParticipantFontSize 17
ParticipantFontColor #A9DCDF

ActorBackgroundColor aqua
ActorFontColor DeepSkyBlue
ActorFontSize 17
ActorFontName Aapex
}

actor User
participant "First Class" as A
participant "Second Class" as B
participant "Last Class" as C

User -> A: DoWork
activate A

A -> B: Create Request
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: Request Created
deactivate B

A --> User: Done
deactivate A

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Cambiando el relleno

Es posible ajustar algunos parámetros de relleno

🎉 Copied!

@startuml
skinparam ParticipantPadding 20
skinparam BoxPadding 10

box "Foo1"
participant Alice1
participant Alice2
end box
box "Foo2"
participant Bob1
participant Bob2
end box
Alice1 -> Bob1 : hello
Alice1 -> Out : out
@enduml

*[Ref. [QA-5493](https://forum.plantuml.net/5493/provide-skinparam-between-participants-sequence-diagrams)]*

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Appendix: Examples of all arrow type

Normal arrow

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     b : ""->   ""
a ->>    b : ""->>  ""
a -\     b : ""-\   ""
a -\\    b : ""-\\\\""
a -/     b : ""-/   ""
a -//    b : ""-//  ""
a ->x    b : ""->x  ""
a x->    b : ""x->  ""
a o->    b : ""o->  ""
a ->o    b : ""->o  ""
a o->o   b : ""o->o ""
a <->    b : ""<->  ""
a o<->o  b : ""o<->o""
a x<->x  b : ""x<->x""
a ->>o   b : ""->>o ""
a -\o    b : ""-\o  ""
a -\\o   b : ""-\\\\o""
a -/o    b : ""-/o  ""
a -//o   b : ""-//o ""
a x->o   b : ""x->o ""
@enduml

Itself arrow

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     a : ""->   ""
a ->>    a : ""->>  ""
a -\     a : ""-\   ""
a -\\    a : ""-\\\\""
a -/     a : ""-/   ""
a -//    a : ""-//  ""
a ->x    a : ""->x  ""
a x->    a : ""x->  ""
a o->    a : ""o->  ""
a ->o    a : ""->o  ""
a o->o   a : ""o->o ""
a <->    a : ""<->  ""
a o<->o  a : ""o<->o""
a x<->x  a : ""x<->x""
a ->>o   a : ""->>o ""
a -\o    a : ""-\o  ""
a -\\o   a : ""-\\\\o""
a -/o    a : ""-/o  ""
a -//o   a : ""-//o ""
a x->o   a : ""x->o ""
@enduml

Incoming and outgoing messages (with '[', ']')

Incoming messages (with '[')

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
[->      b : ""[->   ""
[->>     b : ""[->>  ""
[-\      b : ""[-\   ""
[-\\     b : ""[-\\\\""
[-/      b : ""[-/   ""
[-//     b : ""[-//  ""
[->x     b : ""[->x  ""
[x->     b : ""[x->  ""
[o->     b : ""[o->  ""
[->o     b : ""[->o  ""
[o->o    b : ""[o->o ""
[<->     b : ""[<->  ""
[o<->o   b : ""[o<->o""
[x<->x   b : ""[x<->x""
[->>o    b : ""[->>o ""
[-\o     b : ""[-\o  ""
[-\\o    b : ""[-\\\\o""
[-/o     b : ""[-/o  ""
[-//o    b : ""[-//o ""
[x->o    b : ""[x->o ""
@enduml

Outgoing messages (with ']')

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->]      : ""->]   ""
a ->>]     : ""->>]  ""
a -\]      : ""-\]   ""
a -\\]     : ""-\\\\]""
a -/]      : ""-/]   ""
a -//]     : ""-//]  ""
a ->x]     : ""->x]  ""
a x->]     : ""x->]  ""
a o->]     : ""o->]  ""
a ->o]     : ""->o]  ""
a o->o]    : ""o->o] ""
a <->]     : ""<->]  ""
a o<->o]   : ""o<->o]""
a x<->x]   : ""x<->x]""
a ->>o]    : ""->>o] ""
a -\o]     : ""-\o]  ""
a -\\o]    : ""-\\\\o]""
a -/o]     : ""-/o]  ""
a -//o]    : ""-//o] ""
a x->o]    : ""x->o] ""
@enduml

Short incoming and outgoing messages (with '?')

Short incoming (with '?')

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     b : //Long long label//
?->      b : ""?->   ""
?->>     b : ""?->>  ""
?-\      b : ""?-\   ""
?-\\     b : ""?-\\\\""
?-/      b : ""?-/   ""
?-//     b : ""?-//  ""
?->x     b : ""?->x  ""
?x->     b : ""?x->  ""
?o->     b : ""?o->  ""
?->o     b : ""?->o  ""
?o->o    b : ""?o->o ""
?<->     b : ""?<->  ""
?o<->o   b : ""?o<->o""
?x<->x   b : ""?x<->x""
?->>o    b : ""?->>o ""
?-\o     b : ""?-\o  ""
?-\\o    b : ""?-\\\\o ""
?-/o     b : ""?-/o  ""
?-//o    b : ""?-//o ""
?x->o    b : ""?x->o ""
@enduml

Short outgoing (with '?')

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     b : //Long long label//
a ->?      : ""->?   ""
a ->>?     : ""->>?  ""
a -\?      : ""-\?   ""
a -\\?     : ""-\\\\?""
a -/?      : ""-/?   ""
a -//?     : ""-//?  ""
a ->x?     : ""->x?  ""
a x->?     : ""x->?  ""
a o->?     : ""o->?  ""
a ->o?     : ""->o?  ""
a o->o?    : ""o->o? ""
a <->?     : ""<->?  ""
a o<->o?   : ""o<->o?""
a x<->x?   : ""x<->x?""
a ->>o?    : ""->>o? ""
a -\o?     : ""-\o?  ""
a -\\o?    : ""-\\\\o?""
a -/o?     : ""-/o?  ""
a -//o?    : ""-//o? ""
a x->o?    : ""x->o? ""
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Specific SkinParameter

By default

🎉 Copied!

@startuml
Bob -> Alice : hello
...
Alice -> Bob : ok
@enduml

Style strictuml

To be conform to strict UML (for arrow style: emits triangle rather than sharp arrowheads), you can use:

🎉 Copied!

@startuml
skinparam style strictuml
Bob -> Alice : hello
...
Alice -> Bob : ok
@enduml

[Ref. QA-1047]

LifelineStrategy

Since v1.2025.5, old skinparam lifelineStrategy solid no longer works. [Ref. QA-9016, QA-2794]

In order to have solid life line in sequence diagrams, you must now use style:

🎉 Copied!

@startuml
<style>
lifeLine {
  LineStyle 0
}
delay {
  LineStyle 1-4
}
</style>
Bob -> Alice : hello
...
Alice -> Bob : ok
@enduml

[Ref. GH-2266 and GH-2662]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Hide unlinked participant

By default, all participants are displayed.

🎉 Copied!

@startuml
participant Alice
participant Bob
participant Carol

Alice -> Bob : hello
@enduml

But you can hide unlinked participant.

🎉 Copied!

@startuml
hide unlinked
participant Alice
participant Bob
participant Carol

Alice -> Bob : hello
@enduml

[Ref. QA-4247]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Color a group message

It is possible to color a group messages:

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request
alt#Gold #LightBlue Successful case
    Bob -> Alice: Authentication Accepted
else #Pink Failure
    Bob -> Alice: Authentication Rejected
end
@enduml

[Ref. QA-4750 and QA-6410]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Mainframe

🎉 Copied!

@startuml
mainframe This is a **mainframe**
Alice->Bob : Hello
@enduml

[Ref. QA-4019 and Issue#148]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Slanted or odd arrows

You can use the (nn) option (before or after arrow) to make the arrows slanted, where nn is the number of shift pixels.

[Available only after v1.2022.6beta+]

🎉 Copied!

@startuml
A ->(10) B: text 10
B ->(10) A: text 10

A ->(10) B: text 10
A (10)<- B: text 10
@enduml

🎉 Copied!

@startuml
A ->(40) B++: Rq
B -->(20) A--: Rs
@enduml

[Ref. QA-14145]

🎉 Copied!

@startuml
!pragma teoz true
A ->(50) C: Starts\nwhen 'B' sends
& B ->(25) C: \nBut B's message\n arrives before A's
@enduml

[Ref. QA-6684]

🎉 Copied!

@startuml
!pragma teoz true

S1 ->(30) S2: msg 1\n
& S2 ->(30) S1: msg 2

note left S1: msg\nS2 to S1
& note right S2: msg\nS1 to S2
@enduml

[Ref. QA-1072]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Parallel messages (with teoz)

You can use the & teoz command to display parallel messages:

🎉 Copied!

@startuml
!pragma teoz true
Alice -> Bob : hello
& Bob -> Charlie : hi
@enduml

(See also Teoz architecture)

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Style for Solid Lifeline

By default

🎉 Copied!

@startuml
Alice -> Bob : hello
...
Alice <- Bob : hello
@enduml

Solid Lifeline using style

🎉 Copied!

@startuml
<style>
lifeLine {
  LineStyle 0
}
delay {
  LineStyle 1-4
}
</style>
Alice -> Bob : hello
...
Alice <- Bob : hello
@enduml

[Ref. GH-2266 and GH-2662]
