对象图

对象图是一种图形表示法，展示对象及其在特定时刻的关系。它提供了系统结构的快照，捕捉了存在的实例及其关联的静态视图。

PlantUML提供了一种使用纯文本创建对象图的简单直观的方法。其用户友好的语法允许快速创建图表，而无需复杂的图形用户界面工具。此外，PlantUML 论坛还为用户提供了一个讨论、分享和寻求帮助的平台，从而培养了一个协作社区。选择 PlantUML，用户既能受益于基于 markdown 的高效图表制作，又能得到活跃社区的支持。

Edit in DokuwikiEdit in AsciidocEdit in Markdown
对象的定义

你用object 关键字定义对象的实例。

🎉 Copied!

@startuml
object firstObject
object "My Second Object" as o2
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
对象之间的关系

对象之间的关系是用以下符号定义的。

类型 符号 目的
扩展 <|-- 类在层次结构中的特化
实现 <|.. 通过类实现接口
构成 *-- 没有整体就没有部分
聚合 o-- 部分可以独立于整体而存在
依赖性 --> 对象使用另一个对象
依赖 ..> 较弱的依赖形式

可以用.. 替换-- ，以获得虚线。

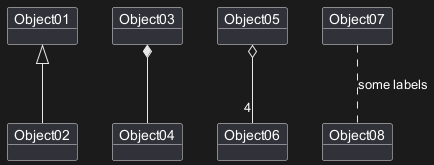

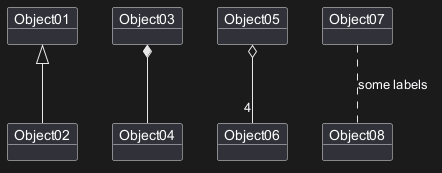

知道了这些规则，就有可能画出下面的图画。

可以在关系上添加一个标签，使用: ，后面是标签的文字。

对于cardinality，你可以在关系的每一侧使用双引号"" ， 。

🎉 Copied!

@startuml
object Object01
object Object02
object Object03
object Object04
object Object05
object Object06
object Object07
object Object08

Object01 <|-- Object02
Object03 *-- Object04
Object05 o-- "4" Object06
Object07 .. Object08 : some labels
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
关联对象

🎉 Copied!

@startuml
object o1
object o2
diamond dia
object o3

o1  --> dia
o2  --> dia
dia --> o3
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
添加属性

用冒号加属性名的形式声明属性。

🎉 Copied!

@startuml

object user

user : name = "Dummy"
user : id = 123

@enduml

也可以用大括号批量声明属性。

🎉 Copied!

@startuml

object user {
  name = "Dummy"
  id = 123
}

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
类图中的通用特性

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Map table or associative array

You can define a map table or associative array, with map keyword and => separator.

🎉 Copied!

@startuml
map CapitalCity {
 UK => London
 USA => Washington
 Germany => Berlin
}
@enduml

🎉 Copied!

@startuml
map "Map **Contry => CapitalCity**" as CC {
 UK => London
 USA => Washington
 Germany => Berlin
}
@enduml

🎉 Copied!

@startuml
map "map: Map<Integer, String>" as users {
 1 => Alice
 2 => Bob
 3 => Charlie
}
@enduml

And add link with object.

🎉 Copied!

@startuml
object London

map CapitalCity {
 UK *-> London
 USA => Washington
 Germany => Berlin
}
@enduml

🎉 Copied!

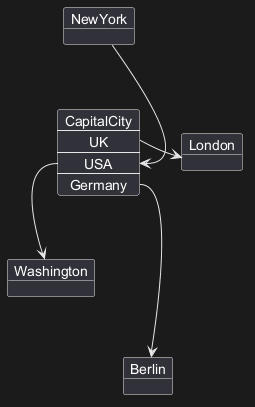

@startuml
object London
object Washington
object Berlin
object NewYork

map CapitalCity {
 UK *-> London
 USA *--> Washington
 Germany *---> Berlin
}

NewYork --> CapitalCity::USA
@enduml

[Ref. #307]

🎉 Copied!

@startuml
package foo {
    object baz
}

package bar {
    map A {
        b *-> foo.baz
        c =>
    }
}

A::c --> foo
@enduml

[Ref. QA-12934]

🎉 Copied!

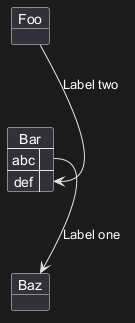

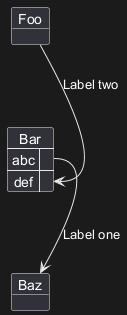

@startuml
object Foo
map Bar {
  abc=>
  def=>
}
object Baz

Bar::abc --> Baz : Label one
Foo --> Bar::def : Label two
@enduml

[Ref. #307]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

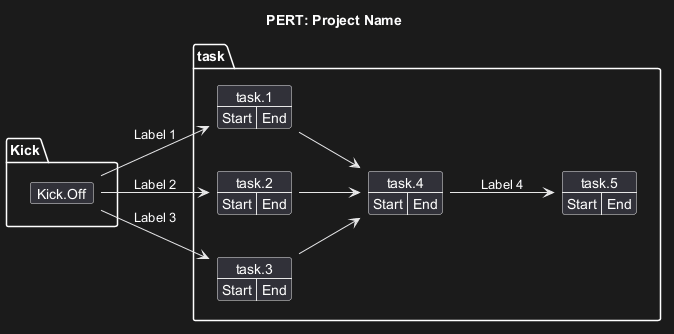

程序（或项目）评估和审查技术（PERT）与地图

你可以使用map table ，以制作程序（或项目）评估和审查技术（PERT）图。

🎉 Copied!

@startuml PERT
left to right direction
' Horizontal lines: -->, <--, <-->
' Vertical lines: ->, <-, <->
title PERT: Project Name

map Kick.Off {
}
map task.1 {
    Start => End
}
map task.2 {
    Start => End
}
map task.3 {
    Start => End
}
map task.4 {
    Start => End
}
map task.5 {
    Start => End
}
Kick.Off --> task.1 : Label 1
Kick.Off --> task.2 : Label 2
Kick.Off --> task.3 : Label 3
task.1 --> task.4
task.2 --> task.4
task.3 --> task.4
task.4 --> task.5 : Label 4
@enduml

[Ref.QA-12337]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
以类或对象的形式展示Json数据

简单的例子

🎉 Copied!

@startuml
class Class
object Object
json JSON {
   "fruit":"Apple",
   "size":"Large",
   "color": ["Red", "Green"]
}
@enduml

[Ref. QA-15481]

对于另一个例子, 可以参考 JSON page.
