構文の一般化

現在、PlantUML では UML 以外の図も生成できるようになっています。その場合、@startumlでは意味が分かりません。そこで、図の開始に@startXYZ、終了に@endXYZをそれぞれ書けるようになりました。ここで、XYZは図の種類によって変わる空白も含む文字列が使用できます。

そのため、プラグインの開発者は、@startuml の代わりに @start を認識できるようにすることが推奨されます。

DITAAでは、通常、@startditaa...@endditaaの形式で記述します。

⚠ On PlantUML, only PNG generation is supported.
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Generalisation (of @start/@end tag)

PlantUML now can generate diagrams other than UML. In such cases the usual @startuml does not make sense anymore. So now we allow diagrams start with @startXYZ and finish with @endXYZ, where XYZ can change with the type of diagram and can be any characters (including spaces).

This means that plugin developers are encouraged to change their code to recognize @start instead of @startuml.

DITAA diagrams are usually formatted as @startditaa...@endditaa.

Edit in DokuwikiEdit in AsciidocEdit in Markdown
PlantUMLでサポートするオプション

@startditaaまたはditaaキーワードに続けて記述できるオプションがあります：

  • -Eまたは--no-separation：境界の隙間を無くします
  • -Sまたは--no-shadows：影を無くします
  • scale=<XYZ>：図を指定した倍率で拡大または縮小します

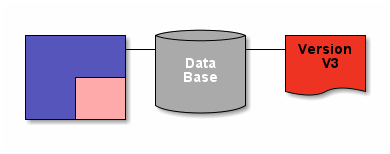

オプション無し

🎉 Copied!

@startditaa
+---------+  /--------\   +-------+
| cBLU    +--+cAAA    +---+Version|
|         |  |  Data  |   |   V3  |
|    +----+  |  Base  |   |cRED{d}|
|    |cPNK|  |     {s}|   +-------+
|    |    |  \---+----/
+----+----+
@endditaa

隙間を無くす

🎉 Copied!

@startditaa -E
+---------+  /--------\   +-------+
| cBLU    +--+cAAA    +---+Version|
|         |  |  Data  |   |   V3  |
|    +----+  |  Base  |   |cRED{d}|
|    |cPNK|  |     {s}|   +-------+
|    |    |  \---+----/
+----+----+
@endditaa

影を無くしてスケールを指定

🎉 Copied!

@startuml
ditaa(--no-shadows, scale=0.7)
+---------+  /--------\   +-------+
| cBLU    +--+cAAA    +---+Version|
|         |  |  Data  |   |   V3  |
|    +----+  |  Base  |   |cRED{d}|
|    |cPNK|  |     {s}|   +-------+
|    |    |  \---+----/
+----+----+
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
タグ

タグ 説明
{c} Choice - 選択、または、決定
{d} Document - ドキュメント
{io} Input/Output - 入出力
{mo} Manual operation - 手作業
{o} Ellipse - 楕円
{s} Storage - データベースやハードディスクなどのストレージ
{tr} Trapezoid - 台形

🎉 Copied!

@startditaa
+------+------+------+------+------+------+------+
| c {c}|d {d} |io{io}|mo{mo}|o{o}  |s{s}  |tr{tr}|
+------+------+------+------+------+------+------+
@endditaa

Edit in DokuwikiEdit in AsciidocEdit in Markdown
その他のドキュメント

Ditaaの完全なドキュメントは、こちらで参照できます：
