ER図

インフォメーションエンジニアリングの表記法をベースにしています。

すでに存在しているClass Diagramの拡張になります。

拡張内容:

• インフォメーションエンジニアリング用の関係線の追加
• entity を、クラス図の classと読み替え
• 必須属性を表すものとして、* の表示修飾子を追加

また、クラス図と同じ文法です。クラス図の機能は全て使うことができます。

See also Chen [Entity Relationship Diagrams](er-diagram).

*[Ref. [GH-31](https://github.com/plantuml/plantuml/pull/31)]*

WARNING

 This translation need to be updated.

WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

インフォメーションエンジニアリングの関係線

Type	記号
0か1	|o--
1のみ	||--
0以上	}o--
1以上	}|--

例:

🎉 Copied!

@startuml Entity01 }|..|| Entity02 Entity03 }o..o| Entity04 Entity05 ||--o{ Entity06 Entity07 |o--|| Entity08 @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

エンティティ

🎉 Copied!

@startuml entity Entity01 { * identifying_attribute -- * mandatory_attribute optional_attribute } @enduml

もう一度いいますが、普通のクラス図の文法です。 (classの代わりにentityを使うのはさておいて)。クラス図でできることは、ER図でもできます。

* 表示修飾子は必須属性を表します。 空白を1文字後ろに入れることで、強調と解釈されることを防ぐと良いでしょう:

🎉 Copied!

@startuml entity Entity01 { optional attribute **optional bold attribute** * **mandatory bold attribute** } @enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

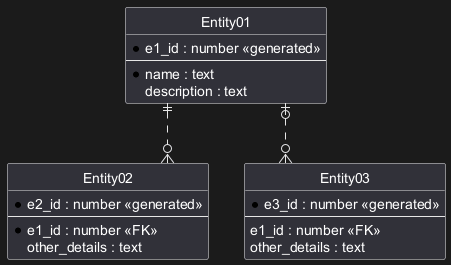

完全な例

🎉 Copied!

@startuml ' hide the spot hide circle ' avoid problems with angled crows feet skinparam linetype ortho entity "Entity01" as e01 { *e1_id : number <<generated>> -- *name : text description : text } entity "Entity02" as e02 { *e2_id : number <<generated>> -- *e1_id : number <<FK>> other_details : text } entity "Entity03" as e03 { *e3_id : number <<generated>> -- e1_id : number <<FK>> other_details : text } e01 ||..o{ e02 e01 |o..o{ e03 @enduml

現状では、エンティティに角度付きで関係線を引こうとすると、見た目がよく有りません。(訳者注:45度でつながってしまいます)

linetype ortho skinparamを使うことで回避できます。

WARNING

 This translation need to be updated.

WARNING
