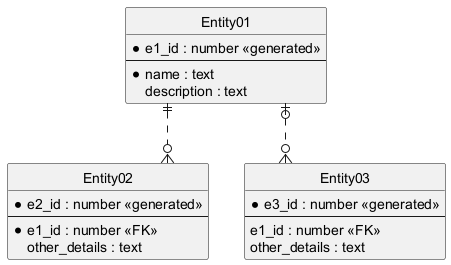

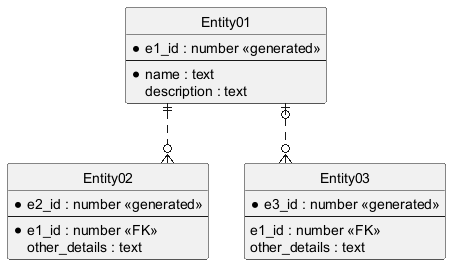

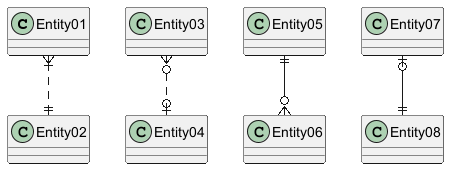

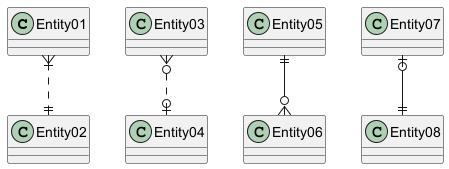

Edit in DokuwikiEdit in AsciidocEdit in Markdown ER図 インフォメーションエンジニアリングの表記法をベースにしています。 すでに存在しているClass Diagramの拡張になります。 拡張内容: インフォメーションエンジニアリング用の関係線の追加 entity を、クラス図の classと読み替え 必須属性を表すものとして、* の表示修飾子を追加 また、クラス図と同じ文法です。クラス図の機能は全て使うことができます。 Edit in DokuwikiEdit in AsciidocEdit in Markdown インフォメーションエンジニアリングの関係線 Type 記号 0か1 |o-- 1のみ ||-- 0以上 }o-- 1以上 }|-- 例: 🎉 Copied! @startuml Entity01 }|..|| Entity02 Entity03 }o..o| Entity04 Entity05 ||--o{ Entity06 Entity07 |o--|| Entity08 @enduml Edit in DokuwikiEdit in AsciidocEdit in Markdown エンティティ 🎉 Copied! @startuml entity Entity01 { * identifying_attribute -- * mandatory_attribute optional_attribute } @enduml もう一度いいますが、普通のクラス図の文法です。 (classの代わりにentityを使うのはさておいて)。クラス図でできることは、ER図でもできます。 * 表示修飾子は必須属性を表します。 空白を1文字後ろに入れることで、強調と解釈されることを防ぐと良いでしょう: 🎉 Copied! @startuml entity Entity01 { optional attribute **optional bold attribute** * **mandatory bold attribute** } @enduml Edit in DokuwikiEdit in AsciidocEdit in Markdown 完全な例 🎉 Copied! @startuml ' hide the spot hide circle ' avoid problems with angled crows feet skinparam linetype ortho entity "Entity01" as e01 { *e1_id : number <<generated>> -- *name : text description : text } entity "Entity02" as e02 { *e2_id : number <<generated>> -- *e1_id : number <<FK>> other_details : text } entity "Entity03" as e03 { *e3_id : number <<generated>> -- e1_id : number <<FK>> other_details : text } e01 ||..o{ e02 e01 |o..o{ e03 @enduml 現状では、エンティティに角度付きで関係線を引こうとすると、見た目がよく有りません。(訳者注:45度でつながってしまいます) linetype ortho skinparamを使うことで回避できます。 WARNING  This translation need to be updated.  WARNING

インフォメーションエンジニアリングの関係線 エンティティ 完全な例
