クラス図

クラス図は、プログラミング言語で伝統的に採用されている構文を真似て設計されています。

この設計手法は簡潔であるだけでなく、簡潔かつ表現力豊かな表現を作成することができます。さらに、シーケンス図と同じ構文によってクラス間の関係を表現することができ、クラスの相互作用を流動的かつ洞察的に描写するための道を開きます。

構造的な表現や関係的な表現だけでなく、クラス図の構文では、注釈の挿入や色の適用などのさらなる拡張がサポートされており、ユーザーは情報量が多く視覚的に魅力的な図を作成することができます。

図の作成体験を向上させるPlantUML の一般的なコマンドについて、さらに詳しく知ることができます。

Edit in DokuwikiEdit in AsciidocEdit in Markdown
宣言する要素

🎉 Copied!

@startuml
abstract        abstract
abstract class  "abstract class"
annotation      annotation
circle          circle
()              circle_short_form
class           class
class           class_stereo  <<stereotype>>
diamond         diamond
<>              diamond_short_form
entity          entity
enum            enum
exception       exception
interface       interface
metaclass       metaclass
protocol        protocol
stereotype      stereotype
struct          struct
@enduml

[protocol,struct の場合 :GH-1028、exception の場合 :QA-16258] を参照。

*[Ref. for ``protocol`` and ``struct``: [GH-1028](https:github.com/plantuml/plantuml/pull/1028), for ``exception``: [QA-16258](https:forum.plantuml.net/16258/adding-exception-keyword-for-class-diagram), for ``record ``and ``dataclass`` : [GH-2232](https://github.com/plantuml/plantuml/pull/2232)]*
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
クラス間の関係

クラス間の関係は次の記号を使用して定義されています :

タイプ 記号 目的
拡張 <|-- 階層内のクラスの特殊化
実装 <|.. クラスによるインターフェースの実現
構成 *-- 全体なくして部分は存在しない
集約 o-- 部分は全体から独立して存在できる
依存性 --> オブジェクトが別のオブジェクトを使用する
従属性 ..> より弱い形の依存関係

-- を .. に置き換えると点線にできます。

これらのルールを知ることで、以下の図面を描くことができます:

🎉 Copied!

@startuml
Class01 <|-- Class02
Class03 *-- Class04
Class05 o-- Class06
Class07 .. Class08
Class09 -- Class10
@enduml

🎉 Copied!

@startuml
Class11 <|.. Class12
Class13 --> Class14
Class15 ..> Class16
Class17 ..|> Class18
Class19 <--* Class20
@enduml

🎉 Copied!

@startuml
Class21 #-- Class22
Class23 x-- Class24
Class25 }-- Class26
Class27 +-- Class28
Class29 ^-- Class30
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
関係のラベル

:にテキストを続けることによって、関係へラベルを追加することが可能です。

多重度を示す為に関係のそれぞれの側にダブルクォーテーション""を使うことができます。

🎉 Copied!

@startuml

Class01 "1" *-- "many" Class02 : contains

Class03 o-- Class04 : aggregation

Class05 --> "1" Class06

@enduml

ラベルの最初または最後に< か > を使って、他のオブジェクトへの関係を示す矢印を追加できます。

🎉 Copied!

@startuml
class Car

Driver - Car : drives >
Car *- Wheel : have 4 >
Car -- Person : < owns

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
要素名と関係のラベルでの非文字の使用

クラス（または列挙型など）の表示に文字以外を使用したい場合は、次のいずれかの方法ですることができます：
  • クラス定義でキーワード as を使用して別名を付ける
  • クラス名の前後に引用符 "" を入れる

🎉 Copied!

@startuml
class "This is my class" as class1
class class2 as "It works this way too"

class2 *-- "foo/dummy" : use
@enduml

要素に別名を付けた場合は、ファイルのその他の場所では別名を使って要素を参照する必要があります。

$で始まる名前

名前が$で始まる場合、後で要素を非表示にしたり削除したりできません。なぜならhideとremoveのコマンドは$で始まる文字列をコンポーネントの名前ではなくタグ($tag)として扱うからです。そのような要素を削除するには、別名を付けるかタグを付ける必要があります。

🎉 Copied!

@startuml
class $C1
class $C2 $C2
class "$C2" as dollarC2
remove $C1
remove $C2
remove dollarC2
@enduml

また、$で始まる名前は有効ですが、そのような要素に別名を付けるには、クォーテーション""で囲む必要があることにも注意してください。

Edit in DokuwikiEdit in AsciidocEdit in Markdown
メソッドの追加

:に続けてフィールド名やメソッド名を記述すると、フィールドやメソッドを宣言できます。

システムは括弧をチェックしてメソッドとフィールドのどちらなのかを選択します。

🎉 Copied!

@startuml
Object <|-- ArrayList

Object : equals()
ArrayList : Object[] elementData
ArrayList : size()

@enduml

波括弧 {} を使って、フィールドやメソッドをくくることもできます。

構文はタイプや名前の順番について非常に柔軟であることに注意してください。

🎉 Copied!

@startuml
class Dummy {
  String data
  void methods()
}

class Flight {
   flightNumber : Integer
   departureTime : Date
}
@enduml

{field} や {method} 修飾子を用いれば、構文によりフィールドやメソッドだと通常は解釈されるものを強制的に変更することができます。

🎉 Copied!

@startuml
class Dummy {
  {field} A field (despite parentheses)
  {method} Some method
}

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
可視性の定義

メソッドやフィールドを定義するときに対応する項目の可視性を定義する記号を使用することができます。

文字 フィールドのアイコン メソッドのアイコン 可視性
- private
# protected
~ package private
+ public

🎉 Copied!

@startuml

class Dummy {
 -field1
 #field2
 ~method1()
 +method2()
}

@enduml

コマンド skinparam classAttributeIconSize 0 を使用してこの機能を切ることができます。

🎉 Copied!

@startuml
skinparam classAttributeIconSize 0
class Dummy {
 -field1
 #field2
 ~method1()
 +method2()
}

@enduml

[Ref. QA-4755]
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Abstract と Static

静的または抽象的なメソッドまたはフィールドは {static} または {abstract} 修飾子を使用することで定義することができます。

これらの修飾子は行の始めまたは終りに使用することができます。 {static} の代わりに {classifier} もまた使用できます。

🎉 Copied!

@startuml
class Dummy {
  {static} String id
  {abstract} void methods()
}
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
高等なクラス本体

デフォルトでは,メソッドやフィールドは PlantUML によって自動再編成されます。メソッドやフィールドに独自の順序付けを定義するためのセパレータを使用できます。以下のセパレータが使用できます： -- .. == __

セパレータ内でタイトルを使用することもできます：

🎉 Copied!

@startuml
class Foo1 {
  You can use
  several lines
  ..
  as you want
  and group
  ==
  things together.
  __
  You can have as many groups
  as you want
  --
  End of class
}

class User {
  .. Simple Getter ..
  + getName()
  + getAddress()
  .. Some setter ..
  + setName()
  __ private data __
  int age
  -- encrypted --
  String password
}

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
注釈とステレオタイプ

ステレオタイプは、キーワード class に << と >> で定義されます。

注釈の定義には、キーワード note left of, <code>note right of</code>, note top of, note bottom of も使用できます。

クラス定義の最後には note left, note right, note top, note bottom も使用できます。

注釈は、キーワード note とで単独に定義することができ、記号 .. を使用して他のオブジェクトとリンクすることもできます。

🎉 Copied!

@startuml
class Object << general >>
Object <|--- ArrayList

note top of Object : In java, every class\nextends this one.

note "This is a floating note" as N1
note "This note is connected\nto several objects." as N2
Object .. N2
N2 .. ArrayList

class Foo
note left: On last defined class

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
注釈の詳細

次のようないくつかの HTML タグを使用することも可能です(Creole表現を参照)：

  • <b>
  • <u>
  • <i>
  • <s>, <del>, <strike>
  • <font color="#AAAAAA"> or <font color="colorName">
  • <color:#AAAAAA> or <color:colorName>
  • <size:nn> to change font size
  • <img src="file"> or <img:file>: the file must be accessible by the filesystem

また、複数行にまたがる注釈も可能です。

クラス定義の最後には note left, note right, note top, note bottom も使用できます。

🎉 Copied!

@startuml

class Foo
note left: On last defined class

note top of Foo
  In java, <size:18>every</size> <u>class</u>
  <b>extends</b>
  <i>this</i> one.
end note

note as N1
  This note is <u>also</u>
  <b><color:royalBlue>on several</color>
  <s>words</s> lines
  And this is hosted by <img:sourceforge.jpg>
end note

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
フィールド(フィールド、属性、メンバー)またはメソッドへの注釈

フィールド(フィールド、属性、メンバー)またはメソッドに注釈を追加することができます。

⚠ 制限事項

  • top、bottomを指定することはできません(leftとrightのみ実装されています)
  • 名前空間の区切り文字列(namespaceSeparator)を::に設定した場合、この機能は使えません。

フィールドまたはメンバーへの注釈

🎉 Copied!

@startuml
class A {
{static} int counter
+void {abstract} start(int timeout)
}
note right of A::counter
  This member is annotated
end note
note right of A::start
  This method is now explained in a UML note
end note
@enduml

同名のメソッドへの注釈

🎉 Copied!

@startuml
class A {
{static} int counter
+void {abstract} start(int timeoutms)
+void {abstract} start(Duration timeout)
}
note left of A::counter
  This member is annotated
end note
note right of A::"start(int timeoutms)"
  This method with int
end note
note right of A::"start(Duration timeout)"
  This method with Duration
end note
@enduml

[Ref. QA-3474 and QA-5835]

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
リンクへの注釈

リンク定義の直後に note on link を使用して、リンクに注釈を加えることが可能です。

もし注釈の相対位置を変えたい場合には、ラベル note left on link, note right on link, note top on link, note bottom on link も使用できます。

🎉 Copied!

@startuml

class Dummy
Dummy --> Foo : A link
note on link #red: note that is red

Dummy --> Foo2 : Another link
note right on link #blue
this is my note on right link
and in blue
end note

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

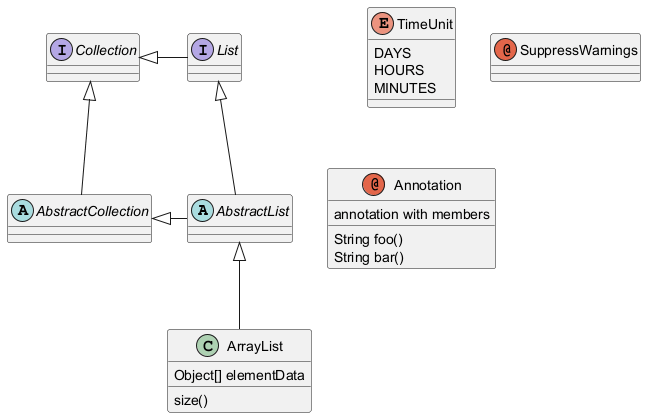

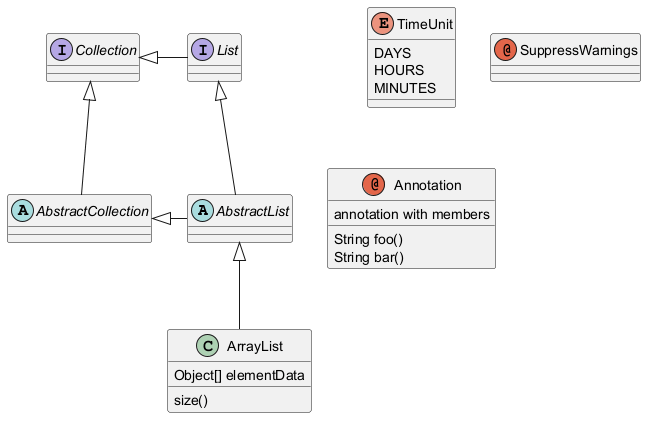

抽象クラスとインタフェース

抽象クラスは、キーワード abstract または abstract class を使用して宣言できます。

そのクラスは イタリック体 で印字されます。

キーワード interface, annotation と enum も使用できます。

🎉 Copied!

@startuml

abstract class AbstractList
abstract AbstractCollection
interface List
interface Collection

List <|-- AbstractList
Collection <|-- AbstractCollection

Collection <|- List
AbstractCollection <|- AbstractList
AbstractList <|-- ArrayList

class ArrayList {
  Object[] elementData
  size()
}

enum TimeUnit {
  DAYS
  HOURS
  MINUTES
}

annotation SuppressWarnings

annotation Annotation {
  annotation with members
  String foo()
  String bar()
}

@enduml

[Ref. 'Annotation with members' Issue#458]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
属性、メソッド等の非表示

コマンド hide/show を使用して、クラスの表示をパラメータ化できます。

基本のコマンドは hide empty members です。このコマンドは属性やメソッドが空の場合に非表示にします。

empty members の代わりに使用することができます：
  • empty fields または empty attributes は空のフィールドに、
  • empty methods は空のメソッドに、
  • fields または attributes は、それらが記述されていても非表示になります、
  • methods はメソッドが記述されていても非表示になります、
  • members はフィールドとメソッドが記述されていても非表示になります、
  • circle はクラス名の前の丸で囲んだ文字に、
  • stereotype はステレオタイプに。

キーワード hide または show のすぐ後ろに提供することもできます：
  • class は全てのクラスに、
  • interface は全てのインタフェースに、
  • enum は全ての列挙型に、
  • <<foo1>> は foo1 でステレオタイプ化されたクラスに、
  • 既存のクラス名。

コマンド show/hide をルールや例外の定義にそれぞれ使用することができます。

🎉 Copied!

@startuml

class Dummy1 {
  +myMethods()
}

class Dummy2 {
  +hiddenMethod()
}

class Dummy3 <<Serializable>> {
String name
}

hide members
hide <<Serializable>> circle
show Dummy1 methods
show <<Serializable>> fields

@enduml

*[Ref. [QA-2913](https://forum.plantuml.net/2913/hiding-based-on-visibilty?show=2916#a2916)]*
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
非表示クラス

コマンド show/hide でクラスを非表示にすることができます。

これは大規模なインクルードファイルを定義する場合で、ファイルのインクルードの後でいくつかのクラスを非表示にしたい場合に有用である可能性が有ります。

🎉 Copied!

@startuml

class Foo1
class Foo2

Foo2 *-- Foo1

hide Foo2

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
クラスの削除

コマンド remove でクラスを削除することができます。

これは大規模なインクルードファイルを定義する場合で、ファイルのインクルードの後でいくつかのクラスを削除したい場合に有用である可能性が有ります。

🎉 Copied!

@startuml

class Foo1
class Foo2

Foo2 *-- Foo1

remove Foo2

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
タグ付き要素またはワイルドカードの非表示、削除、復元

$ を使用して要素にタグ($tags)を付けると、個別またはタグ単位でコンポーネントを削除、非表示、復元できます。

デフォルトでは、すべてのコンポーネントが表示されます：

🎉 Copied!

@startuml
class C1 $tag13
enum E1
interface I1 $tag13
C1 -- I1
@enduml

しかし、次のことができます：
  • hide $tag13 でコンポーネントを非表示：

🎉 Copied!

@startuml
class C1 $tag13
enum E1
interface I1 $tag13
C1 -- I1

hide $tag13
@enduml

  • remove $tag13 でコンポーネントを削除：

🎉 Copied!

@startuml
class C1 $tag13
enum E1
interface I1 $tag13
C1 -- I1

remove $tag13
@enduml

  • remove $tag13とrestore $tag1 でコンポーネントを復元：

🎉 Copied!

@startuml
class C1 $tag13 $tag1
enum E1
interface I1 $tag13
C1 -- I1

remove $tag13
restore $tag1
@enduml

  • remove *とrestore $tag1 でコンポーネントを復元：

🎉 Copied!

@startuml
class C1 $tag13 $tag1
enum E1
interface I1 $tag13
C1 -- I1

remove *
restore $tag1
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
孤立したクラスを非表示または削除する

デフォルトでは、すべてのクラスが表示されます：

🎉 Copied!

@startuml
class C1
class C2
class C3
C1 -- C2
@enduml

  • しかし、hide @unlinkedで、孤立したクラスを非表示にすることができます：

🎉 Copied!

@startuml
class C1
class C2
class C3
C1 -- C2

hide @unlinked
@enduml

  • もしくは、remove @unlinkedで、孤立したクラスを削除できます：

🎉 Copied!

@startuml
class C1
class C2
class C3
C1 -- C2

remove @unlinked
@enduml

[Adapted from QA-11052]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
ジェネリクスの使用

括弧 < と > を使用してジェネリクスの使用をクラスに定義できます。

🎉 Copied!

@startuml

class Foo<? extends Element> {
  int size()
}
Foo *- Element

@enduml

この描画はskinparam genericDisplay oldコマンドにより非表示にすることができます。

Edit in DokuwikiEdit in AsciidocEdit in Markdown
特殊な目印

通常、目印文字 (C,I,E,A) は、クラス、インターフェイス、列挙型と抽象クラスのために使用されます。

しかし、つぎの例のように単一の文字と色を追加し、ステレオタイプを定義するクラスに独自の目印を作成することができます：

🎉 Copied!

@startuml

class System << (S,#FF7700) Singleton >>
class Date << (D,orchid) >>
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

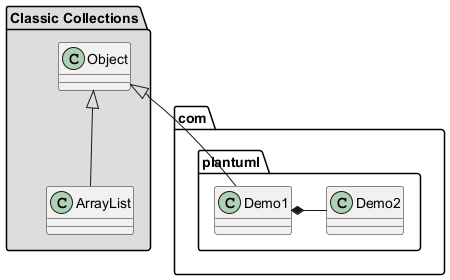

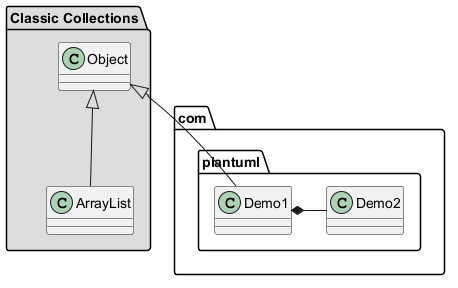

パッケージ

キーワード package を使用してパッケージを定義でき、必要に応じてパッケージの背景色（HTML カラーコードまたは名前）を宣言します。

パッケージ定義は入れ子にできることに注意してください。

🎉 Copied!

@startuml

package "Classic Collections" #DDDDDD {
  Object <|-- ArrayList
}

package com.plantuml {
  Object <|-- Demo1
  Demo1 *- Demo2
}

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
パッケージスタイル

パッケージに利用可能なさまざまなスタイルがあります。

コマンド skinparam packageStyle を使用してデフォルトのスタイルを設定する、またはパッケージのステレオタイプを使用する、のどちらかで指定することができます。 or by using a stereotype on the package:

🎉 Copied!

@startuml
scale 750 width
package foo1 <<Node>> {
  class Class1
}

package foo2 <<Rectangle>> {
  class Class2
}

package foo3 <<Folder>> {
  class Class3
}

package foo4 <<Frame>> {
  class Class4
}

package foo5 <<Cloud>> {
  class Class5
}

package foo6 <<Database>> {
  class Class6
}

@enduml

次の例のように、パッケージ間のリンクを定義することもできます：

🎉 Copied!

@startuml

skinparam packageStyle rectangle

package foo1.foo2 {
}

package foo1.foo2.foo3 {
  class Object
}

foo1.foo2 +-- foo1.foo2.foo3

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
名前空間

バージョン1.2023.2（ベータ版としてオンライン中）から、PlantUMLは名前空間とパッケージの扱いを変えます。

名前空間とパッケージの違いはもうありません：両方のキーワードは今や同義語です。

Edit in DokuwikiEdit in AsciidocEdit in Markdown
自動的にパッケージを作成する

コマンド set separator ??? を使用して、（ドット以外の）別の区切り文字を定義できます。

🎉 Copied!

@startuml

set separator ::
class X1::X2::foo {
  some info
}

@enduml

コマンド set separator none を使用して、自動的に名前空間を作成する機能を無効にできます。

🎉 Copied!

@startuml

set separator none
class X1.X2.foo {
  some info
}

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
ロリポップ（棒付きキャンディー）インタフェース

次の構文を使用して、クラスにロリポップインタフェースを定義することもできます：
  • bar ()- foo
  • bar ()-- foo
  • foo -() bar

🎉 Copied!

@startuml
class foo
bar ()- foo
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
矢印の向きを変える

デフォルトではクラス間のリンクは 2 つのダッシュ -- を持っており、垂直に配向されています。 次のように単一のダッシュ（またはドット）を置くことによって水平方向にリンクを使用することが可能です。

🎉 Copied!

@startuml
Room o- Student
Room *-- Chair
@enduml

リンクをひっくり返すことにより向きを変えることができます:

🎉 Copied!

@startuml
Student -o Room
Chair --* Room
@enduml

キーワード left, right, up, down を矢印の内側に置くことにより、矢印の方向を変えることも可能です：

🎉 Copied!

@startuml
foo -left-> dummyLeft
foo -right-> dummyRight
foo -up-> dummyUp
foo -down-> dummyDown
@enduml

方向の最初の文字を使用して矢印を短縮することができます（例えば、-d- を -down- の代わりに、または、最初の 2 文字 （-do-）。

この機能を悪用してはならないことに注意してください。Graphviz は微調整のいらない良い結果を通常は与えてくれます。

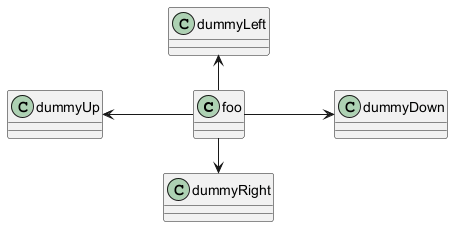

left to right directionパラメータを使用した場合は次のようになります。

🎉 Copied!

@startuml
left to right direction
foo -left-> dummyLeft
foo -right-> dummyRight
foo -up-> dummyUp
foo -down-> dummyDown
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
関連クラス

この例のように、2 つのクラスの関係を定義した後で 関連クラス を定義することができます。

🎉 Copied!

@startuml
class Student {
  Name
}
Student "0..*" - "1..*" Course
(Student, Course) .. Enrollment

class Enrollment {
  drop()
  cancel()
}
@enduml

別の方向にそれを定義することができます：

🎉 Copied!

@startuml
class Student {
  Name
}
Student "0..*" -- "1..*" Course
(Student, Course) . Enrollment

class Enrollment {
  drop()
  cancel()
}
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
同一クラスに複数の関連

🎉 Copied!

@startuml
class Station {
    +name: string
}

class StationCrossing {
    +cost: TimeInterval
}

<> diamond

StationCrossing . diamond
diamond - "from 0..*" Station
diamond - "to 0..* " Station
@enduml

[Ref. Incubation: Associations]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
化粧をする

ダイアグラムの色やフォントを変更するには skinparam コマンドを使用します。

このコマンドは以下の場面で使用できます。

🎉 Copied!

@startuml

skinparam class {
BackgroundColor PaleGreen
ArrowColor SeaGreen
BorderColor SpringGreen
}
skinparam stereotypeCBackgroundColor YellowGreen

Class01 "1" *-- "many" Class02 : contains

Class03 o-- Class04 : aggregation

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
ステレオタイプの化粧

ステレオタイプクラスに特定の色やフォントを定義することができます。

🎉 Copied!

@startuml

skinparam class {
BackgroundColor PaleGreen
ArrowColor SeaGreen
BorderColor SpringGreen
BackgroundColor<<Foo>> Wheat
BorderColor<<Foo>> Tomato
}
skinparam stereotypeCBackgroundColor YellowGreen
skinparam stereotypeCBackgroundColor<< Foo >> DimGray

Class01 <<Foo>>
Class03 <<Foo>>
Class01 "1" *-- "many" Class02 : contains

Class03 o-- Class04 : aggregation

@enduml

Any of the spaces shown as `_` below will cause all skinparams to be ignored, see [discord discussion](https://discord.com/channels/1083727021328306236/1289954399321329755/1289967399302467614) and [issue #1932](https://github.com/plantuml/plantuml/issues/1932):
  • `BackgroundColor_<<Foo>> Wheat`
  • `skinparam stereotypeCBackgroundColor_<<Foo>> DimGray`
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
色のグラデーション

# 表記を使用して、クラスや注釈に個別の色を宣言することが可能です。

標準的な色の名前または RGB コードのいずれかを様々な記法で使用することができます。色を参照してください。

次の構文で背景に色のグラデーションを設定することもできます。 2つの色の名前を次のいずれかで区切って記述してください：
  • |
  • /
  • \
  • -
グラデーションの方向に応じて記号を使い分けてください。

例：

🎉 Copied!

@startuml

skinparam backgroundcolor AntiqueWhite/Gold
skinparam classBackgroundColor Wheat|CornflowerBlue

class Foo #red-green
note left of Foo #blue\9932CC
  this is my
  note on this class
end note

package example #GreenYellow/LightGoldenRodYellow {
  class Dummy
}

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
レイアウトの手助け

ときには、デフォルトのレイアウトでは完璧とは言えないことがあります…

togetherキーワードを使って複数のクラスをグループにまとめることができます: レイアウトエンジンは、それらのクラスを（あたかも同じパッケージにあるかのように）グループにまとめようとします。

hiddenリンクを使ってレイアウトを強制することも可能です。

🎉 Copied!

@startuml

class Bar1
class Bar2
together {
  class Together1
  class Together2
  class Together3
}
Together1 - Together2
Together2 - Together3
Together2 -[hidden]--> Bar1
Bar1 -[hidden]> Bar2


@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
大きなファイルの分割

時には、ある非常に大きな画像ファイルを受け取ることがあるでしょう。

生成された画像を複数のファイルに分割するコマンド page (hpages)x(vpages) を使用することができます：

hpages は横方向のページ数を示すコマンドであり、 そして vpages は縦方向のページ数を示すコマンドです。

特定のスキンパラメータ設定を使用して、分割されたページに罫線を配置することもできます（例を参照）。

🎉 Copied!

@startuml
' Split into 4 pages
page 2x2
skinparam pageMargin 10
skinparam pageExternalColor gray
skinparam pageBorderColor black

class BaseClass

namespace net.dummy #DDDDDD {
    .BaseClass <|-- Person
    Meeting o-- Person

    .BaseClass <|- Meeting

}

namespace net.foo {
  net.dummy.Person  <|- Person
  .BaseClass <|-- Person

  net.dummy.Meeting o-- Person
}

BaseClass <|-- net.unused.Person
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
継承(extends)と実装(implements)

extendsキーワードとimplementsキーワードを使用することができます。

🎉 Copied!

@startuml
class ArrayList implements List
class ArrayList extends AbstractList
@enduml

[Ref. QA-2239]
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
角括弧を使用した関係（リンク、矢印）のスタイル

線のスタイル

関係（リンク、矢印）にbold、dashed、dotted、hidden、plainのスタイルを指定することができます。

  • ラベル無し

🎉 Copied!

@startuml
title Bracketed line style without label
class foo
class bar
bar1 : [bold]
bar2 : [dashed]
bar3 : [dotted]
bar4 : [hidden]
bar5 : [plain]

foo --> bar
foo -[bold]-> bar1
foo -[dashed]-> bar2
foo -[dotted]-> bar3
foo -[hidden]-> bar4
foo -[plain]-> bar5
@enduml

  • ラベル有り

🎉 Copied!

@startuml
title Bracketed line style with label
class foo
class bar
bar1 : [bold]
bar2 : [dashed]
bar3 : [dotted]
bar4 : [hidden]
bar5 : [plain]

foo --> bar          : ∅
foo -[bold]-> bar1   : [bold]
foo -[dashed]-> bar2 : [dashed]
foo -[dotted]-> bar3 : [dotted]
foo -[hidden]-> bar4 : [hidden]
foo -[plain]-> bar5  : [plain]

@enduml

[Adapted from QA-4181]

線の色

🎉 Copied!

@startuml
title Bracketed line color
class foo
class bar
bar1 : [#red]
bar2 : [#green]
bar3 : [#blue]

foo --> bar
foo -[#red]-> bar1     : [#red]
foo -[#green]-> bar2   : [#green]
foo -[#blue]-> bar3    : [#blue]
'foo -[#blue;#yellow;#green]-> bar4
@enduml

線の太さ

🎉 Copied!

@startuml
title Bracketed line thickness
class foo
class bar
bar1 : [thickness=1]
bar2 : [thickness=2]
bar3 : [thickness=4]
bar4 : [thickness=8]
bar5 : [thickness=16]

foo --> bar                 : ∅
foo -[thickness=1]-> bar1   : [1]
foo -[thickness=2]-> bar2   : [2]
foo -[thickness=4]-> bar3   : [4]
foo -[thickness=8]-> bar4   : [8]
foo -[thickness=16]-> bar5  : [16]

@enduml

[Ref. QA-4949]

混合

🎉 Copied!

@startuml
title Bracketed line style mix
class foo
class bar
bar1 : [#red,thickness=1]
bar2 : [#red,dashed,thickness=2]
bar3 : [#green,dashed,thickness=4]
bar4 : [#blue,dotted,thickness=8]
bar5 : [#blue,plain,thickness=16]

foo --> bar                             : ∅
foo -[#red,thickness=1]-> bar1          : [#red,1]
foo -[#red,dashed,thickness=2]-> bar2   : [#red,dashed,2]
foo -[#green,dashed,thickness=4]-> bar3 : [#green,dashed,4]
foo -[#blue,dotted,thickness=8]-> bar4  : [blue,dotted,8]
foo -[#blue,plain,thickness=16]-> bar5  : [blue,plain,16]
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
関係(リンク、矢印)の色とスタイルを変更する（インラインスタイル）

個別の関係ごとに色とスタイルを変更するには、次の記法を使用します：

  • #color;line.[bold|dashed|dotted];text:color

🎉 Copied!

@startuml
class foo
foo --> bar : normal
foo --> bar1 #line:red;line.bold;text:red  : red bold
foo --> bar2 #green;line.dashed;text:green : green dashed
foo --> bar3 #blue;line.dotted;text:blue   : blue dotted
@enduml

[See similar feature on deployment]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
クラスの色とスタイルを変更する（インラインスタイル）

個別のクラスごとに色とスタイルを変更するには、次の記法を使用します：

  • #color ##[style]color

最初に背景色(#color)、次に線の色(##[style]color)を指定します。

🎉 Copied!

@startuml
abstract   abstract
annotation annotation #pink ##[bold]red
class      class      #palegreen ##[dashed]green
interface  interface  #aliceblue ##[dotted]blue
@enduml

[Ref. QA-1487]

  • #[color|back:color];header:color;line:color;line.[bold|dashed|dotted];text:color

🎉 Copied!

@startuml
abstract   abstract
annotation annotation #pink;line:red;line.bold;text:red
class      class      #palegreen;line:green;line.dashed;text:green
interface  interface  #aliceblue;line:blue;line.dotted;text:blue
@enduml

例:

🎉 Copied!

@startuml
class bar #line:green;back:lightblue
class bar2 #lightblue;line:green

class Foo1 #back:red;line:00FFFF
class FooDashed #line.dashed:blue
class FooDotted #line.dotted:blue
class FooBold #line.bold
class Demo1 #back:lightgreen|yellow;header:blue/red
@enduml

[Ref. QA-3770]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
クラスメンバ間の矢印

🎉 Copied!

@startuml
class Foo {
+ field1
+ field2
}

class Bar {
+ field3
+ field4
}

Foo::field1 --> Bar::field3 : foo
Foo::field2 --> Bar::field4 : bar
@enduml

[Ref. QA-3636]

🎉 Copied!

@startuml
left to right direction

class User {
  id : INTEGER
  ..
  other_id : INTEGER
}

class Email {
  id : INTEGER
  ..
  user_id : INTEGER
  address : INTEGER
}

User::id *-- Email::user_id
@enduml

[Ref. QA-5261]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
継承の矢印のグループ化

skinparam groupInheritanceを使用すると、複数の矢印の矢じりを統合することができます。また、閾値をパラメータとして指定できます。

groupInheritance 1 (グループ化しない)

🎉 Copied!

@startuml
skinparam groupInheritance 1

A1 <|-- B1

A2 <|-- B2
A2 <|-- C2

A3 <|-- B3
A3 <|-- C3
A3 <|-- D3

A4 <|-- B4
A4 <|-- C4
A4 <|-- D4
A4 <|-- E4
@enduml

groupInheritance 2 (2つ以上の場合にグループ化)

🎉 Copied!

@startuml
skinparam groupInheritance 2

A1 <|-- B1

A2 <|-- B2
A2 <|-- C2

A3 <|-- B3
A3 <|-- C3
A3 <|-- D3

A4 <|-- B4
A4 <|-- C4
A4 <|-- D4
A4 <|-- E4
@enduml

groupInheritance 3 (3つ以上の場合にグループ化)

🎉 Copied!

@startuml
skinparam groupInheritance 3

A1 <|-- B1

A2 <|-- B2
A2 <|-- C2

A3 <|-- B3
A3 <|-- C3
A3 <|-- D3

A4 <|-- B4
A4 <|-- C4
A4 <|-- D4
A4 <|-- E4
@enduml

groupInheritance 4 (4つ以上の場合にグループ化)

🎉 Copied!

@startuml
skinparam groupInheritance 4

A1 <|-- B1

A2 <|-- B2
A2 <|-- C2

A3 <|-- B3
A3 <|-- C3
A3 <|-- D3

A4 <|-- B4
A4 <|-- C4
A4 <|-- D4
A4 <|-- E4
@enduml

[Ref. QA-3193, and Defect QA-13532]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Display JSON Data on Class or Object diagram

Simple example

🎉 Copied!

@startuml
class Class
object Object
json JSON {
   "fruit":"Apple",
   "size":"Large",
   "color": ["Red", "Green"]
}
@enduml

[Ref. QA-15481]

For another example, see on JSON page.

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Packages and Namespaces Enhancement

[From V1.2023.2+, and V1.2023.5]

🎉 Copied!

@startuml
class A.B.C.D.Z {
}
@enduml

🎉 Copied!

@startuml
set separator none
class A.B.C.D.Z {
}
@enduml

🎉 Copied!

@startuml
!pragma useIntermediatePackages false
class A.B.C.D.Z {
}
@enduml

🎉 Copied!

@startuml
set separator none
package A.B.C.D {
  class Z {
  }
}
@enduml

[Ref. GH-1352]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Qualified associations

Minimal example

🎉 Copied!

@startuml
class class1
class class2

class1 [Qualifier] - class2
@enduml

[Ref. QA-16397, GH-1467]

Another example

🎉 Copied!

@startuml
    interface Map<K,V>
    class HashMap<Long,Customer>

    Map <|.. HashMap
    Shop [customerId: long] ---> "customer\n1" Customer
    HashMap [id: Long] -r-> "value" Customer
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Change diagram orientation

You can change (whole) diagram orientation with:
  • top to bottom direction (by default)
  • left to right direction

Top to bottom (by default)

With Graphviz (layout engine by default)

The main rule is: Nested element first, then simple element.

🎉 Copied!

@startuml
class a
class b
package A {
  class a1
  class a2
  class a3
  class a4
  class a5
  package sub_a {
   class sa1
   class sa2
   class sa3
  }
}

package B {
  class b1
  class b2
  class b3
  class b4
  class b5
  package sub_b {
   class sb1
   class sb2
   class sb3
  }
}
@enduml

With Smetana (internal layout engine)

The main rule is the opposite: Simple element first, then nested element.

🎉 Copied!

@startuml
!pragma layout smetana
class a
class b
package A {
  class a1
  class a2
  class a3
  class a4
  class a5
  package sub_a {
   class sa1
   class sa2
   class sa3
  }
}

package B {
  class b1
  class b2
  class b3
  class b4
  class b5
  package sub_b {
   class sb1
   class sb2
   class sb3
  }
}
@enduml

Left to right

With Graphviz (layout engine by default)

🎉 Copied!

@startuml
left to right direction
class a
class b
package A {
  class a1
  class a2
  class a3
  class a4
  class a5
  package sub_a {
   class sa1
   class sa2
   class sa3
  }
}

package B {
  class b1
  class b2
  class b3
  class b4
  class b5
  package sub_b {
   class sb1
   class sb2
   class sb3
  }
}
@enduml

With Smetana (internal layout engine)

🎉 Copied!

@startuml
!pragma layout smetana
left to right direction
class a
class b
package A {
  class a1
  class a2
  class a3
  class a4
  class a5
  package sub_a {
   class sa1
   class sa2
   class sa3
  }
}

package B {
  class b1
  class b2
  class b3
  class b4
  class b5
  package sub_b {
   class sb1
   class sb2
   class sb3
  }
}
@enduml

Privacy Policy      Advertise
