PlantUML Language specification Hyperlink

Edit in DokuwikiEdit in AsciidocEdit in Markdown
フォーマット定義

シンプルなリンク

シンプルなリンクは2つの角括弧（クラス図のフィールドとメソッドでは3つの角括弧）を使って定義します。

例:

ラベル付きのリンク

オプションのラベルを設定して、リンク自体の代わりに表示させることもできます。URLの後に半角空白を入れて区切ります。

例: [[http://plantuml.com このラベルが表示されます]]

ツールチップ付きのリンク

波括弧を使ってオプションのツールチップを設定することができます。URLの直後、ラベルの前に記述します。

例: [[http://plantuml.com{オプションのツールチップ} このラベルが表示されます]]

ツールチップのみ

波括弧を使ってツールチップのみを設定することもできます。

例: [[{ツールチップ}]]

ツールチップとラベルのみ

波括弧を使ったツールチップとラベルのみを設定することもできます。

例: [[{ツールチップ} このラベルが表示されます]

URL Authentication

と、URLエンドポイントに認証方法、認証情報、プロキシ設定を提供することができ ます。

Edit in DokuwikiEdit in AsciidocEdit in Markdown

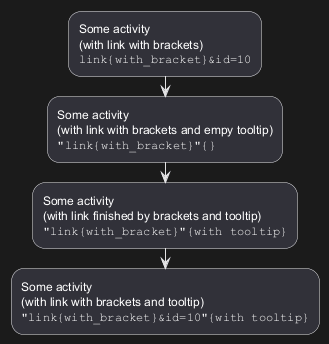

波括弧を含むリンク

波括弧を含んだリンクを作ることができます。

🎉 Copied!

@startuml
[[link{with_bracket}&id=10]]:Some activity\n(with link with brackets)\n""link{with_bracket}&id=10"";
[["link{with_bracket}"{}]]:Some activity\n(with link with brackets and empy tooltip)\n"""link{with_bracket}"{}"";
[["link{with_bracket}"{with tooltip}]]:Some activity\n(with link finished by brackets and tooltip)\n"""link{with_bracket}"{with tooltip}"";
[["link{with_bracket}&id=10"{with tooltip}]]:Some activity\n(with link with brackets and tooltip)\n"""link{with_bracket}&id=10"{with tooltip}"";
@enduml

[Ref. QA-13489]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

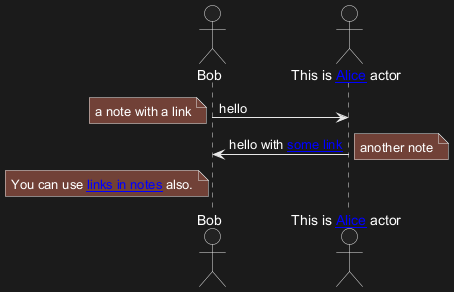

シーケンス図におけるリンク

以下はリンクの機能の例です：

🎉 Copied!

@startuml
actor Bob [[http://plantuml.com/sequence]]
actor "This is [[http://plantuml.com/sequence Alice]] actor" as Alice
Bob -> Alice [[http://plantuml.com/start]] : hello
note left [[http://plantuml.com/start]]
  a note with a link
end note
Alice -> Bob : hello with [[http://plantuml.com/start{Tooltip for message} some link]]
note right [[http://plantuml.com/start]] : another note
note left of Bob
You can use [[http://plantuml.com/start links in notes]] also.
end note
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
クラス図におけるリンク

🎉 Copied!

@startuml
class Car [[http://plantuml.com/link]]
class Wheel [[http://plantuml.com/sequence]]
note left [[http://plantuml.com]]
foo
end note
Car *-- Wheel [[http://plantuml.com/class]] : has some
@enduml

クラス定義でフィールドやメソッドにリンクを定義したい場合には、3つの角括弧を使った特別な記法を使います。

🎉 Copied!

@startuml
class Car {
  - Some field [[[http://plantuml.com]]]
  Some method() [[[http://plantuml.com/link]]]
}
@enduml

🎉 Copied!

@startuml
Object <|-- Foo

class Foo {
  + Object[]   [[[http://www.google.com]]]
  + methods1() [[[http://www.yahoo.com/A1{Some explainations about this method}]]]
  + methods2() [[[http://www.yahoo.com/A2]]]
}

class Foo2 {
  + methods1() [[[http://www.yahoo.com/B1]]]
  + methods2() [[[http://www.yahoo.com/B2]]]
}

class Object [[http://www.yahoo.com]]
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
アクティビティ図におけるリンク

アクティビティのラベル上

🎉 Copied!

@startuml
start
[[http://plantuml.com]]:Some activity;
:Some [[http://plantuml.com link]];
end
@enduml

パーティション上

🎉 Copied!

@startuml
start
partition "[[http://plantuml.com partition_name]]" {
    :read doc. on [[http://plantuml.com plantuml_website]];
    :test diagram;
}
end
@enduml

[Ref. QA-542]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

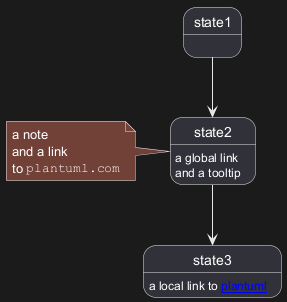

Link in State diagram

You can add link on State diagram:

🎉 Copied!

@startuml
state state1 [[http://plantuml.com/link]]
state state2 [[http://plantuml.com/state{this is a tooltip\nand a link to "plantuml/state"}]]
state2 : a global link\nand a tooltip
note left [[http://plantuml.com]]
a note
and a link
to ""plantuml.com""
end note
state3 : a local link to [[http://plantuml.com plantuml]]

state1 --> state2
state2 --> state3
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

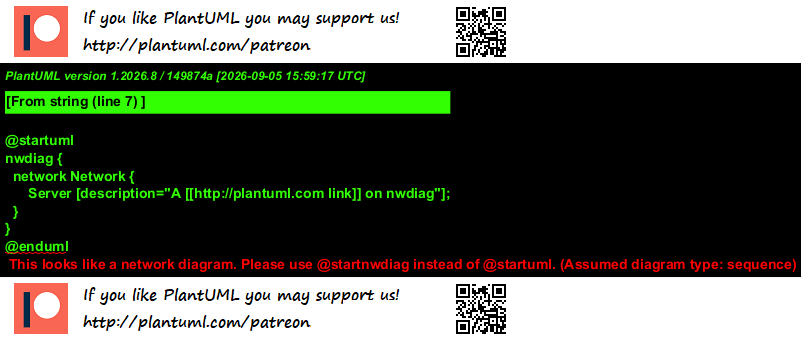

ネットワーク図（nwdiag）におけるリンク

🎉 Copied!

@startuml
nwdiag {
  network Network {
      Server [description="A [[http://plantuml.com link]] on nwdiag"];
  }
}
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
JSON/YAML図におけるリンク

JSON

🎉 Copied!

@startjson
{
"@fruit": "Apple",
"$size": "Large",
"Appli.": "A [[http://plantuml.com link]] on JSON"
}
@endjson

YAML

🎉 Copied!

@startyaml
@fruit: Apple
$size: Large
Appli.: A [[http://plantuml.com link]] on YAML
@endyaml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
ノートにおけるリンク

ノートの先頭でリンクを指定することもできます（この場合ノート全体にリンクが適用されます）。または、ノートの内部の一部分のみをリンクにすることもできます。

🎉 Copied!

@startuml
:Foo:
note left of Foo [[http://www.google.com]]
This is a note
end note

note right of Foo
Yet another link to [[http://www.google.com]] as demo.
You can also [[http://www.yahoo.fr specify a text]] for the link.
And even [[http://www.yahoo.fr{This is a tooltip} add a tooltip]] to the link.
end note
@enduml

[Ref. Incubation: URL in diagrams]

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
明示的URLディレクティブによるリンク

url of XXX is [[yyy]]の構文を使用できます：

シーケンス図

🎉 Copied!

@startuml
Bob -> Alice : ok
url of Bob is [[http://www.google.com]]
@enduml

クラス図

🎉 Copied!

@startuml
skinparam topurl http://www.google.com
Dog --|> Mammal
url of Mammal is [[/search]]
url of Dog is [[http://www.yahoo.com{This is Dog}]]
Dog o-- Cat
Cat --|> Mammal
@enduml

ユースケース図

🎉 Copied!

@startuml
actor Mamal
usecase Dog

url of Mamal is [[http://www.google.com]]
url of Dog is [[http://www.yahoo.com{This is Dog}]]
@enduml

コンポーネント図、配置図

🎉 Copied!

@startuml
node Mamal
component Dog

url of Mamal is [[http://www.google.com]]
url of Dog is [[http://www.yahoo.com{This is Dog}]]
@enduml

[Ref. Incubation: URL in diagrams]

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
矢印におけるリンク（リンク、コネクションにおけるハイパーリンク）

クラス図

🎉 Copied!

@startuml
class Car
Car *-- Wheel [[http://plantuml.com/class-diagram]] : has some
@enduml

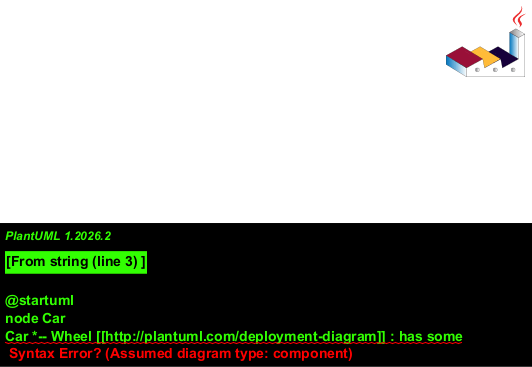

コンポーネント図、配置図

FIXME
🚩 See Wanted features QA-6397
FIXME

🎉 Copied!

@startuml
node Car
Car *-- Wheel [[http://plantuml.com/deployment-diagram]] : has some
@enduml

[Ref. QA-6397]

状態図

FIXME
🚩 Same Issue
FIXME

🎉 Copied!

@startuml
state Car
state CarWithWheel
Car -> CarWithWheel [[http://plantuml.com/state-diagram]] : Add wheel to car
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Specific SkinParameter for Link

hyperlinkColor

You can change the color value of the links with the hyperlinkColor setting.

🎉 Copied!

@startuml
:hyperlinkColor setting, by default;
:[[http://plantuml.com]];
@enduml

🎉 Copied!

@startuml
skinparam hyperlinkColor red
:hyperlinkColor setting;
:[[http://plantuml.com]];
@enduml

[Ref. QA-2322]

hyperlinkUnderline

You can use hyperlinkUnderline to specify the presence and (in PNG only) thickness of hyperlink underlines.

🎉 Copied!

@startuml
skinparam hyperlinkUnderline false
:hyperlinkColor setting;
:[[http://plantuml.com]];
@enduml

🎉 Copied!

@startuml
skinparam hyperlinkUnderline 1
:hyperlinkColor setting;
:[[http://plantuml.com]];
@enduml

🎉 Copied!

@startuml
skinparam hyperlinkUnderline 5
:hyperlinkColor setting;
:[[http://plantuml.com]];
@enduml

[Ref. QA-2866, QA-15114, GH-1241, GH-1411]

topurl

You can use topurl setting, in order to define the prefix for all the links on a PlantUML diagram, as:

🎉 Copied!

@startmindmap

skinparam topurl https://plantuml.com/

* [[index PlantUML website]]
** [[sequence-diagram Sequence]]
** [[mindmap-diagram MindMap]]
** [[wbs-diagram WBS]]
** ...
@endmindmap

[Ref. QA-9016, QA-13179 ]

Other SkinParameter for Link

You can see also on:

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Using (global) style

Without style (by default)

🎉 Copied!

@startuml
title test on HyperlinkColor [[test link]]

 class test <<normal>> {
  * aaa
  + [[normal model]]
  - bb
 }

  class test_with_stereo AS "[[http://www.plantuml.com test]]" <<red>> {
  * aaa
  + [[red model]]
  - bb
 }
@enduml

With style

You can use style to change rendering of elements.

🎉 Copied!

@startuml
<style>
.red {
  HyperlinkColor #FF0000
}
</style>

title test on HyperlinkColor [[test link]]

 class test <<normal>> {
  * aaa
  + [[normal model]]
  - bb
 }

  class test_with_stereo AS "[[http://www.plantuml.com test]]" <<red>> {
  * aaa
  + [[red model]]
  - bb
 }
@enduml

[Ref. QA-8071]
