概述

原来，图表的描述需要以"@startuml"开头，以@enduml结束，PlantUML在支持UML同时支持其他图表，既然如此，"@startuml"就没有存在的必要了。

所以，通用规则允许图表描述以@startXYZ开头，以@endXYZ结束，"XYZ"根据图表的类型而改变。

注意，XYZ可以是任何字符串（包括空格）。

这意味着我们鼓励插件开发者，以@start代替@startuml作为标识。

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Ditaa

Ditaa 是一个支持通过文本描述生成通用图表的开源项目。这个理念和PlantUML非常相近，所以，支持除UML之外其他图表的文档化将会很有很有意义。

所以最新版本的PlantUML支持下面的语法：

🎉 Copied!

@startuml
ditaa
+--------+   +-------+    +-------+
|        +---+ ditaa +--> |       |
|  Text  |   +-------+    |diagram|
|Document|   |!magic!|    |       |
|     {d}|   |       |    |       |
+---+----+   +-------+    +-------+
    :                         ^
    |       Lots of work      |
    +-------------------------+
@enduml

你可以在 这里 找到它的完整的文档。

如果你的插件还不支持@startditaa，可以使用 临时 解决方案：在你的文档描述首行使用@startuml，通过ditta关键字来支持 Ditaa 。

你同样可以在@startditaa或者@ditta关键字后面使用一些设置：

  • -E 或者 --no-separation 移除分隔符
  • -S 或者 --no-shadows 移除阴影
  • scale=XYZ to 缩放图表

🎉 Copied!

@startuml
ditaa(--no-shadows, scale=0.8)
/--------\   +-------+
|cAAA    +---+Version|
|  Data  |   |   V3  |
|  Base  |   |cRED{d}|
|     {s}|   +-------+
\---+----/
@enduml

只支持PNG格式。 ⚠ On PlantUML, only PNG generation is supported.

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Option supported by PlantUML

You can also use some option, after the @startditaa or ditaa keyword:

  • -E or --no-separation to remove separator
  • -S or --no-shadows to remove shadow
  • scale=<XYZ> to scale up or down the diagram

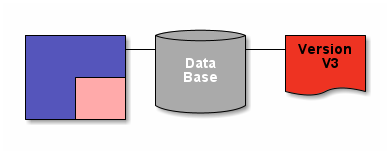

Without option

🎉 Copied!

@startditaa
+---------+  /--------\   +-------+
| cBLU    +--+cAAA    +---+Version|
|         |  |  Data  |   |   V3  |
|    +----+  |  Base  |   |cRED{d}|
|    |cPNK|  |     {s}|   +-------+
|    |    |  \---+----/
+----+----+
@endditaa

Remove separator

🎉 Copied!

@startditaa -E
+---------+  /--------\   +-------+
| cBLU    +--+cAAA    +---+Version|
|         |  |  Data  |   |   V3  |
|    +----+  |  Base  |   |cRED{d}|
|    |cPNK|  |     {s}|   +-------+
|    |    |  \---+----/
+----+----+
@endditaa

Remove shadow or scale diagram

🎉 Copied!

@startditaa (--no-shadows, scale=0.7)
+---------+  /--------\   +-------+
| cBLU    +--+cAAA    +---+Version|
|         |  |  Data  |   |   V3  |
|    +----+  |  Base  |   |cRED{d}|
|    |cPNK|  |     {s}|   +-------+
|    |    |  \---+----/
+----+----+
@endditaa

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Tags

Tag Description
{c} Choice or Decision
{d} Document - Symbol representing a document
{io} Input/Output - Symbol representing input/output
{mo} Manual operation
{o} Ellipse
{s} Storage - Symbol representing a form of storage, like a database or a hard disk.
{tr} Trapezoid

🎉 Copied!

@startditaa
+------+------+------+------+------+------+------+
| c {c}|d {d} |io{io}|mo{mo}|o{o}  |s{s}  |tr{tr}|
+------+------+------+------+------+------+------+
@endditaa

Edit in DokuwikiEdit in AsciidocEdit in Markdown
More documentation

You will find the complete documentation about ditaa on:
