活动图（新语法）

以前用于活动图的语法存在一些局限性和可维护性问题。认识到这些弊端后，我们推出了全新的语法和实现方式，不仅用户友好，而且更加稳定。

新语法的优势

  • 无需依赖 Graphviz：与序列图一样，新语法无需安装 Graphviz，从而简化了设置过程。
  • 易于* 维护：

过渡到新* 语法

虽然我们将继续支持旧语法以保持兼容性，但我们强烈建议用户迁移到新语法，以充分利用它所提供的增强功能和优势。

现在就进行迁移，使用新的活动图语法体验更简化、更高效的图表制作流程。

Edit in DokuwikiEdit in AsciidocEdit in Markdown
简单活动图

活动标签(activity label)以冒号开始，以分号结束。

文本格式支持creole wiki语法。

活动默认按照它们定义的顺序进行自动连接。

🎉 Copied!

@startuml
:Hello world;
:This is defined on
several **lines**;
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
开始/停止/结束

你可以使用start 和stop 关键字来表示一个图的开始和结束 。

🎉 Copied!

@startuml
start
:Hello world;
:This is defined on
several **lines**;
stop
@enduml

你也可以使用end 关键字。

🎉 Copied!

@startuml
start
:Hello world;
:This is defined on
several **lines**;
end
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
条件

你可以使用if,then, break和else 关键词来在你的图表中放入测试。 标签可以用圆括号提供。

有3种语法可供选择。

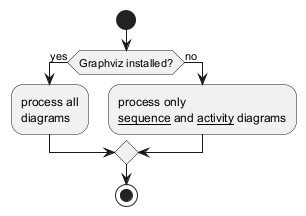

  • if (...) then (...)

🎉 Copied!

@startuml

start

if (Graphviz installed?) then (yes)
  :process all\ndiagrams;
else (no)
  :process only
  __sequence__ and __activity__ diagrams;
endif

stop

@enduml

  • if (...) is (...) then

🎉 Copied!

@startuml
if (color?) is (<color:red>red) then
:print red;
else
:print not red;
@enduml

  • if (...) equals (...) then

🎉 Copied!

@startuml
if (counter?) equals (5) then
:print 5;
else
:print not 5;
@enduml

[Ref.QA-301]

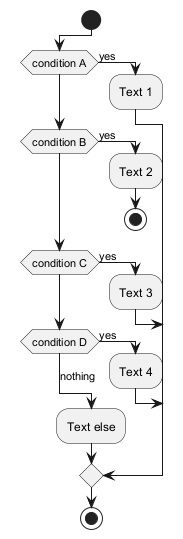

几个测试（水平模式）

你可以使用elseif 关键字来拥有几个测试（默认是水平模式）。

🎉 Copied!

@startuml
start
if (condition A) then (yes)
  :Text 1;
elseif (condition B) then (yes)
  :Text 2;
  stop
(no) elseif (condition C) then (yes)
  :Text 3;
(no) elseif (condition D) then (yes)
  :Text 4;
else (nothing)
  :Text else;
endif
stop
@enduml

几个测试（垂直模式）

你可以使用!pragma useVerticalIf on 命令，让测试处于垂直模式。

🎉 Copied!

@startuml
!pragma useVerticalIf on
start
if (condition A) then (yes)
  :Text 1;
elseif (condition B) then (yes)
  :Text 2;
  stop
elseif (condition C) then (yes)
  :Text 3;
elseif (condition D) then (yes)
  :Text 4;
else (nothing)
  :Text else;
endif
stop
@enduml

你可以使用-P command-line[命令行]选项来指定pragma。

java -jar plantuml.jar -PuseVerticalIf=on

[参考文献：QA-3931,issue-582] 。

Edit in DokuwikiEdit in AsciidocEdit in Markdown

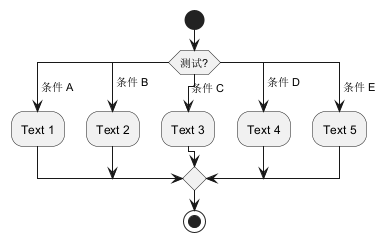

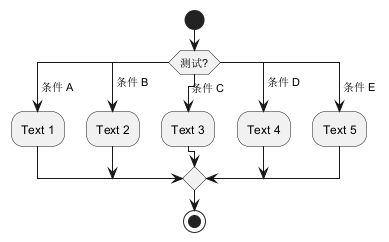

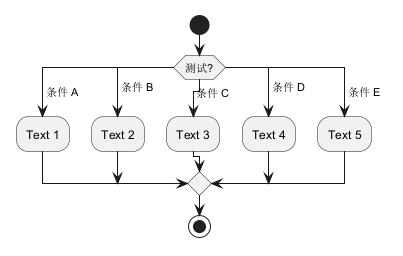

Switch判断 [switch, case, endswitch]

你可以使用 switch, case 和 endswitch 关键词在图表中绘制Switch判断.

使用括号表示标注.

🎉 Copied!

@startuml
start
switch (测试?)
case ( 条件 A )
  :Text 1;
case ( 条件 B )
  :Text 2;
case ( 条件 C )
  :Text 3;
case ( 条件 D )
  :Text 4;
case ( 条件 E )
  :Text 5;
endswitch
stop
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

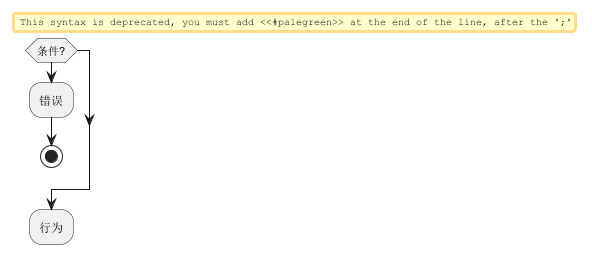

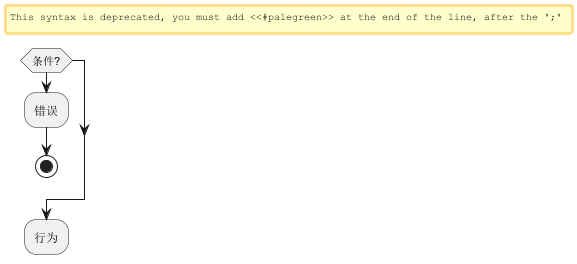

条件判断和终止 [kill, detach]

你可以在if判断中终止一个行为.

🎉 Copied!

@startuml
if (条件?) then
  :错误;
  stop
endif
#palegreen:行为;
@enduml

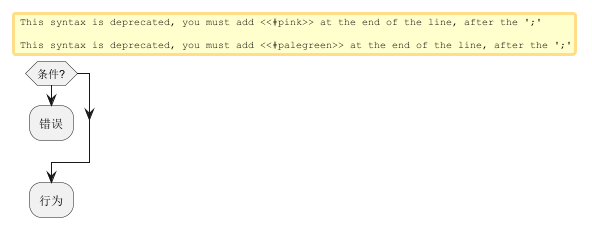

但如果你想在特定行为上停止，你可以使用kill 或 detach关键字:

  • kill

🎉 Copied!

@startuml
if (条件?) then
  #pink:错误;
  kill
endif
#palegreen:行为;
@enduml

[参考. QA-265]

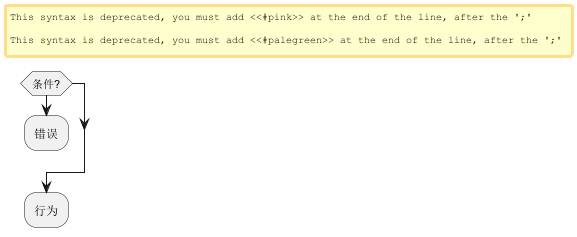

  • detach

🎉 Copied!

@startuml
if (条件?) then
  #pink:错误;
  detach
endif
#palegreen:行为;
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

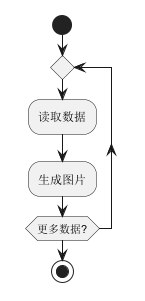

重复循环

你可以使用关键字repeat和repeatwhile进行重复循环。

🎉 Copied!

@startuml

start

repeat
  :读取数据;
  :生成图片;
repeat while (更多数据?)

stop

@enduml

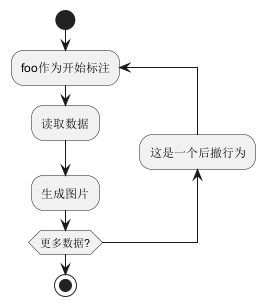

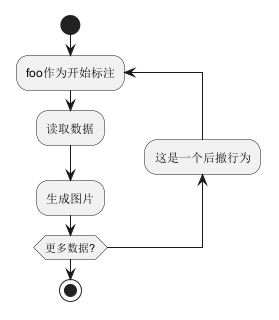

你同样可以使用一个全局行为作为repeat目标， 在返回循环开始时使用backward关键字插入一个全局行为。

🎉 Copied!

@startuml

start

repeat :foo作为开始标注;
  :读取数据;
  :生成图片;
backward:这是一个后撤行为;
repeat while (更多数据?)

stop

@enduml

[Ref. QA-5826]
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

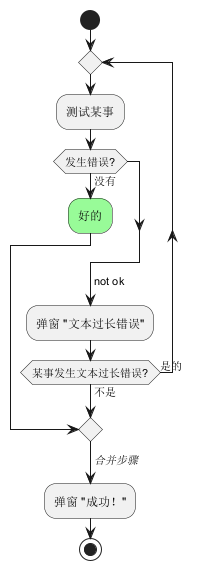

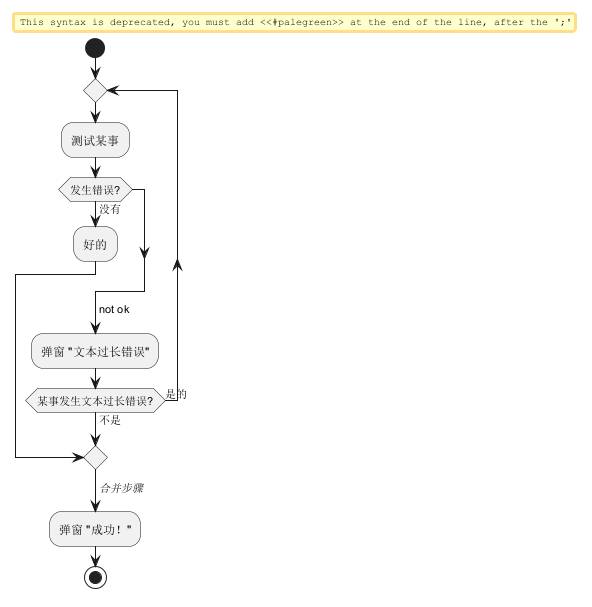

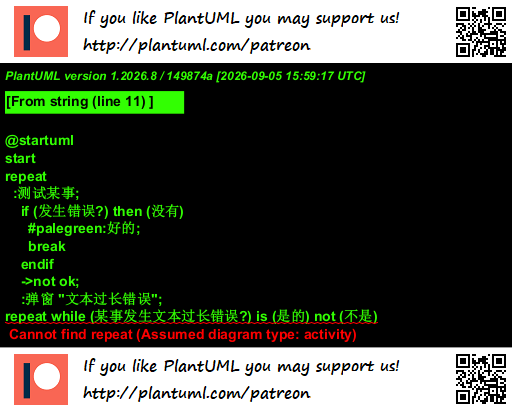

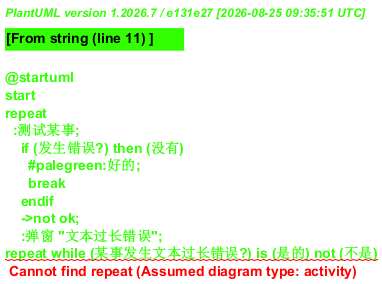

打断循环 [break]

你可以使用 break 关键字跟在循环中的某个行为后面打断循环.

🎉 Copied!

@startuml
start
repeat
  :测试某事;
    if (发生错误?) then (没有)
      #palegreen:好的;
      break
    endif
    ->not ok;
    :弹窗 "文本过长错误";
repeat while (某事发生文本过长错误?) is (是的) not (不是)
->//合并步骤//;
:弹窗 "成功！";
stop
@enduml

[参考： QA-6105]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Goto和标签处理 [label, goto]

⚠ 目前只是实验性的 🚧

你可以使用label 和goto 关键词来表示Goto处理，其中：
  • label <label_name>
  • goto <label_name>

🎉 Copied!

@startuml
title Point two queries to same activity\nwith `goto`
start
if (Test Question?) then (yes)
'space label only for alignment
label sp_lab0
label sp_lab1
'real label
label lab
:shared;
else (no)
if (Second Test Question?) then (yes)
label sp_lab2
goto sp_lab1
else
:nonShared;
endif
endif
:merge;
@enduml

[Ref.QA-15026,QA-12526and initiallyQA-1626] 。

Edit in DokuwikiEdit in AsciidocEdit in Markdown
while循环

可以使用关键字while和end while进行while循环。

🎉 Copied!

@startuml

start

while (data available?)
  :read data;
  :generate diagrams;
endwhile

stop

@enduml

还可以在关键字endwhile后添加标注，还有一种方式是使用关键字is。

🎉 Copied!

@startuml
while (check filesize ?) is (not empty)
  :read file;
endwhile (empty)
:close file;
@enduml

如果你使用 +detach+ 来形成一个无限循环, 那么你可能需要使用 +-[hidden]->+ 来隐藏一些不完整的箭头。

🎉 Copied!

@startuml
:Step 1;
if (condition1) then
  while (loop forever)
   :Step 2;
  endwhile
  -[hidden]->
  detach
else
  :end normally;
  stop
endif
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
并行处理 [fork, fork again, end fork, end merge]

你可以使用fork，fork again和end fork 或者 end merge 等关键字表示并行处理。

fork 示例

🎉 Copied!

@startuml
start
fork
  :行为 1;
fork again
  :行为 2;
end fork
stop
@enduml

fork 和合并示例

🎉 Copied!

@startuml
start
fork
  :行为 1;
fork again
  :行为 2;
end merge
stop
@enduml

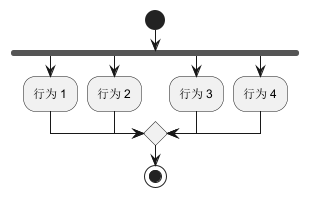

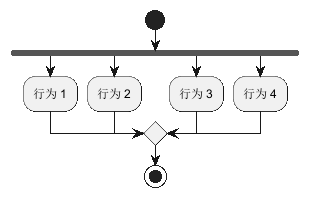

[参考: QA-5320]

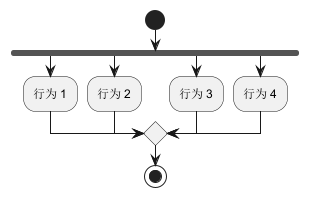

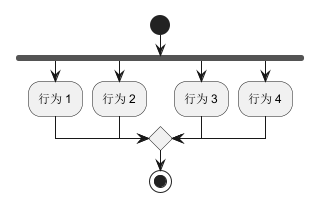

🎉 Copied!

@startuml
start
fork
  :行为 1;
fork again
  :行为 2;
fork again
  :行为 3;
fork again
  :行为 4;
end merge
stop
@enduml

🎉 Copied!

@startuml
start
fork
  :行为 1;
fork again
  :行为 2;
  end
end merge
stop
@enduml

[参考: QA-13731]

end fork 标注 (或 UML 连接规范):

🎉 Copied!

@startuml
start
fork
  :行为 A;
fork again
  :行为 B;
end fork {或}
stop
@enduml

🎉 Copied!

@startuml
start
fork
  :行为 A;
fork again
  :行为 B;
end fork {和}
stop
@enduml

[参考: QA-5346]

其他示例

🎉 Copied!

@startuml

start

if (多进程处理?) then (是)
  fork
    :进程 1;
  fork again
    :进程 2;
  end fork
else (否)
  :逻辑 1;
  :逻辑 2;
endif

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
分割处理

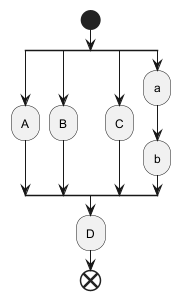

分割

你可以使用 split, split again 和 end split 关键字去表达分割处理

🎉 Copied!

@startuml
start
split
   :A;
split again
   :B;
split again
   :C;
split again
   :a;
   :b;
end split
:D;
end
@enduml

输入分割 (多个入口)

你可以使用包含 hidden 指令的箭头去制造一个输入分割 (多入口):

🎉 Copied!

@startuml
split
   -[hidden]->
   :A;
split again
   -[hidden]->
   :B;
split again
   -[hidden]->
   :C;
end split
:D;
@enduml

🎉 Copied!

@startuml
split
   -[hidden]->
   :A;
split again
   -[hidden]->
   :a;
   :b;
split again
   -[hidden]->
   (Z)
end split
:D;
@enduml

[参考： QA-8662]

输出分割 (多个结束点)

你可以使用 kill 或 detach 去制造一个输出分割 (多个结束点):

🎉 Copied!

@startuml
start
split
   :A;
   kill
split again
   :B;
   detach
split again
   :C;
   kill
end split
@enduml

🎉 Copied!

@startuml
start
split
   :A;
   kill
split again
   :b;
   :c;
   detach
split again
   (Z)
   detach
split again
   end
split again
   stop
end split
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

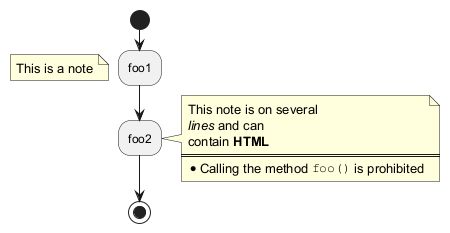

注释

文本格式支持creole wiki语法。

一个注释可以是浮动的，使用 floating 关键词。

🎉 Copied!

@startuml

start
:foo1;
floating note left: 这是一个注释
:foo2;
note right
  这个注释是
  //多行的//, 同样可以
  包含 <b>HTML</b> 文本.
  ====
  * 调用函数 ""foo()"" 是被禁止的。
end note
stop

@enduml

您可以添加返回行为的注释：

🎉 Copied!

@startuml
start
repeat :输入数据;
:提交;
backward :警告;
note right: 备注
repeat while (校验通过?) is (否) not (是)
stop
@enduml

[参考： QA-11788]

您可以添加分区活动的注释：

🎉 Copied!

@startuml
start
partition "**处理** HelloWorld" {
    note
        这是我的注释
        ----
        //Creole 测试//
    end note
    :Ready;
    :HelloWorld(i)>
    :Hello-Sent;
}
@enduml

[参考: QA-2398]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

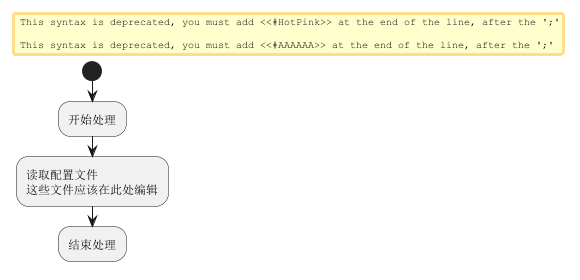

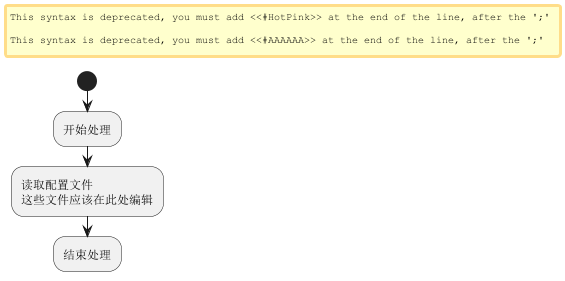

改变颜色

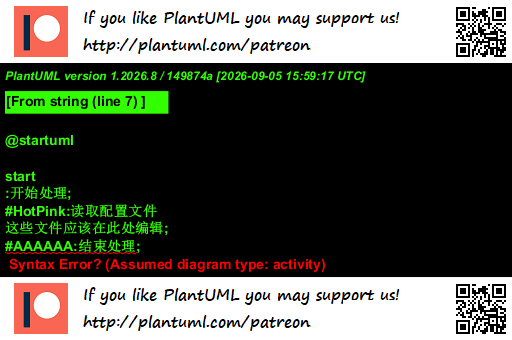

你可以为一些活动指定颜色

🎉 Copied!

@startuml

start
:开始处理;
#HotPink:读取配置文件
这些文件应该在此处编辑;
#AAAAAA:结束处理;

@enduml

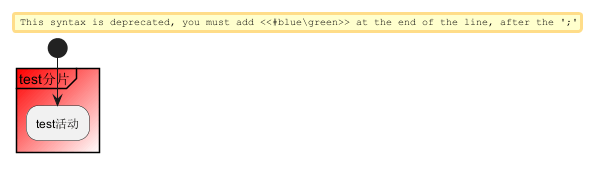

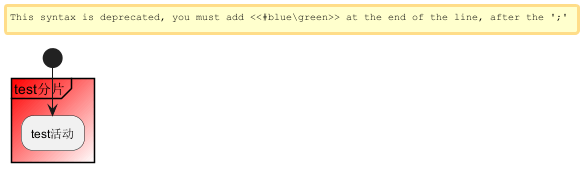

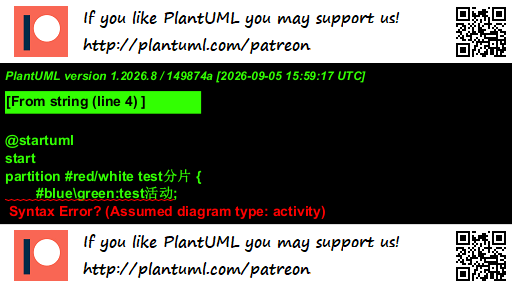

你通用可以使用 渐变色.

🎉 Copied!

@startuml
start
partition #red/white test分片 {
        #blue\green:test活动;
}
@enduml

[参考: QA-4906]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
无箭头连接线

您可以使用 skinparam ArrowHeadColor none 参数来表示仅使用线条连接活动，而不带箭头。

🎉 Copied!

@startuml
skinparam ArrowHeadColor none
start
:Hello world;
:This is on defined on
several **lines**;
stop
@enduml

🎉 Copied!

@startuml
skinparam ArrowHeadColor none
start
repeat :Enter data;
:Submit;
backward :Warning;
repeat while (Valid?) is (No) not (Yes)
stop
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

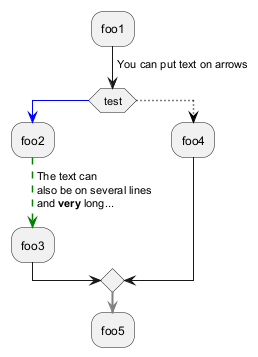

箭头

使用->标记，你可以给箭头添加文字或者修改箭头颜色。

同时，你也可以选择点状 (dotted)，条状(dashed)，加粗或者是隐式箭头

🎉 Copied!

@startuml
:foo1;
-> You can put text on arrows;
if (test) then
  -[#blue]->
  :foo2;
  -[#green,dashed]-> The text can
  also be on several lines
  and **very** long...;
  :foo3;
else
  -[#black,dotted]->
  :foo4;
endif
-[#gray,bold]->
:foo5;
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
连接器(Connector)

你可以使用括号定义连接器。

🎉 Copied!

@startuml
start
:Some activity;
(A)
detach
(A)
:Other activity;
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

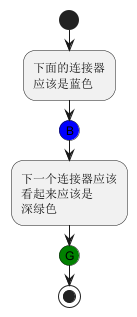

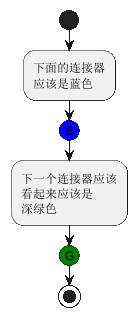

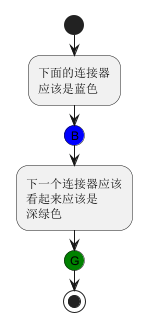

连接器颜色

你可以在连接器上增加 颜色

🎉 Copied!

@startuml
start
:下面的连接器
应该是蓝色;
#blue:(B)
:下一个连接器应该
看起来应该是
深绿色;
#green:(G)
stop
@enduml

[参考. QA-10077]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

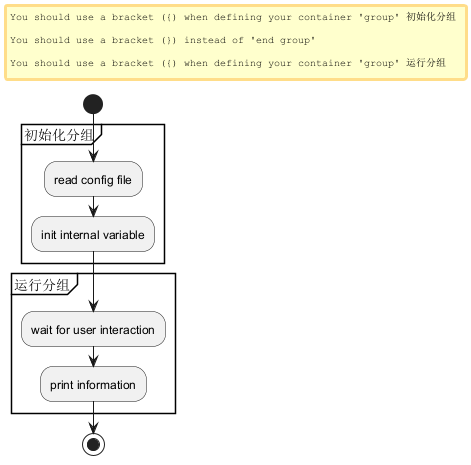

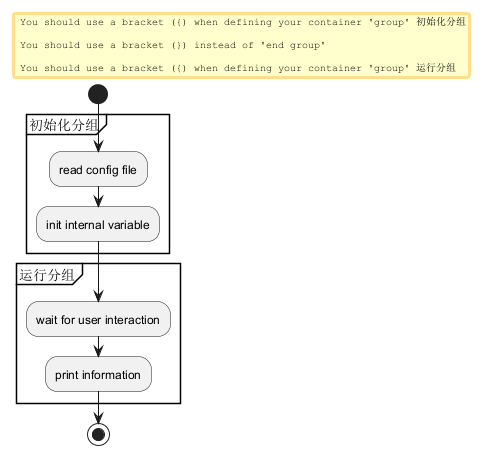

组合(grouping)

通过定义分组(group)，你可以把多个活动分组。

🎉 Copied!

@startuml
start
group 初始化分组
    :read config file;
    :init internal variable;
end group
group 运行分组
    :wait for user interaction;
    :print information;
end group

stop
@enduml

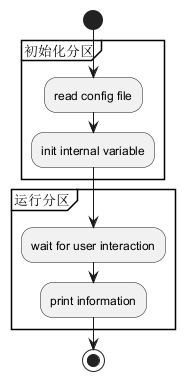

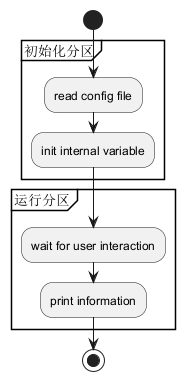

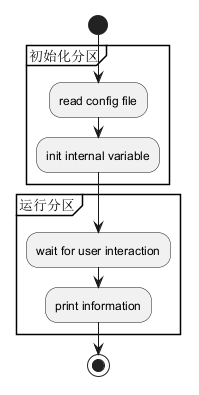

分区

通过定义分区(partition)，你可以把多个活动组合(group)在一起:

🎉 Copied!

@startuml
start
partition 初始化分区 {
    :read config file;
    :init internal variable;
}
partition 运行分区 {
    :wait for user interaction;
    :print information;
}

stop
@enduml

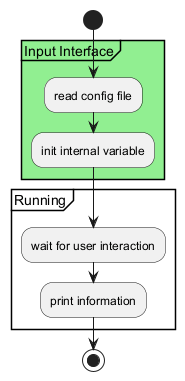

这里同样可以改变分区颜色 color:

🎉 Copied!

@startuml
start
partition #lightGreen "Input Interface" {
    :read config file;
    :init internal variable;
}
partition Running {
    :wait for user interaction;
    :print information;
}
stop
@enduml

[参考: QA-2793]

同样可以添加一个 链接 到分区:

🎉 Copied!

@startuml
start
partition "[[http://plantuml.com partition_name]]" {
    :read doc. on [[http://plantuml.com plantuml_website]];
    :test diagram;
}
end
@enduml

[参考: QA-542]

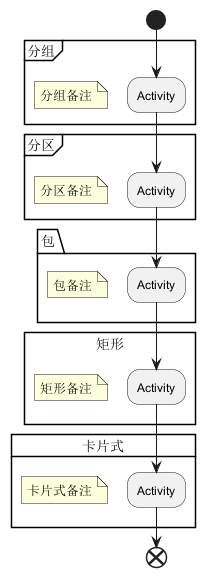

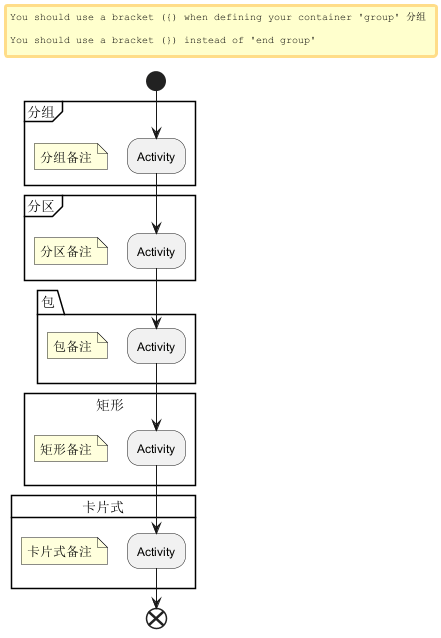

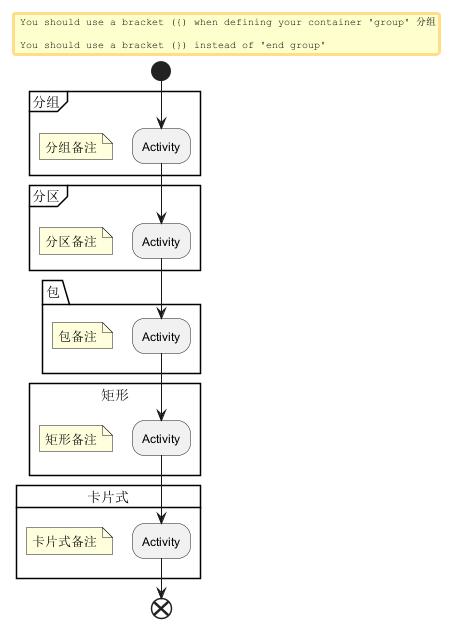

分组, 分区, 包, 矩形 或 卡片式

你可以分组活动通过定义:
  • group;
  • partition;
  • package;
  • rectangle;
  • card.

🎉 Copied!

@startuml
start
group 分组
  :Activity;
end group
floating note: 分组备注

partition 分区 {
  :Activity;
}
floating note: 分区备注

package 包 {
  :Activity;
}
floating note: 包备注

rectangle 矩形 {
  :Activity;
}
floating note: 矩形备注

card 卡片式 {
  :Activity;
}
floating note: 卡片式备注
end
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

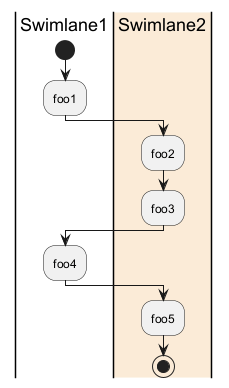

泳道(Swimlanes)

你可以使用管道符|来定义泳道。

还可以改变泳道的颜色。

🎉 Copied!

@startuml
|Swimlane1|
start
:foo1;
|#AntiqueWhite|Swimlane2|
:foo2;
:foo3;
|Swimlane1|
:foo4;
|Swimlane2|
:foo5;
stop
@enduml

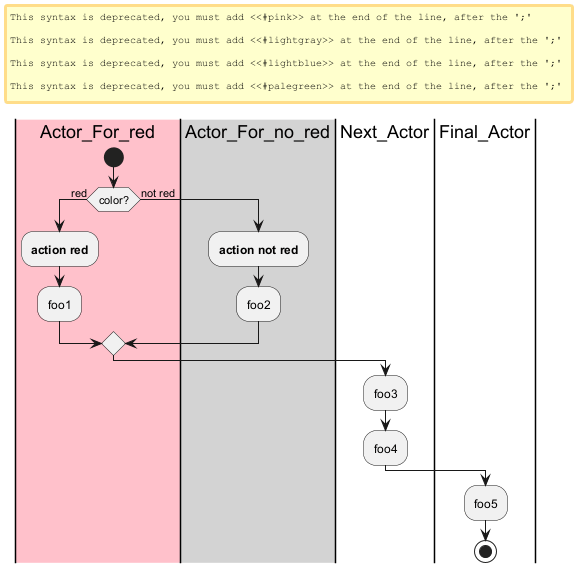

你可以在泳道中增加 if 判断或 repeat 或 while 循环.

🎉 Copied!

@startuml
|#pink|Actor_For_red|
start
if (color?) is (red) then
#pink:**action red**;
:foo1;
else (not red)
|#lightgray|Actor_For_no_red|
#lightgray:**action not red**;
:foo2;
endif
|Next_Actor|
#lightblue:foo3;
:foo4;
|Final_Actor|
#palegreen:foo5;
stop
@enduml

你同样可以在泳道中增加别名，使用 alias 语法:

  • |[#<color>|]<swimlane_alias>| <swimlane_title>

🎉 Copied!

@startuml
|#palegreen|f| fisherman
|c| cook
|#gold|e| eater
|f|
start
:go fish;
|c|
:fry fish;
|e|
:eat fish;
stop
@enduml

[参考: QA-2681]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

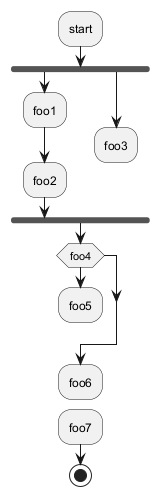

分离(detach)

可以使用关键字detach 或 kill移除箭头。

  • detach

🎉 Copied!

@startuml
 :start;
 fork
   :foo1;
   :foo2;
 fork again
   :foo3;
   detach
 endfork
 if (foo4) then
   :foo5;
   detach
 endif
 :foo6;
 detach
 :foo7;
 stop
@enduml

  • kill

🎉 Copied!

@startuml
 :start;
 fork
   :foo1;
   :foo2;
 fork again
   :foo3;
   kill
 endfork
 if (foo4) then
   :foo5;
   kill
 endif
 :foo6;
 kill
 :foo7;
 stop
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
SDL（规范和描述语言）

SDL 形状名称表

名称 旧语法 定型语法
输入 <<<input>>
输出 ><<output>>
程序 |<<procedure>>
加载 \<<load>>
保存 /<<save>>
连续 }<<continuous>>
任务 ]<<task>>

[Ref.QA-11518,GH-1270]

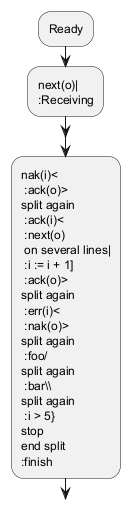

SDL using final separator (Deprecated form)

通过更改最终; separator，可以为活动设置不同的渲染：
  • |
  • <
  • >
  • /
  • \\
  • ]
  • }

🎉 Copied!

@startuml
:Ready;
:next(o)|
:Receiving;
split
 :nak(i)<
 :ack(o)>
split again
 :ack(i)<
 :next(o)
 on several lines|
 :i := i + 1]
 :ack(o)>
split again
 :err(i)<
 :nak(o)>
split again
 :foo/
split again
 :bar\\
split again
 :i > 5}
stop
end split
:finish;
@enduml

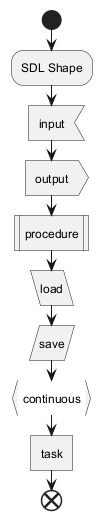

使用正态分隔符和立体原型的 SDL（当前正式形式）

🎉 Copied!

@startuml
start
:SDL Shape;
:input; <<input>>
:output; <<output>>
:procedure; <<procedure>>
:load; <<load>>
:save; <<save>>
:continuous; <<continuous>>
:task; <<task>>
end
@enduml

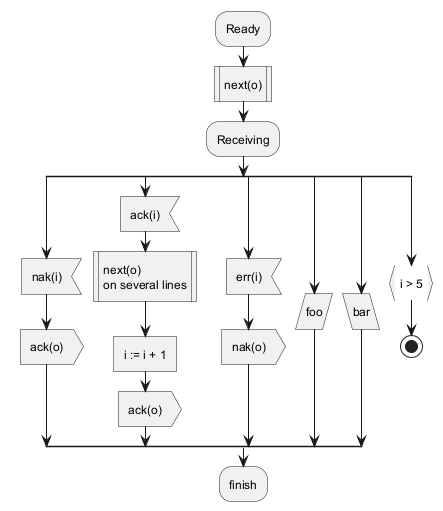

🎉 Copied!

@startuml
:Ready;
:next(o); <<procedure>>
:Receiving;
split
 :nak(i); <<input>>
 :ack(o); <<output>>
split again
 :ack(i); <<input>>
 :next(o)
 on several lines; <<procedure>>
 :i := i + 1; <<task>>
 :ack(o); <<output>>
split again
 :err(i); <<input>>
 :nak(o); <<output>>
split again
 :foo; <<save>>
split again
 :bar; <<load>>
split again
 :i > 5; <<continuous>>
stop
end split
:finish;
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
一个完整的例子

🎉 Copied!

@startuml

start
:ClickServlet.handleRequest();
:new page;
if (Page.onSecurityCheck) then (true)
  :Page.onInit();
  if (isForward?) then (no)
    :Process controls;
    if (continue processing?) then (no)
      stop
    endif

    if (isPost?) then (yes)
      :Page.onPost();
    else (no)
      :Page.onGet();
    endif
    :Page.onRender();
  endif
else (false)
endif

if (do redirect?) then (yes)
  :redirect process;
else
  if (do forward?) then (yes)
    :Forward request;
  else (no)
    :Render page template;
  endif
endif

stop

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
判断的样式

inside 样式 (默认)

🎉 Copied!

@startuml
skinparam conditionStyle inside
start
repeat
  :act1;
  :act2;
repeatwhile (<b>end)
:act3;
@enduml

🎉 Copied!

@startuml
start
repeat
  :act1;
  :act2;
repeatwhile (<b>end)
:act3;
@enduml

Diamond 样式

🎉 Copied!

@startuml
skinparam conditionStyle diamond
start
repeat
  :act1;
  :act2;
repeatwhile (<b>end)
:act3;
@enduml

InsideDiamond (或 Foo1) 样式

🎉 Copied!

@startuml
skinparam conditionStyle InsideDiamond
start
repeat
  :act1;
  :act2;
repeatwhile (<b>end)
:act3;
@enduml

🎉 Copied!

@startuml
skinparam conditionStyle foo1
start
repeat
  :act1;
  :act2;
repeatwhile (<b>end)
:act3;
@enduml

[参考: QA-1290 and #400]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
判断的结束样式

Diamond 样式 (默认)

  • With one branch

🎉 Copied!

@startuml
skinparam ConditionEndStyle diamond
:A;
if (decision) then (yes)
    :B1;
else (no)
endif
:C;
@enduml

  • 两个分支 (B1, B2)

🎉 Copied!

@startuml
skinparam ConditionEndStyle diamond
:A;
if (decision) then (yes)
    :B1;
else (no)
    :B2;
endif
:C;
@enduml
@enduml

水平线 (hline) 样式

  • 一个分

🎉 Copied!

@startuml
skinparam ConditionEndStyle hline
:A;
if (decision) then (yes)
    :B1;
else (no)
endif
:C;
@enduml

  • 两个分支 (B1, B2)

🎉 Copied!

@startuml
skinparam ConditionEndStyle hline
:A;
if (decision) then (yes)
    :B1;
else (no)
    :B2;
endif
:C;
@enduml
@enduml

[Ref. QA-4015]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
使用 sytle 定义 (全局) 样式

无样式 (默认)

🎉 Copied!

@startuml
start
:init;
-> test of color;
if (color?) is (<color:red>red) then
:print red;
else
:print not red;
note right: no color
endif
partition End {
:end;
}
-> this is the end;
end
@enduml

有样式

你可以使用 style 节点去定义样式然后改变渲染。

🎉 Copied!

@startuml
<style>
activityDiagram {
  BackgroundColor #33668E
  BorderColor #33668E
  FontColor #888
  FontName arial

  diamond {
    BackgroundColor #ccf
    LineColor #00FF00
    FontColor green
    FontName arial
    FontSize 15
  }
  arrow {
    FontColor gold
    FontName arial
    FontSize 15
  }
  partition {
    LineColor red
    FontColor green
    RoundCorner 10
    BackgroundColor PeachPuff
  }
  note {
    FontColor Blue
    LineColor Navy
    BackgroundColor #ccf
  }
}
document {
   BackgroundColor transparent
}
</style>
start
:init;
-> test of color;
if (color?) is (<color:red>red) then
:print red;
else
:print not red;
note right: no color
endif
partition End {
:end;
}
-> this is the end;
end
@enduml

Privacy Policy      Advertise
