序列图

使用 PlantUML 创建序列图非常简单。这种易用性主要归功于其语法的用户友好性，既直观又易记。

  • 直观的语法：
首先，用户非常欣赏 PlantUML 所采用的简单直观的语法。这种经过深思熟虑的设计意味着，即使是图表创建新手也能轻松快速地掌握基础知识。

  • 文本与图形的关联：
另一个显著特点是文本表示与图形输出之间非常相似。这种和谐的相关性可确保文本草稿准确地转化为图形图表，从而提供连贯、可预测的设计体验，在最终输出中不会出现令人不快的意外。

  • 高效的制作过程：
文本和图形结果之间的紧密联系不仅简化了制作过程，还大大加快了制作速度。用户可从更简化的流程中获益，减少耗时的修改和调整要求。

  • 起草时的可视化：
在起草文本的同时就能设想最终的图形结果，这是许多人认为非常宝贵的一项功能。它自然而然地促进了从初稿到最终呈现的顺利过渡，提高了工作效率，降低了出错的可能性。

  • 易于编辑和修改：
重要的是，编辑现有图表的过程非常简便。由于图表是由文本生成的，用户会发现进行调整比使用图形工具修改图像要容易得多，也精确得多。

PlantUML 为创建和编辑序列图提供了一种简单明了、用户友好的方法，既能满足新手的需求，也能满足经验丰富的设计人员的需求。它巧妙地利用文本输入的简便性来制作具有视觉描述性和准确性的图表，从而使自己成为图表创建工具包中的必备工具。

您可以了解更多有关PlantUML 中一些常用命令的信息，以增强您的图表创建体验。

Edit in DokuwikiEdit in AsciidocEdit in Markdown
基本的例子

序列-> 用于绘制两个 参与者之间的信息。 参与者不必明确声明。

要有一个点状的箭头，就用-->

也可以用<- 和<-- 。 这不会改变绘图，但可能提高可读性。 注意，这只适用于顺序图，其他图的规则不同。

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

Alice -> Bob: Another authentication Request
Alice <-- Bob: Another authentication Response
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown

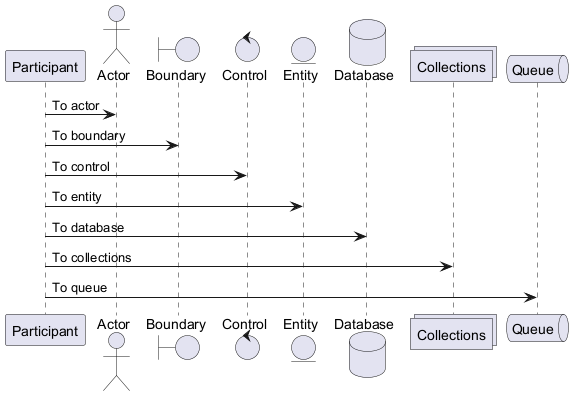

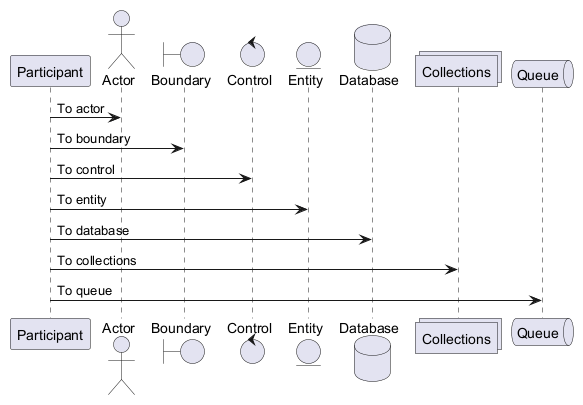

声明参与者

如果使用关键字participant 来声明参与者，就可以对该参与者进行更多的控制。

声明的顺序将是（默认的）显示顺序。

使用这些其他的关键字来声明参与者，将改变参与者的表示形状。
  • actor（角色）
  • boundary（边界）
  • control（控制）
  • entity（实体）
  • database（数据库）
  • collections（集合）
  • queue（队列）

🎉 Copied!

@startuml
participant Participant as Foo
actor       Actor       as Foo1
boundary    Boundary    as Foo2
control     Control     as Foo3
entity      Entity      as Foo4
database    Database    as Foo5
collections Collections as Foo6
queue       Queue       as Foo7
Foo -> Foo1 : To actor
Foo -> Foo2 : To boundary
Foo -> Foo3 : To control
Foo -> Foo4 : To entity
Foo -> Foo5 : To database
Foo -> Foo6 : To collections
Foo -> Foo7: To queue
@enduml

使用as 关键字重命名参与者。

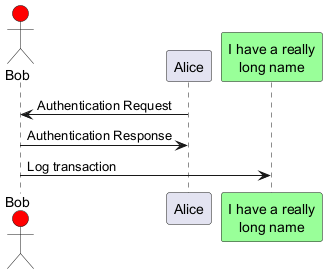

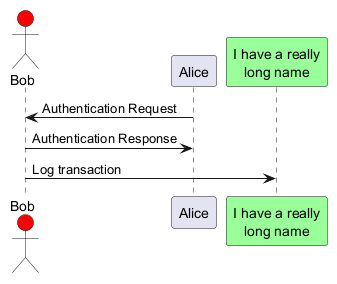

你也可以改变 演员或参与者的背景颜色。

🎉 Copied!

@startuml
actor Bob #red
' The only difference between actor
'and participant is the drawing
participant Alice
participant "I have a really\nlong name" as L #99FF99
/' You can also declare:
   participant L as "I have a really\nlong name"  #99FF99
  '/

Alice->Bob: Authentication Request
Bob->Alice: Authentication Response
Bob->L: Log transaction
@enduml

您可以使用order 关键字来定制参与者的显示顺序。

🎉 Copied!

@startuml
participant Last order 30
participant Middle order 20
participant First order 10
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
多行定义参与者

你可以对参与者使用多行定义。

🎉 Copied!

@startuml
participant Participant [
    =Title
    ----
    ""打算""
]

participant Bob

Participant -> Bob
@enduml

[Ref. QA-15232]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
在参与者中使用非字母

你可以使用引号来定义参与者。 而且你可以使用as 关键字来给这些参与者一个别名。

🎉 Copied!

@startuml
Alice -> "Bob()" : Hello
"Bob()" -> "This is very\nlong" as Long
' You can also declare:
' "Bob()" -> Long as "This is very\nlong"
Long --> "Bob()" : ok
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
给自己发消息

参与者可以给自己发信息，

消息文字可以用\n来换行。

🎉 Copied!

@startuml
Alice -> Alice: This is a signal to self.\nIt also demonstrates\nmultiline \ntext
@enduml

🎉 Copied!

@startuml
Alice <- Alice: This is a signal to self.\nIt also demonstrates\nmultiline \ntext
@enduml

*[Ref. [QA-1361](https://forum.plantuml.net/1361)]*

Edit in DokuwikiEdit in AsciidocEdit in Markdown
文本对齐

箭头上的文本对齐可以用skinparam sequenceMessageAlign，后接参数left,right或center。

你也可以使用direction或reverseDirection来根据箭头的方向对齐文本。更多细节可参考skinparam。

🎉 Copied!

@startuml
skinparam sequenceMessageAlign right
Bob -> Alice : Request
Alice -> Bob : Response
@enduml

让响应信息显示在箭头下面

你可以使用skinparam responseMessageBelowArrow true命令，让响应信息显示在箭头下面。

🎉 Copied!

@startuml
skinparam responseMessageBelowArrow true
Bob -> Alice : hello
Alice -> Bob : ok
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

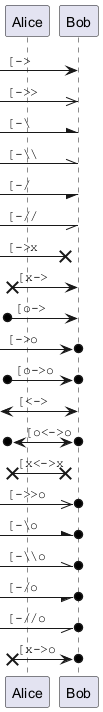

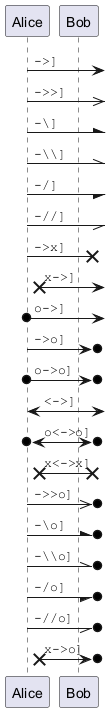

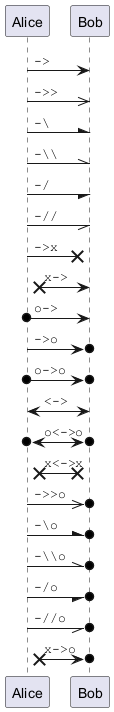

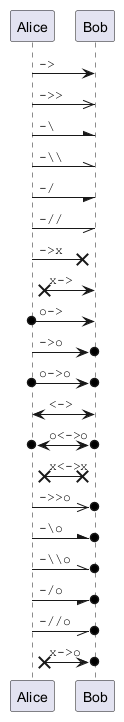

改变箭头样式

您可以通过以下几种方式改变箭头样式：
  • 添加最后的x 表示丢失的信息
  • 使用\ 或/ 而不是< 或> 只拥有箭头的底部或顶部部分
  • 重复箭头头（例如>> 或// ）头，拥有一个薄的图纸
  • 使用-- 而不是- 拥有一个点状箭头
  • 在箭头头添加最后的 "o"
  • 使用双向的箭头<->

🎉 Copied!

@startuml
Bob ->x Alice
Bob -> Alice
Bob ->> Alice
Bob -\ Alice
Bob \\- Alice
Bob //-- Alice

Bob ->o Alice
Bob o\\-- Alice

Bob <-> Alice
Bob <->o Alice
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
修改箭头颜色

你可以用以下记号修改箭头的颜色：

🎉 Copied!

@startuml
Bob -[#red]> Alice : hello
Alice -[#0000FF]->Bob : ok
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
对消息序列编号

关键字 autonumber 用于自动对消息编号。

🎉 Copied!

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response
@enduml

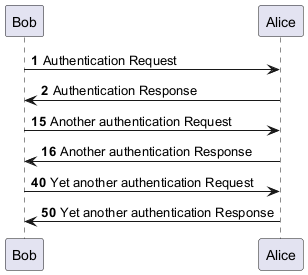

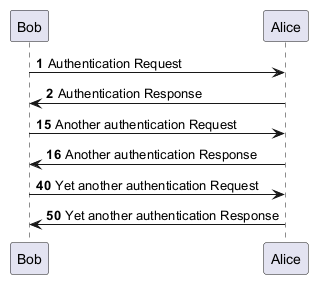

语句 autonumber //start// 用于指定编号的初始值，而 autonumber //start// //increment// 可以同时指定编号的初始值和每次增加的值。

🎉 Copied!

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response

autonumber 15
Bob -> Alice : Another authentication Request
Bob <- Alice : Another authentication Response

autonumber 40 10
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response

@enduml

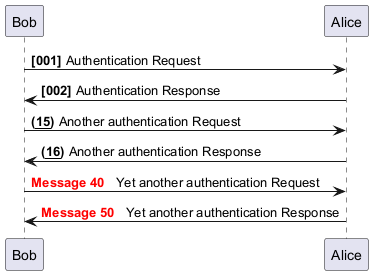

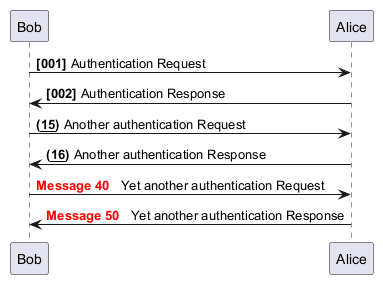

你可以在双引号内指定编号的格式。

格式是由 Java 的DecimalFormat类实现的： (0 表示数字；# 也表示数字，但默认为0)。

你也可以用 HTML 标签来制定格式。

🎉 Copied!

@startuml
autonumber "<b>[000]"
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response

autonumber 15 "<b>(<u>##</u>)"
Bob -> Alice : Another authentication Request
Bob <- Alice : Another authentication Response

autonumber 40 10 "<font color=red><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response

@enduml

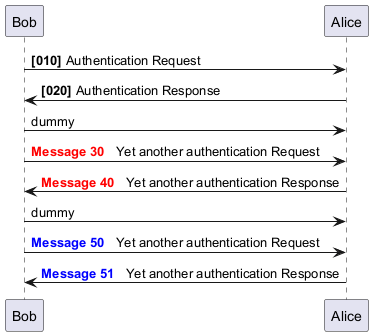

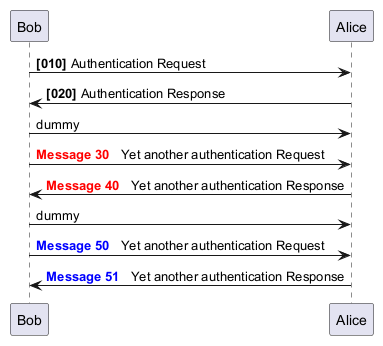

你还可以用语句 autonumber stop 和 autonumber resume //increment// //format// 来表示暂停或继续使用自动编号。

🎉 Copied!

@startuml
autonumber 10 10 "<b>[000]"
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response

autonumber stop
Bob -> Alice : dummy

autonumber resume "<font color=red><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response

autonumber stop
Bob -> Alice : dummy

autonumber resume 1 "<font color=blue><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response
@enduml

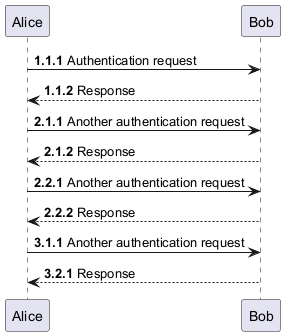

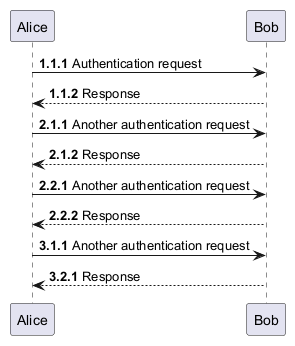

你也可以使用一个2或3位的序列，中间采用一种或几种分隔符，如.,;,,,:。例如：1.1.1 或1.1:1 。

最后一位数字会自动递增。

要增加第一个数字，请使用：autonumber inc A 。要增加第二位数字，请使用：autonumber inc B 。

🎉 Copied!

@startuml
autonumber 1.1.1
Alice -> Bob: Authentication request
Bob --> Alice: Response

autonumber inc A
'Now we have 2.1.1
Alice -> Bob: Another authentication request
Bob --> Alice: Response

autonumber inc B
'Now we have 2.2.1
Alice -> Bob: Another authentication request
Bob --> Alice: Response

autonumber inc A
'Now we have 3.1.1
Alice -> Bob: Another authentication request
autonumber inc B
'Now we have 3.2.1
Bob --> Alice: Response
@enduml

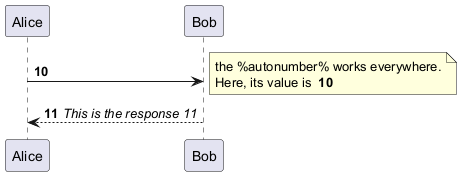

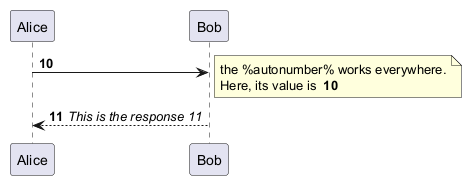

你也可以用autonumber 的值，带有%autonumber% 变量。

🎉 Copied!

@startuml
autonumber 10
Alice -> Bob
note right
  the <U+0025>autonumber<U+0025> works everywhere.
  Here, its value is ** %autonumber% **
end note
Bob --> Alice: //This is the response %autonumber%//
@enduml

[Ref.QA-7119]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
页面标题、页眉和页脚

title 关键字用于为页面添加标题。

页面可以使用header 和footer 显示页眉和页脚。

🎉 Copied!

@startuml

header Page Header
footer Page %page% of %lastpage%

title Example Title

Alice -> Bob : message 1
Alice -> Bob : message 2

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
分割示意图

关键字 newpage 用于把一张图分割成多张。

在 newpage 之后添加文字，作为新的示意图的标题。

这样就能很方便地在 Word 中将长图分几页打印。

🎉 Copied!

@startuml

Alice -> Bob : message 1
Alice -> Bob : message 2

newpage

Alice -> Bob : message 3
Alice -> Bob : message 4

newpage A title for the\nlast page

Alice -> Bob : message 5
Alice -> Bob : message 6
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

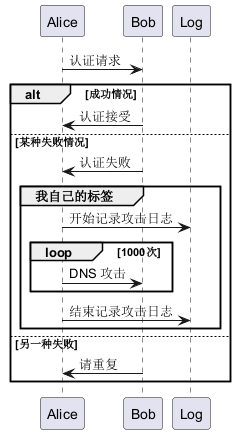

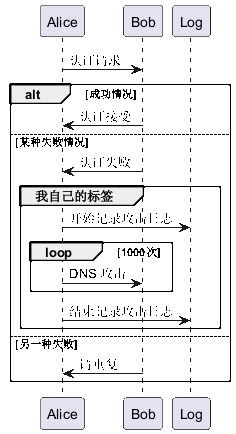

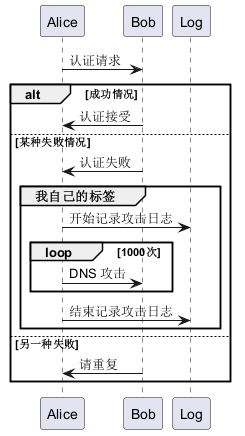

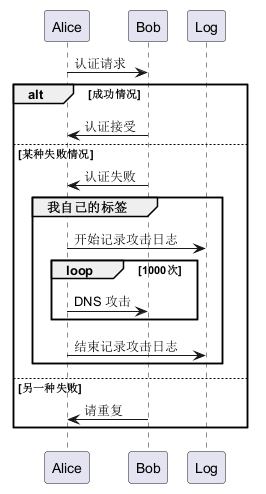

组合消息

我们可以通过以下关键词来组合消息：
  • alt/else
  • opt
  • loop
  • par
  • break
  • critical
  • group, 后面紧跟着消息内容

可以在标头(header)添加需要显示的文字(对于group关键字，参看下一章节 '次级分组标签')。

关键词 end 用来结束分组。

注意，分组可以嵌套使用。

🎉 Copied!

@startuml
Alice -> Bob: 认证请求

alt 成功情况

    Bob -> Alice: 认证接受

else 某种失败情况

    Bob -> Alice: 认证失败
    group 我自己的标签
    Alice -> Log : 开始记录攻击日志
        loop 1000次
            Alice -> Bob: DNS 攻击
        end
    Alice -> Log : 结束记录攻击日志
    end

else 另一种失败

   Bob -> Alice: 请重复

end
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

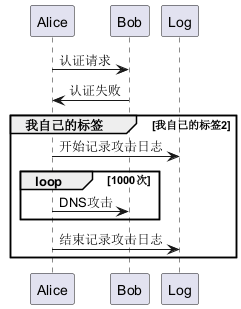

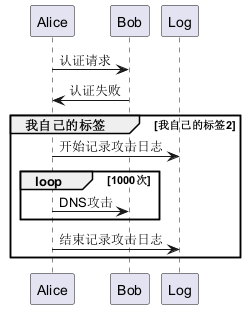

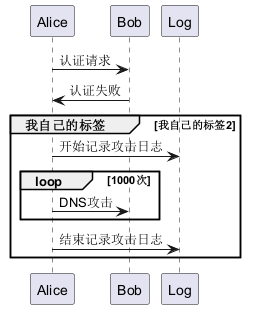

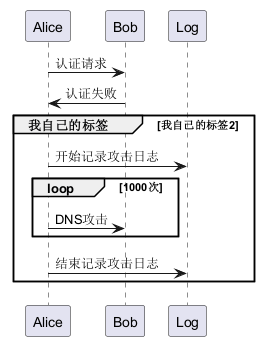

次级分组标签

对于group而言，在标头处的[和]之间可以显示次级文本或标签。

🎉 Copied!

@startuml
Alice -> Bob: 认证请求
Bob -> Alice: 认证失败
group 我自己的标签 [我自己的标签2]
    Alice -> Log : 开始记录攻击日志
    loop 1000次
        Alice -> Bob: DNS攻击
    end
    Alice -> Log : 结束记录攻击日志
end
@enduml

[参看 QA-2503]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

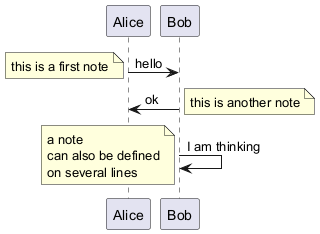

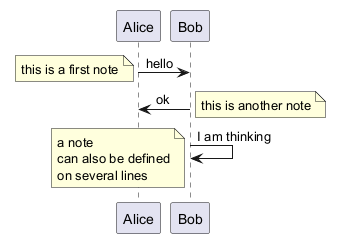

注释信息

可以使用note left 或note right 关键字在信息后面加上注释。

你可以使用end note 关键字有一个多行注释。

🎉 Copied!

@startuml
Alice->Bob : hello
note left: this is a first note

Bob->Alice : ok
note right: this is another note

Bob->Bob : I am thinking
note left
a note
can also be defined
on several lines
end note
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

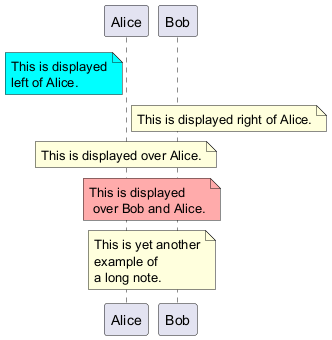

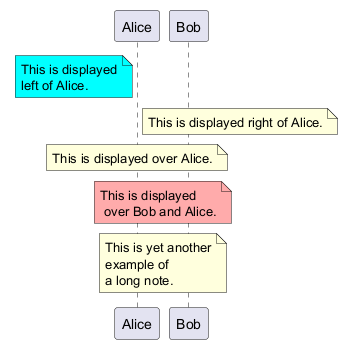

其他的注释信息方式

可以使用note left of，note right of或note over在节点(participant)的相对位置放置注释。

还可以通过修改背景色来高亮显示注释。

以及使用关键字end note来添加多行注释。

🎉 Copied!

@startuml
participant Alice
participant Bob
note left of Alice #aqua
This is displayed
left of Alice.
end note

note right of Alice: This is displayed right of Alice.

note over Alice: This is displayed over Alice.

note over Alice, Bob #FFAAAA: This is displayed\n over Bob and Alice.

note over Bob, Alice
This is yet another
example of
a long note.
end note
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

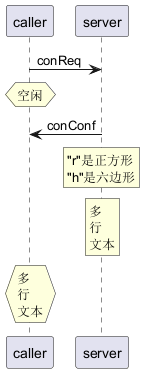

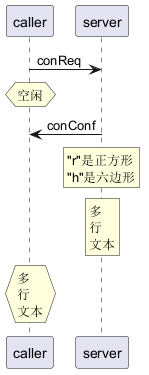

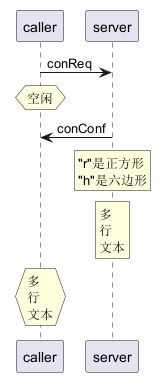

改变备注框的形状 [hnote和rnote]

你可以使用 hnote 和 rnote 这两个关键字来修改备注框的形状：
  • hnote代表六边形（hexagonal）的备注框；
  • rnote代表正方形（rectangle）的备注框。

🎉 Copied!

@startuml
caller -> server : conReq
hnote over caller : 空闲
caller <- server : conConf
rnote over server
 "r"是正方形
 "h"是六边形
endrnote
rnote over server
 多
 行
 文本
endrnote
hnote over caller
 多
 行
 文本
endhnote
@enduml

[参见 QA-1765]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

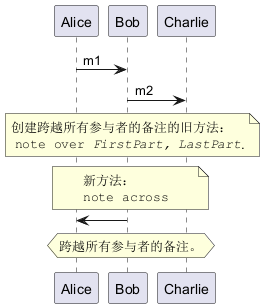

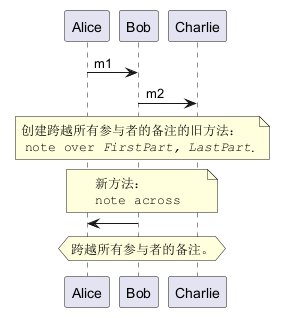

在多个参与者添加备注 [across]

你可以之直接在所有参与者之间添加备注，格式是：
  • note across: 备注描述

🎉 Copied!

@startuml
Alice->Bob:m1
Bob->Charlie:m2
note over Alice, Charlie: 创建跨越所有参与者的备注的旧方法：\n ""note over //FirstPart, LastPart//"".
note across: 新方法：\n""note across""
Bob->Alice
hnote across: 跨越所有参与者的备注。
@enduml

[参见 QA-9738]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

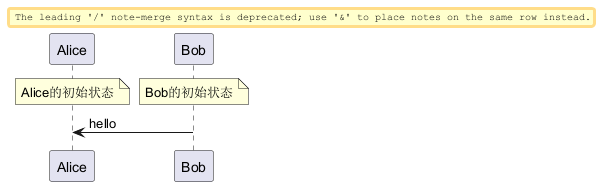

在同一级对齐多个备注 [/]

使用/可以在同一级对齐多个备注：
  • 没有/（默认情况下，备注不是对齐的。）

🎉 Copied!

@startuml
note over Alice : Alice的初始状态
note over Bob : Bob的初始状态
Bob -> Alice : hello
@enduml

  • with /(the notes are aligned)

🎉 Copied!

@startuml
note over Alice : Alice的初始状态
/ note over Bob : Bob的初始状态
Bob -> Alice : hello
@enduml

[参见 QA-354]

Edit in DokuwikiEdit in AsciidocEdit in Markdown

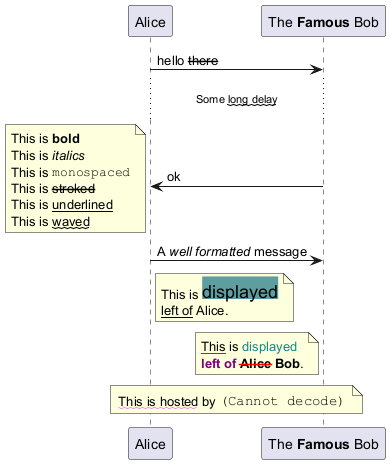

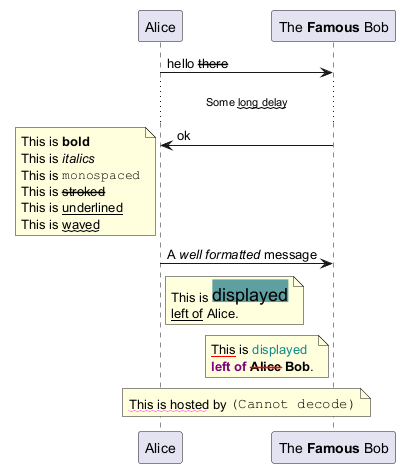

Creole和HTML

可以使用creole格式。

🎉 Copied!

@startuml
participant Alice
participant "The **Famous** Bob" as Bob

Alice -> Bob : hello --there--
... Some ~~long delay~~ ...
Bob -> Alice : ok
note left
  This is **bold**
  This is //italics//
  This is ""monospaced""
  This is --stroked--
  This is __underlined__
  This is ~~waved~~
end note

Alice -> Bob : A //well formatted// message
note right of Alice
 This is <back:cadetblue><size:18>displayed</size></back>
 __left of__ Alice.
end note
note left of Bob
 <u:red>This</u> is <color #118888>displayed</color>
 **<color purple>left of</color> <s:red>Alice</strike> Bob**.
end note
note over Alice, Bob
 <w:#FF33FF>This is hosted</w> by <img sourceforge.jpg>
end note
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

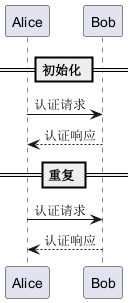

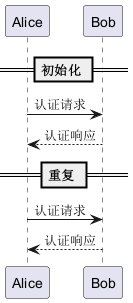

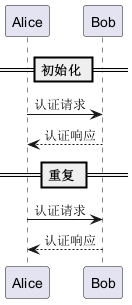

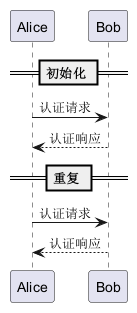

分隔符

你可以通过使用==关键词来将你的图表分割成多个逻辑步骤。

🎉 Copied!

@startuml

== 初始化 ==

Alice -> Bob: 认证请求
Bob --> Alice: 认证响应

== 重复 ==

Alice -> Bob: 认证请求
Alice <-- Bob: 认证响应

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

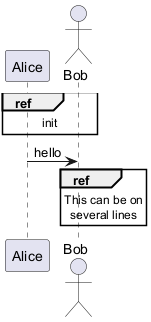

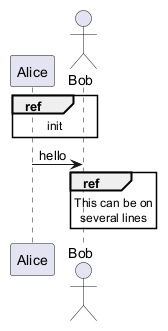

引用

你可以在图中通过使用ref over关键词来实现引用

🎉 Copied!

@startuml
participant Alice
actor Bob

ref over Alice, Bob : init

Alice -> Bob : hello

ref over Bob
  This can be on
  several lines
end ref
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
延迟

你可以使用...来表示延迟，并且还可以给延迟添加注释。

🎉 Copied!

@startuml

Alice -> Bob: 认证请求
...
Bob --> Alice: 认证响应
...5分钟后...
Bob --> Alice: 再见！

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

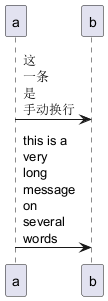

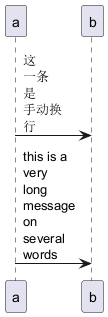

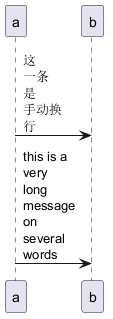

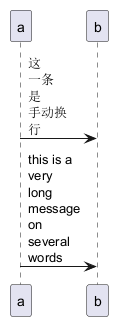

文本换行

你可以通过手动在文本中添加\n使长文本换行。

或者使用maxMessageSize设置（此方式暂不支持中文换行）：

🎉 Copied!

@startuml
skinparam maxMessageSize 50
participant a
participant b
a -> b :这\n一条\n是\n手动换行
a -> b :this is a very long message on several words
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

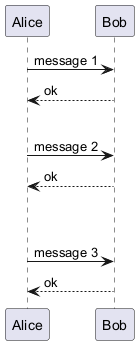

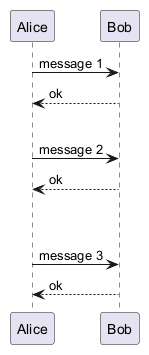

空间

你可以使用|||来增加空间。

还可以使用数字指定增加的像素的数量。

🎉 Copied!

@startuml

Alice -> Bob: message 1
Bob --> Alice: ok
|||
Alice -> Bob: message 2
Bob --> Alice: ok
||45||
Alice -> Bob: message 3
Bob --> Alice: ok

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

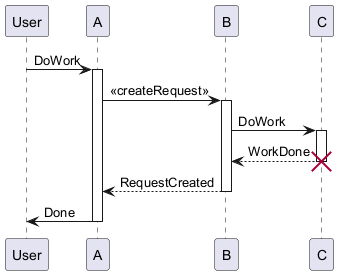

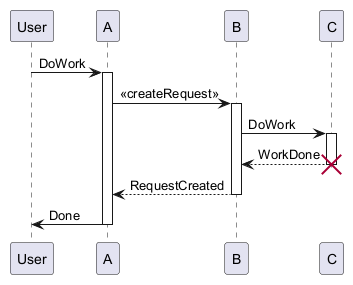

生命线的激活与撤销

关键字activate和deactivate用来表示参与者的生命活动。

一旦参与者被激活，它的生命线就会显示出来。

activate和deactivate适用于以上情形。

destroy表示一个参与者的生命线的终结。

🎉 Copied!

@startuml
participant User

User -> A: DoWork
activate A

A -> B: << createRequest >>
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: RequestCreated
deactivate B

A -> User: Done
deactivate A

@enduml

还可以使用嵌套的生命线，并且运行给生命线添加颜色。

🎉 Copied!

@startuml
participant User

User -> A: DoWork
activate A #FFBBBB

A -> A: Internal call
activate A #DarkSalmon

A -> B: << createRequest >>
activate B

B --> A: RequestCreated
deactivate B
deactivate A
A -> User: Done
deactivate A

@enduml

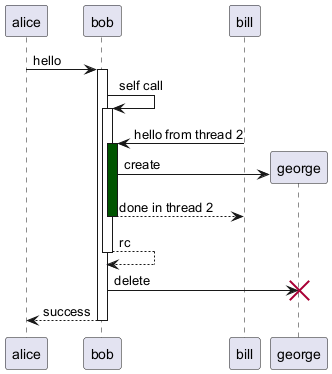

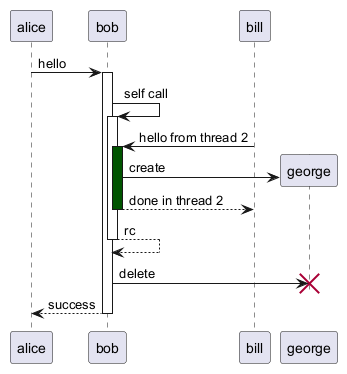

也可以使用自动激活关键字（autoactivate），这需要与return关键字配合：

🎉 Copied!

@startuml
autoactivate on
alice -> bob : hello
bob -> bob : self call
bill -> bob #005500 : hello from thread 2
bob -> george ** : create
return done in thread 2
return rc
bob -> george !! : delete
return success

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
返回

新命令return可以用于生成一个带有可选文本标签的返回信息。返回的点是导致最近一次激活生命线的点。语法是简单的返回标签，其中标签（如果提供）可以是传统信息中可以接受的任何字符串。

🎉 Copied!

@startuml
Bob -> Alice : hello
activate Alice
Alice -> Alice : some action
return bye
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

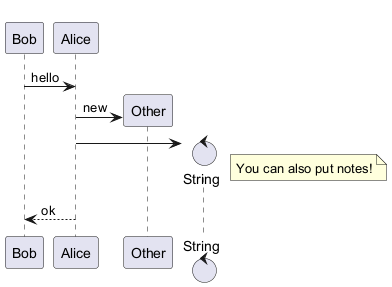

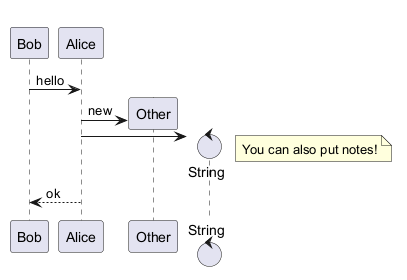

创建参与者

你可以把关键字create放在第一次接收到消息之前，以强调本次消息实际上是在创建新的对象。

🎉 Copied!

@startuml
Bob -> Alice : hello

create Other
Alice -> Other : new

create control String
Alice -> String
note right : You can also put notes!

Alice --> Bob : ok

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

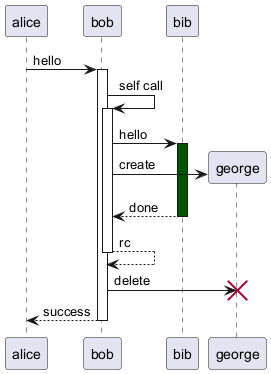

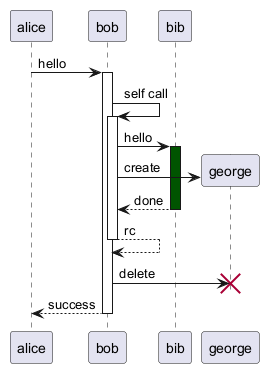

激活、撤销和创建的快捷语法。

在指定目标参与者后，可以立即使用以下语法：

  • ++ 激活目标（可选择在后面加上#color）
  • -- 撤销激活源
  • ** 创建目标实例
  • !! 摧毁目标实例

🎉 Copied!

@startuml
alice -> bob ++ : hello
bob -> bob ++ : self call
bob -> bib ++  #005500 : hello
bob -> george ** : create
return done
return rc
bob -> george !! : delete
return success
@enduml

然后你就可以在一行上同时激活和撤销：

🎉 Copied!

@startuml
alice   ->  bob     ++   : hello1
bob     ->  charlie --++ : hello2
charlie --> alice   --   : ok
@enduml

🎉 Copied!

@startuml
@startuml
alice -> bob   --++ #gold: hello
bob   -> alice --++ #gold: you too
alice -> bob   --: step1
alice -> bob   : step2
@enduml
@enduml

[参见 QA-4834, QA-9573 和 QA-13234]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
进入和发出消息

如果只想关注部分图示，你可以使用进入和发出箭头。

使用方括号[和]表示图示的左、右两侧。

🎉 Copied!

@startuml
[-> A: DoWork

activate A

A -> A: Internal call
activate A

A ->] : << createRequest >>

A<--] : RequestCreated
deactivate A
[<- A: Done
deactivate A
@enduml

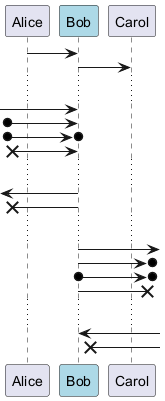

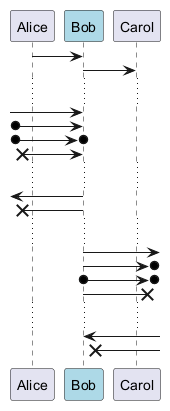

还可以使用下面的语法:

🎉 Copied!

@startuml
participant Alice
participant Bob #lightblue
Alice -> Bob
Bob -> Carol
...
[-> Bob
[o-> Bob
[o->o Bob
[x-> Bob
...
[<- Bob
[x<- Bob
...
Bob ->]
Bob ->o]
Bob o->o]
Bob ->x]
...
Bob <-]
Bob x<-]

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

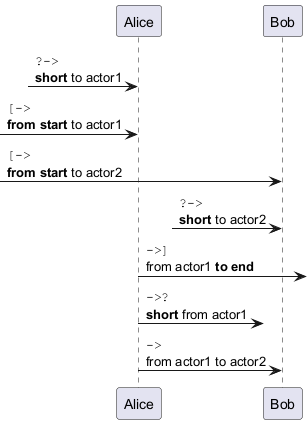

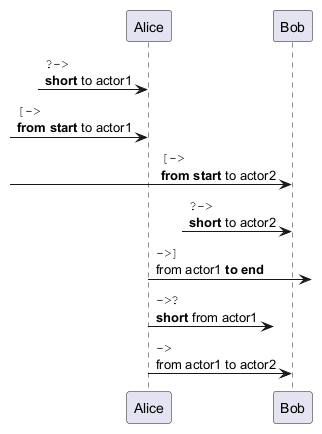

缩短的进入信息与发出信息箭头

使用?来显示缩短的箭头。

🎉 Copied!

@startuml
?-> Alice    : ""?->""\n**short** to actor1
[-> Alice    : ""[->""\n**from start** to actor1
[-> Bob      : ""[->""\n**from start** to actor2
?-> Bob      : ""?->""\n**short** to actor2
Alice ->]    : ""->]""\nfrom actor1 **to end**
Alice ->?    : ""->?""\n**short** from actor1
Alice -> Bob : ""->"" \nfrom actor1 to actor2
@enduml

[参见 QA-310]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
锚点和持续时间

使用teoz在图表中添加锚点，从而指定持续时间。

🎉 Copied!

@startuml
!pragma teoz true

{start} Alice -> Bob : start doing things during duration
Bob -> Max : something
Max -> Bob : something else
{end} Bob -> Alice : finish

{start} <-> {end} : some time

@enduml

You can use the -Pcommand-line option to specify the pragma:

java -jar plantuml.jar -Pteoz=true

[Ref. issue-582]

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
构造类型和圈点

可以使用<<和>>给参与者添加构造类型。

在构造类型中，你可以使用(X,color)格式的语法添加一个圆圈圈起来的字符。

🎉 Copied!

@startuml

participant "Famous Bob" as Bob << Generated >>
participant Alice << (C,#ADD1B2) Testable >>

Bob->Alice: First message

@enduml

默认使用 guillemet 字符来显示构造类型。 你可以使用外观参数 guillemet 来修改显示行为。

🎉 Copied!

@startuml

skinparam guillemet false
participant "Famous Bob" as Bob << Generated >>
participant Alice << (C,#ADD1B2) Testable >>

Bob->Alice: First message

@enduml

🎉 Copied!

@startuml

participant Bob << (C,#ADD1B2) >>
participant Alice << (C,#ADD1B2) >>

Bob->Alice: First message

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
更多标题信息

你可以在标题中使用creole格式。

🎉 Copied!

@startuml

title __Simple__ **communication** example

Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Response

@enduml

在标题描述中使用\n表示换行。

🎉 Copied!

@startuml

title __Simple__ communication example\non several lines

Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Response

@enduml

还可以使用关键字title和end title定义多行标题。

🎉 Copied!

@startuml

title
 <u>Simple</u> communication example
 on <i>several</i> lines and using <font color=red>html</font>
 This is hosted by <img:sourceforge.jpg>
end title

Alice -> Bob: Authentication Request
Bob -> Alice: Authentication Response

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
包裹参与者

可以使用box和end box画一个盒子将参与者包裹起来。

还可以在box关键字之后添加标题或者背景颜色。

🎉 Copied!

@startuml

box "Internal Service" #LightBlue
participant Bob
participant Alice
end box
participant Other

Bob -> Alice : hello
Alice -> Other : hello

@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
移除脚注

使用hide footbox关键字移除脚注。

🎉 Copied!

@startuml

hide footbox
title Footer removed

Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
外观参数(skinparam)

用skinparam改变字体和颜色。

可以在如下场景中使用：

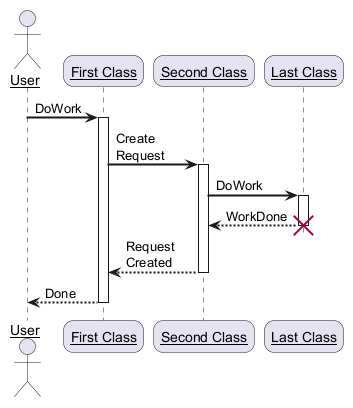

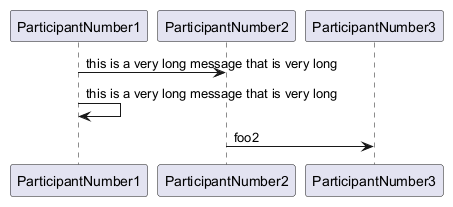

你也可以修改其他渲染元素，如以下示例：

🎉 Copied!

@startuml
skinparam sequenceArrowThickness 2
skinparam roundcorner 20
skinparam maxmessagesize 60
skinparam sequenceParticipant underline

actor User
participant "First Class" as A
participant "Second Class" as B
participant "Last Class" as C

User -> A: DoWork
activate A

A -> B: Create Request
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: Request Created
deactivate B

A --> User: Done
deactivate A

@enduml

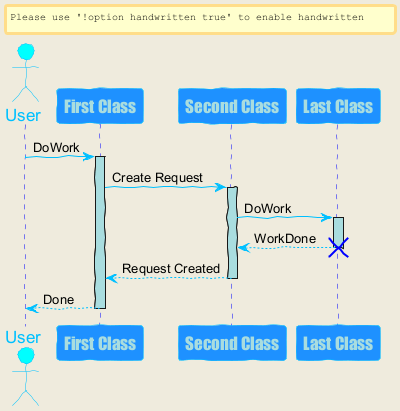

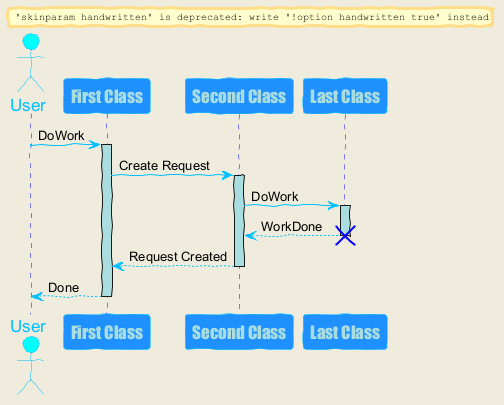

🎉 Copied!

@startuml
skinparam backgroundColor #EEEBDC
skinparam handwritten true

skinparam sequence {
ArrowColor DeepSkyBlue
ActorBorderColor DeepSkyBlue
LifeLineBorderColor blue
LifeLineBackgroundColor #A9DCDF

ParticipantBorderColor DeepSkyBlue
ParticipantBackgroundColor DodgerBlue
ParticipantFontName Impact
ParticipantFontSize 17
ParticipantFontColor #A9DCDF

ActorBackgroundColor aqua
ActorFontColor DeepSkyBlue
ActorFontSize 17
ActorFontName Aapex
}

actor User
participant "First Class" as A
participant "Second Class" as B
participant "Last Class" as C

User -> A: DoWork
activate A

A -> B: Create Request
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: Request Created
deactivate B

A --> User: Done
deactivate A

@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

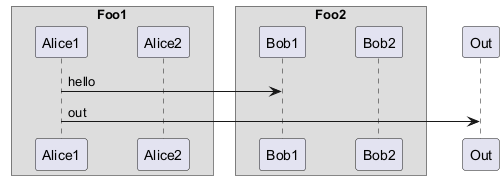

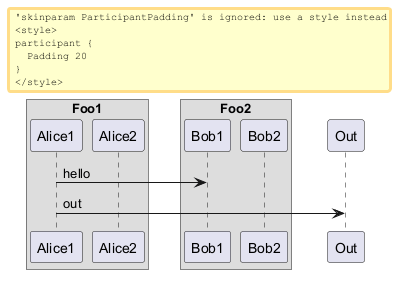

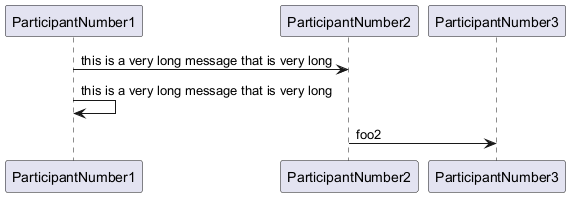

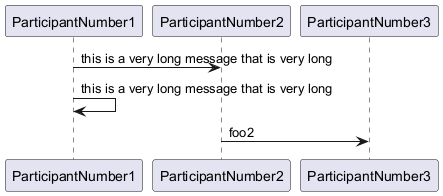

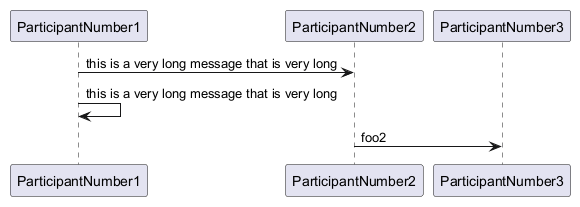

填充区设置

可以设定填充区的参数配置。

🎉 Copied!

@startuml
skinparam ParticipantPadding 20
skinparam BoxPadding 10

box "Foo1"
participant Alice1
participant Alice2
end box
box "Foo2"
participant Bob1
participant Bob2
end box
Alice1 -> Bob1 : hello
Alice1 -> Out : out
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
附录：箭头类型大全

普通箭头

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     b : ""->   ""
a ->>    b : ""->>  ""
a -\     b : ""-\   ""
a -\\    b : ""-\\\\""
a -/     b : ""-/   ""
a -//    b : ""-//  ""
a ->x    b : ""->x  ""
a x->    b : ""x->  ""
a o->    b : ""o->  ""
a ->o    b : ""->o  ""
a o->o   b : ""o->o ""
a <->    b : ""<->  ""
a o<->o  b : ""o<->o""
a x<->x  b : ""x<->x""
a ->>o   b : ""->>o ""
a -\o    b : ""-\o  ""
a -\\o   b : ""-\\\\o""
a -/o    b : ""-/o  ""
a -//o   b : ""-//o ""
a x->o   b : ""x->o ""
@enduml

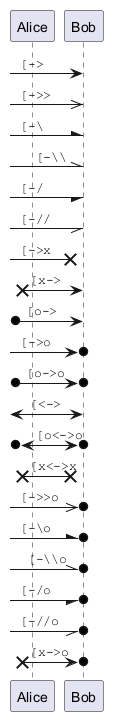

进入信息和发出信息（使用'[', ']'）

进入信息（使用'['）

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
[->      b : ""[->   ""
[->>     b : ""[->>  ""
[-\      b : ""[-\   ""
[-\\     b : ""[-\\\\""
[-/      b : ""[-/   ""
[-//     b : ""[-//  ""
[->x     b : ""[->x  ""
[x->     b : ""[x->  ""
[o->     b : ""[o->  ""
[->o     b : ""[->o  ""
[o->o    b : ""[o->o ""
[<->     b : ""[<->  ""
[o<->o   b : ""[o<->o""
[x<->x   b : ""[x<->x""
[->>o    b : ""[->>o ""
[-\o     b : ""[-\o  ""
[-\\o    b : ""[-\\\\o""
[-/o     b : ""[-/o  ""
[-//o    b : ""[-//o ""
[x->o    b : ""[x->o ""
@enduml

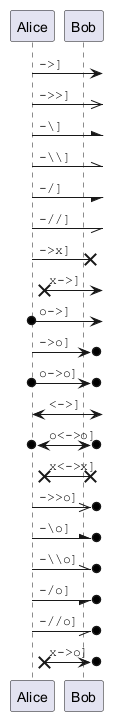

发出信息（使用']'）

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->]      : ""->]   ""
a ->>]     : ""->>]  ""
a -\]      : ""-\]   ""
a -\\]     : ""-\\\\]""
a -/]      : ""-/]   ""
a -//]     : ""-//]  ""
a ->x]     : ""->x]  ""
a x->]     : ""x->]  ""
a o->]     : ""o->]  ""
a ->o]     : ""->o]  ""
a o->o]    : ""o->o] ""
a <->]     : ""<->]  ""
a o<->o]   : ""o<->o]""
a x<->x]   : ""x<->x]""
a ->>o]    : ""->>o] ""
a -\o]     : ""-\o]  ""
a -\\o]    : ""-\\\\o]""
a -/o]     : ""-/o]  ""
a -//o]    : ""-//o] ""
a x->o]    : ""x->o] ""
@enduml

短进入信息和短发出信息（使用'?'）

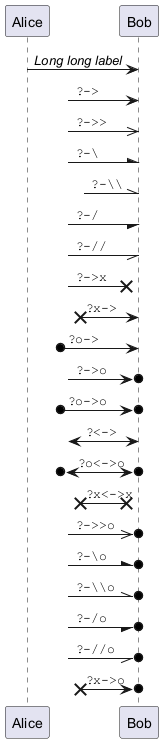

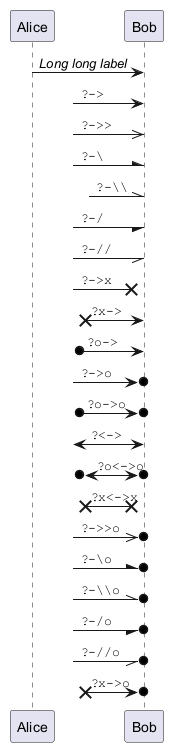

短进入信息（使用'?'）

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     b : //Long long label//
?->      b : ""?->   ""
?->>     b : ""?->>  ""
?-\      b : ""?-\   ""
?-\\     b : ""?-\\\\""
?-/      b : ""?-/   ""
?-//     b : ""?-//  ""
?->x     b : ""?->x  ""
?x->     b : ""?x->  ""
?o->     b : ""?o->  ""
?->o     b : ""?->o  ""
?o->o    b : ""?o->o ""
?<->     b : ""?<->  ""
?o<->o   b : ""?o<->o""
?x<->x   b : ""?x<->x""
?->>o    b : ""?->>o ""
?-\o     b : ""?-\o  ""
?-\\o    b : ""?-\\\\o ""
?-/o     b : ""?-/o  ""
?-//o    b : ""?-//o ""
?x->o    b : ""?x->o ""
@enduml

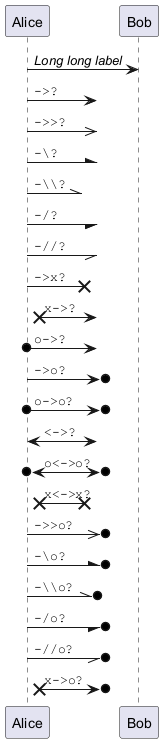

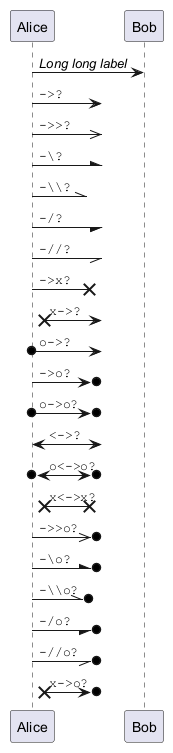

短发出信息（使用'?'）

🎉 Copied!

@startuml
participant Alice as a
participant Bob   as b
a ->     b : //Long long label//
a ->?      : ""->?   ""
a ->>?     : ""->>?  ""
a -\?      : ""-\?   ""
a -\\?     : ""-\\\\?""
a -/?      : ""-/?   ""
a -//?     : ""-//?  ""
a ->x?     : ""->x?  ""
a x->?     : ""x->?  ""
a o->?     : ""o->?  ""
a ->o?     : ""->o?  ""
a o->o?    : ""o->o? ""
a <->?     : ""<->?  ""
a o<->o?   : ""o<->o?""
a x<->x?   : ""x<->x?""
a ->>o?    : ""->>o? ""
a -\o?     : ""-\o?  ""
a -\\o?    : ""-\\\\o?""
a -/o?     : ""-/o?  ""
a -//o?    : ""-//o? ""
a x->o?    : ""x->o? ""
@enduml

WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
特定外观参数

默认情况下

🎉 Copied!

@startuml
Bob -> Alice : hello
Alice -> Bob : ok
@enduml

生命线策略

  • nosolid 虚线 （默认情况）

🎉 Copied!

@startuml
skinparam lifelineStrategy nosolid
Bob -> Alice : hello
Alice -> Bob : ok
@enduml

[参见 QA-9016]

  • solid 实线
在时序图中使用实线生命线：skinparam lifelineStrategy solid

🎉 Copied!

@startuml
skinparam lifelineStrategy solid
Bob -> Alice : hello
Alice -> Bob : ok
@enduml

[参见 QA-2794]

style strictuml

为了符合严格UML的标准（线头的形状必须是三角形，而不能是箭头形），你可以使用：
  • skinparam style strictuml

🎉 Copied!

@startuml
skinparam style strictuml
Bob -> Alice : hello
Alice -> Bob : ok
@enduml

[参见 QA-1047]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
隐藏孤立参与者

默认情况下会显示所有参与者。

🎉 Copied!

@startuml
participant Alice
participant Bob
participant Carol

Alice -> Bob : hello
@enduml

可以使用hide unlinked命令来隐藏未被链接到的参与者。

🎉 Copied!

@startuml
hide unlinked
participant Alice
participant Bob
participant Carol

Alice -> Bob : hello
@enduml

[Ref. QA-4247]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
给分组信息着色

可以给分组信息color[着色]。

🎉 Copied!

@startuml
Alice -> Bob: Authentication Request
alt#Gold #LightBlue Successful case
    Bob -> Alice: Authentication Accepted
else #Pink Failure
    Bob -> Alice: Authentication Rejected
end
@enduml

[Ref.QA-4750andQA-6410]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Mainframe

🎉 Copied!

@startuml
mainframe This is a **mainframe**
Alice->Bob : Hello
@enduml

[Ref. QA-4019 and Issue#148]

Edit in DokuwikiEdit in AsciidocEdit in Markdown
Slanted or odd arrows

You can use the (nn) option (before or after arrow) to make the arrows slanted, where nn is the number of shift pixels.

[Available only after v1.2022.6beta+]

🎉 Copied!

@startuml
A ->(10) B: text 10
B ->(10) A: text 10

A ->(10) B: text 10
A (10)<- B: text 10
@enduml

🎉 Copied!

@startuml
A ->(40) B++: Rq
B -->(20) A--: Rs
@enduml

[Ref. QA-14145]

🎉 Copied!

@startuml
!pragma teoz true
A ->(50) C: Starts\nwhen 'B' sends
& B ->(25) C: \nBut B's message\n arrives before A's
@enduml

[Ref. QA-6684]

🎉 Copied!

@startuml
!pragma teoz true

S1 ->(30) S2: msg 1\n
& S2 ->(30) S1: msg 2

note left S1: msg\nS2 to S1
& note right S2: msg\nS1 to S2
@enduml

[Ref. QA-1072]

Privacy Policy      Advertise
