实体关系图

基于信息工程符号。

这是对现有类图的一个扩展。这个扩展增加了：

  • 信息工程符号的额外关系。
  • 一个映射到类图的entity 别名class 。
  • 一个额外的可见性修改器* ，用于识别强制属性。

除此之外，绘制图表的语法与类图相同。 类图的所有其他特征也被支持。

See also Chen Entity Relationship Diagrams.

[Ref. GH-31]
WARNING
 This translation need to be updated.
WARNING

Edit in DokuwikiEdit in AsciidocEdit in Markdown
信息工程关系

类型 符号
零或一 |o--
正好一个 ||--
零或多 }o--
一个或多个 }|--

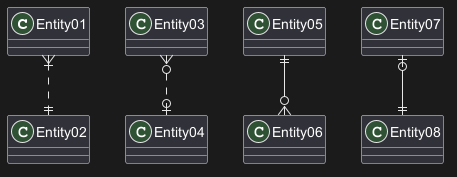

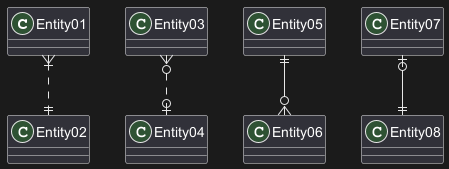

例子

🎉 Copied!

@startuml
Entity01 }|..|| Entity02
Entity03 }o..o| Entity04
Entity05 ||--o{ Entity06
Entity07 |o--|| Entity08
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown
实体

🎉 Copied!

@startuml
entity Entity01 {
  * identifying_attribute
  --
  * mandatory_attribute
  optional_attribute
}
@enduml

同样，这也是正常的类图语法（除了使用entity ，而不是class ）。 你可以在类图中做的任何事情都可以在这里完成。

* 可见性修饰符可以用来识别强制属性。 在修饰符之后可以使用空格，以避免与克里奥尔语的黑体字冲突。

🎉 Copied!

@startuml
entity Entity01 {
   optional attribute
   **optional bold attribute**
   * **mandatory bold attribute**
}
@enduml

Edit in DokuwikiEdit in AsciidocEdit in Markdown

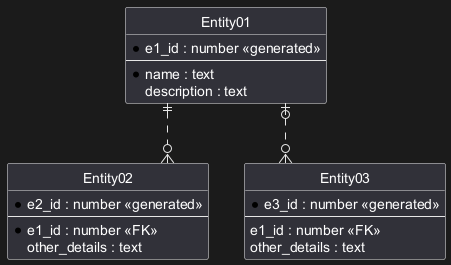

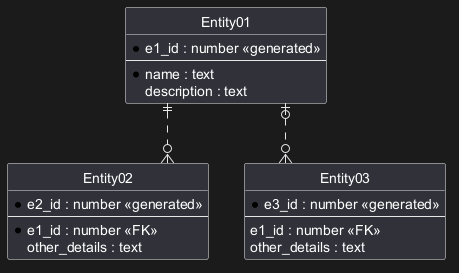

完整的例子

🎉 Copied!

@startuml

' hide the spot
hide circle

' avoid problems with angled crows feet
skinparam linetype ortho

entity "Entity01" as e01 {
  *e1_id : number <<generated>>
  --
  *name : text
  description : text
}

entity "Entity02" as e02 {
  *e2_id : number <<generated>>
  --
  *e1_id : number <<FK>>
  other_details : text
}

entity "Entity03" as e03 {
  *e3_id : number <<generated>>
  --
  e1_id : number <<FK>>
  other_details : text
}

e01 ||..o{ e02
e01 |o..o{ e03

@enduml

目前，当鱼尾纹与实体成一定角度绘制时，鱼尾纹看起来不是很好。 这可以通过使用linetype ortho skinparam来避免。
